相比上一代做出的新版本，主要改进如下

增加10颗日系固态电容，每路单独一颗，接更多风扇都省心。

增加电路板布线相对宽度。

增加敷铜厚度。 增加沉金工艺。 增加电源灯指示。

改进电路板布线合理性，电源和信号分2面敷铜。 改进贴片所用锡膏。

改进背面双面胶体积。改进PWM线过长与插头封装。

商品用途：

1：扩展10位风扇4针接口，解决主板接口不足，以及集中处理风扇线材。

2：pwm接口接主板cpu_fan接口，红色为cpu风扇专用接口（带测速功能）。黑色接口为pwm常规风扇接口（无测速信号，但不影响pwm功能）。注明：避免测速混乱，电脑死机，一个接口拓展出来的多路接口，只显示其中一路风扇的测速！

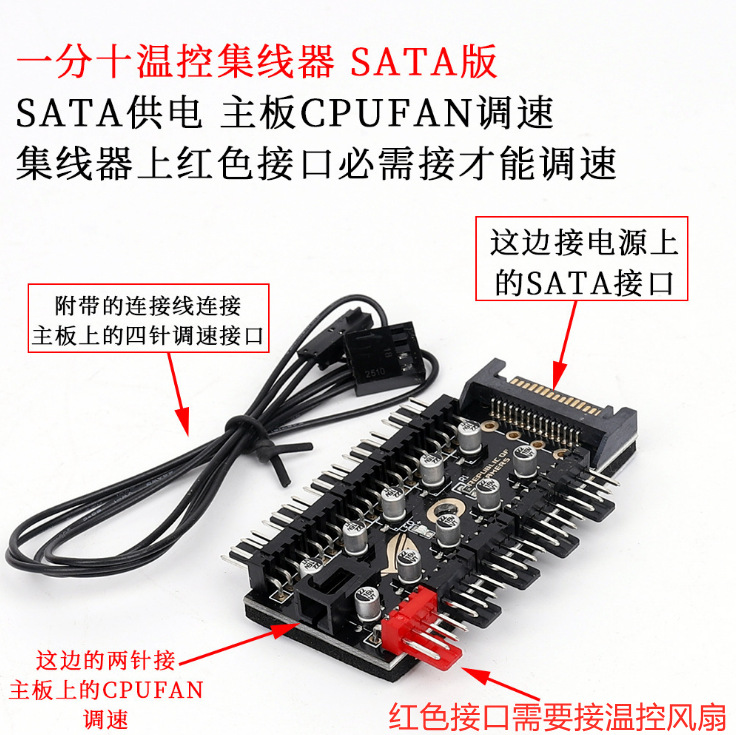

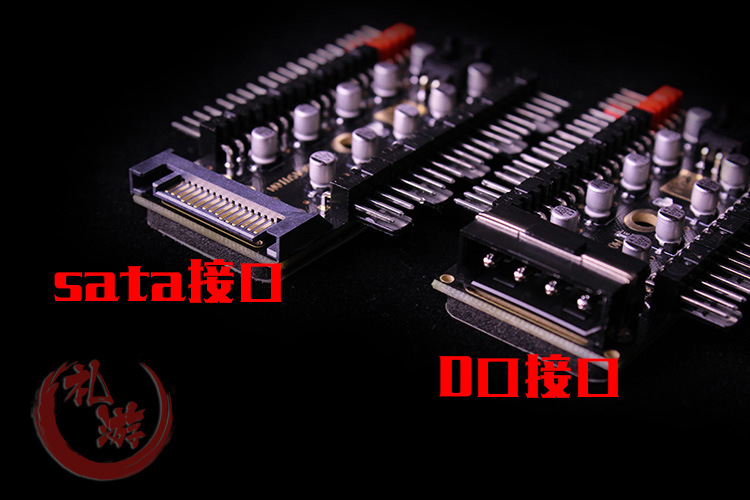

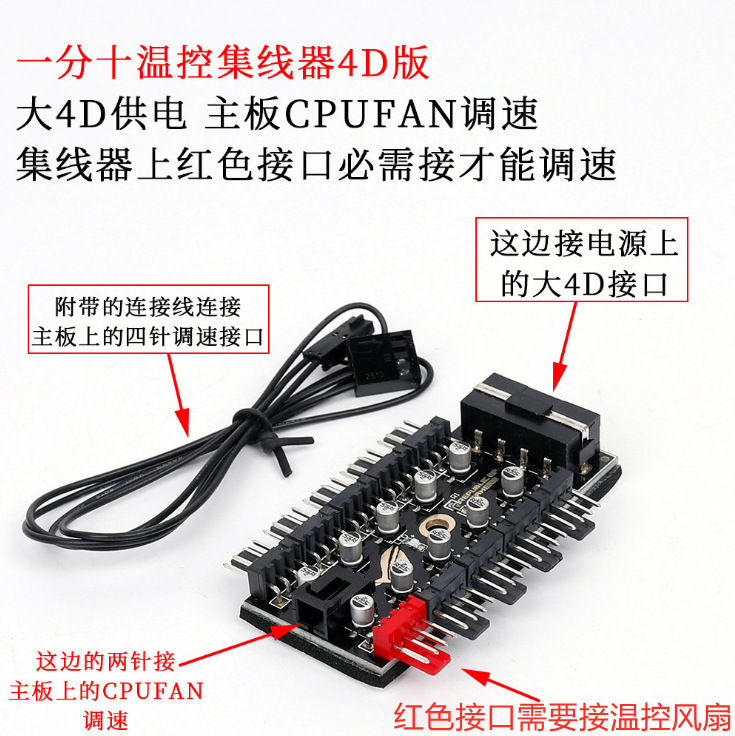

3：供电可以用电源直接供电，可以减轻主板负载压力，温控线PWM从主板分开接，供电和温控两不误

4：使用范围：适用于12V 主板3pin/4pin风扇。【3pin风扇也可以使用，但插上是全速运转，因为3pin风扇无pwm调速功能】

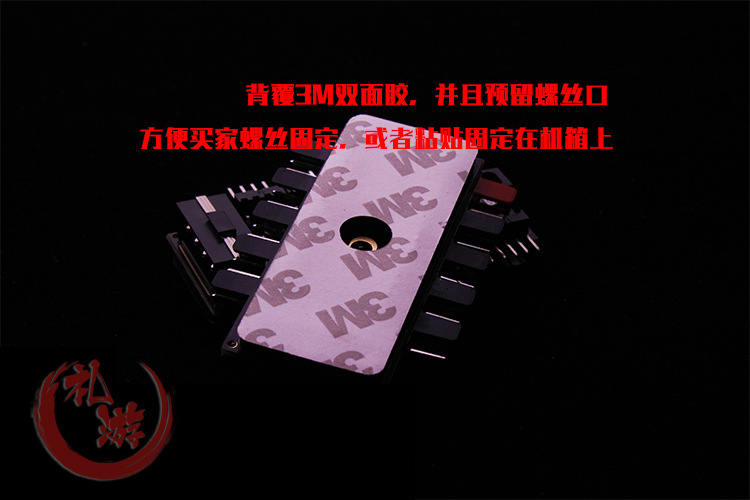

5：集线器PCB板后面带有3M背胶，方便粘贴在平整的地方。也带有一个固定镙丝孔位（产品附送pwm温控连接线一条40CM长）

tips：为了更好的体验板子的调速功能，建议所使用的风扇转速值不要差很多，用人话就是不要

有暴力扇又有温顺扇！

 该商品为PWM调速器,功能是将单独的主板四针端口扩展成为多个端口进行统一转速调动，如果你的风扇是3针风扇，也可以插上去，但无法实现PWM控速度！一定请注意!

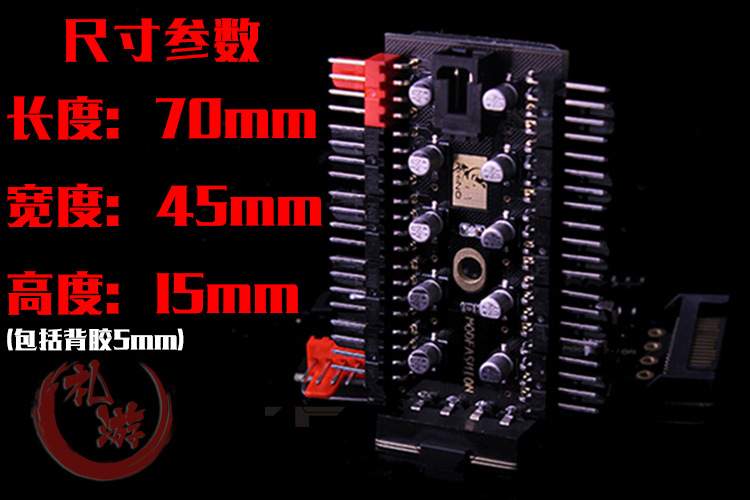

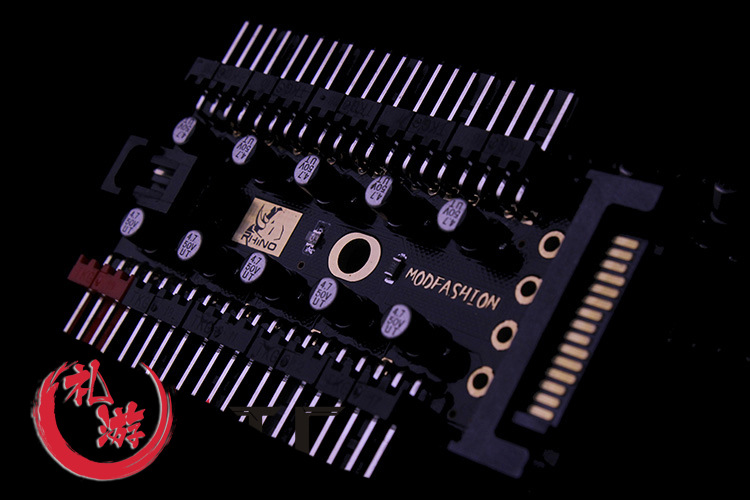

实物拍摄照片，以及主要特点，连接方式

--------------------优雅分割--------------------

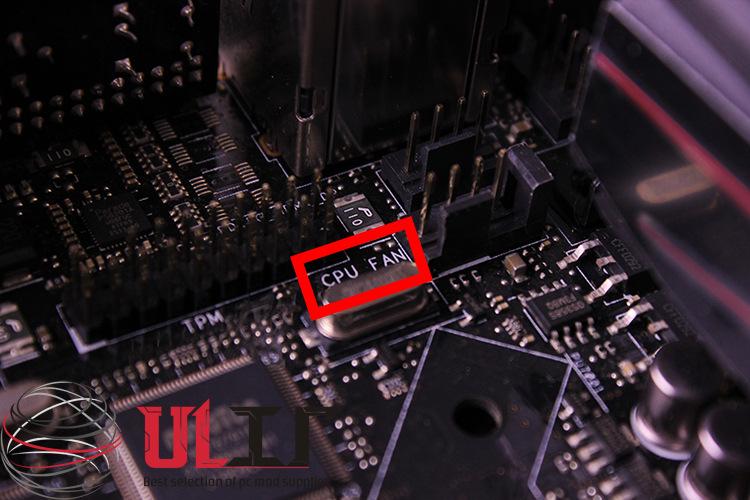

连接方式1-找到主板cpufan接口，不要chafan或者sysfan

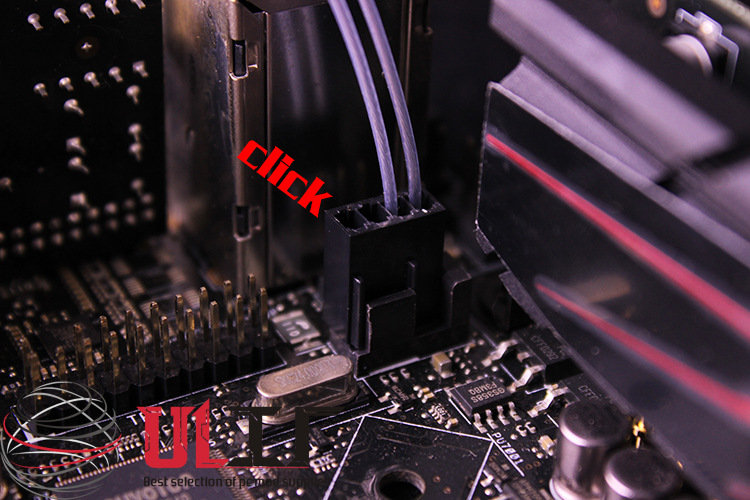

连接方式2-怼进去

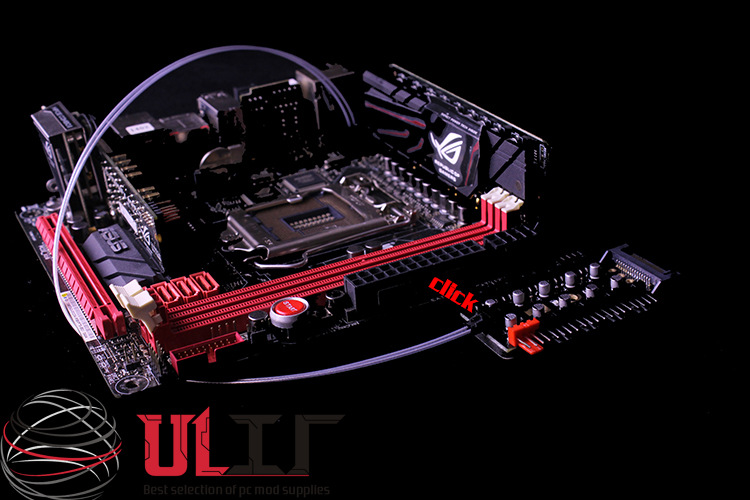

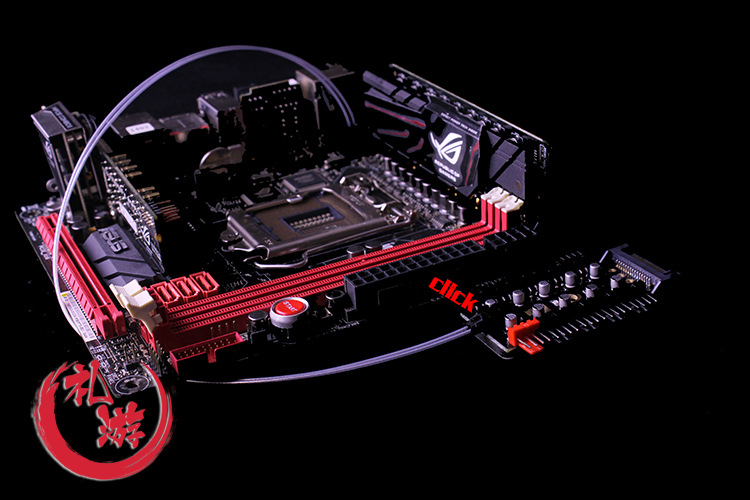

连接方式3-怼进去

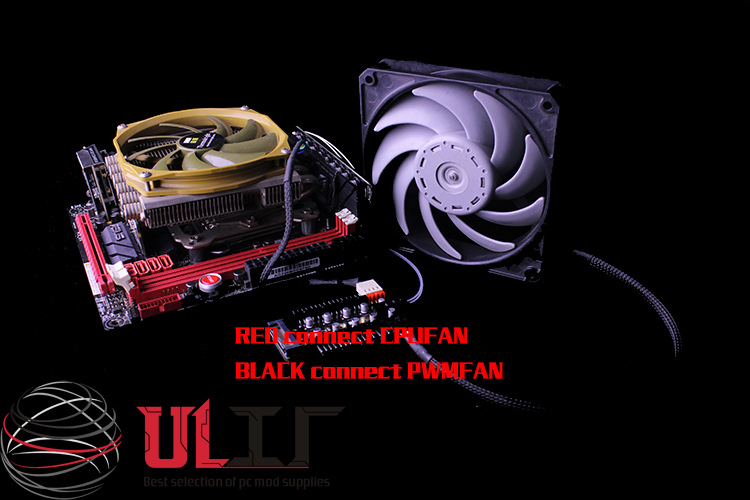

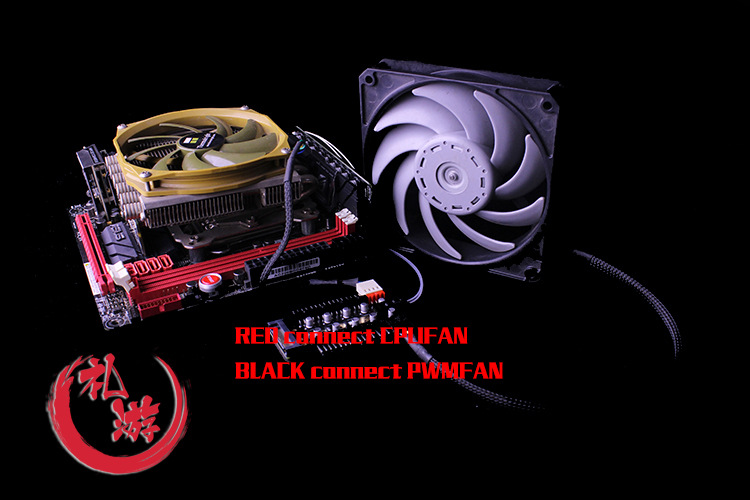

连接方式4-红色插头（单独的）接cpu主风扇，黑色（9个）插头接需要pwm的风扇
