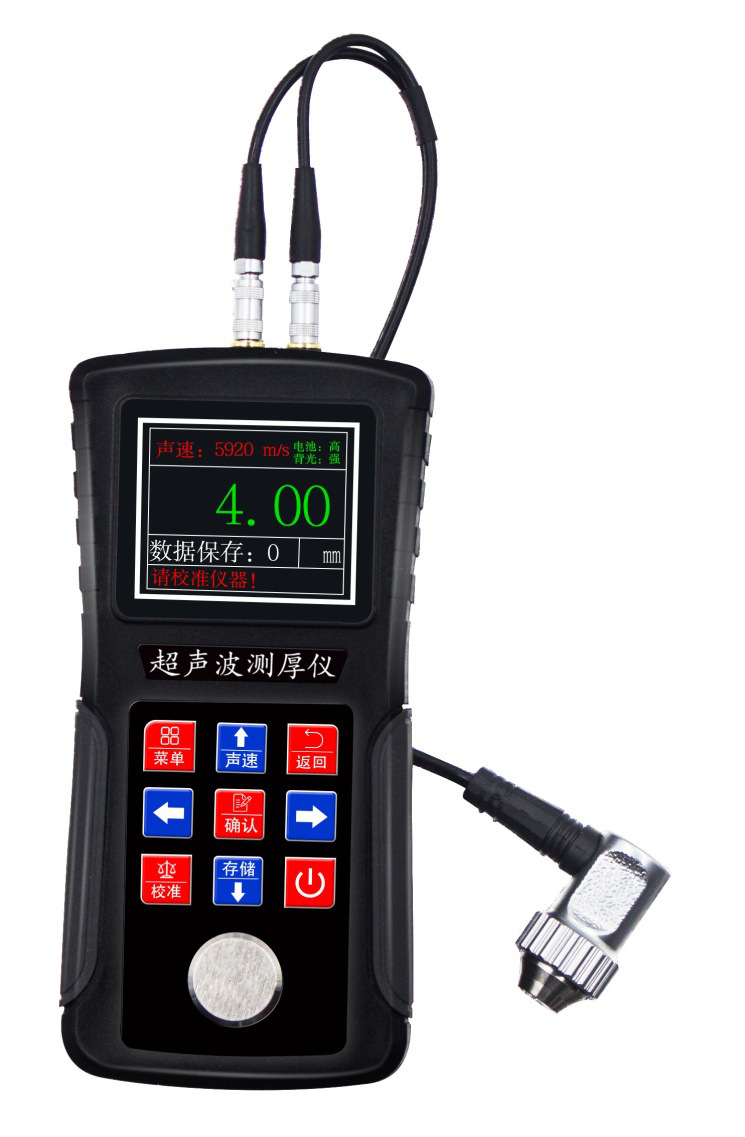

本仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等多个领域。
独具特点：在标准型的基础上增加通讯功能，可与PC机进行数据交换，支持电脑端实时通讯功能、可作为小型单通道在线仪器使用（要配符合在线产品的专用探头）
主要用途：测量船体、油气管道、高压容器、锅炉等的壁厚及各种板材厚度，被测量材质可以是以钢为代表的金属类材料，也可以是塑料、尼龙等非金属材料。
适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
可配备多种不同频率、不同晶片尺寸的探头使用；
已知厚度可以反测声速，以提高测量精度；
具有耦合状态提示功能；
有EL背光显示，方便在光线昏暗环境中使用；
有剩余电量指示功能，可实时显示电池剩余电量；
具有自动休眠、自动关机等节电功能；
小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
测量范围 | 0.75～700mm（探头决定） |
分 辨 力 | 0.001mm.0.01mm. 0.1mm可选 |
测量单位 | 公制（mm）/英制（inch）可选
|
语言 | 中英文可切换 |
测量精度 | ±（0.5%H+0.04）mm H为被测物实际厚度 |
声速调节 | 1000~9999 m/s |
校准功能 | 有探头零点和两点校准功能 |
存储数据 | 3000组测厚数据（仅测量值，声速值）3000组参数数据集（包括测量值、仪器设置等参数） |
通讯接口 | USB |
声光报警 | 上限下限提示（可根据被测工件厚度设置） |
最小厚度值捕获能力 | 具有最小厚度值捕获能力 |
工件表面温度 | -10～60℃ |
测量周期 | 单点测量时6次/秒、扫描模式20次/秒 |
管材测量下限 | Φ20 mm×3.0 mm(5Mhz探头)； Φ15 mm×2.0 mm(7Mhz探头) |
示值误差 | 不超过±0.1 mm |
校 准 | 4.0 mm（钢） |
电 源 | AA型碱性电池1.5V（2节） |
操作时间 | 连续操作可达250小时（不开背光） |
外形尺寸 | 145mm×74mm×32 mm（高×宽×厚） |
重 量 | 245g |
标 准 配 置 | JT190主机，5MHz探头，4.0 mm钢校准块，耦合剂，电池2节（非航空） |
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
式中：H－测量厚度；v－材料声速；
t－超声波在试件中往返一次的传播时间。
工作条件：
环境温度：操作温度－20℃～＋50℃；存储温度：-30℃～＋70℃
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

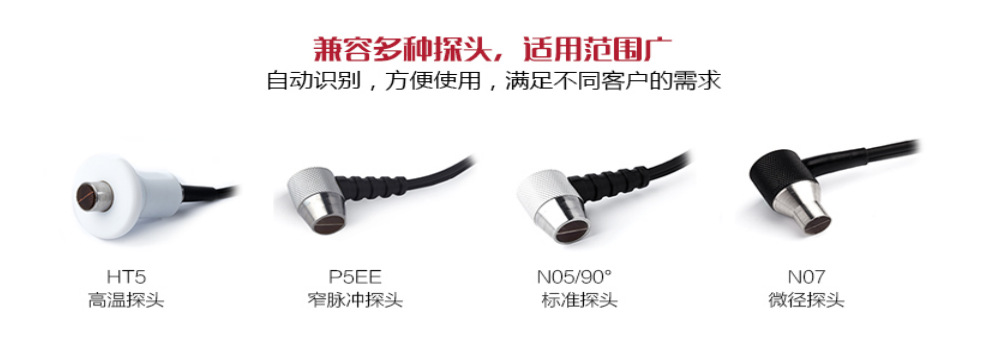

名称 | 型号 | 频 率 (MHz) | 探 头 直 径 | 测量范围 | 最小管径 | 特性描述 |
粗晶探头 | N02 | 2 | 12mm | 3.0mm～600.0mm（钢） 40mm以下(灰铸铁HT200) | 20mm | 用于铸铁等粗晶材质的测量 |
大量程粗晶探头 | N02 | 2.5 | 20mm | 3.0mm～600.0mm（钢） 100mm以下(灰铸铁HT200) | 30mm | 用于铸铁等粗晶材质的测量 |
标准探头 | N05/90° | 5 | 10mm | 1.0mm～600.0mm（钢） | Φ20mm×3.0mm |
|
微径探头 | N07 | 7 | 6mm | 0.8mm～80.0mm（钢） | Φ15mm×2.0mm | 用于薄壁及小弧面的测量 |
微径探头 | N010 | 10 | 4mm | 0.75mm～3.3mm（钢） | Φ8mm×2.0mm | 用于薄壁及小弧面的测量 |
|
材料 | 声速 | |
In/us | m/s | ||
铝 | Aluminum | 0.250 | 6340-6400 |
钢 | Steel, common | 0.233 | 5920 |
不锈钢 | Steel, stainless | 0.226 | 5740 |
黄铜 | Brass | 0.173 | 4399 |
铜 | Copper | 0.186 | 4720 |
铁 | Iron | 0.233 | 5930 |
铸铁 | Cast Iron | 0.173-0.229 | 4400－5820 |
铅 | Lead | 0.094 | 2400 |
尼龙 | Nylon | 0.105 | 2680 |
银 | Silver | 0.142 | 3607 |
金 | Gold | 0.128 | 3251 |
锌 | Zinc | 0.164 | 4170 |
钛 | Titanium | 0.236 | 5990 |
锡 | Tin | 0.117 | 2960 |
丙烯酸(类)树脂 |
| 0.109 | 2760 |
环氧树脂 | Epoxy resin | 0.100 | 2540 |
冰 | Ice | 0.157 | 3988 |
镍 | Nickel | 0.222 | 5639 |
树脂玻璃 | Plexiglass | 0.106 | 2692 |
聚苯乙烯 | Polystyrene | 0.092 | 2337 |
陶瓷 | Porcelain | 0.230 | 5842 |
聚氯乙烯 | PVC | 0.094 | 2388 |
石英 | Quartz glass | 0.222 | 5639 |
硫化橡胶 | Rubber, vulcanized | 0.091 | 2311 |
聚四氟乙烯 | Teflon | 0.056 | 1422 |
水 | Water | 0.058 | 1473 |
| 序号 | 名称 | 数量 | 备注 |
标准配置 | 1 | 主机 | 1台 |
|
2 | 标准探头（5MHz） | 1只 |
| |
3 | 耦合剂 | 1瓶 |
| |
4 | ABS仪器箱 | 1只 |
| |
5 | 合格证 | 1份 |
| |
6 | 保修卡 | 1份 |
| |
7 | 说明书 | 1份 |
| |
8 | AA(5号)尺寸碱性电池 | 2只 |
| |
可选配置 | 9 | 粗晶探头（2.5MHz） |
|
|
10 | 大量程粗晶探头（2MHz） |
|
| |
11 | 微径探头（7MHz） |
|
| |
12 | 微径探头（10MHz） |
|
| |
13 | 高温探头（2MHz） |
|
| |
14 | 高温耦合剂 |
|
|
本公司产品从用户购置之日起，两年内出现质量故障（非保修件除外），请凭“保修卡”（用户留存联）或购机发票复印件与本公司各地的分公司维修站联系，维修产品、更换或退货。保修期内，不能出示保修卡或购机发票复印件，本公司按出厂日期计算保修期，期限为一年。
超过保修期的本公司产品出现故障，各地维修站负责售后服务、维修产品，按本公司规定核收维修费。
公司定型产品外的“特殊配置”（异型传感器，专用软件等），按有关标准收取费用。
凡因用户自行拆装本公司产品、因运输、保管不当或未按“产品使用说明书”正确操作造成产品损坏，以及私自涂改保修卡，无购货凭证，本公司均不能予以保修。
