一、产品概述

手持式表面粗糙度仪给出的参数符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范 （GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性》。

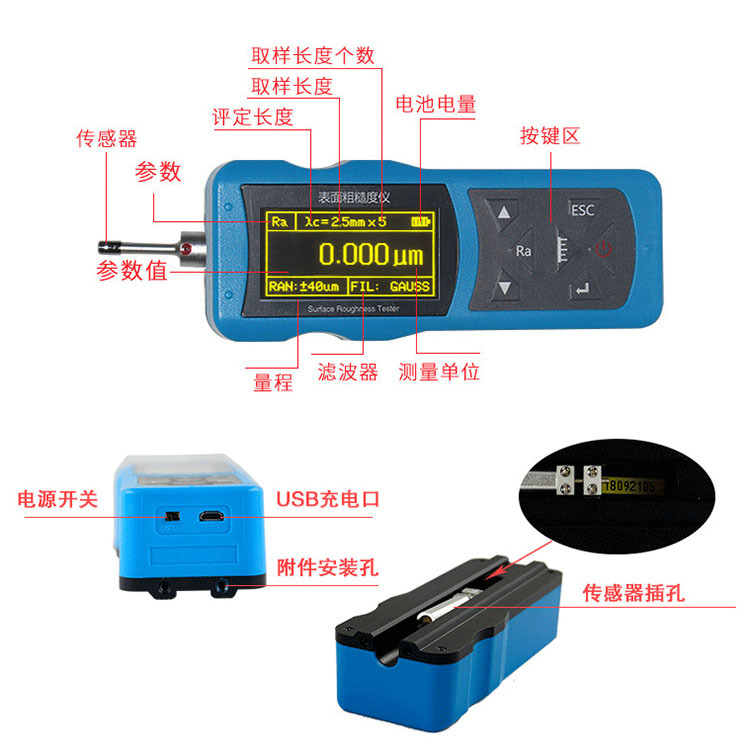

仪器结构如图所示：

二、适用范围

金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面等其他异型面（配适用传感器）

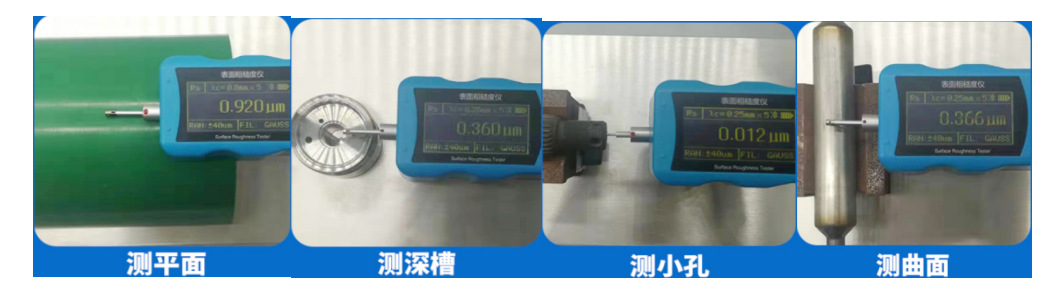

 可测工件范围示意图：

三、功能特点

经过严格的温、湿度试验，适应高温高湿度工作环境，特别是南方潮湿气候测值不受影响。高精度，测值稳定！

u 大量程，多参数，14种参数：Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr；

u 校准样块采用光学玻璃基体，由国家计量院鉴定，精度高，不易划伤，使用寿命长；

u  128×64 OLED点阵显示器，数字/图形显示；高亮无视角；

u 采用DSP芯片进行控制和数据处理，速度快，功耗低；

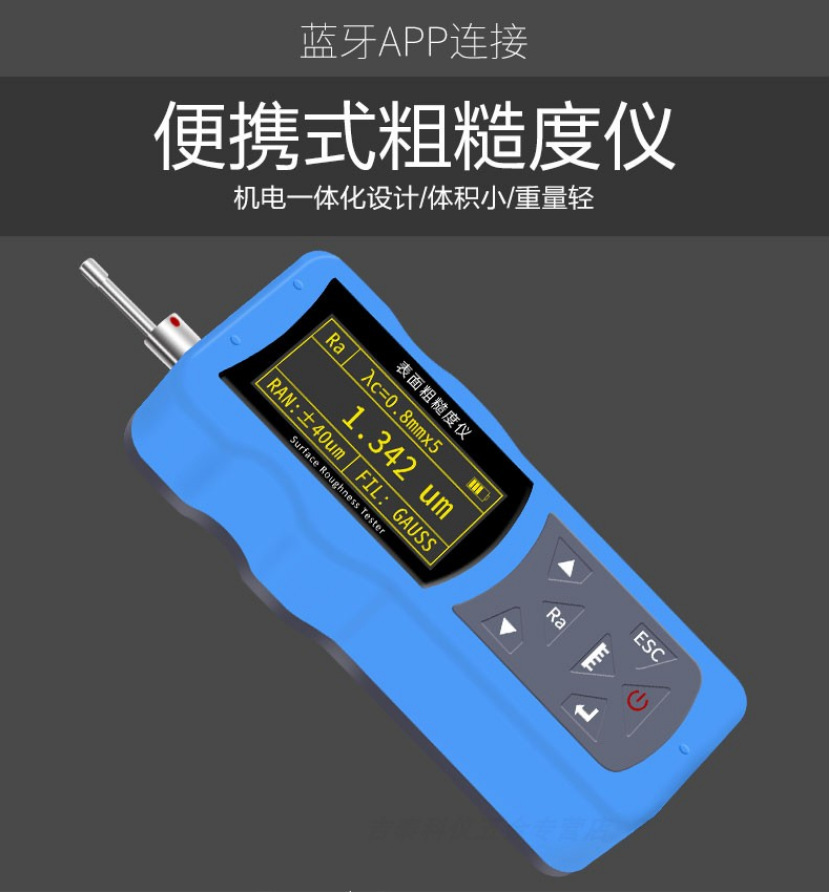

u 机电一体化设计，体积小，重量轻，使用方便；（图1）

u 具有传感器触针位置指示功能；

u 兼容ISO、DIN、ANSI、JIS等美国、德国、日本、英国多个国家标准；

u 显示信息丰富、直观、可显示全部参数及图形；

u 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；

u 有剩余电量指示图标，提示用户及时充电；

u 可显示充电过程指示，操作者可随时了解充电程度

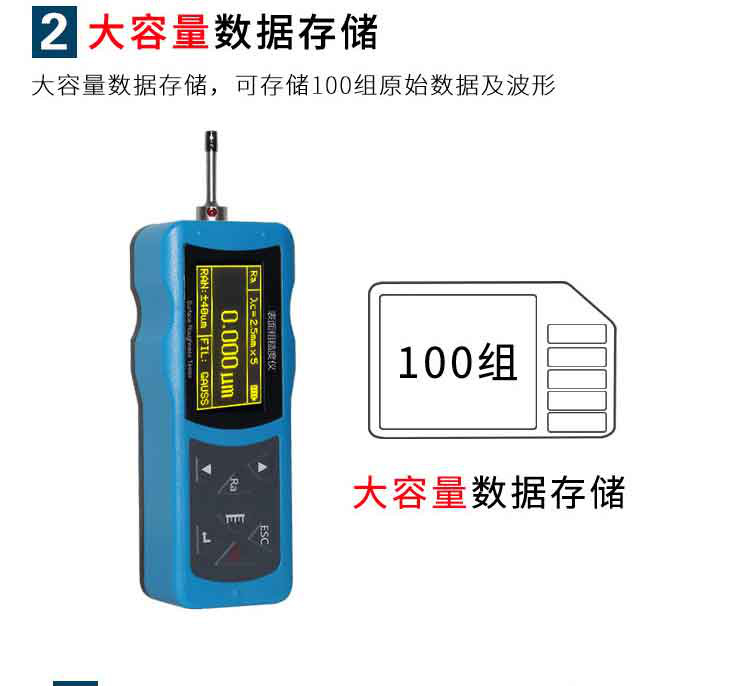

u 大容量数据存储，可存储100组原始数据及波形。（图2）

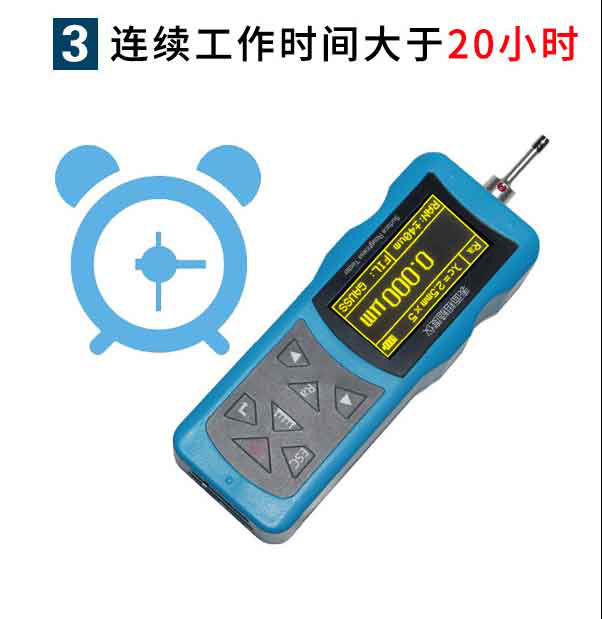

u 连续工作时间大于20小时（图3）

u 可连接专用打印机，现场打印测量结果

u 实时时钟设置及显示，方便数据记录及存储。

u 具有自动休眠、自动关机等节电功能

u 可靠防电机走死电路及软件设计，高稳定性；

u 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；

u 全金属壳体设计，坚固、小巧、便携、可靠性高。

u 中/英文语言选择；

u 可选配曲面传感器、小孔传感器、沟槽传感器、测量平台、传感器护套、接长杆等附件。

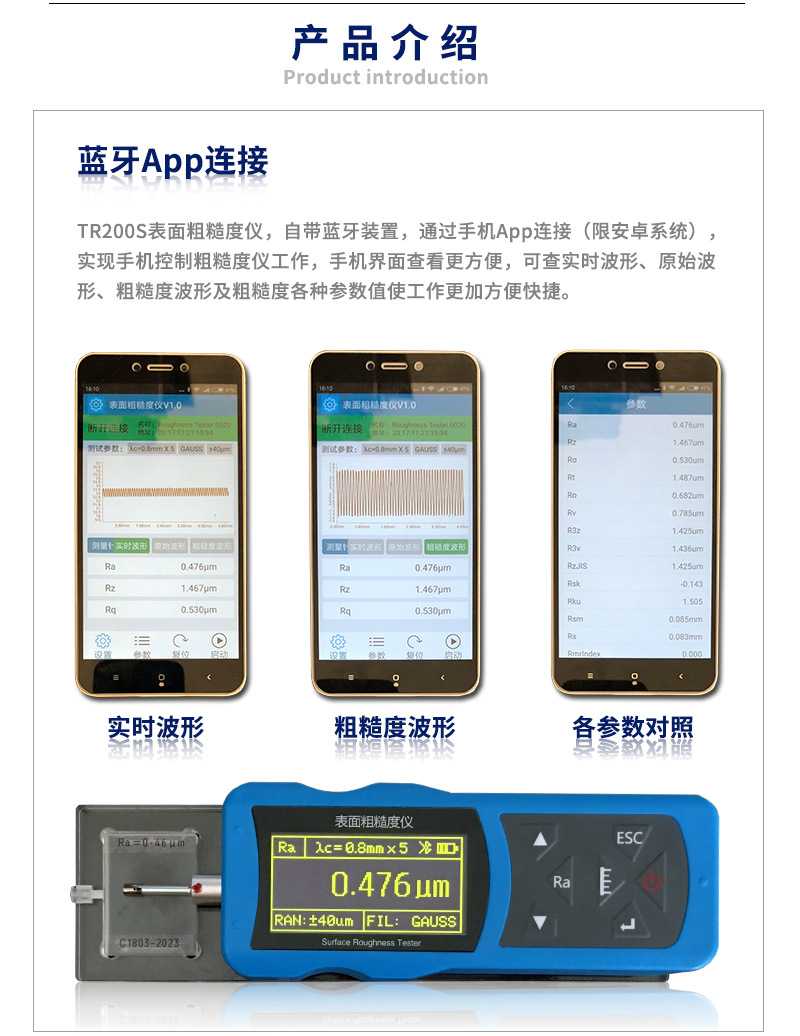

u 蓝牙APP连接

四、技术参数

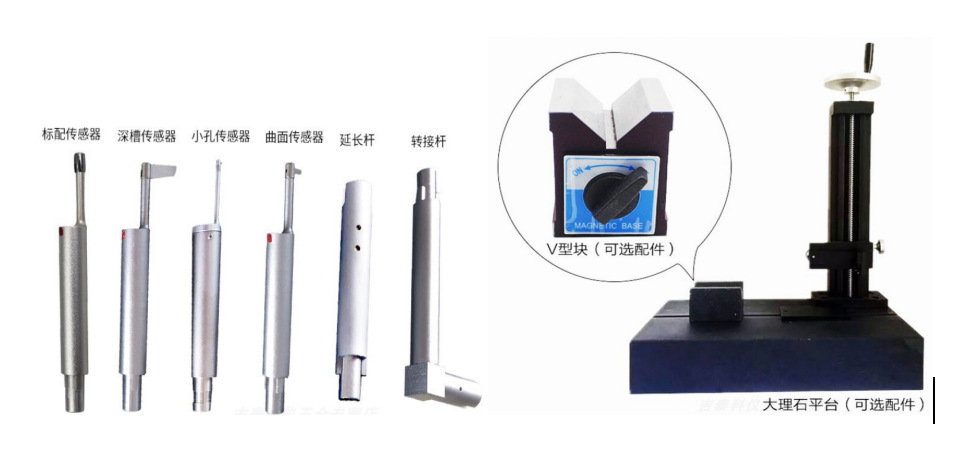

可选配件示意图：

五、标准配置
