(英制VB50）长63*宽63*高50mm 一对重量：2KG
(英制VB60）长100*宽76*高76mm 一对重量：4KG
(英制VB130）长150*宽127*高100mm 一对重量：13KG
VB50夹持范围10mm-34.925mm；VB60夹持范围10mm-65.087mm；VB130夹持范围10mm-111.125mm。

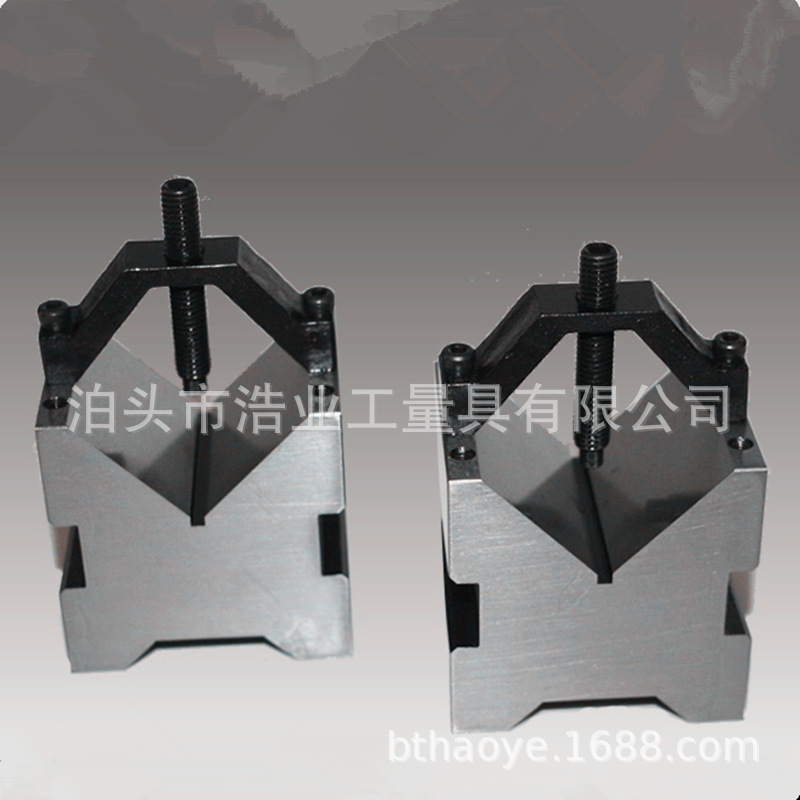

用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型块都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。V型块的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型块也可做划线，带有夹持弓架的V型块，可以把圆柱形工件牢固的夹持在V型块上，翻转到位置划线。
V型铁的制造标准
按GB4972-85标准制造铸铁V型架按JB/T8047-95标准制造，采用HT200材质，一般成对供应。
V型架的承载要求
V型架的承载是指V型架单位面积承受的重量后，V型架的变形挠度。为了便于理解，我们可以看作V型架放好工件后，在不影响正常使用的情况下，V型架所能够承受的压力。
