产品概述
TLO350光时域反射仪是针对FTTx网络而设计的一款多功能测试仪器。本产品集成了OTDR、光功率计、稳定光源、红光源、事件地图、端面检测功能于一体，采用高清触摸彩屏，该产品具有丰富的外部接口，可通过USB接口实现外接U盘、打印机及与PC机数据通信。
主要特点
◇ FTTx在线测试（1625nm带滤波器）
◇ 多种测量模式，一键式可以完成测量
◇ 内置大功率红光源，可方便肉眼检测近端光纤线路中的故障点
◇ -5dBm稳定激光源。
◇具有线路光告警功能，最大程度地保护仪表光模块
◇ 高清触摸彩屏，大容量锂电池，超长续航
◇ 多种动态范围及波长组合可供选择
◇ 实时测试功能，方便观察光纤实时对接效果
◇ 支持中英文输入，拥有友好的输入界面，完全模拟电脑键盘输入
◇ 自带8GB内存，可存储超过80000条曲线
◇ 配置PC数据分析与仿真软件，可批量处理、生成、打印测试报告
◇ 配备3个USB接口，可进行电脑仿真控制及外接存储设备
◇ 7英寸电容式触摸屏
◇ 7.4V/6.6Ah锂电池，可连续使用8-10小时
◇端面检测（x400）-- 可选
◇ IOLM功能
◇红光源（VFL）功能
◇光功率计（OPM）功能
◇稳定光源（VFL）功能
◇波长: 1310/1550nm; 850/1300nm; 1310/1550/850/1300nm; 1310/1550/1625nm;
1310/1490/1550nm; 1310/1490/1625nm; 1650nm等
可根据客户要求产生26 / 24dB�9�142 / 40db两种波长，三种波长，四种波长。
技术指标
型号 | TLO350-S-A32 | TLO350-S-A35 | TLO350-S-A37 | TLO350-M26 | TLO350-S-AD38 | TLO350-S-AB38 | TLO350-SM42 |
波长 | 1310/1550nm | 1310/1550nm | 1310/1550nm | 850/1300 nm | 1310/1490/1550nm | 1310/1550/1625nm | 850/1300/1310/1550nm |
动态范围 | 32/30dB | 35/33dB | 37/35dB | 20/26dB | 38/35/36 dB | 38/35/36 dB | 20/26/42/40dB |
事件盲区 | 0.8m | 0.8m | 1m | 1m | 1m | 1m | 1m |
衰减盲区 | 4m | 4m | 4m | 5m | 4m | 5m | 5m |
测试脉宽 | 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs | ||||||
测试范围 | 500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 160km | ||||||
线性度 | ≤0.05dB/dB | ||||||
损耗阈值 | 0.01dB | ||||||
损耗分辨率 | 0.001dB | ||||||
距离分辨率 | 0.01m | ||||||
采样分辨率 | 最小0.25m | ||||||
采样点 | 128,000点 | ||||||
距离精确度 | ±(1m+测试距离×3×10-5+采样分辨率) （不计折射率误差） | ||||||
红光源 | 10mw, CW/2Hz | ||||||
稳定光源 | >-5dBm | ||||||
数据存储 | 80000条以上测试曲线 | ||||||
接口 | 3个USB口 | ||||||
显示器 | 7英寸电容式触摸屏 | ||||||
电池 | 7.4V/6.6Ah锂电池，可连续使用8-10小时 | ||||||
工作温度 | -10℃~+50℃ | ||||||
存储温度 | -20℃~+75℃ | ||||||
湿度 | ≤90%（无冷凝） | ||||||
尺寸/重量 | 230×185×70mm / 1.5kg | ||||||

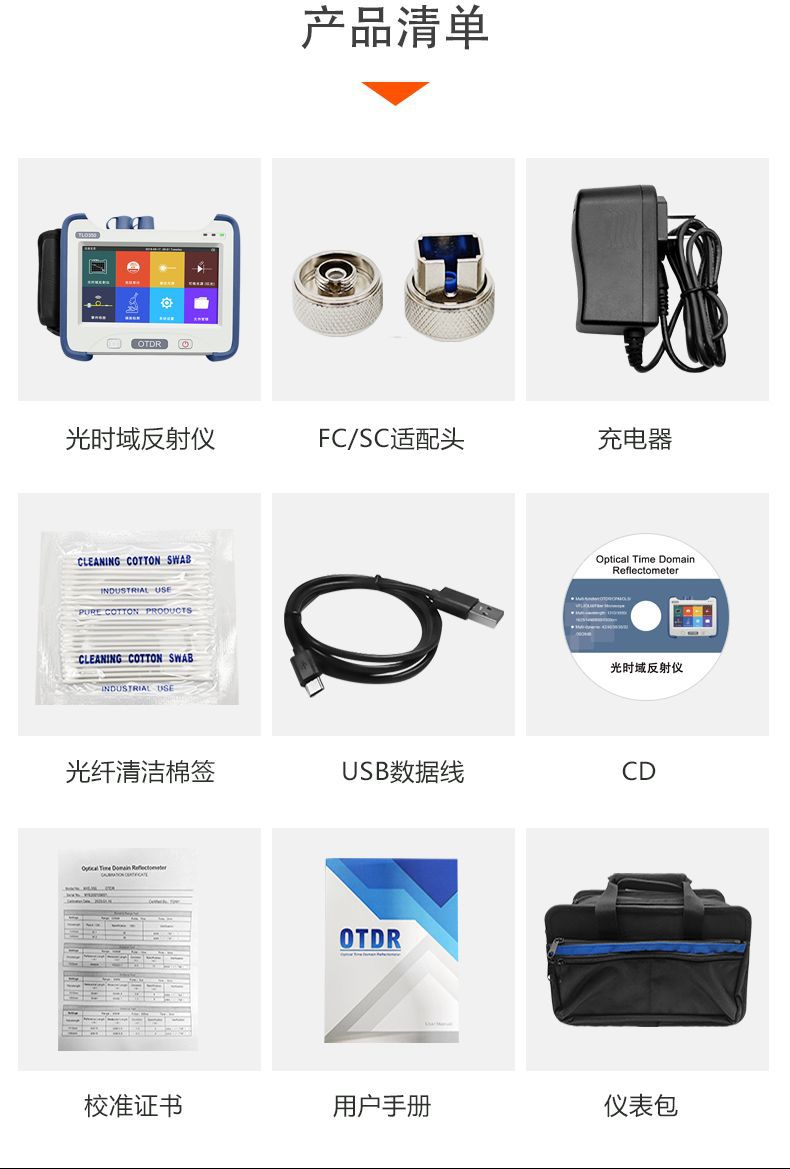

标配 | 主机、8.4V电源适配器，锂电池，FC适配器，USB数据线，用户手册，CD，手提包 | ||||||
选配 | SC/ST光纤适配器 | ||||||
可选
光功率计部分: 850/1300/1310/1490/1550/1625nm; -70~+10db或-50~+26db
稳定光源部分: 1310/1550nm
应用领域
◇测量接头、光连接器和适配器的损耗。
◇测量单根光纤或光缆的损耗。
◇测量电缆长度，为各种光纤设置不同的折射率。
◇找到断点，光纤连接器和适配器的位置。
◇测量SR点之间的离散反射率。
◇测量整个光纤回路的回波损耗，包括连接点和s点。
订购信息
型号 | 测试波长 | 动态范围 |
TLO350-S-A32 | 1310/1550 | 32/30 |
TLO350-S-A35 | 1310/1550 | 35/33 |
TLO350-S-A37 | 1310/1550 | 37/35 |
TLO350-S-A40 | 1310/1550 | 40/38 |
TLO350-S-A42 | 1310/1550 | 42/40 |
TLO350-S-B33 | 1625 | 33 |
TLO350-S-C26 | 1650 | 26 |
TLO350-S-C33 | 1650 | 33 |
TLO350-S-D35 | 1490 | 35 |
TLO350-S-AB35 | 1310/1550/1625 | 35/33/33 |
TLO350-S-AB38 | 1310/1550/1625 | 38/35/36 |
TLO350-S-AB43 | 1310/1550/1625 | 43/41/41 |
TLO350-S-AC35 | 1310/1550/1650 | 35/33/32 |
TLO350-S-AD38 | 1310/1490/1550 | 38/35/36 |
TLO350-M26 | 850/1300 | 20/26 |
TLO350-SM32 | 1310/1550/850/1300 | 32/30/20/26 |
TLO350-SM35 | 1310/1550/850/1300 | 35/33/20/26 |
TLO350-SM42 | 1310/1550/850/1300 | 42/40/20/26 |

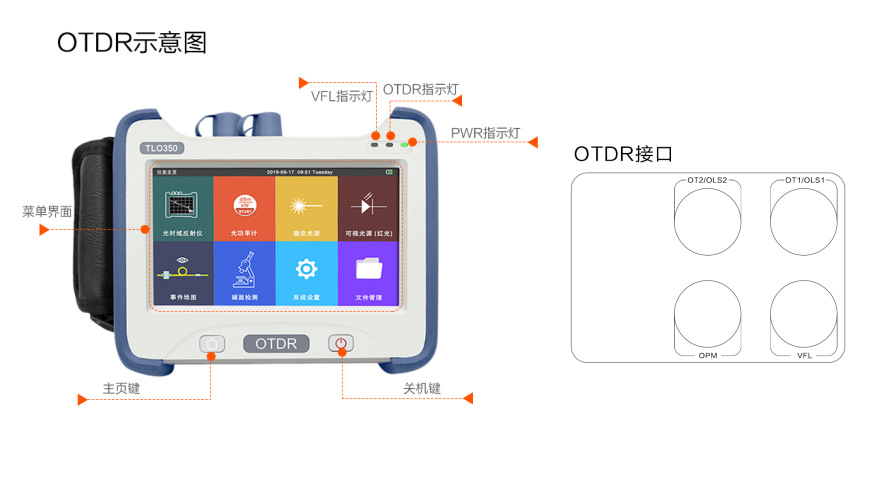

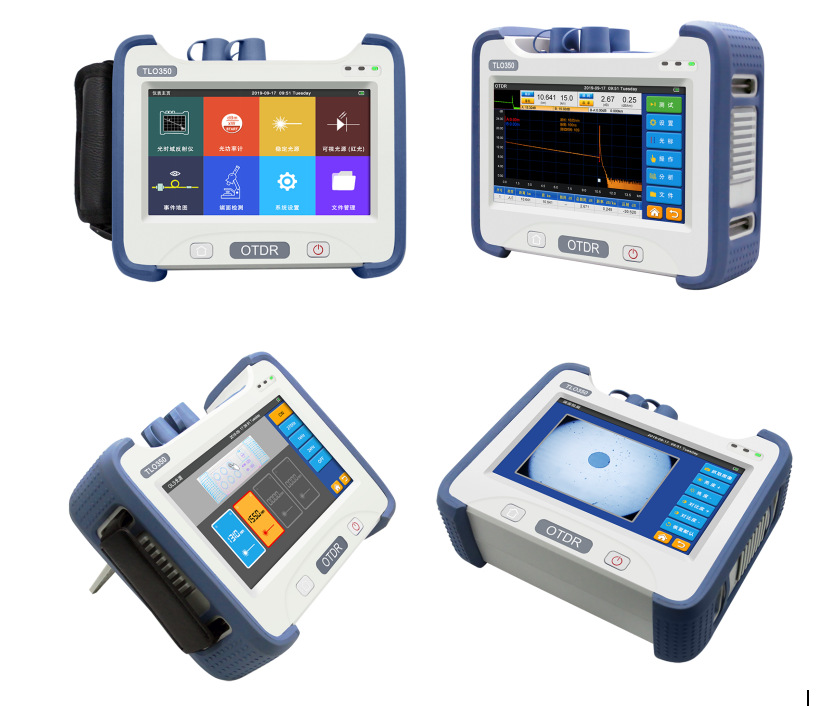

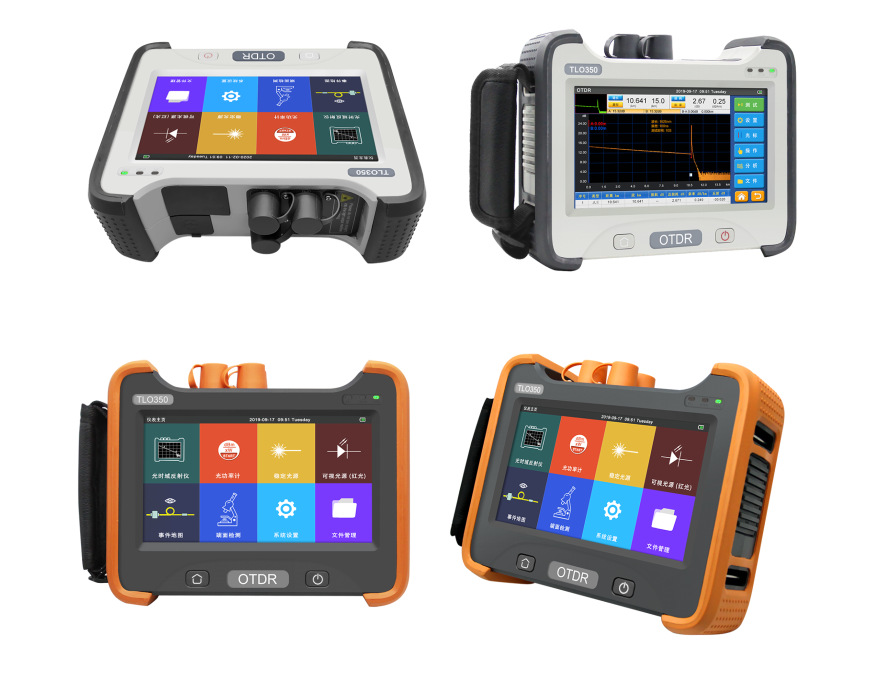

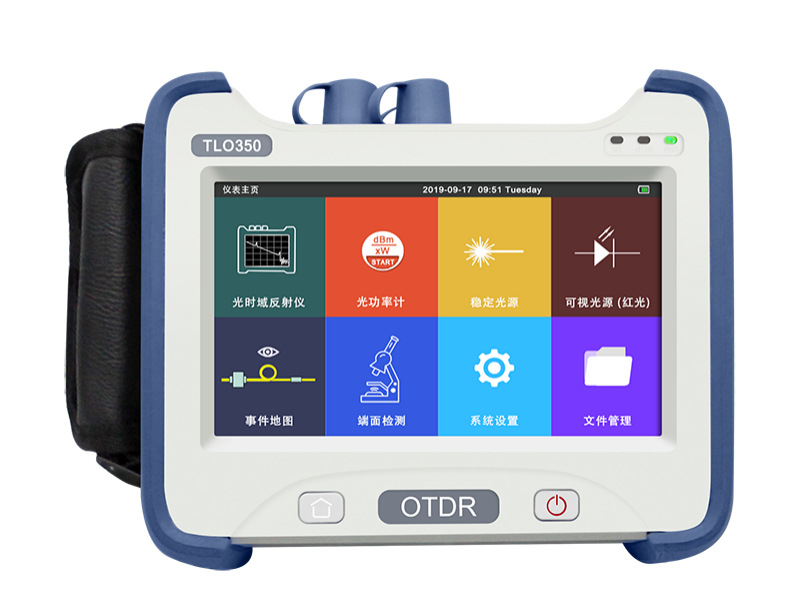

产品图片
