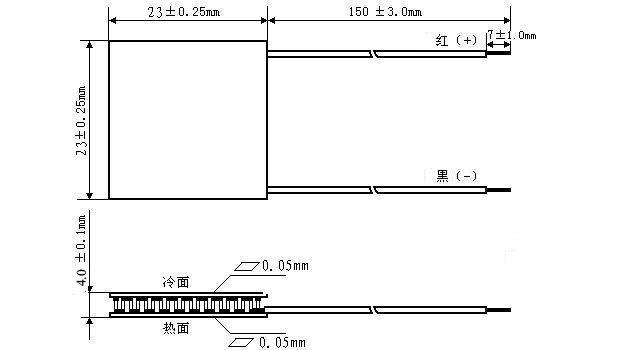

一、外形尺寸
二、材料构成
三、电参数
项 目 |
特 性 值 |
条 件 |
|
最大电流 |
Imax |
2.5A |
Th=30℃ |
最大电压 |
Vmax |
8.4V |
Th=30℃ |
最大温差 |
ΔTmax |
≥66℃ |
Qc=0, Th=30℃ |
最大致冷功率 |
Qcmax |
12W |
ΔT=0℃, Th=30℃ |
温度使用范围 |
TR |
-50~80℃ |
|
电源导线 |
22AWG，长度150mm，也可以按客户要求。 |
||
四、可靠性试验
可 靠 性 |
1.使用寿命 在规定的操作方法、运输和贮存的条件下，产品的使用寿命≥15000h。 |
2.测试方法 冷热交替试验： 组件通电6秒，停电18秒，再反向通电6秒，停电18秒，为一循环周期。通电时调节电流使热面在6秒末的 温度达到80度，实验时间为12H。试验后测试组件内阻，其内阻变化率的绝对值应不大于5%。 |
|
3.贮存条件： 产品应保存在-10～40℃相对湿度≤80%的干燥、通风、无腐蚀气体的仓库内。 |
五、使用注意事项
用作致冷时，红线接电源正极，黑线接负极，焊有导线的瓷板是热面；用作加热时，黑线接正极、红线接负极，焊有导线的瓷板是冷面，安装时请勿装错。
散热片和集冷块与致冷组件相接触的表面必须精细加工，装配时在接触面上必须均匀涂抹适量的导热硅脂，以尽量减少热阻。热面未装散热片时切勿接上电源。
若致冷组件的热面散热不良，热面温度过高，不但会影响致冷效果，也可能烧毁组件，热面瓷板的最高温度不要超过90℃，热面温度越低，致冷效果越好。
装配时，将致冷组件夹到散热片和集冷块之间后，对准上下螺孔，在散热片位于致冷组件的中心位置加上适当的压力，以避免拧紧螺钉时压偏，造成压力不匀，压碎瓷板。据统计，由于安装不当造成致冷组件失效的约占失效总数的70%以上，螺钉要加弹簧垫圈和塑料隔热套管。
主要性能参数表中最大△Tmax、最大温差电压 Vmax、最大温差电流 Imax 和最大致冷功率 Qcmax 都是按SJ/T10135-10136-2010标准的极限值，供选型时参考。 实际应用中一般电压可控制在极限值的60%～80%；工作中组件的平均温度升高，所以电流会下降。
直流电源的纹波系数要小于10%。
温差电致冷组件是由陶瓷板和半导体材料组合而成的，强度都不高，是易碎材料，使用中须轻拿轻放，切勿磕碰，避免瓷板破裂造成损失。
