MK4-C小巧型涂镀层测厚仪（捷克诺顿）

产品用途：

该仪器可测量铁磁性和非铁磁性金属材料上的涂层、涂漆、电镀层、金属层、粉末层、以及其他各类涂层，测量厚度范围广，精度高。同时具有较大的工作温度范围，适用于多种工况条件。包含一体式内置集成探针和外接线缆探针两种类型，小巧方便，外形美观，坚固耐用。

产品优势：

1、1.7英寸OLED彩色显示屏，超大数字显示。

2、该仪器可自带集成式的小尺寸组合探针，用于测量黑色金属和有色金属基体上的涂层厚度，一种探头，两种类型基体同时适用。
3、最低工作温度可达-30℃。

4、可选择公差测量模式，对多次测量的数值自动求平均值。

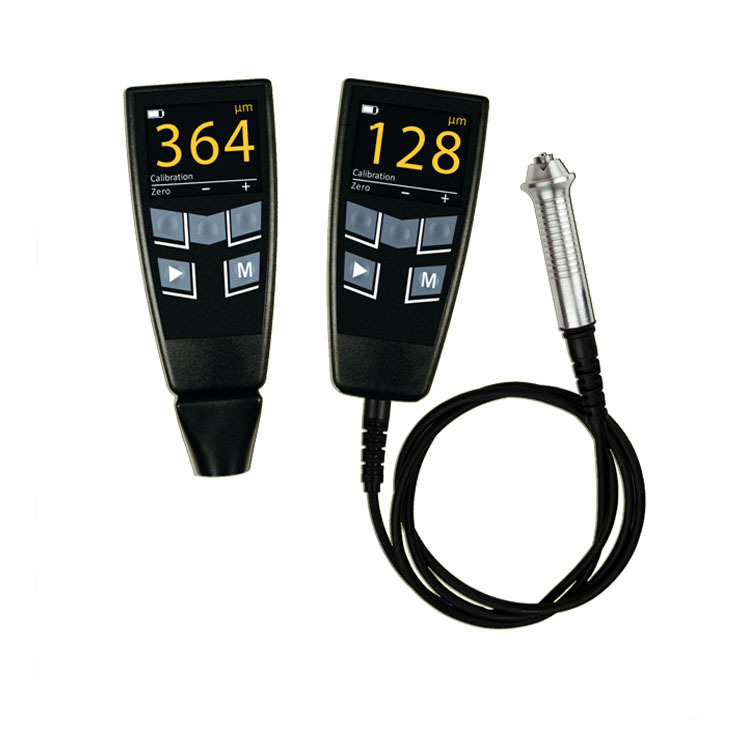

5、该仪器分为一体式内置集成探针或外接线缆探针两种类型，用户可任意选择。
基本技术特点：

精确度

测量厚度范围T=0……500μm：±（0.02T+1）μm；

测量厚度范围T=500……Tmaxμm：±0.02Tμm；

适用温度范围

对于设备：-30……+40℃；

对于探针：-40……+50℃；

电源

内置可充电式锂电池， 3.7-4.2V， 700mAh

总体尺寸

120×45×20mm

重量

130g

可持续工作时间

不少于8小时

交付组件

带有测量探头的仪器主机

涂层参考样本（校准片）

金属基体样件

充电器

操作说明书

存储与运输包装箱

质保期

仪器主机-3年

传感器-2年

传感器选择表

传感器技术参数

磁感应和电涡流二合一探头

FNF

用于测量可导电的铁磁性和非铁磁性基体上的涂层、粉末层、塑料层、瓷釉以及其它非导电涂层。

技术特性：

测量范围：0-1500μm (1.5mm)

测量精度：±(0.015T + 1)μm

测量区域的直径：6mm

最小基板直径：凸面/凹面 Φ4mm/Φ12mm

尺寸：Φ21×90mm

磁感应探头

F1

用于测量铁磁性材料上电镀层（锌、铬、镉等）、涂层（塑料、油漆等）、其他非铁磁性材料涂层，以及由铁磁性材料所制成的小尺寸产品上的涂镀层。

技术特性：

测量范围： 0-500μm （0.5mm）

测量区域的直径：Φ4mm

基板的最小直径：Φ4.5mm

尺寸：Φ9×34

注：配备弹簧测量系统的耐磨探头来检查电镀涂层，可以以完全消除涂层电导率的影响。

F2

用于测量铁磁性材料上的非导电涂层（涂层、塑料层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锌、铬、其他金属喷涂等）。

技术特性：

测量范围： 0-2000μm （2mm）

测量区域的直径：Φ6mm

基板的最小直径：Φ9mm

尺寸：Φ9×34

注：配备探头与弹簧测量系统，使用硬质金属材料做为探头前端，消除了探头磨损。

F3

用于测量铁磁性材料上较厚的的非导电涂层（钢基体上的沥青、塑料、隔热材料等）以及其它可导电的非铁磁性涂层（锌、铬、金属箔等），在铁磁性基体上厚度高达5mm的涂料物品。

技术特性：

测量范围： 0-5000μm （5mm）

测量精度：±0.02μm

测量区域的直径：Φ8mm

基板的最小直径：Φ10.5mm

尺寸：Φ12.5×38

注：带有弹簧测量系统的探头用于厚涂层测量。

F4

在粗糙的钢基材表面测量沥青、塑料、金属箔、耐火材料和其它非铁磁性涂层（包括特殊设计的涂层）厚度。

技术特性：
测量范围：0-8mm

给定范围内的测量精度：0-6 mm：≤±（0.015T + 0.01）mm； 6-8mm：≤±0.02T
最小基板直径：外径/内径 Φ5mm/Φ18.5mm

测量区域的直径： 12mm

尺寸： Φ15×49

F5

在粗糙的钢基材表面测量沥青、塑料、金属箔、耐火材料和其它非铁磁性涂层（包括特殊设计的涂层）厚度。

技术特性：

测量范围：0-10mm

在给定范围内测量精度：0-8 mm：≤±（0.015T + 0.01）mm； 8-10mm：≤±0.02T

最小基底直径：内/外直径 Φ7/Φ57mm

测量区域的直径：17mm

尺寸：Φ23×58mm

电涡流探头

NF0

用于测量可导电非铁磁性材料制成的工件上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锡、锌等）。测量范围高达0.5毫米。

技术特性：

测量范围：0-500μm（0.5mm）

测量精度：±(0.02T+1) µm

测量区域的直径：Φ1.5mm

尺寸：Φ6×35mm

注：探头与弹簧测量系统相结合，现代材料的使用确保了探头的高强度和钢性。

NF1

用于测量可导电的非铁磁性基体上的非导电涂层（涂层、塑料、粉末、阳极氧化涂层和其他涂层等），最高测量厚度可达2000μm。

技术特性：

测量范围：0-2000μm（2mm）

测量精度：±0,02Tm

测量区域的直径：Φ4.7mm

基板的最小直径：Φ10.5mm

尺寸：Φ6×35mm
注：探头与弹簧测量系统相结合，现代材料的使用确保了探头的高强度和钢性。

NF2

用于测量金属基体上较厚的非导电涂层。

测量范围：0-15000μm（15mm）

测量精度：±0.02Tm

测量区域的直径（mm）：Φ20mm

基板的最小直径：Φ12mm

尺寸：Φ 15×85mm

NF3

用于测量金属基体上较厚的非导电涂层。

测量范围：0-30000μm（30mm）

测量精度：±0.02Tm

测量区域的直径（mm）：Φ40mm

基板的最小直径：Φ45mm

尺寸：Φ23×88mm
