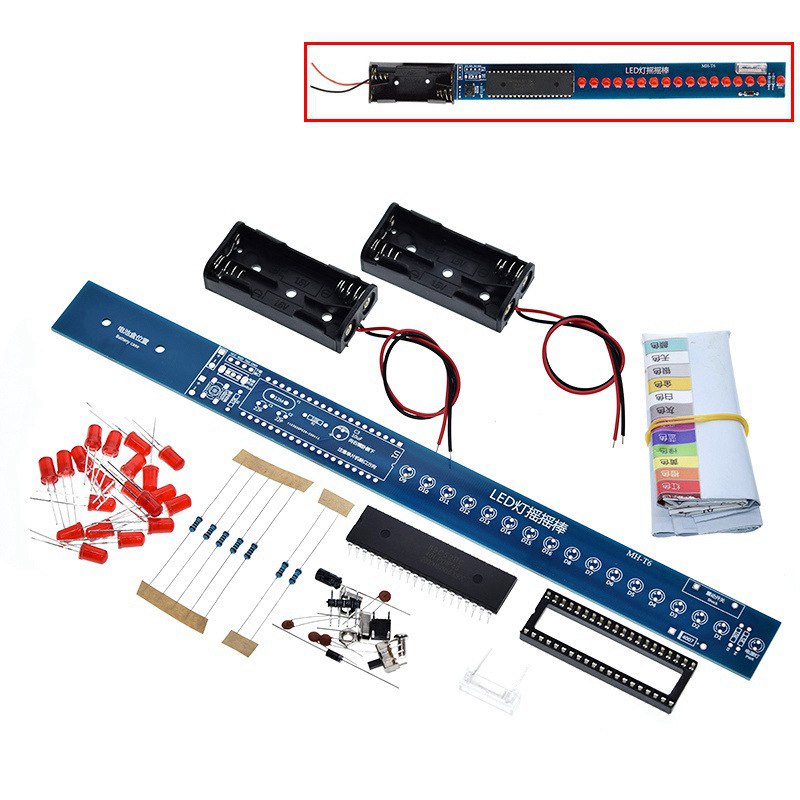

摇摇棒是如今流行的一种玩具，在各种聚会、节日中均见得到它的身影。本设计也追随着摇摇棒的原理，利用人眼的视觉暂留特性，通过AT89S52单片机对16只高亮度LED发光二极管进行控制，配合手的左右摇晃就可呈现一幅完整的画面，可通过按键切换显示不同的画面。
分清楚焊接的面，元器件从有字的一面插下去。
注意区分电阻值，电阻值要与板子上标识的对应。
LED注意正负极，D1-D8和D9-D16的正负极不是在同一边。
电解电容10uf对好正负极后折弯管脚再焊接，长脚正极。
单片机芯片缺口方向和底座缺口方向要与板子上标识的缺口方向一致。
注意电池盒接线的正负极。
如果是蓝灯，用一根导线代替1N4007。其他觉得亮度不足的也可以这样焊接。
如需下载程序，务必关闭板子上的开关再插上下载器。

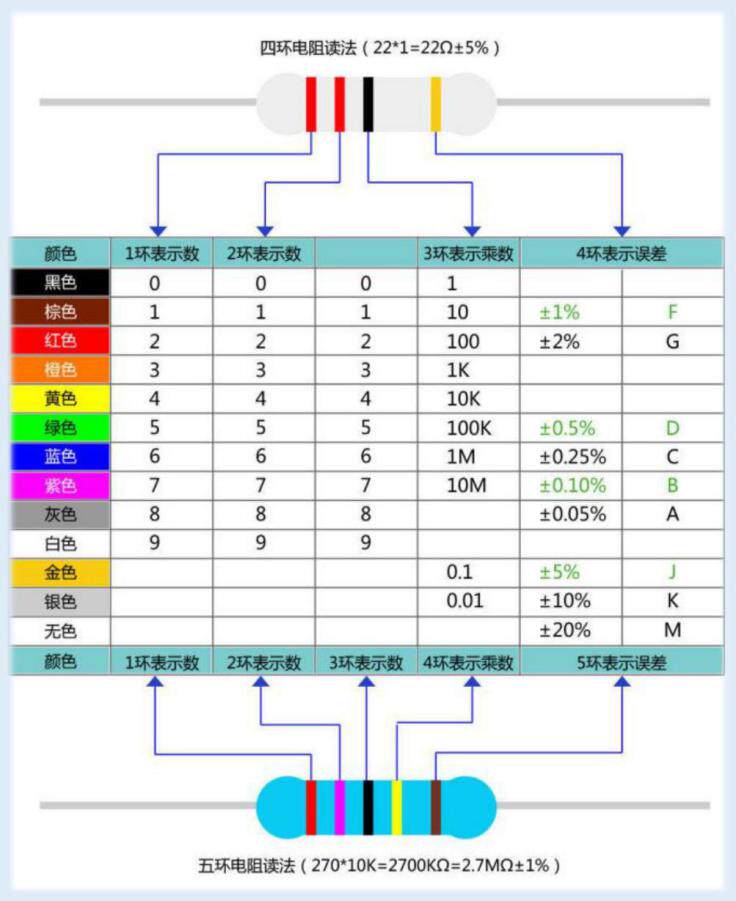

附录：四环与五环色环电阻的具体识别方法
