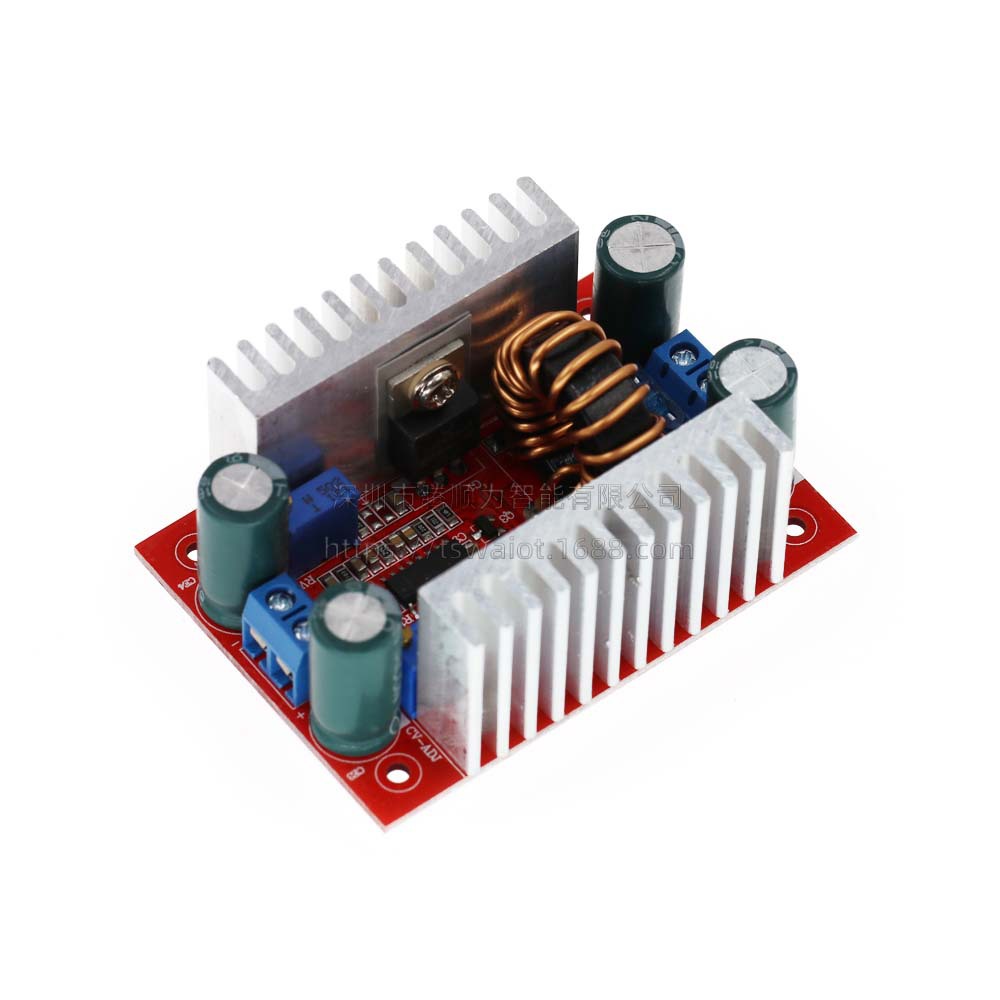

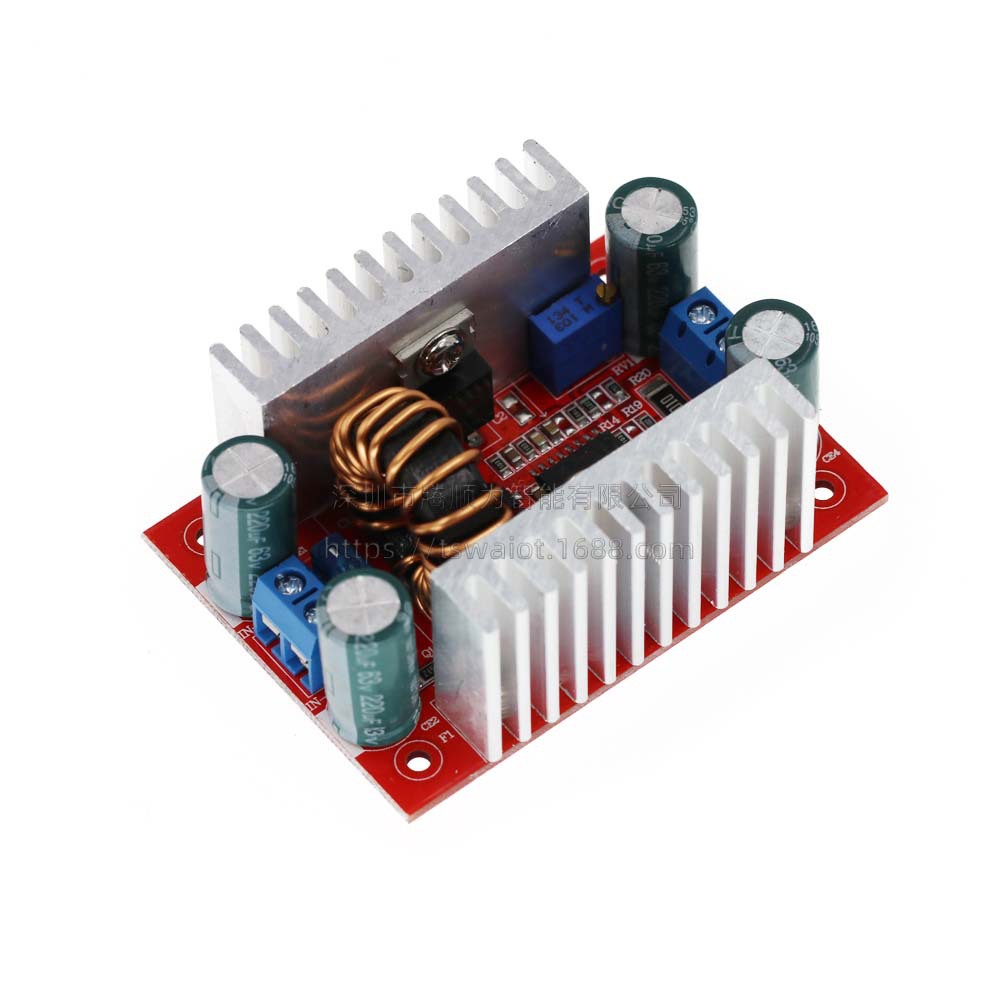

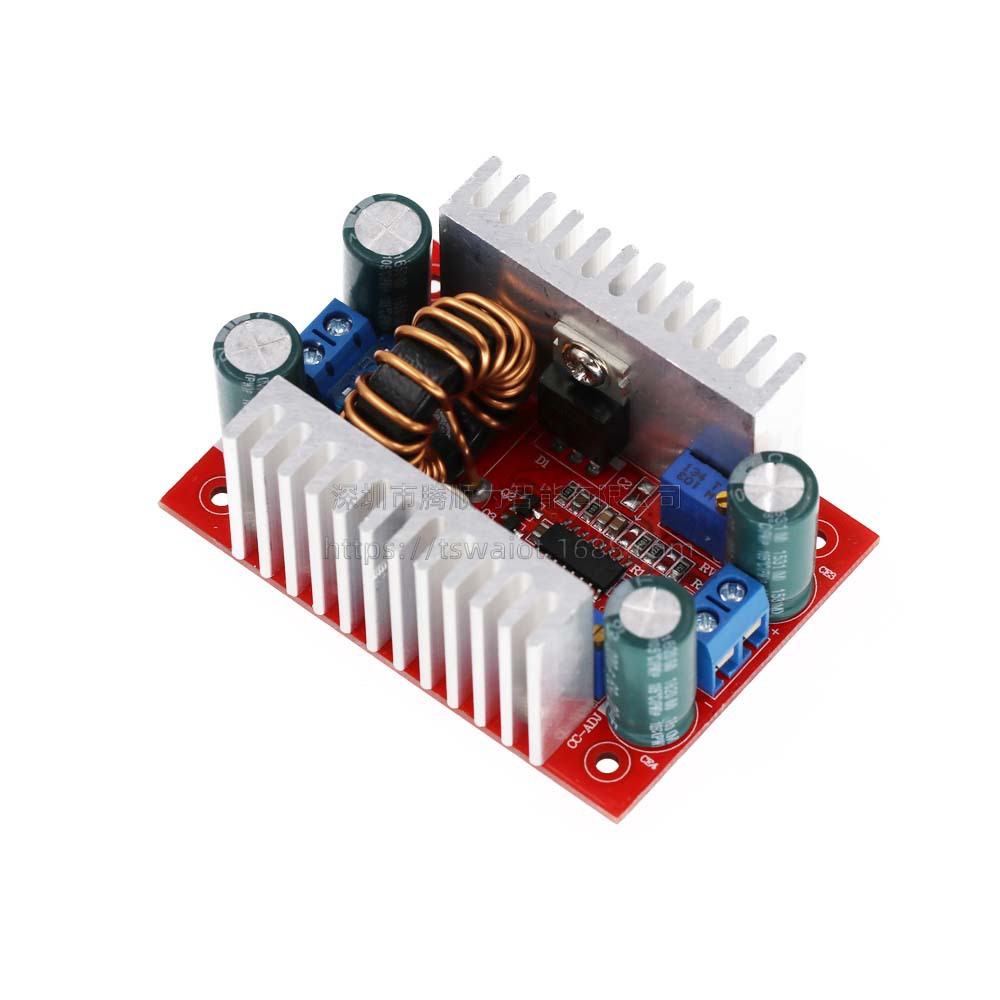

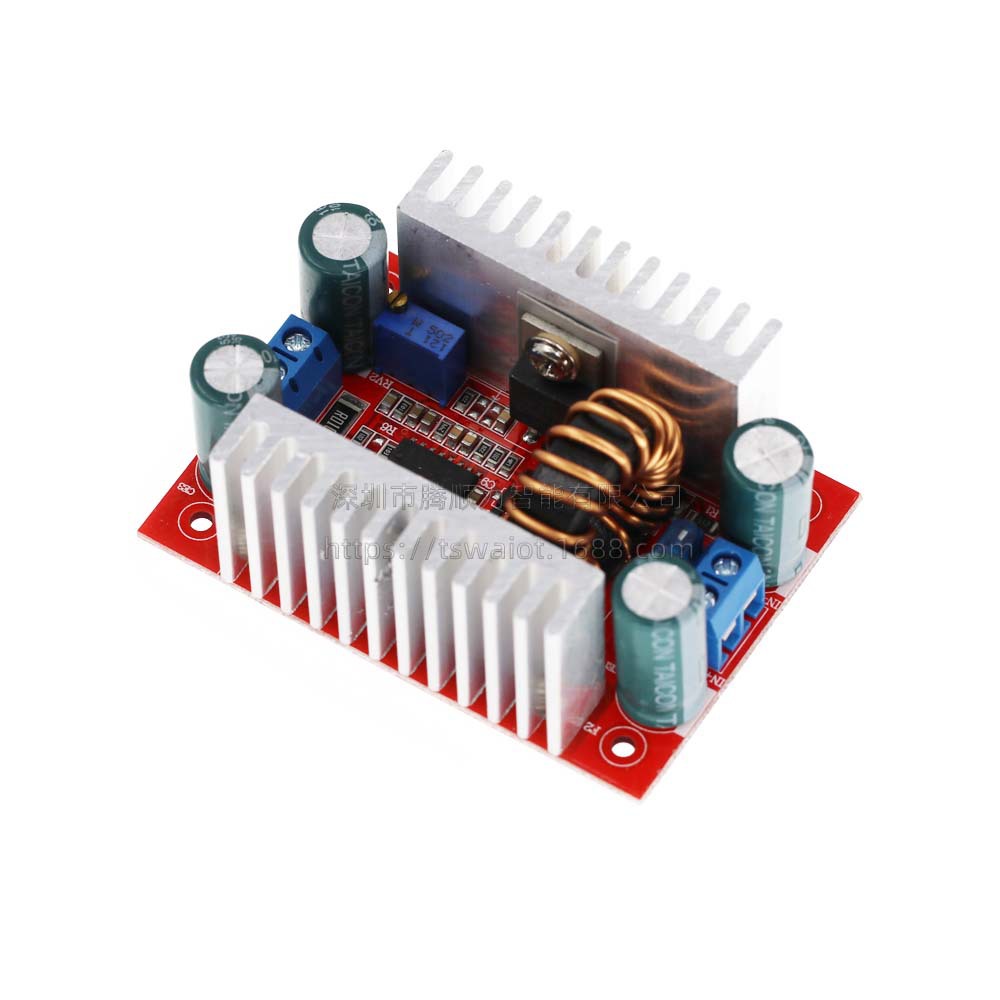

400WDC-DC大功率恒压恒流升压电源模块

【模块名称】400W升压恒流模块

【 模块性质】：非隔离升压模块（BOOST）

【输入电压】:  DC8.5V-50V

【输入电流】：15A（MAX）超过8A请加强散热

【静态工作电流】：10mA(12V升20V时,输出电压越高静太电流会有所增加)

【输出电压】：10-60V连续可调（默认输出19V出货，如需其它电压请向掌柜说明。)

                      12-80V固定输出 (针对批量客户）

【输出电流】：12A MAX 超过7A请加强散热（与输入、输出压差有关，压差越大输出电流越小）

【恒流范围】：0.2-12A

【输出功率】：=输入电压*10A，如：输入12V*5A=60W，输入24V*5A=120W，

                    输入36V*5A=180W，输入48V*5A=240W，

【工作温度】：-40~+85度(环境温度过高时请加强散热)

【工作频率】：150KHz

【转换效率】：最高96%（效率与输入、输出电压、电流、压差有关）

【过流保护】：有（输入超过15A，自动降低输出电压，有一定范围误差。）

【输入反接保护】：无，（ 如需要更在的反接电流请在输入串入二极管）

【安装方式】：4颗2.5mm螺丝孔

【接线方式】：接线输出

【模块尺寸】：长67mm宽48mm高28mm

 【模块单重】：60克

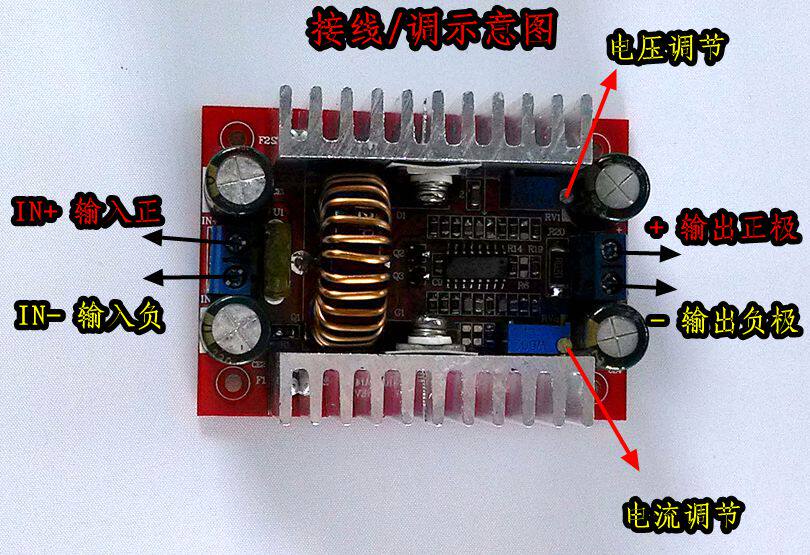

一、输出电压/电流调节方法：

     1、调节“CV-ADJ"电位器，跟据您的电池或LED、把输出电压设定到您需要的电压值。如10串LED电压调37V。(逆时钟电压调大，顺时钟电压调小）

      2、逆时针调"CC-ADJ"电位器30圈左右，把输出电流设定为最小，接上LED，调RV2电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调RV2至您所需的电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）（逆时钟电流调小，顺时钟电流调大）

请不要用短路的方式调电流，升压模块的电路结构不能用短路的方式调。

应用范围：

1、DIY一个稳压电源，输入12V便可，输出可以12-50V可调。

2、为您的电子设备供电，可以跟据您的系统电压设定输出值。

3、做为车载供电电源，为你的笔记本电脑，PDA或各种数码产品供电。

4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。

5、太阳能电池板稳压。

6、给蓄电池、锂电池等充电。

7、驱动大功率LED灯。
