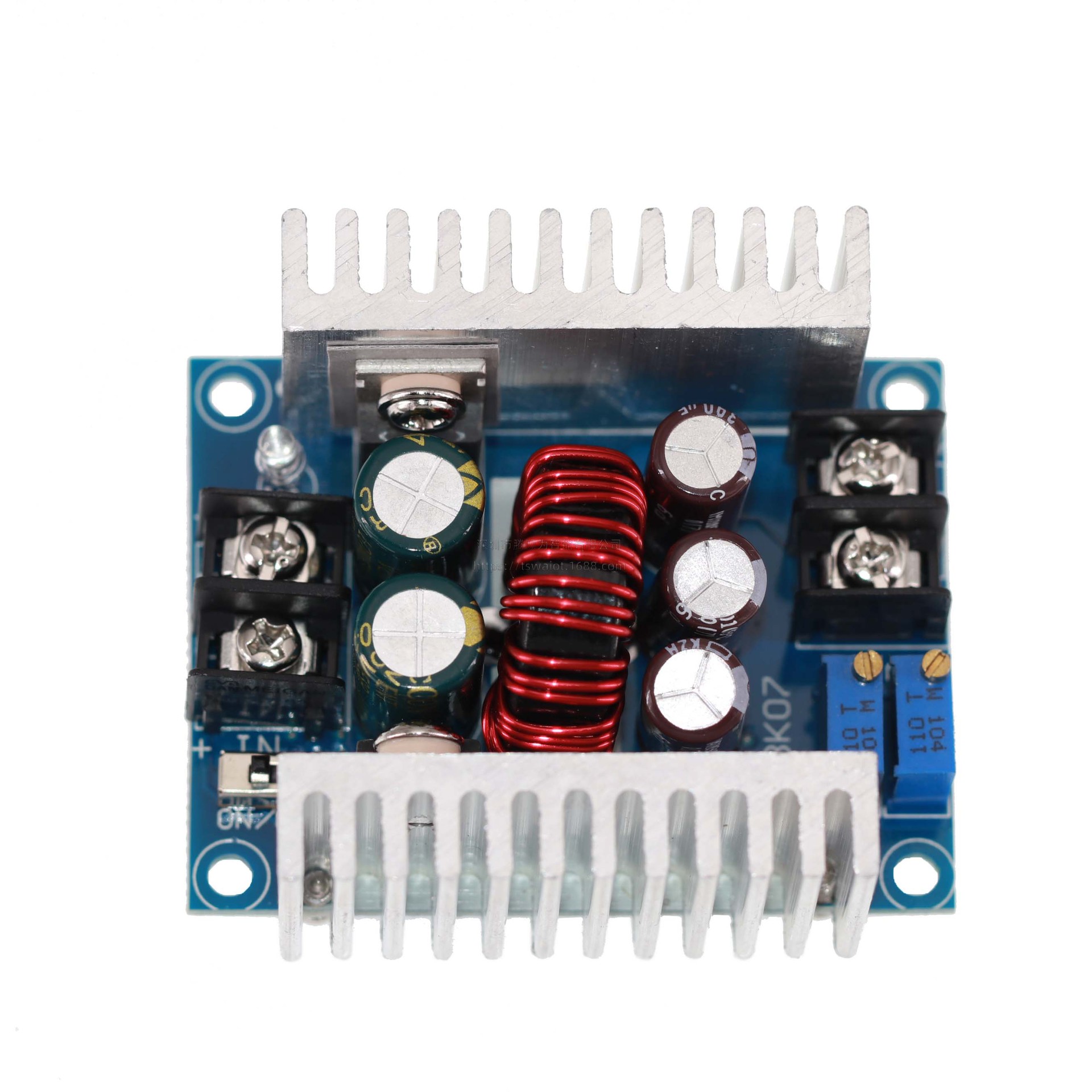

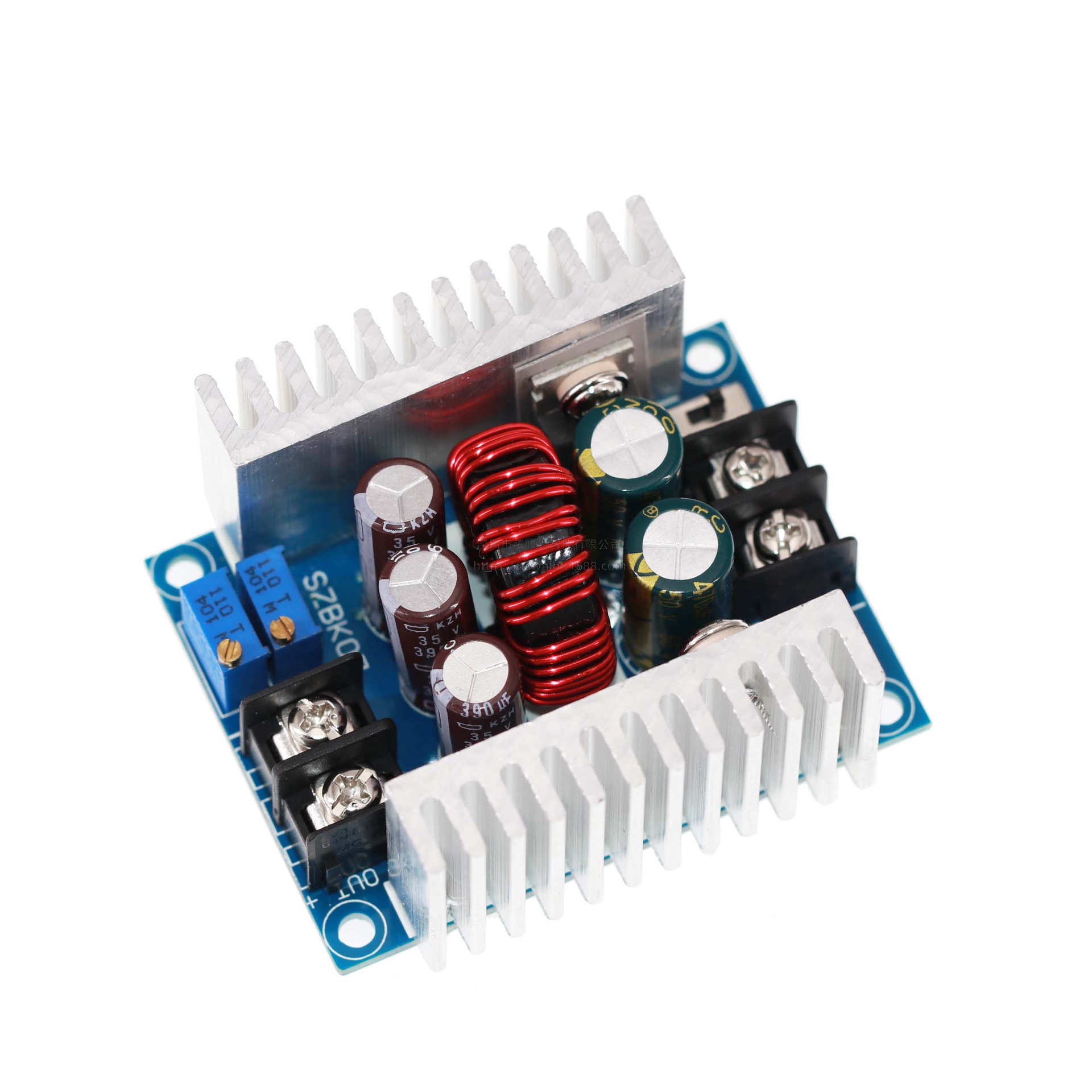

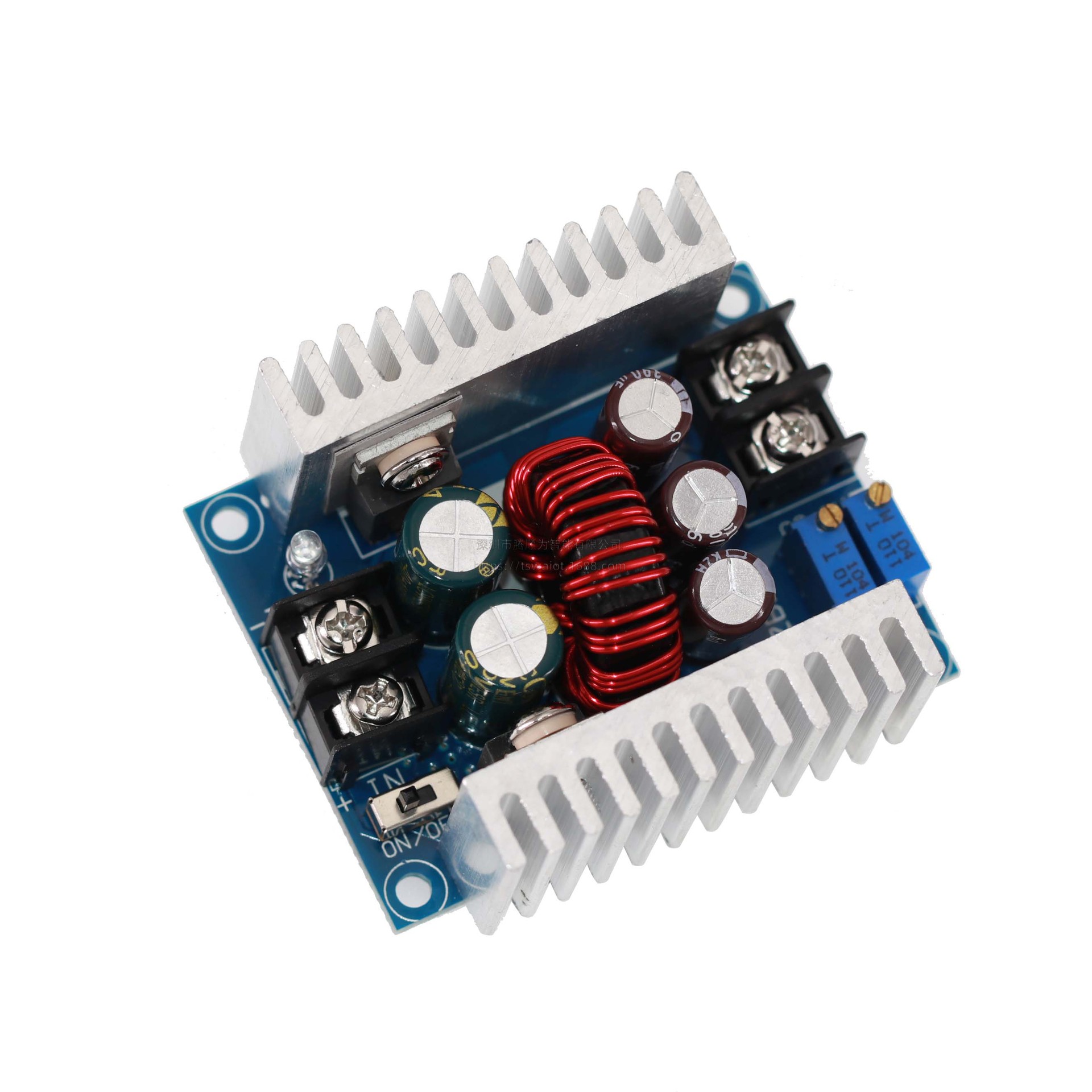

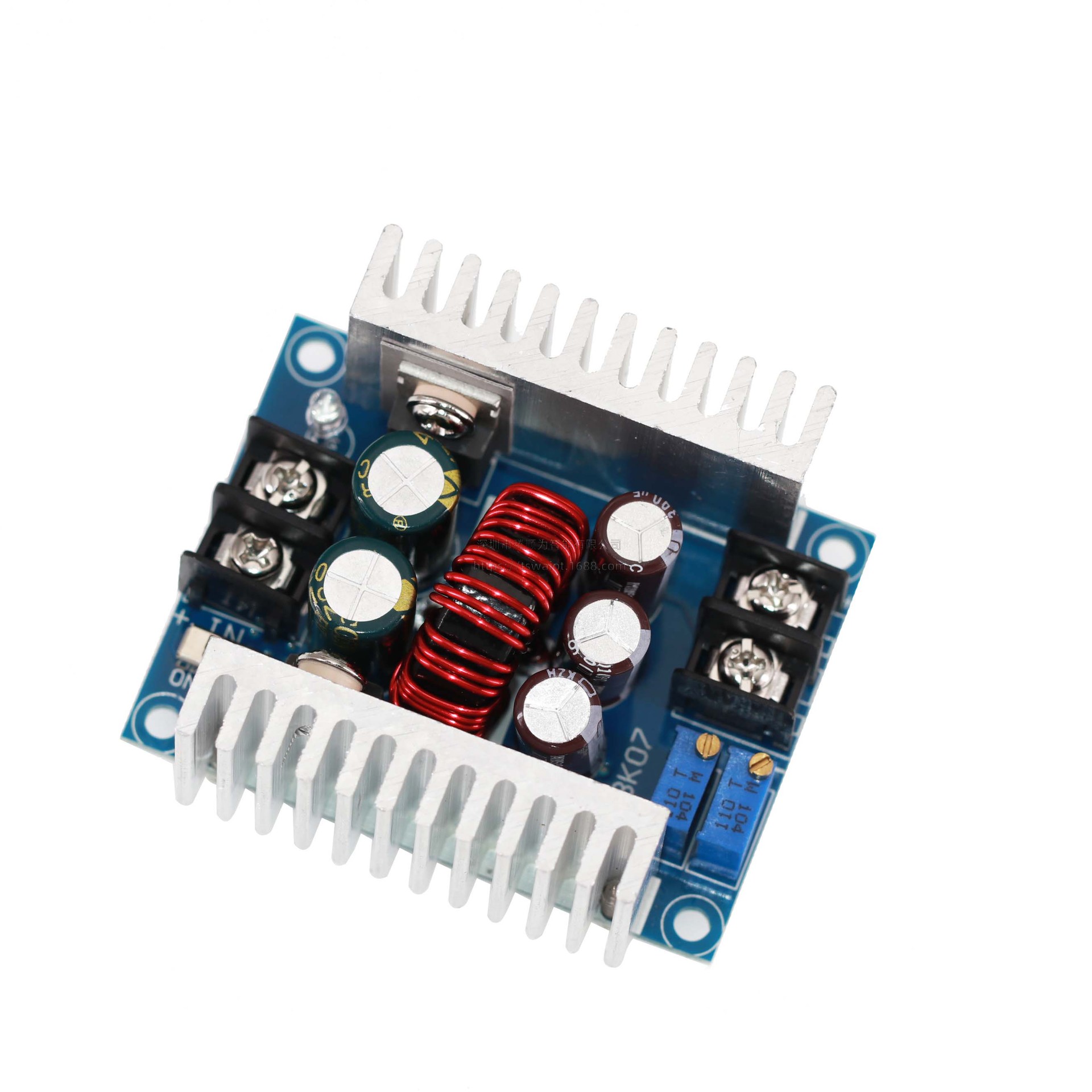

20A大功率同步整流降压恒压恒流电源模块充电

同步整流技术简介：

同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。它能大大提高DC/DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。同步整流技术就是大大减少了开关电源输出端的整流损耗，从而提高转换效率，降低电源本身发热。

模块参数

模块性质：同步整流非隔离降压恒流恒压模块CC CV 充电模块

适用范围：大功率LED恒流驱动,锂电池充电(包括铁电),4V、6V、12V、14V、24V电瓶充电、镍镉镍氢电池（电池组）充电,太阳能电池板,风力发电机

输入电压：6-40VDC

输出电压：连续可调（1.2-35VDC）长时间32V以下（适用于输入电压高于输出电压的应用不能升压）

输出电流：大20A 长时间15A内(功率管温度超过65度请加风扇散热，高电压输出请降额使用)

限流范围：0.2-20A（调节）模块超过65度请加风扇。

低压差：3V

工作频率: 150KHZ

转换效率：高约96% 效率跟压差和使用环境有关

输出纹波: 纹波50mV左右（不含噪声）20M带宽  （仅供参考）输入24V 测得

工作温度：-10℃到 +75℃）（实际使用请注意功率管温度，温度过高请加强散热或降额使用）

电位器调节方向：顺时针（增加），逆时针（减少）

输出短路保护：有（瞬时保护）恒流（当前设置恒流值不可长时间短路）

输入反接保护：无，

输出防反灌流：无，用于负载自带电或感性负载需要外加2极管！

接线方式：接线端子

模块尺寸：60*53*30MM

输出电流调节方法：

1、调节CV电位器，根据您的负载要求，把输出电压设定到您需要的电压值。

2、逆时针设CC电位器30圈左右，（即把输出电流设定为小），接上LED，调CC电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调CC至您所需的电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）
