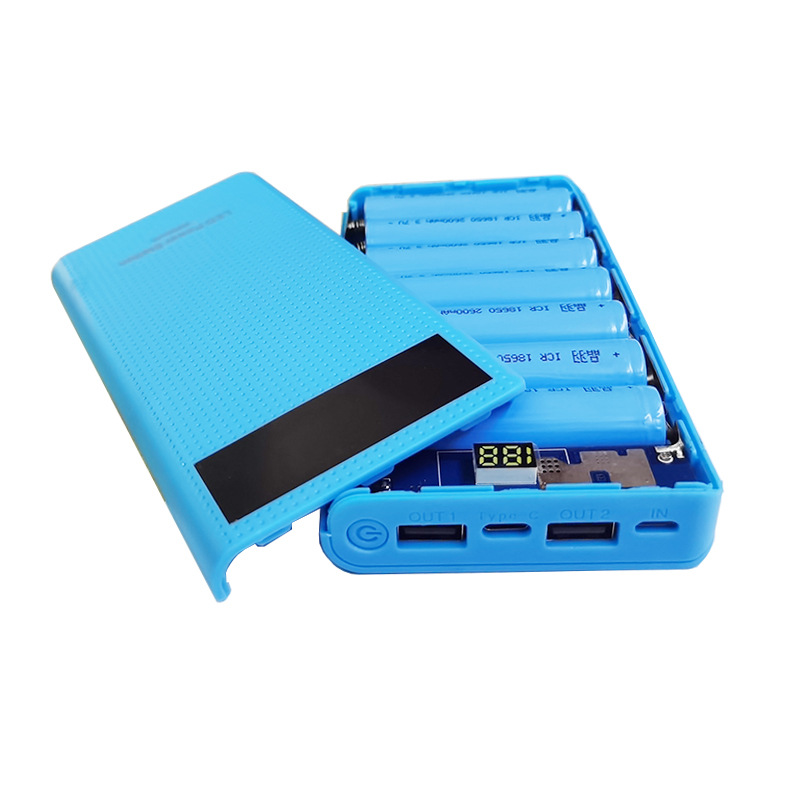

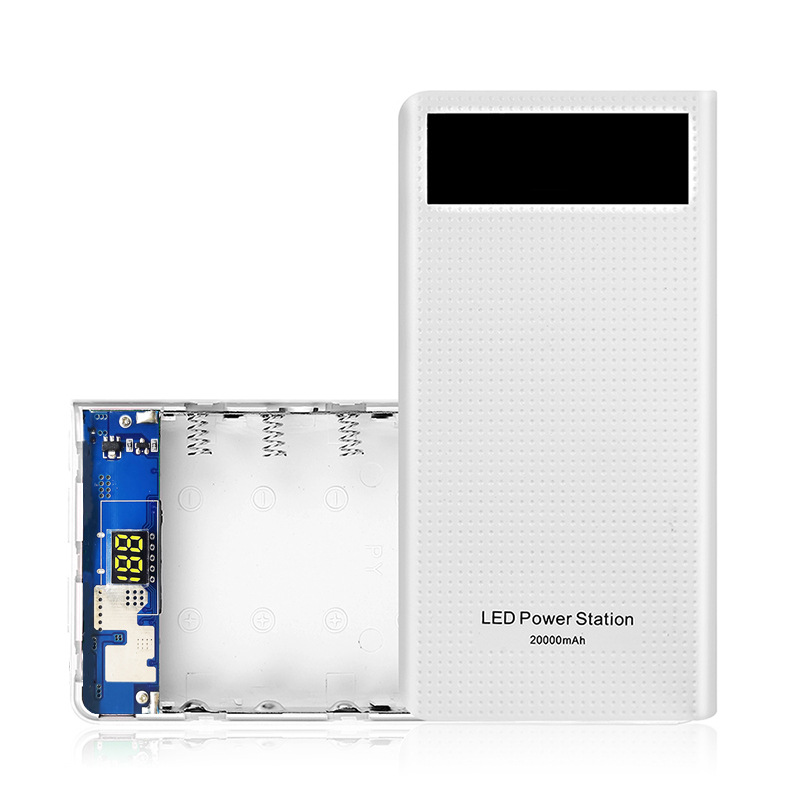

产品名称：免焊接7节18650电池壳 带数显移动电源套料 Type-C充电宝外壳

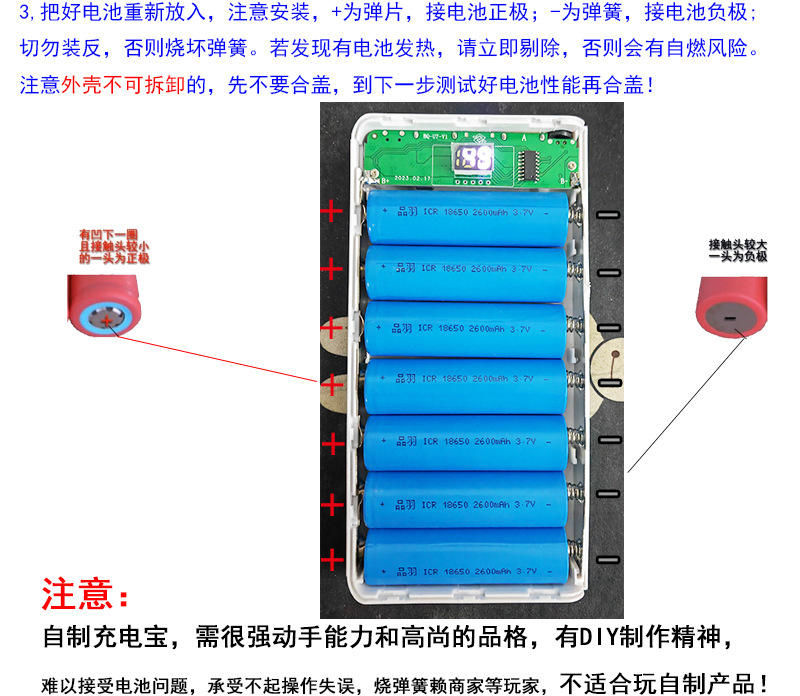

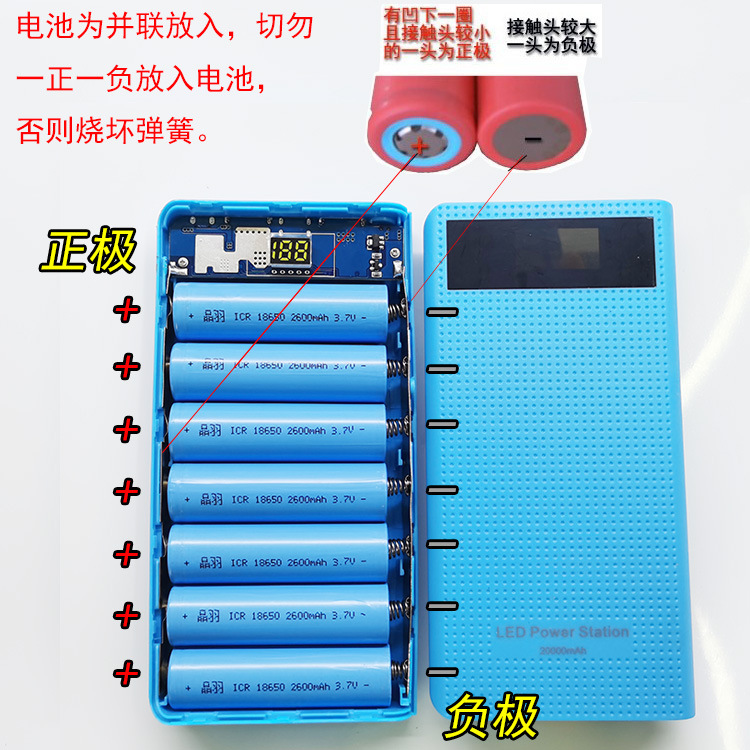

切勿一正一负放入电池，否则烧坏弹簧，（弹片为正极，弹簧为负极）请正确放入，外壳不可二次拆卸，请一次性弄好！

产品仅包含外壳和主板（免焊型）不包括电池，不送充电线。

模具：数显屏7节(冷光屏)

型号：U7188

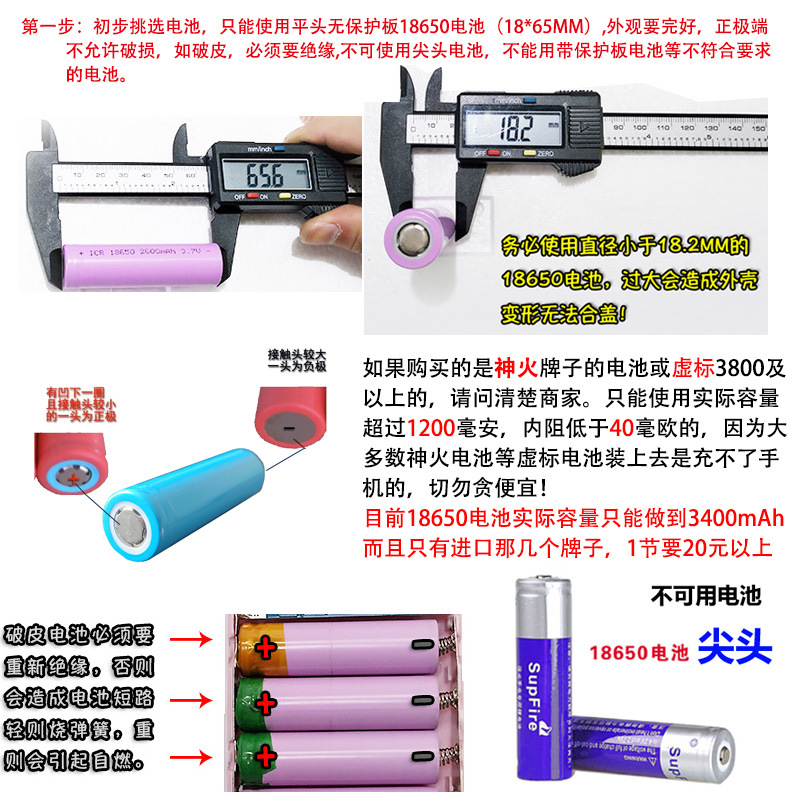

电池类型：18650电池（平头，不带保护板，每节电压必须在3.3-4.2V之间）

不可使用尖头电池，神火牌子等手电筒18650电池

参数：

输出：5V/0.1-2.1A；

输入：5V/0.1-2A;

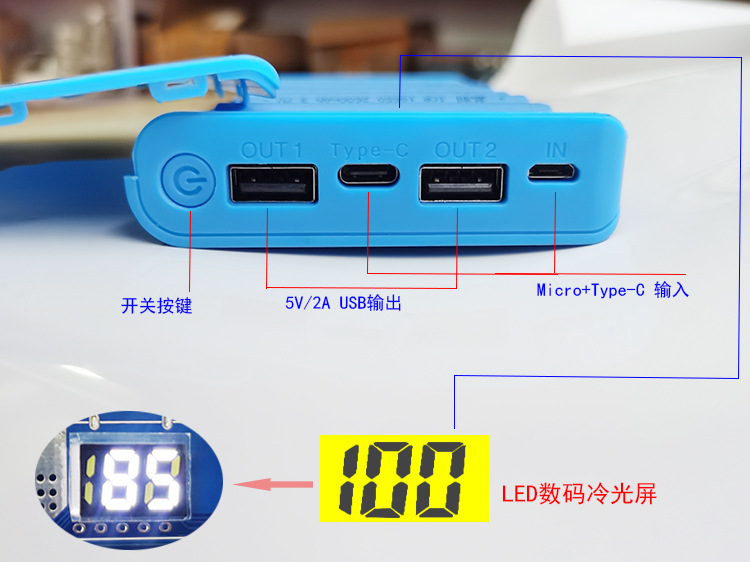

输入接口：Micro+Type-C口

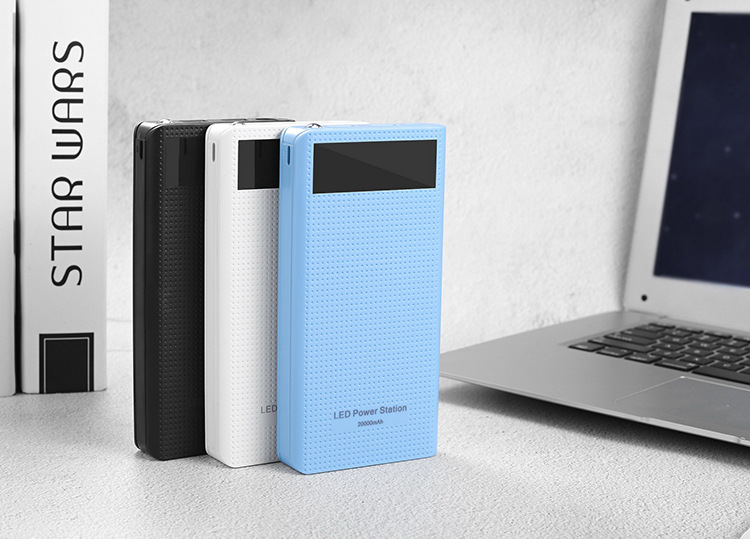

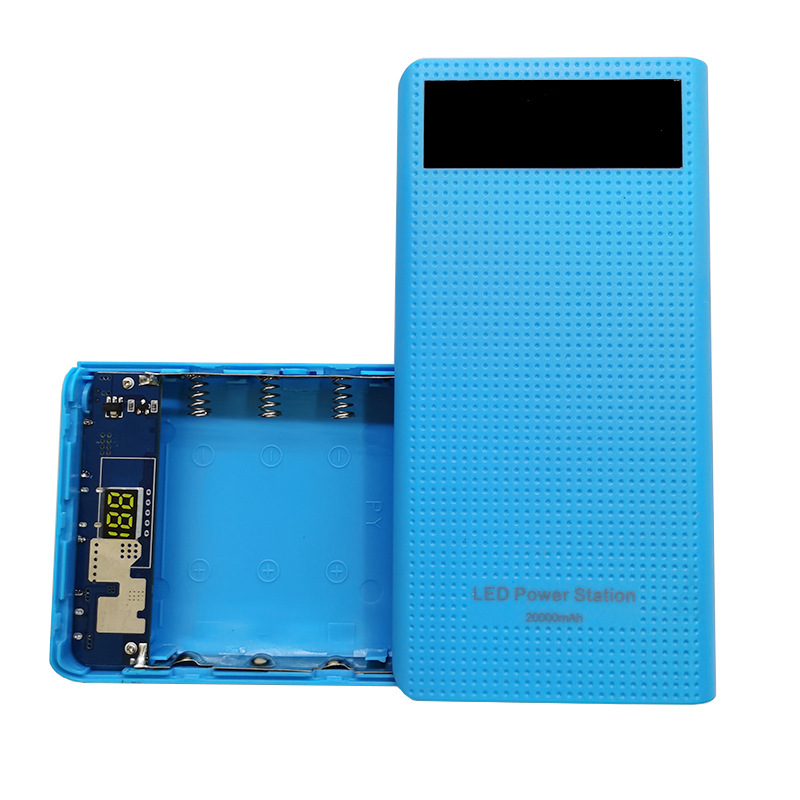

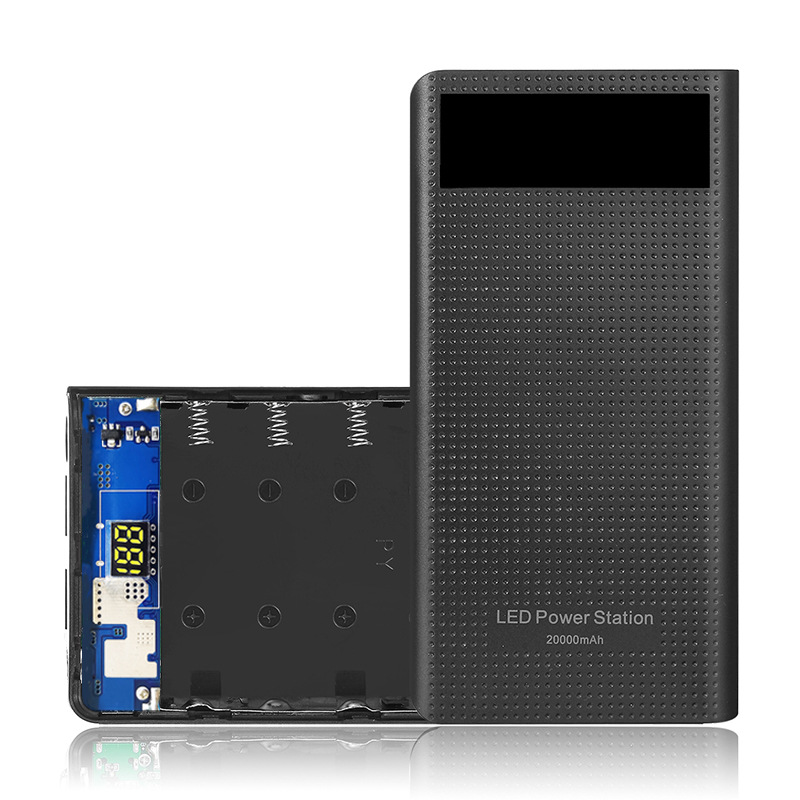

颜色：黑、白、蓝

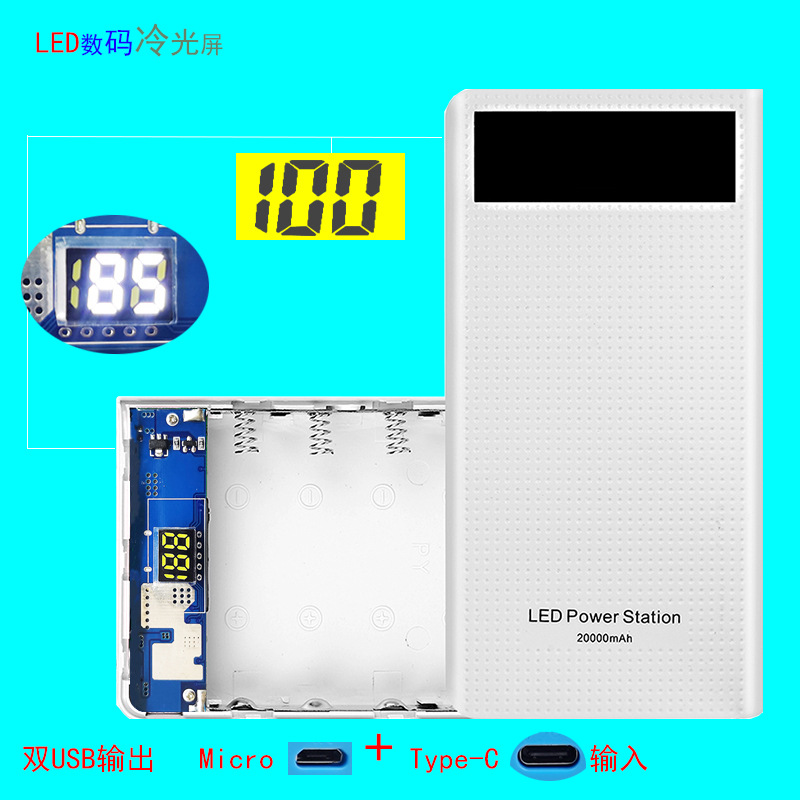

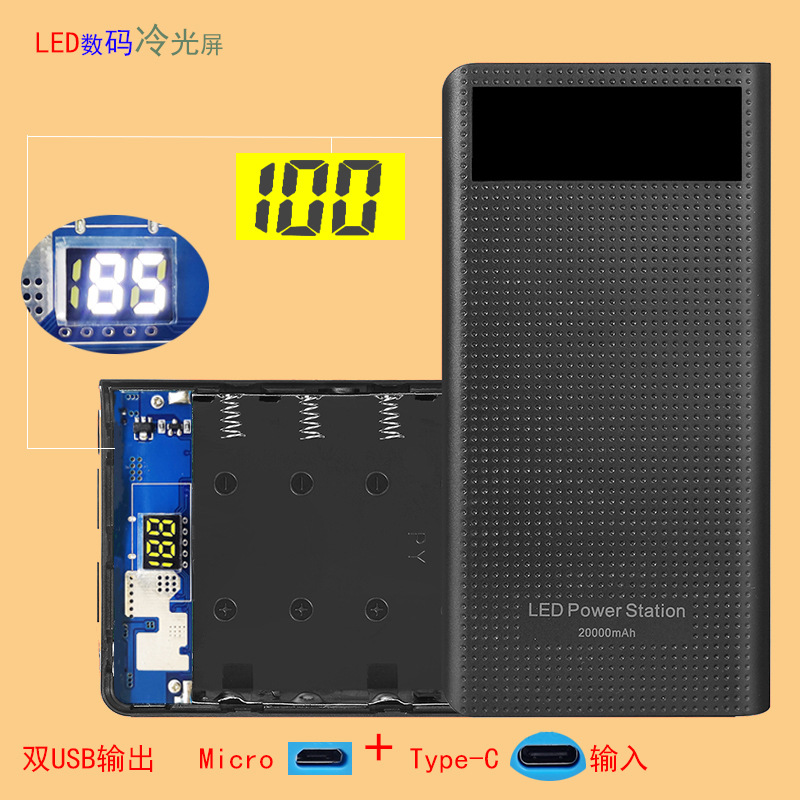

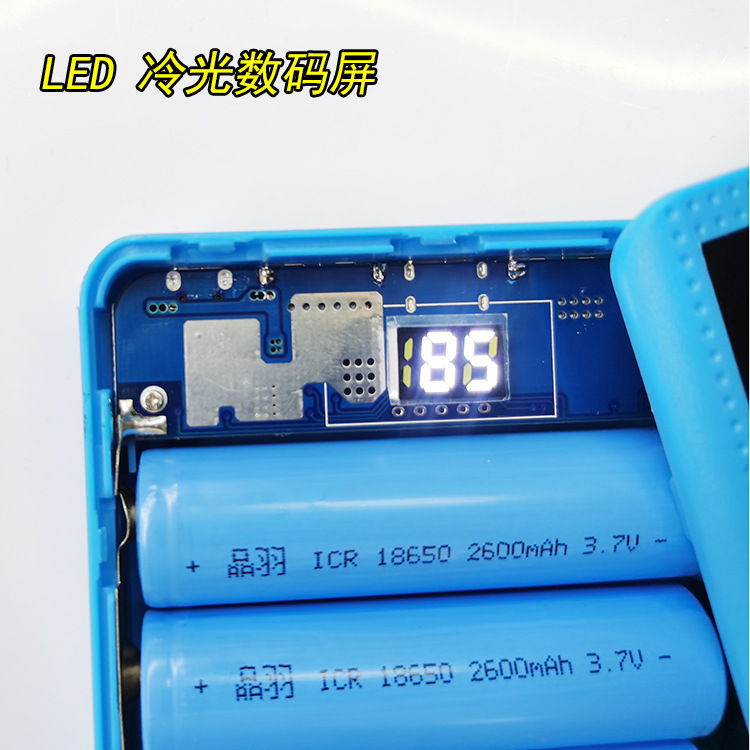

电量显示： LED数码管显示，非工作状态智能自动关机

特色功能：主板加装了防装反保护，电池装反，不烧主板。重装正确，就可以正常使用，但切勿一正一负，会造成电池直接短路烧弹簧。

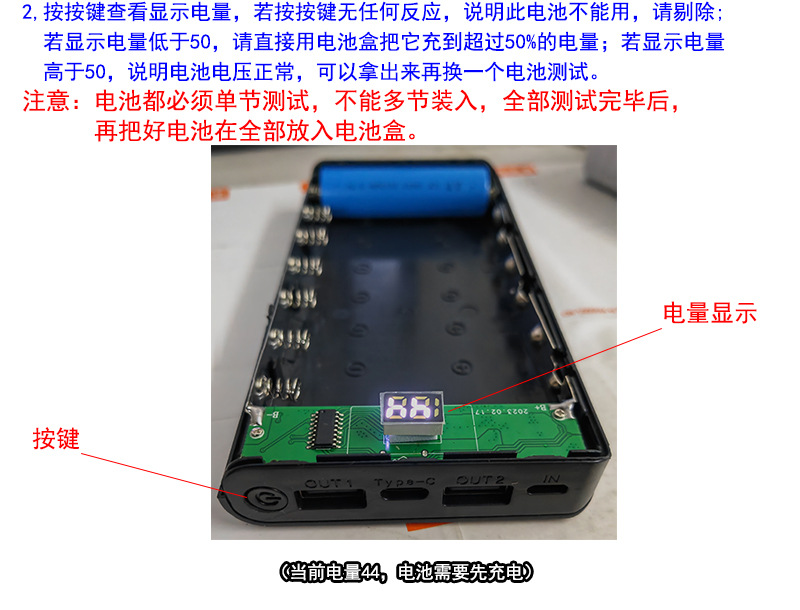

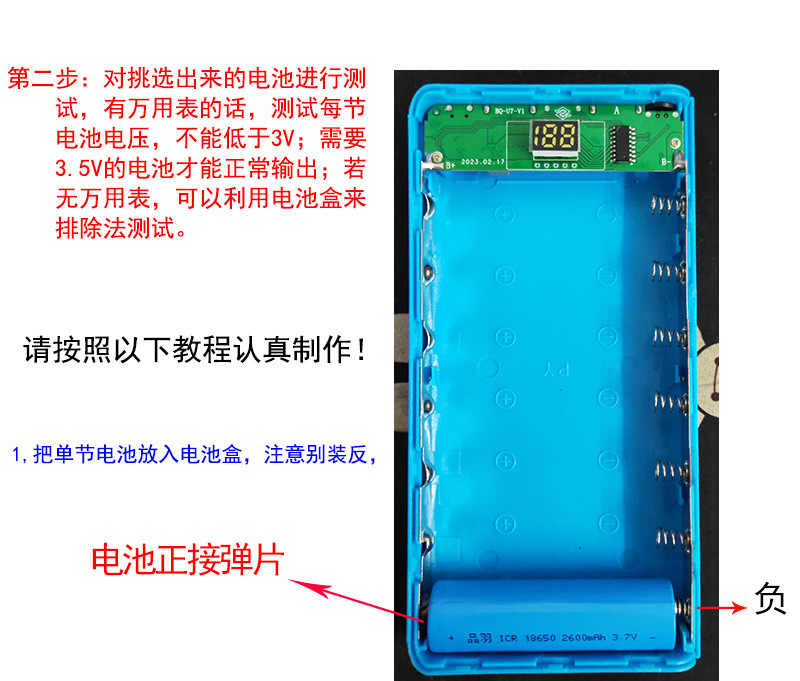

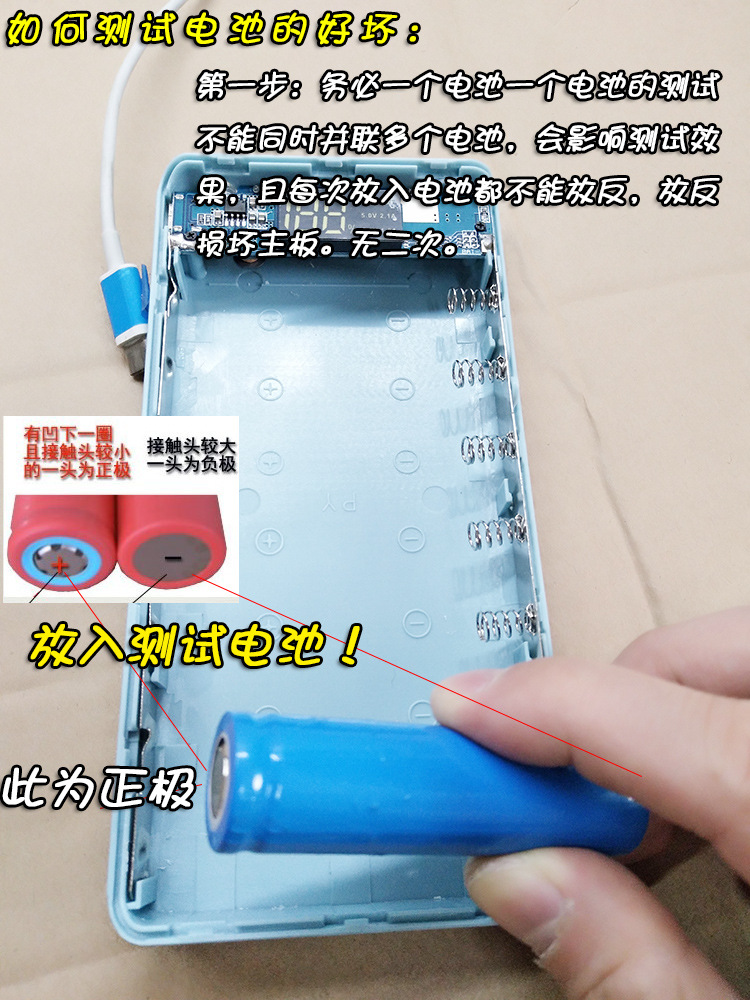

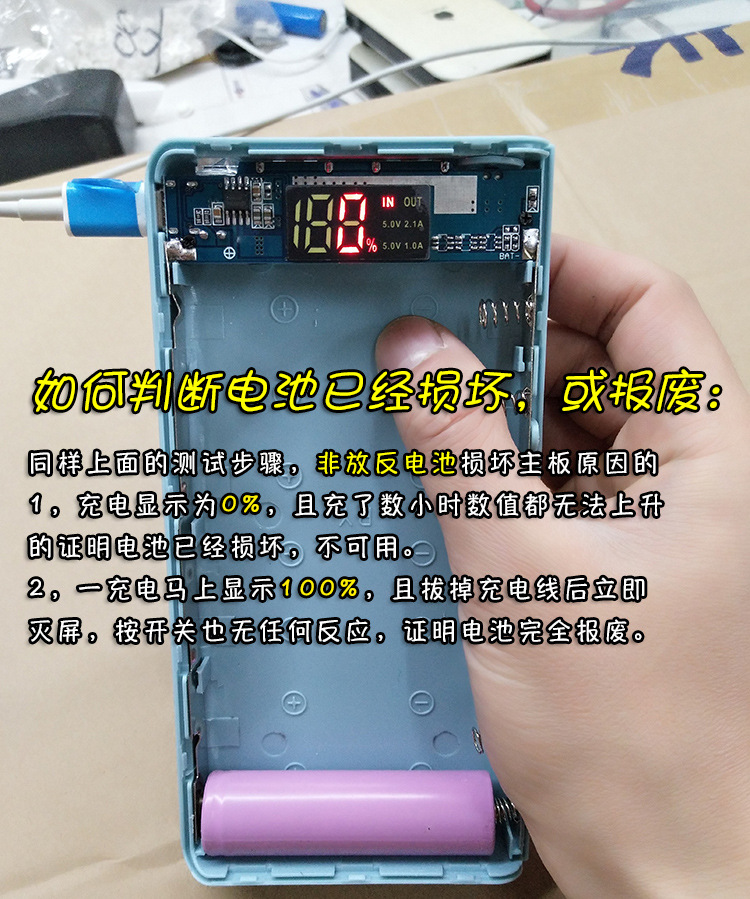

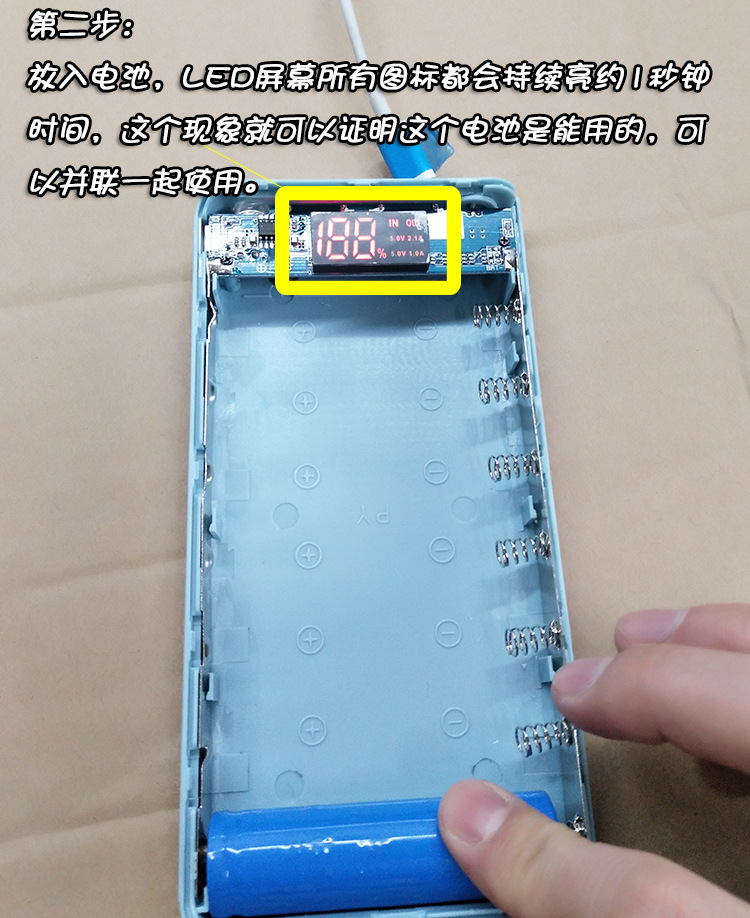

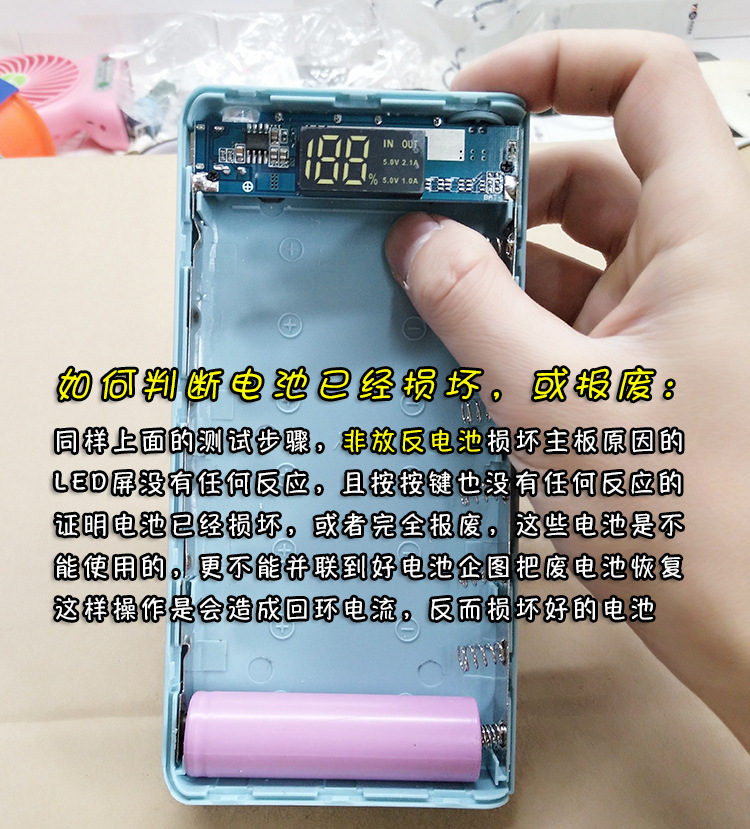

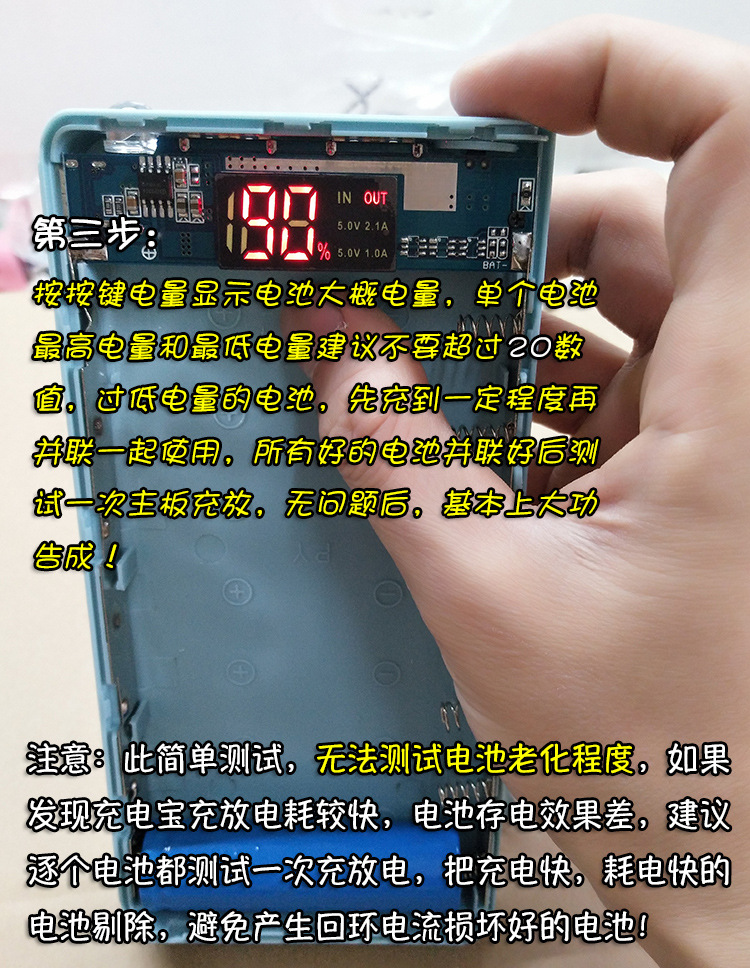

以下是制作教程：

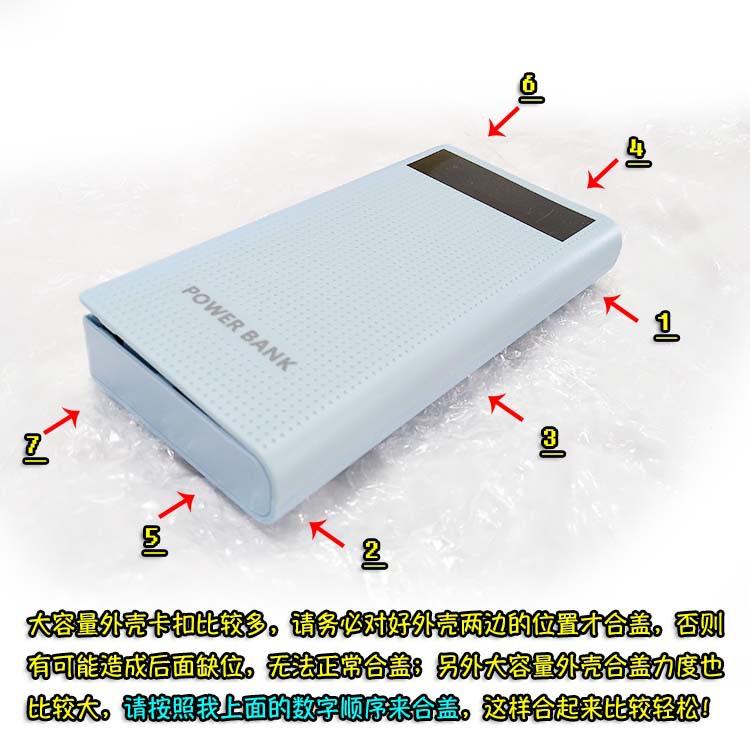

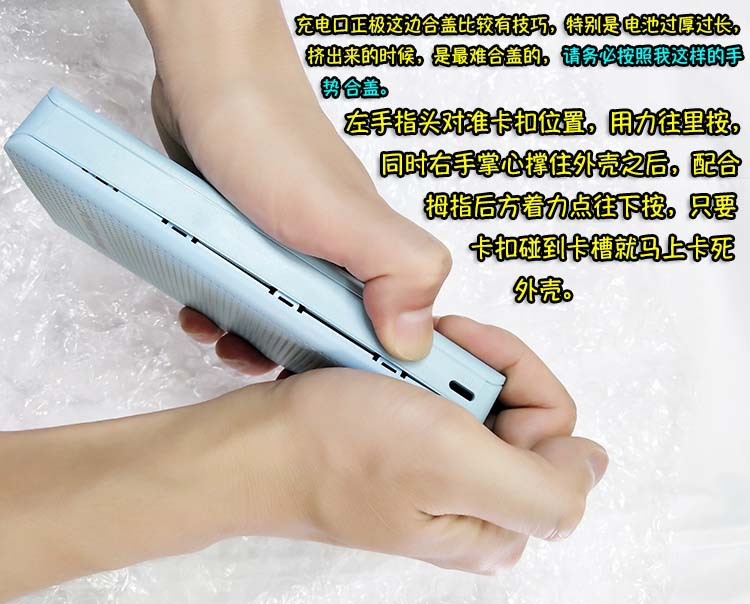

此外壳为反卡扣外壳，请务必按照此图文教程合盖，尤其手势，用力挤的同时，拇指头需要对准卡扣位置用力往里按。

 产品常见问题及解决方法：

1，为什么充电会断电或者自动关机?

原因1，充电线线材较差；原因2，主板欠压，过流保护，电池性能较差，升压输出就会断开；此现象如使用全新电池，内阻较大引起的，特别使用手电筒电池如UltraFire神火牌（任何手电筒18650电池都不可以使用）；若是拆机电池，已老化，剩余循环充放电次数不多，但一般满电情况下，不会断开。

解决方法：使用好点的充电线（至少能过2A）

多装几节电池来减少电池内阻，或更换低内阻电池，使用动力电池效果更佳。

2，关于烧弹簧的原因。

电池一正一负或者破皮导致电池之间直接短路造成的；若输出过程中造成，是电池打火花引起，电池接触不良，电池电压差太大，内阻值相差太大，工作状态中强大的电流会造成弹簧缩水。

解决方法：合盖前务必固定好电池，避免经常晃动；烧掉的弹簧位置需要人工把电池焊起来重新放入，电池破损需要重新绝缘才能使用，内阻值大的电池需要剔除，电压差太大的，需要单独充满才能并联。

3，手机显示100%但充电宝还没有关闭输出。

给手机充电，到显示充满的时候其实有部分虚压，电流一直涓流进去。直到完全充满，不用太担心充坏手机，因为充电器还不是一直输出，也没见充坏手机；这个原理其实是跟截至电流相关的，此芯片最小截至电流是50毫安，只要手机低于这充电电流，充电宝就会无法识别电流，自动关闭输出；因每款手机的最小电流值都不一样，有些手机可能98%就充满，有些手机100%还在充电，尤其手机运行程序比较多的时候充电电流还是蛮大的，也属于正常现象。

4，这款电源盒的实际转换率是多少?

转化率是很难测试的，因为无法获得电池实际容量，电池组具体性能，特别内阻和放电电流，另外加弹簧有接触电阻，输出也有线损，充电环境也有一定影响，如温度等。所以转化率是没有一个准确数据的。但主板的效率是比较容易测试，有直流电源，或者万用表既可以测试，直接套入公式：输入电压*输入电流*X%=输出电压*输出电流（X就是转化率）。我们实验测试出来1A标准放电主板效率为90%；实验25°环境下用全新足10000毫安容量3C电池，1A标准放电转换率大概88%。
