宝贝名称:声控LED旋律灯；
工作电压：3－5.5V
PCB板材：FR-4 A级玻纤板
外形尺寸：3CM*2.3CM
\
\
\
电路功能：

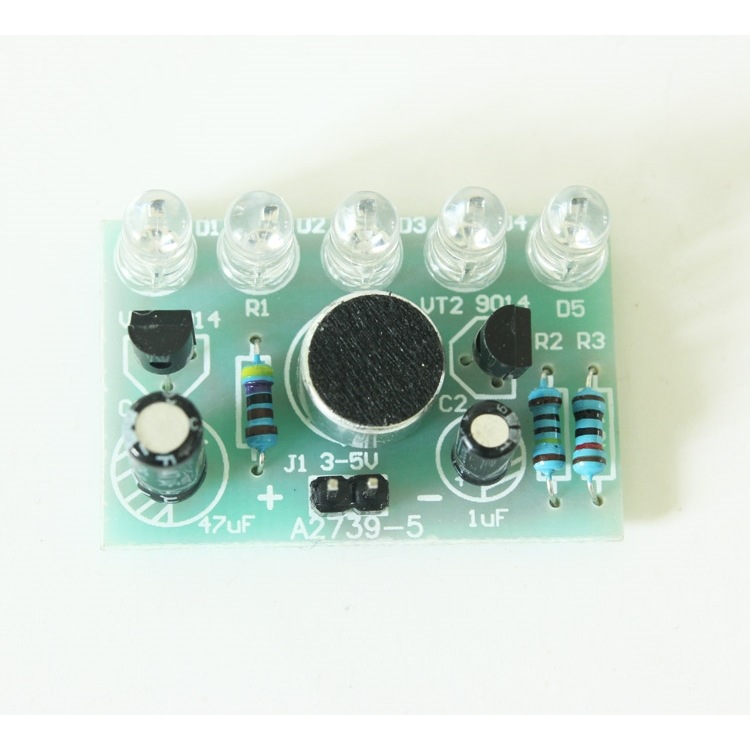

本套件制作成功后5只LED会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞！
\
\

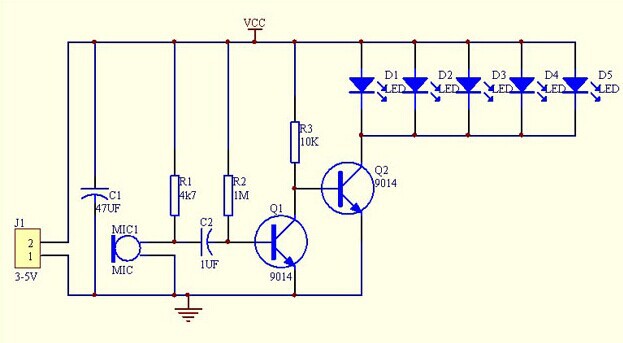

工作原理：声控LED旋律灯主要由电源电路，话筒放大电路，LED发光电路组成。电源由J1输入，C1滤波供电路使用。MIC1将声音信号转化为电信号，经C2耦合到Q1放大，放大后的信号送到Q2基极，由Q2驱动5只LED发光，声响越大，LED灯越亮。
\

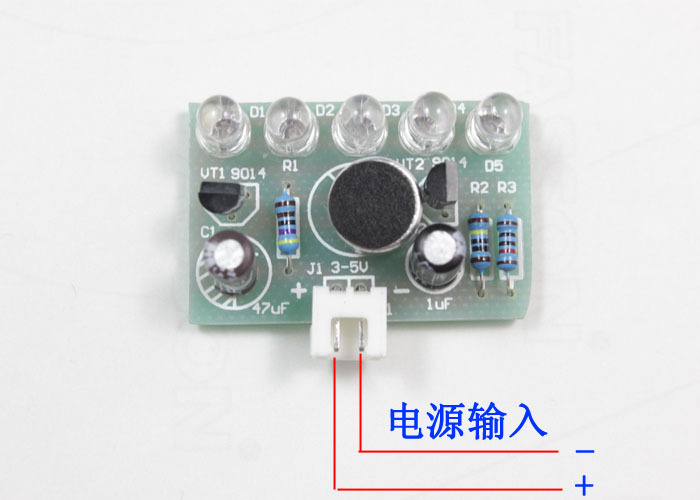

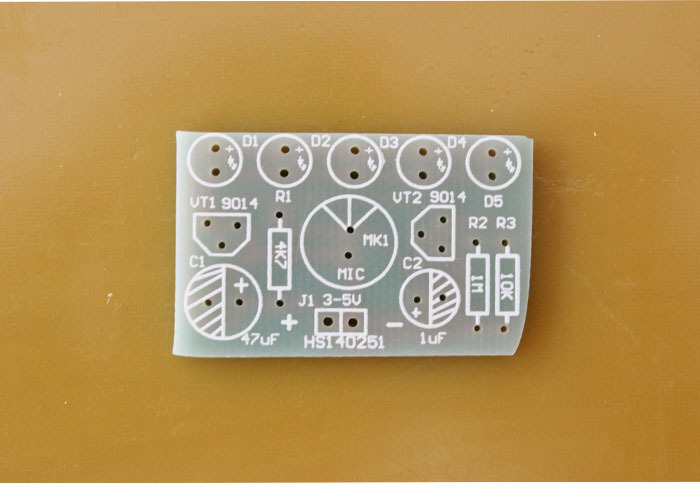

电路板的正面：
\
\

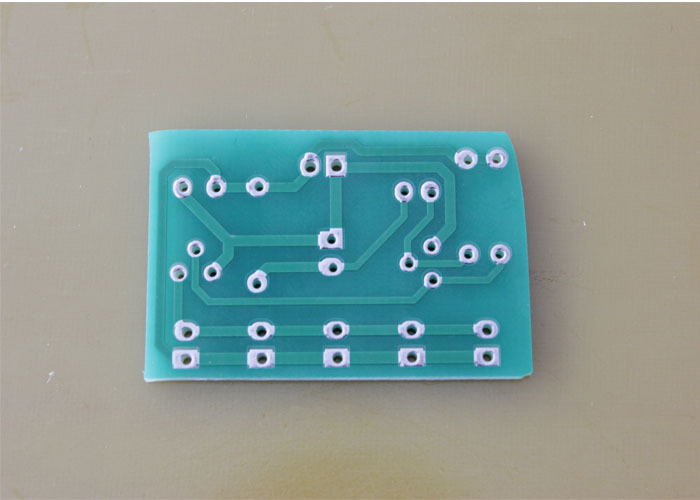

电路板的底面，每个焊点都做喷锡处理，方便焊接，避免氧化。
\
\
\
\
