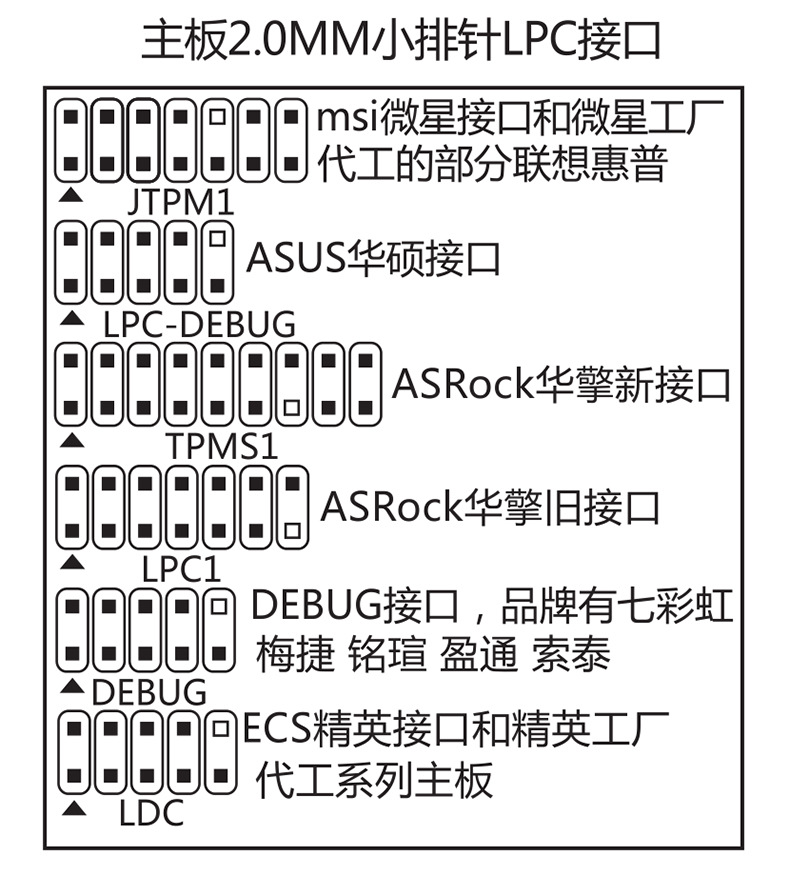

一、认识各种品牌主板LPC接口及接口第 1 针方向点，接口图片可在购买台式机四合一诊 断卡的描述处查看或以下接口图片。

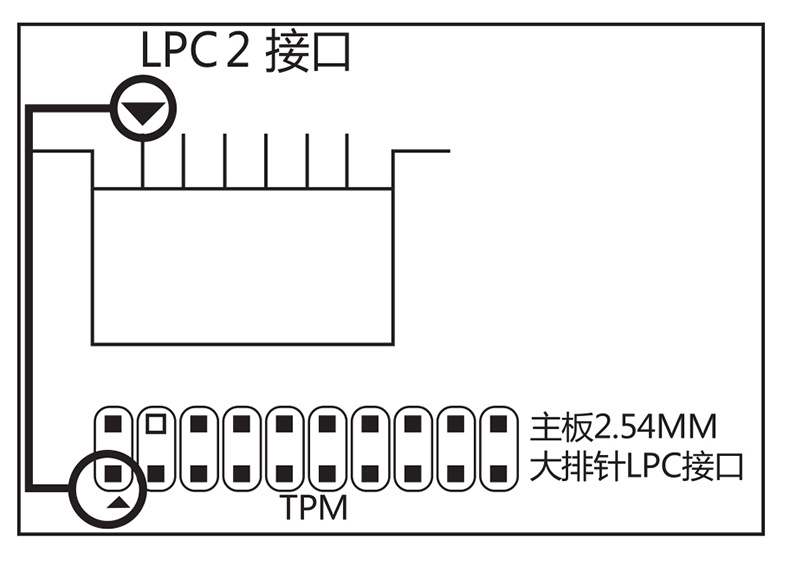

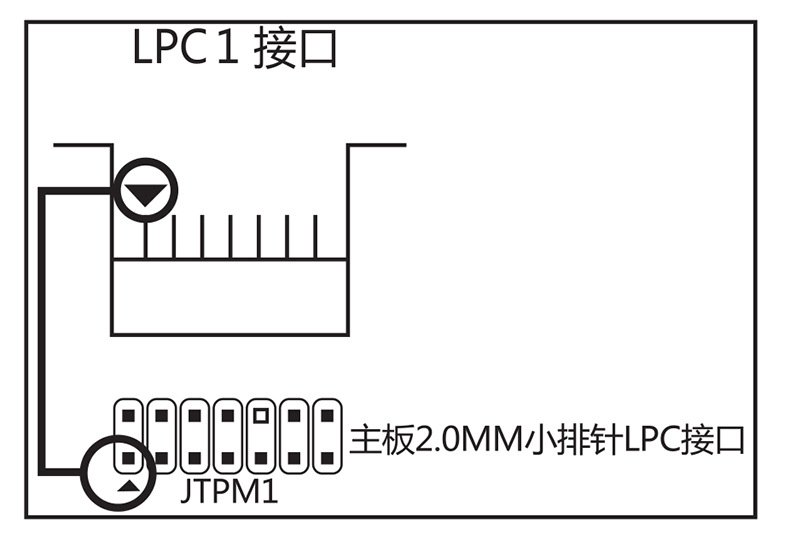

二、台式机四合一诊断卡第一针对着主板 LPC 接口第一针即可如图：

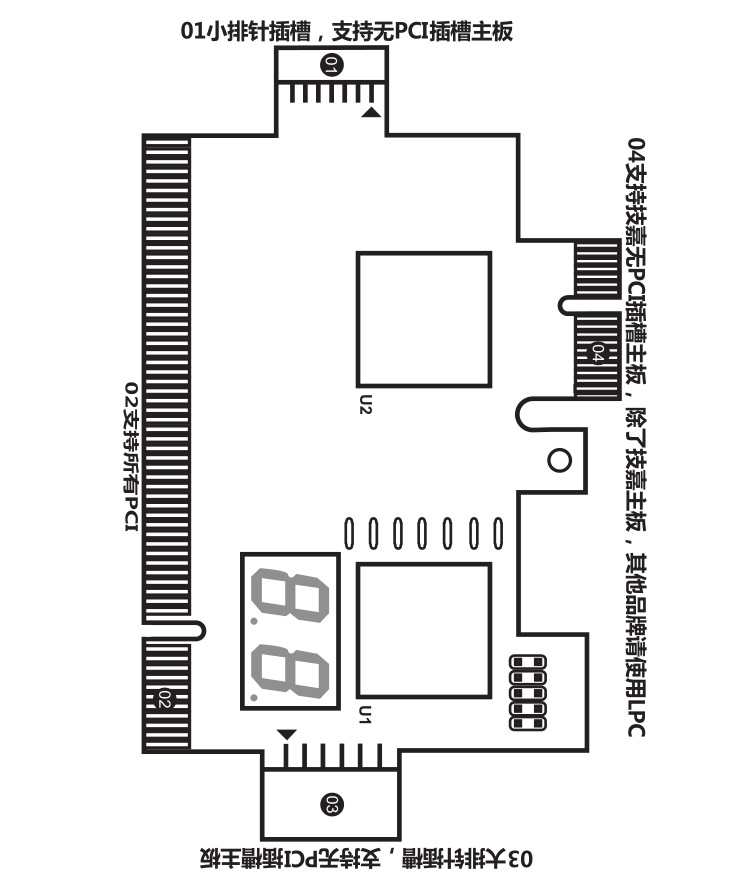

台式机四合一诊断卡LPC接口简介,为了正确的将台式机四合一诊断卡放置主板中，台式机四 合一诊断卡 LPC 接口和主板LPC接 口有两 个对起点, 三角指示为Pin 1
三、注台式机四合一诊断卡接口和主板LPC 接口不对，是可以使用的，台式机四合一诊断 卡对着主板LPC接口第一针即可， 主板LPC 接口多出或少数的针脚不必管他。
四、了解主板跑码接口有许多客户疑问，为什么PCI-E 不支持所有品牌主板呢？假设有PCI-E 能支持所有品牌主板的话，那么就没有必要LPC 跑码了，主板LPC 接口就是用来跑码的，所以客户无需搜索查 找有没有PCI-E通用的卡,台式机四合一诊断卡 已经是比较好了请放心使用。PCI-E插槽跑码是 技嘉方案，只有技嘉主板才有 BIOS 代码送到PCI-E插槽上，其他品牌都把 BIOS 代码送到LPC 排针接口上，有的送到 PCI 插槽上。技嘉主板跑码接口有PCI 和 PCI-E少数用 LPC , 有的 PCI可以跑码了, 那么PCI-E 就不会跑码，反过来，无PCI 槽,那么PCI-E 就会跑码。其他品牌都是采用PCI 和 LPC 接口跑码，有的PCI 可以跑码了，那么 LPC 就不会跑码，反过来，无PCI 槽,那么 LPC 就会跑码。每个主板都是有一个接口可以跑码 ,接口有 BIOS 代码 都可以跑码，接口没有 BIOS 代码肯定是不会 跑码，总之每一块主板有一个接口可以跑码就可以了。
五、显示00 请更换接口测试 ,无PCI 槽更换LPC , PCI-E不跑码更换 PCI ,每个主板只有一个接口可以跑码, 显示 00 用户切换下接口 测试。

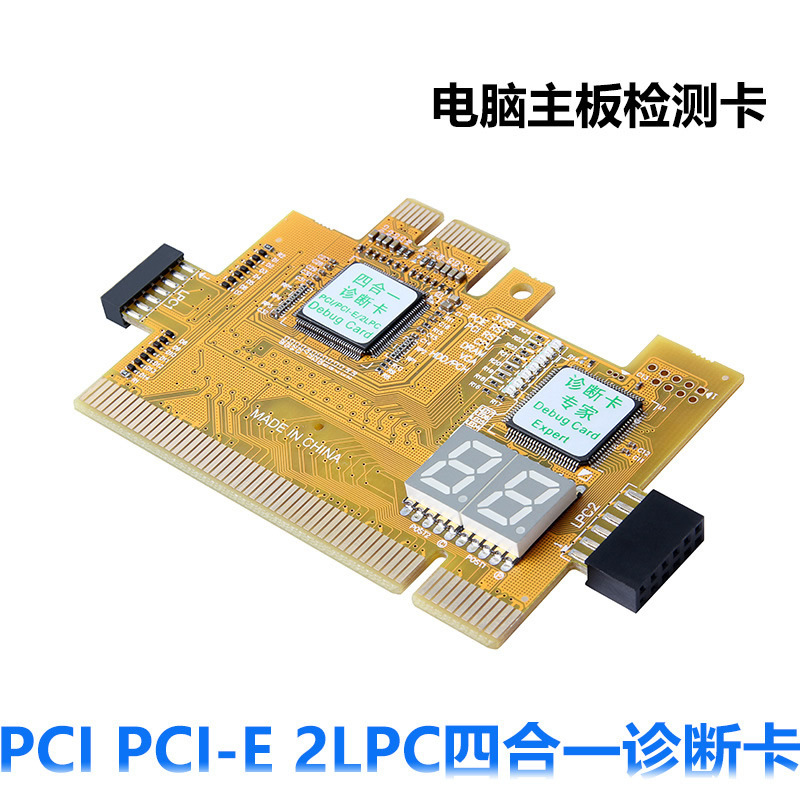

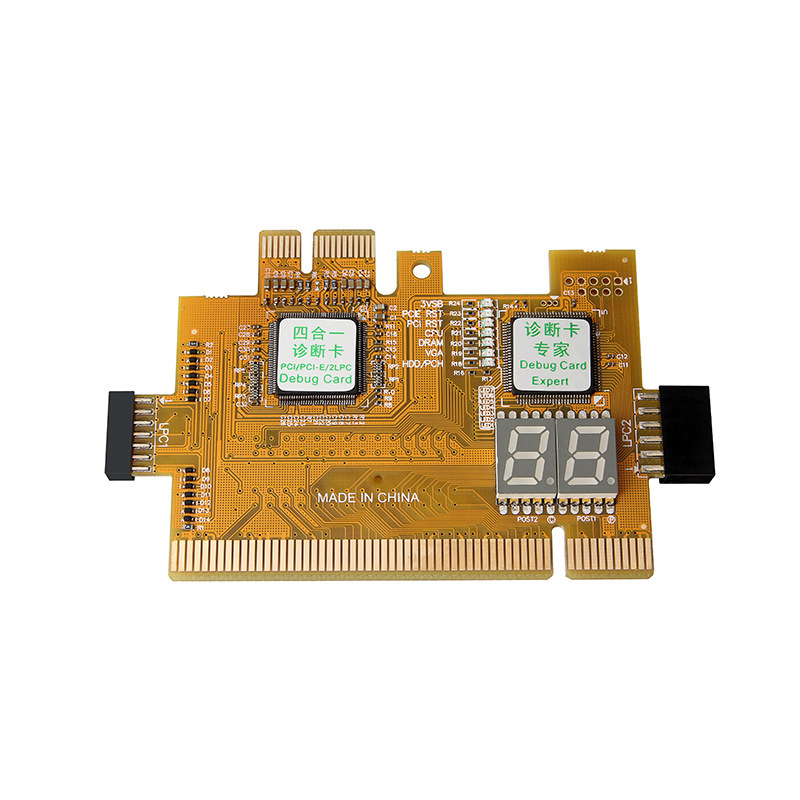

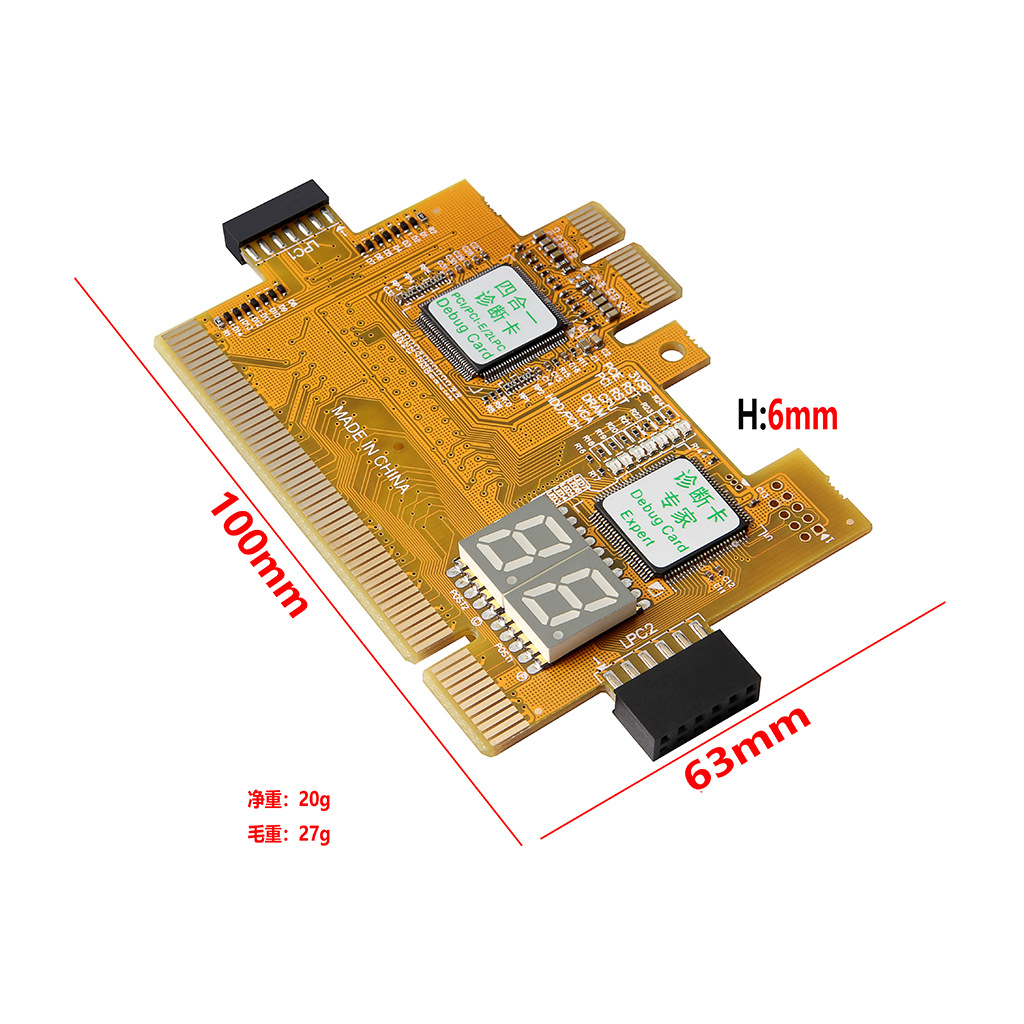

六、台式机四合一诊断卡 全视图
