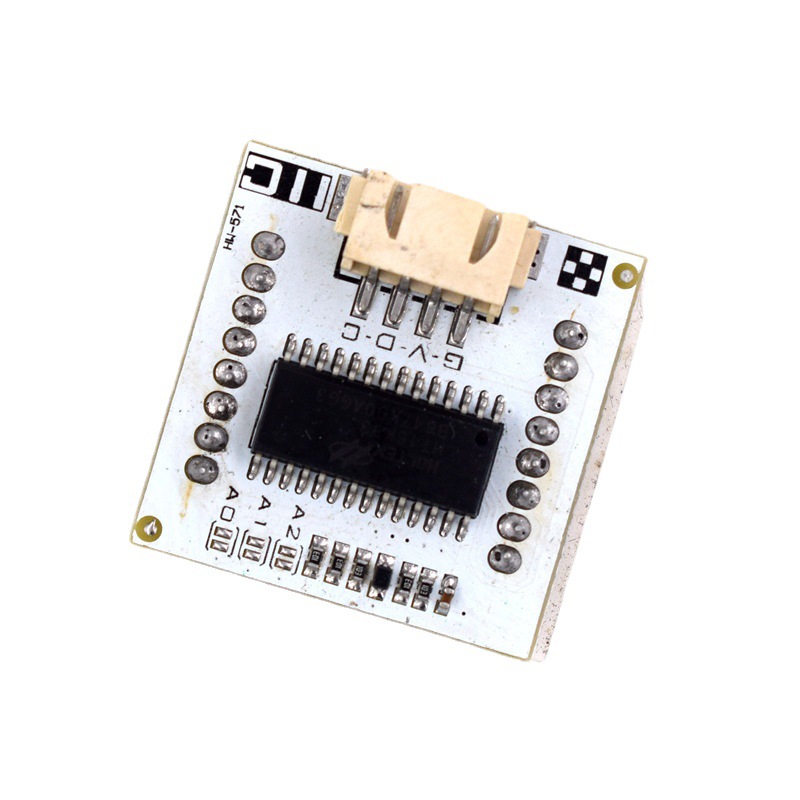

模块为HT16K33驱动的8*8红光点阵。通信类型为I2C，可以接arduino及其它单片机。
输入电压：+4.5-5.5V
输入类型：数字信号
接口端子：XH2.54×4
引脚定义：G-地 V-电源 D(SDA)-串行数据 C(SCL)-串行时钟
尺寸：15*15*3mm
模块重量：35g
模块的数据通信接口为I2C，只有单片机有该接口就可以实现对它的控制，具体的实现需要自己去编写代码。下面以arduino nano开发板控制模块为例说明模块的使用方法。

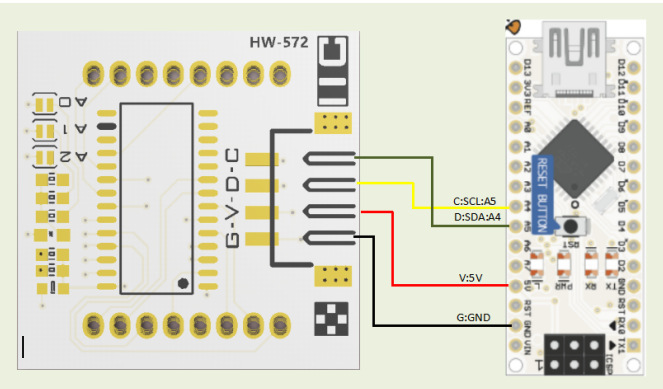

（1）接线说明

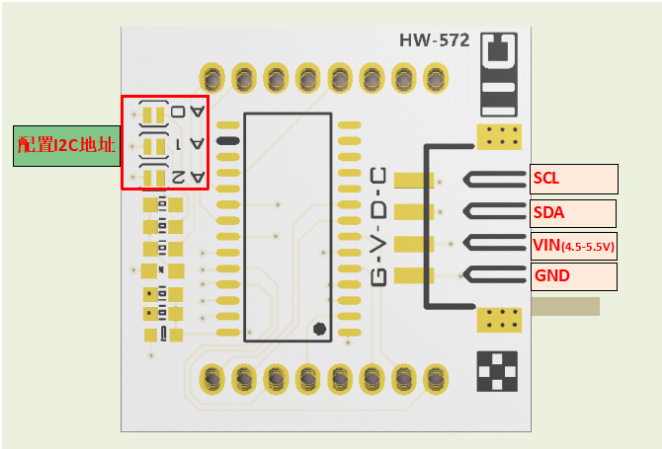

（2） 针对挂载多个I2C设备地址有冲突时，可通过连接板上的A0、 A1、 A2设 置I2C地址。模块默认地址为0X70.
