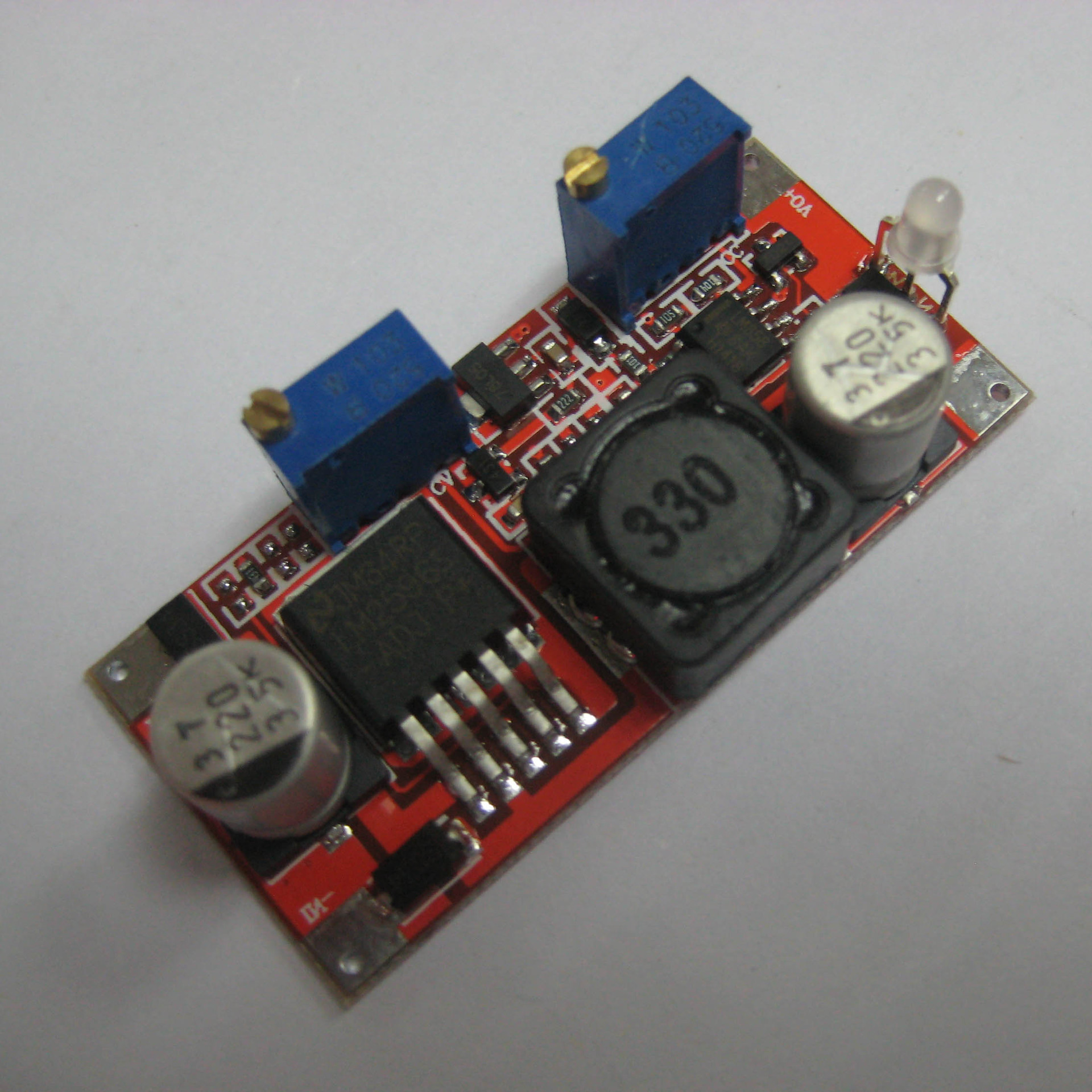

模块参数

模块性质：非隔离降压恒流、恒压模块（CC CV）

         （要求输入电压高于输出电压）

适用范围：大功率LED恒流驱动,锂电池充电,4V、6V、12V、14V、24V电瓶充电、镍镉镍氢电池（电池组）充电,太阳能电池板,风力发电机

输入电压： 7-35V

输出电压：（1）连续可调（1.25-30V）默认发货

          （2）固定输出（1.25-30V之间任意选择）

 输出电流：3AMAX

恒流范围：0.25-3A（可调）

最低压差：2V

输出功率：自然冷却15W，加强散热25W

转换效率：90%（最高90%（输出电压越高，效率越高）

输出纹波: 20M带宽  （仅供参考）

输入12V 输出5V 3A 60mV(MAX)

工作温度：工业级（-40℃到 +85℃）（环境温度超过40度，请降低功率使用，或加强散热）

满载温升：45℃

空载电流：典型10mA(12V转4.2V)

负载调整率：±1%

电压调整率：±0.5%

恒流精度和温度：实际测试，模块上温度从20度变化到100度，恒流值变化小于1%（恒流值1A）

动态响应速度：5% 200u

指示灯：双色指示灯，充电中指示灯红色，充电完毕指示灯绿色（不接负载为绿色）

外形尺寸：49*24*14mm

电位器调节方向：顺时针加，逆时针少  靠近 输入的电位器为电压调节（CV），靠近输出的电位器为电流调节（CC）

指示灯：双色指示灯，充电中指示灯红色，充电完毕指示灯绿色（不接负载为绿色）

输出短路保护：有，恒流（当前设置恒流值）

输入反接保护：有，

输出防止逆流：有，输出已经在内部串联个防止逆流 二极管。

电池充电 使用方法：

1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；

4.调节恒压电位器使输出电压达到浮充电压；

（以上步骤为空载不接上电池调节）

5.接上电池，试充。

LED恒流驱动 使用方法：

1.确定您需要驱动LED的工作电流和最高工作电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；

4.调节恒压电位器使输出电压达到LED最高工作电压；

（以上步骤为空载不接上LED灯调节）

5.接上LED，试机。
