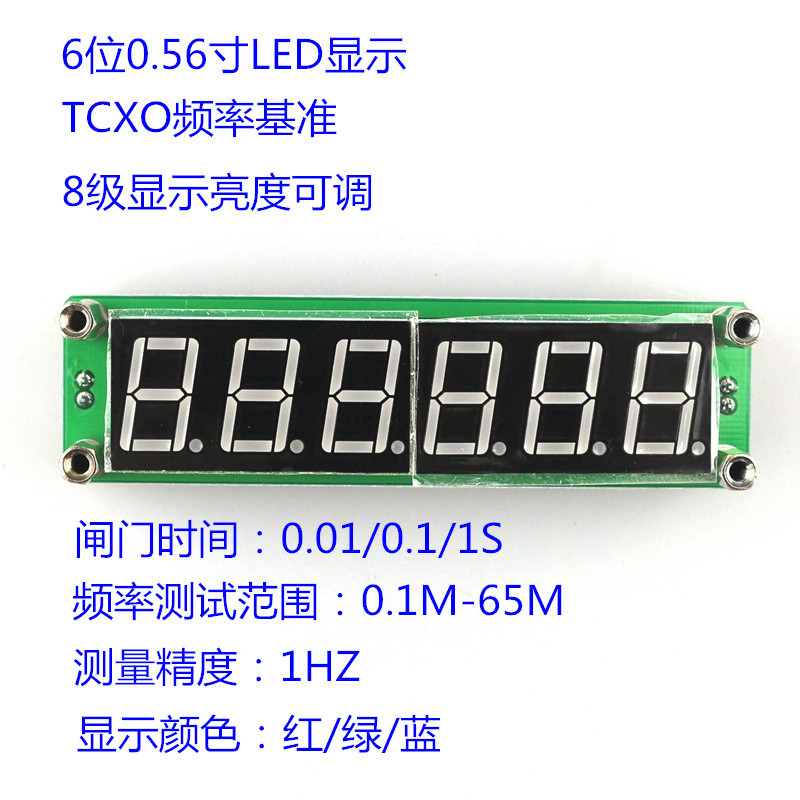

PLJ-6LED是专为论坛HAM友设计的高性价比的六位LED频率显示模块，主要用于收发信机等设备频率值的显示，也可用于常规频率测量。本模块具有小巧精致，性能可靠，视觉效果好，成本低廉等特点。

主要特点：

⊙以Microchip公司PIC16F648A为核心的65MHz频率计。

⊙频率基准采用温度补偿型压控晶体振荡器(±2.5 ppm VC-TCXO)。

⊙采用独特的闸门控制方式和精准的时间算法(非中断方式)。

⊙闸门(显示刷新)时间0.1秒，实时显示频率值。

⊙频率测量精度10Hz/100Hz(右移一位)可选。

⊙双中频设计，中频值及加/减模式可单独预置，互不影响。

⊙显示驱动采用LED显示专用芯片，数码管亮度高，对外干扰少。

⊙采用六位0.56英寸数码管显示，无效零自动消隐，八级亮度可调。

⊙电路简洁，结构合理，双按键控制，操作简单。

⊙各项设置自动保存，开机直接调用。

技术参数

1.闸门时间

0.1秒

2.测量通道

输入阻抗：高阻

测量范围：0.1 MHz ~ 65 MHz

测量精度：10 Hz

灵敏度：优于60mVPP

3.中频设置

独立双中频设计，中频调整最小步距为100 Hz，中频范围0 ~ 99.9999 MHz，可设置加中频或减中频模式。

4.频率基准

采用5032封装13.000MHz温补压控晶体振荡器（VC-TCXO），频率稳定度为±2.5 ppm。

5.工作电压

直流输入：DC 8V~15V（有电源极性反接保护）或DC 5V（需硬件设置）。

6.工作电流

最大90 mA

7.显示位数

六位共阳极LED显示，最高显示六位数字。

用户手册下载地址：https://pan.baidu.com/s/1nvcJ17F

请仔细阅读说明，本店不提供技术支持。
