YF-S401水流量传感器

产品介绍

----------------------------

      水流量传感器主要由塑料阀体 、水流转子组件和霍尔传感器组成。它装在热水器进水端，用于检测进水流量，当水通过水流转子组件时，磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲信号，反馈给控制器，由控制器判断水流量的大小，进行调控。

使用注意事项

----------------------------

• 严禁剧烈冲击以及化学物质的侵蚀。
• 严禁抛掷或碰撞。
• 介质温度不宜超过120度

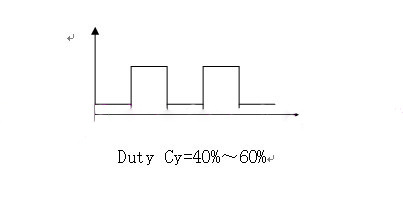

输出波形图

----------------------------

引出线方式

----------------------------

1 红    IN   接正极

2 黄  OUT  信号输出线

3 黑  GND  接负极

4 绿    R    温度感应（3950K 50K或3950K请客户根据自己的要求选）

• 频率：F=5.5*Q(L/Min)-3
• 误差：±2%
• 电压：3.5-24VDC,电流不能超过10mA，流完一升水输出330个脉冲
• 即频率计算=常数5.5*单位流量（L/min）*时间（秒）-3

产品特点

----------------------------

1、本产品外观轻巧灵便,体积小,便于安装.

2、叶轮内部镶有不锈钢轴，上下穿通分散受力点永远耐磨.

3、密封圈采用日本进口丁晴胶制作，上下受力的结构永不漏水.

4、霍尔元件采用进口,并且用灌封胶封装,防止进水,永不老化.

5、所有原材料均有符合ROHS检测标准

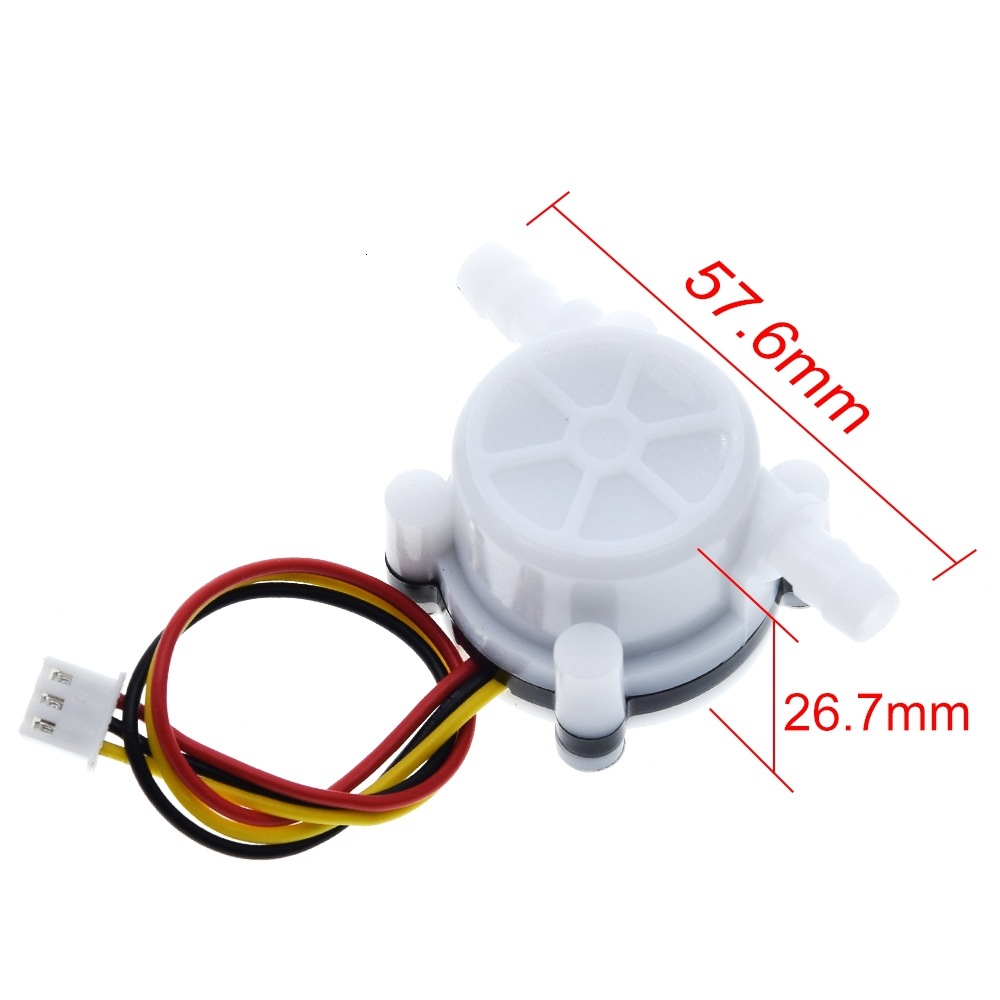

产品参数

----------------------------

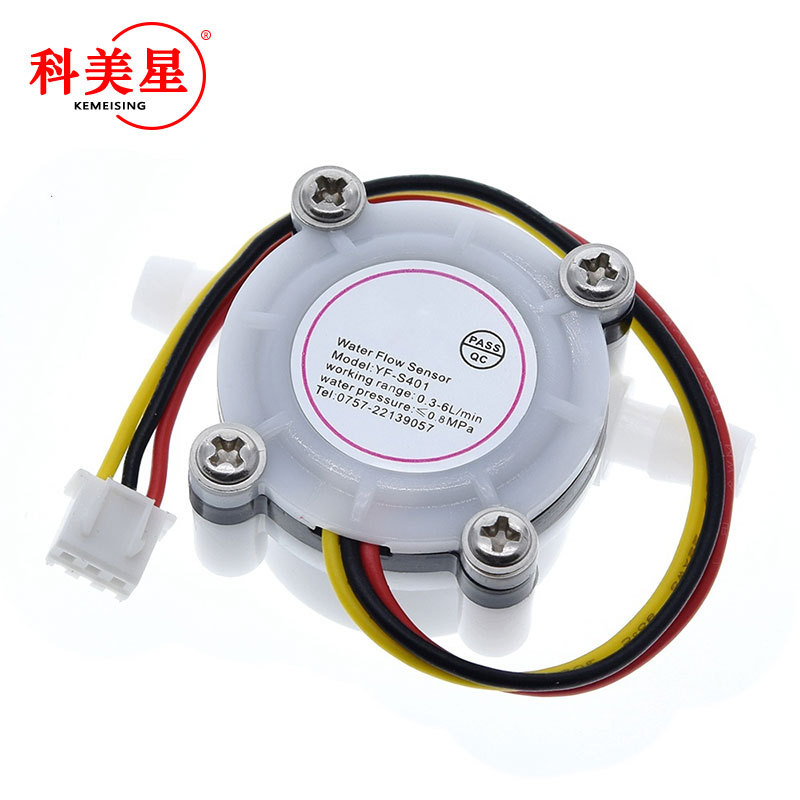

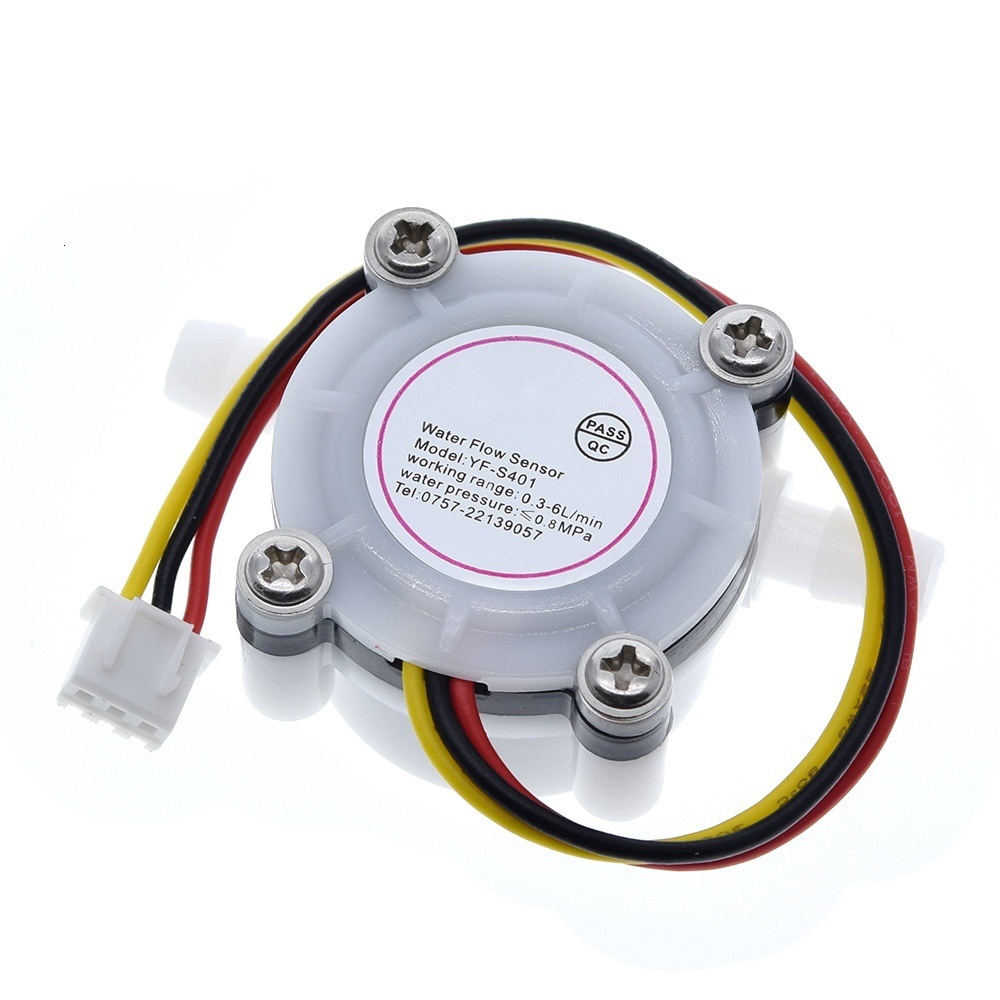

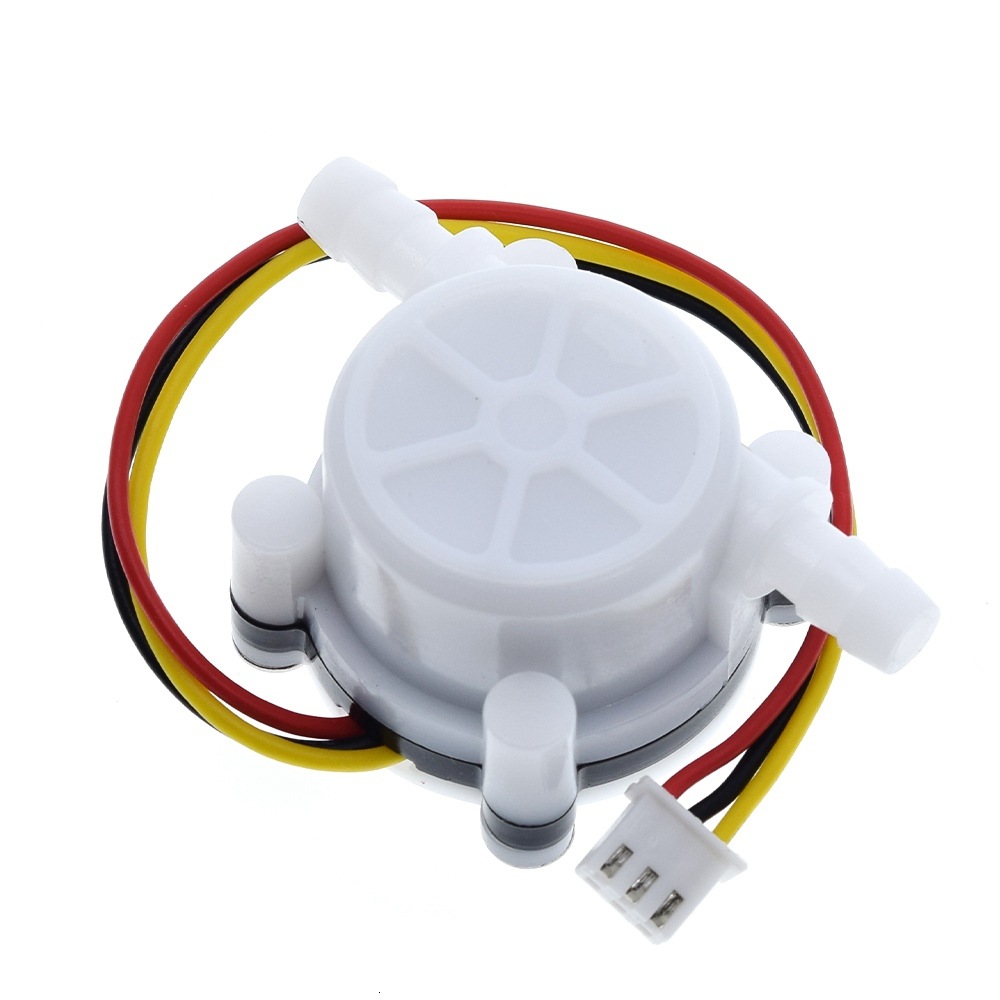

产品图片

-----------------------------
