模块亮点：

1.蓄电池充放电控制，设定好后自动断电；

2.可以设定充放电时间；

3.带串口通信功能，可通过串口实时监测继电器的工作状态；

4.额外一路信号输出，当满足继电器导通条件，输出高电平，可以控制别的设备。

5. 有一键急停功能（STOP键），带反接保护，反接不烧；

工作模式：

电压上限：UL1，电压下限nL1，电压上限要大于电压下限（UL1>nL1）

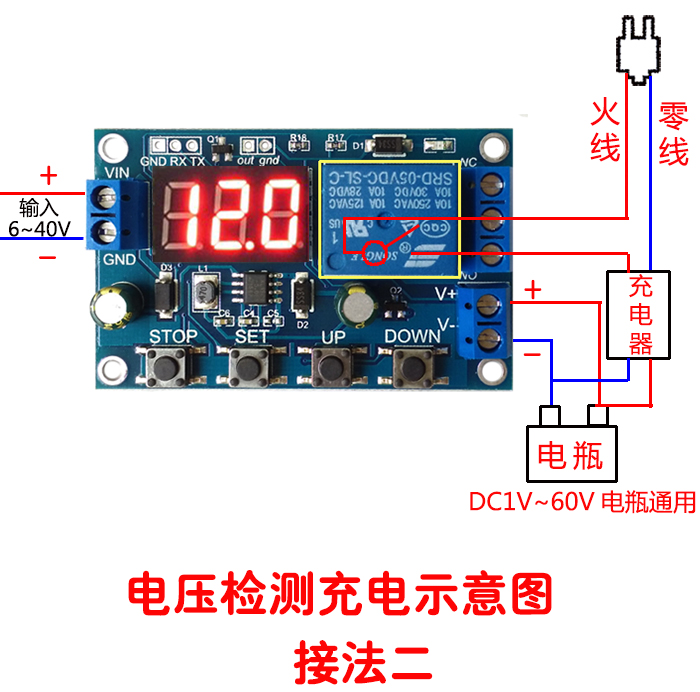

U-1：充电测量：当测量电压低于下限电压，继电器吸合，高于上限电压，继电器断开；

U-2：充电测量时间控制：设定充电时间（OP）；当测量电压低于下限电压，继电器吸合，吸合后开始倒计时OP时间，时间到了，继电器断开；高于上限电压，继电器断开。

U-3：放电检测：当测量电压低于下限电压，继电器断开，高于上限电压，继电器吸合；

U-4：放电检测时间控制：设定放电时间（OP）；当测量电压高于上限电压，继电器吸合，吸合后开始倒计时OP时间，时间到了，继电器断开；当测量电压低于下限电压，继电器断开；

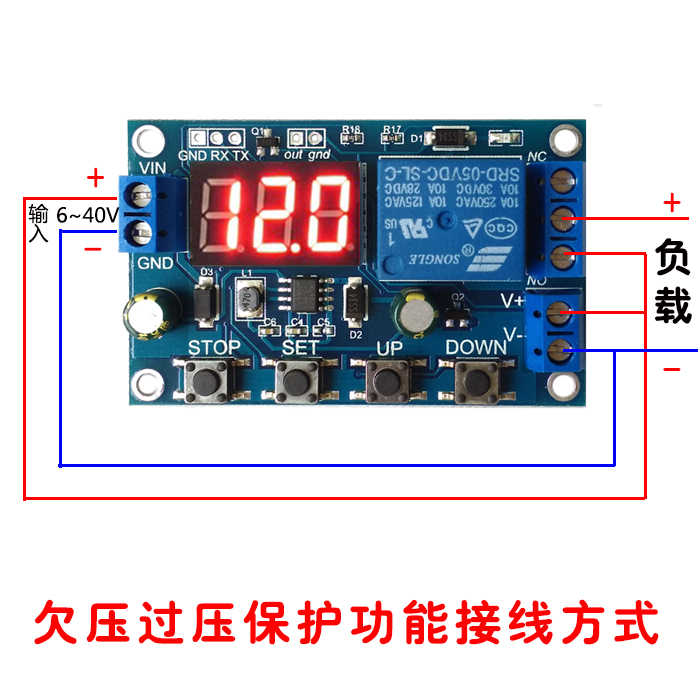

U-5：区间内吸合：当测量电压介于上限和下限之间时，继电器吸合，其他情 况断开；

U-6:区间外吸合：将测量电压低于下限电压或高于上限电压时，继电器吸合，其他情况继电器断开；

产品参数：

1：供电电压：DC6--40V，电压检测范围DC 0--60V,适合60V以下的各种蓄电池，电压测试误差±0.1V。

2：充放电时间（OP）范围：0--999分钟。

如何设置参数

1. 首先确定继电器的工作模式；

2. 根据继电器的工作模式，在主界面（模块上电时，会闪烁下当前所处的工作模式（默认U-1模式），然后进入主界面，）“长按SET键2秒后松开”进入模式选择界面，通过短按UP、DOWN按键来选择要设置的模式（U-1~U-6）；

3. 选择好要设置的模式后（例如U-1）短按SET键设置相应的参数，这时要设置的参数会闪烁（UL1电压上限，nL1电压下限，OP导通时间），通过UP 、DOWN调整参数值，支持长按（快速增加或减少）与短按（增加或减少1个单位）；短按SET键，设置当前模式的下一个参数，过程同上；

4. 设置好选定模式的参数后，长按SET键2秒后松开，当前设置好的模式会闪烁下，然后返回到主界面，设置参数成功，非常简单！

5. 在主界面，短按DOWN按键，实现电压与时间的切换，非常简单。

模式选择界面：长按SET键进入，设置完成后，长按SET键退出，回到主界面，非常简单！
