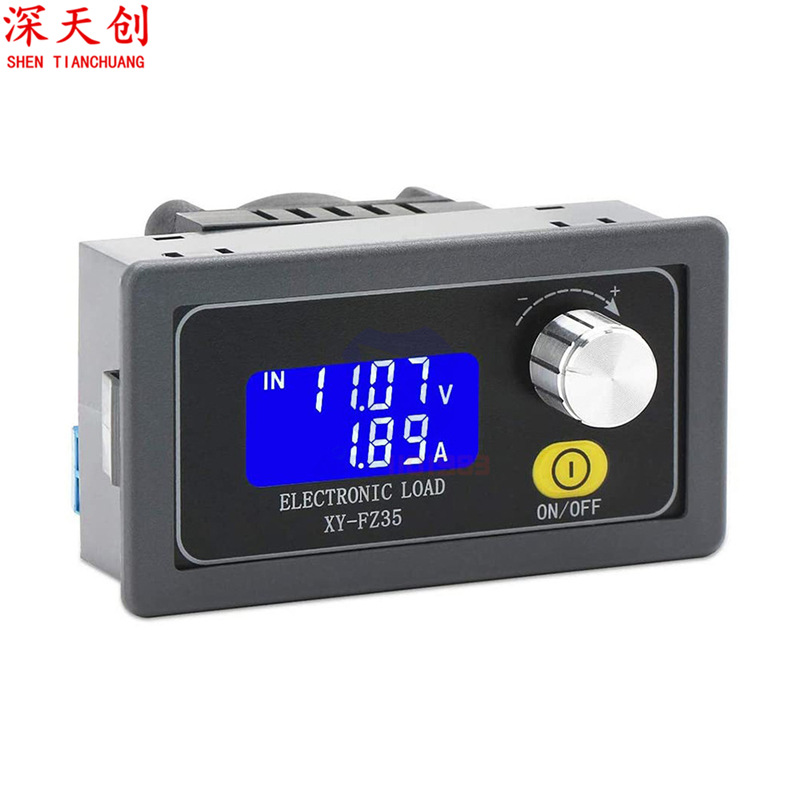

智能温控电子负载，界面清晰，操作简单，具有完善的保护机制

专利已申请，仿造必究！！！

功能说明：

1. 可以显示电流A 电压V 功率W 容量Ah及放电时间；

2. 具有完善的保护机制；

3. 放电容量和放电时间自动统计；

4. 设置放电容量（OAH）和放电时间（OHP）；（实现无人值守的电源老化测试）

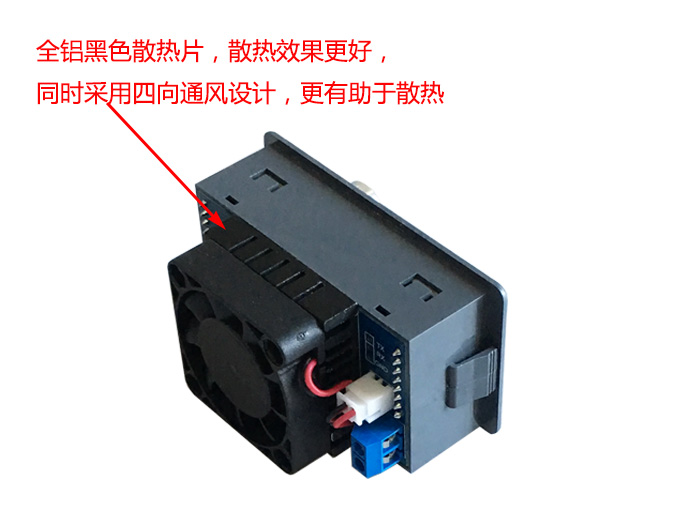

5. 智能温控风扇，当功率大于10W或者温度大于40℃风扇自动启动；

6. 采用旋转编码电位器，可以调整电流，至0.01A，电流可以锁定，防止误操作；

7. 数据组功能:可以选择是否累加上一阶段的容量值及运行时间；

8. 具有强大的串口通信功能。

功能详解

一、完善的保护机制：

1. 供电端有防反接保护，反接不烧；

2. 负载端有防反接保护，反接不烧；

3. OVP过压保护（默认25.2V，可自行设置，过压保护后，液晶界面闪烁显OVP）；

4. OCP过流保护（默认4.10A/5.10A，可自行设置，过流保护后，液晶闪烁显           示OCP）；

6. OPP过功率保护（默认25.5W/35.5W，可自行设置，过功率保护后，液晶    闪烁显示OPP）；

7. OTP过温保护（负载温度大于80℃后，过温保护，液晶闪烁显示OTP）；

8. LVP欠压保护（默认1.5V，可自行设置，欠压保护后液晶闪烁显示LVP，在    电池放电测试等应用中，设置合适的LVP，可以有效防止电池过渡放电，    以免损坏电池）。

二、电子负载上电初始状态:

电子负载自动保存关机之前的开关状态，并作为下次上电的初始状态；

三、放电容量及放电时间统计：

1. 放电容量统计:负载电流不为零开始统计,待下次负载电流为零,认为完成一个放电过程,统计结束;

2. 放电时间统计:从电流不为零开始统计,待下次负载电流为零,认为完成一次测试过程,统计结束；

四、设置容量（OAH）及设置放电时间（OHP）：

1. 设置容量（OAH）:当启动OAH功能后,当负载放电容量高于设置的容量后,电子负载自动停止，并闪烁显示”OAH”；OAH报警解除后，自动清空容量统计数据；

2. 设置放电时间（OHP）:当启动OHP功能后，当负载运行时间大于设置的放电时间后,电子负载自动停止,并闪烁显示”OHP”； OHP报警解除后，自动清空时间统计数据；

OAP和OHP功能，能够很好的实现无人值守的电源老化测试。

注：在没有开启OAP及OHP功能时，电子负载都会记录放电容量和放电时间，开启OAH和OHP功能后，到了设定值后电子负载停止工作；开启了OHP功能后，电子负载的运行时间是模式；

五、数据组功能:

分为”DAT0” “DAT1”

DAT0:只闪烁显示上一阶段的容量值及运行时间,并不累加到下一阶段;

DAT1:闪烁显示上一阶段的容量值及运行时间,并自动累加到下一阶段;

界面操作说明:

一、运行界面操作说明:

1. 电子负载上电后进入运行界面，通过短按”ON/OFF”按键，用来打开或关闭电子负载，通过旋转编码器电位器来实时修改电子负载的电流；

2. 短按编码电位器按键切换下行显示的内容(电流/功率/容量/时间)；

3. 在任意显示界面,旋转编码电位器，会自动切换到电流显示界面；

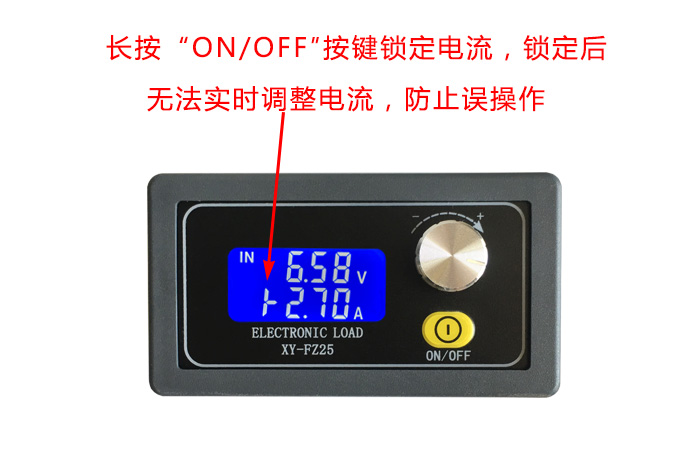

4. 在电流显示界面，长按”ON/OFF”按键用来开启或关闭数据锁功能，如果开启数据锁功能， 会在电流前面显示锁定符号“ I-”，此时无法通过旋转编码电位器实时调整负载电流，防止误操作；

5. 在容量/时间界面，长按"ON/OFF"按键，清空对应的容量/时间数据。

二、设置界面操作说明:

1. 在运行界面，长按编码电位器进入设置界面；

2. 通过旋转编码器电位器，调整参数的大小，顺时针增加，逆时针减小；通过短按旋转编码器，切换需要修改的参数；

3. 在容量（OAH）/放电时间（OHP）两个参数界面，短按”ON/OFF”按键来选择对应功能的开启或关闭，如果关闭，则显示”----”；

4. 在容量（OAH）参数界面，长按”ON/OFF” 按键选择容量范围(9.999Ah/99.99Ah /999.9Ah/9999Ah )；

5. 参数设置完毕，长按编码器电位器，退出设置界面，设置参数自动保存；

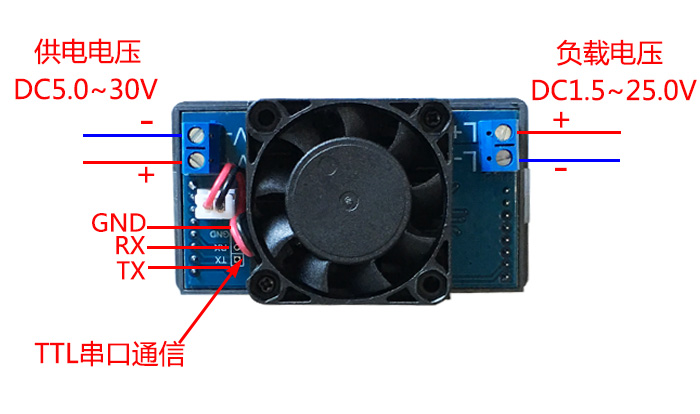

串口控制（单片机TTL电平通信）

通讯标准:9600 bps

数据位 :8
停止位 :1
校验位 :none
流控制 :none

数据上传格式:
未报警状态:
负载电源电压,负载电流,容量值,放电时间;
11.90V,0.11A,0.004Ah,00:02 --->负载电压11.90V,负载电流0.11A ,容量0.004Ah,放电时间00:02;
注:如果开启放电时间,00:02 表示;
报警状态:
上传报警状态码(OVP/OCP/OPP/LVP/OAH/OHP/OTP)

读取产品参数设置
OVP:25.2, OCP:5.10, OPP:35.5, LVP:1.50,OAH:0222,OHP:00:00,
过压，过流，过功率，欠压，容量，放电时间
