4位数码管显示模块 LED亮度可调 带时钟点 配件 积木
该模块是一个12脚的带时钟点的4位共阳数码管（0.36英寸）的显示模块，驱动芯片为TM1637，只需2根信号线即可使单片机控制4位8段数码管。
模块特点如下：
显示器件为4位共阳红字数码管
数码管8级灰度可调
控制接口电平可为5V或3.3V
4个M2螺丝定位孔，便于安装
控制接口：共4个引脚（GND、VCC、DIO、CLK），GND为地，VCC为供电电源，DIO为数据输入输出脚，CLK为时钟信号脚；
数码管：4位共阳极的带比分点的0.36英寸数码管，红字高亮；
定位孔：4个M2螺丝定位孔，孔径为2.2mm，使模块便于安装定位，实现模块间组合；
程序库例程概览：
1. ClockDisplay：使用主板上MCU的定时器1来计时，并让4位数码管显示。
2. NumberFlow：0~9,A,b,C,d,E,F等16个字符从右往左流动。
3. StopWatch: 使用主板上MCU的定时器1来计时，可配合按键实现秒表功能。
实验器材：
1个Arduino兼容主板Catduino（不熟悉开源硬件的可以将其理解为Atmega328P单片机开 发板）及一根mini USB线；
1个4位数码管显示模块；
4根公对母杜邦线，用于连接模块的控制接口和Catduino开发板；
实验步骤：

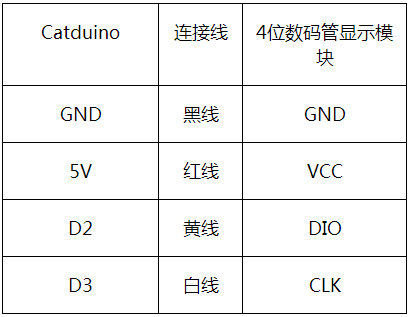

1. 用4根公对母杜邦线将4位数码管显示模块和Catduino连接起来，如下表、图所示
