产品描述:

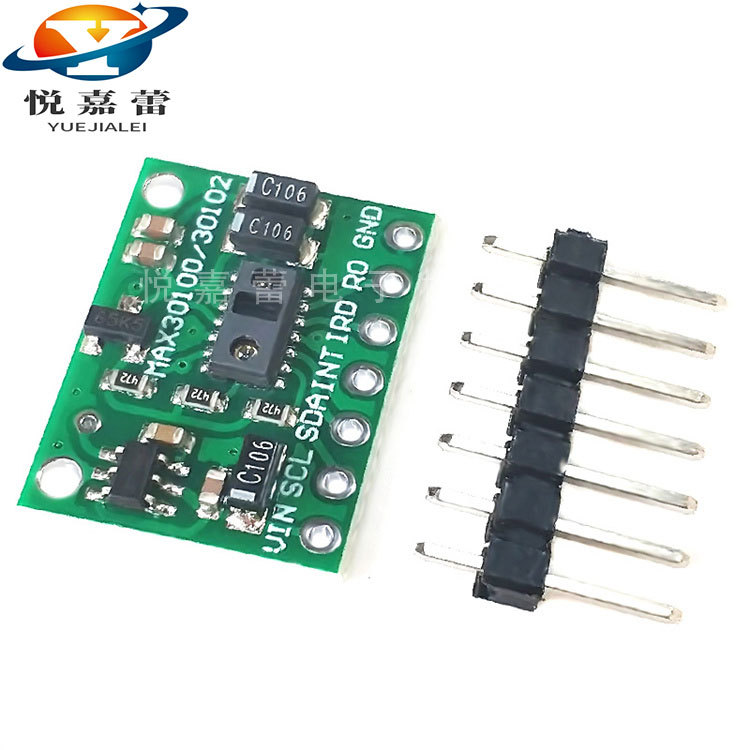

MAX30100/MAX30102是一个集成的脉搏血氧仪和心率监测仪生物传感器的模块。它集成了一个红光LED和一个红外光LED、光电检测器、光器件,以及带环境光抑制的低噪声电子电路。MAX30102采用一个1.8V电源和一个独立的5.0V用于内部LED的电源,应用于可穿戴设备进行心率和血氧采集检测,佩戴于手指、耳垂和手腕等处。标准的12C兼容的通信接口高以将采集到的数值传输给Arduino,KL25Z等单片机进行心率和血氧计算。此外,该芯片还可通过软件关断模块,待机电流接近为零,实现电源始终维持供电状态。正因为其优异的性能,该芯片被大量应用在了三星Galaxy S7手机。与前代产品MAX30100相比, MAX30102集成了玻璃盖可以有效排除外界和内部光干扰,拥有最优可靠的性能。
该心率血氧传感器模块是根据MAX30100/MAX30102的电源要求制作的一款生物传感器模块。其12C通信接口电压兼容1.8V/5V,可与常规的单片机开发板如arduino.
KL25Z、stm32等进行正常通信。此外还提供相应的心率和血氧程序,可以轻松上手与多种开发板配合完成心率和血氧浓度监测。其适用于心率和血氧方面的科学研究和教学演示,也非常适合用于二次开发。


模块参数:
电路板尺寸: 1520mm

电路板厚度: 2.5mm
模块功能:测心率、测血氧浓度、测温度供电电压: 1.8V-5V
检测信号类型:光反射信号(PPG)
输出信号接口: 12C接口
通信接口电平: 1.8/3.3V可选
红光LED峰值波长: 650nm-670nm
红外线LED峰值波长: 870nm-900nm


接口说明:
VIN:供电进口端，1.8V-5V
SCL: 12C总线的时钟
SDA: 12C总线的数据
INT:中断引脚
RD:输出2.8V,驱动红外线LED
RD:输出2.6V,驱动红光LED
GND:接地


原理说明:
传统的脉搏测量方法有三种:一种是心电信号中提取;二是从测量血压时压力传感器测到的波动来计算脉率;三是光容积法。前两种方法提取信号都会限制病人的活动,如果长时间使用会增加病人生理和心理上的不舒适感。而光容积法脉搏测量作为监护测量中最普遍的测量方法之一,其具有方法简单、佩戴方便、可靠性高等特点。
光容积法的基本原理是利用人体组织在血管搏动时造成透光率不同来进行脉搏和血氧饱和度测量的,其使用的传感器由光源和光电转换器两部分组成。通过绷带或夹子固定在病人的手指、手腕或耳垂。测血氧饱和度时,根据氧合血红蛋白(Hb02)和血红蛋白(Hb)对红外光、红外光的吸收量来计算。血管随着心跳舒张和收缩,舒张时血量多,吸收的红光红外光多,收缩时,血量少,吸收的红光红外光少。根据反射到传感器的光量周期性变化,可以计算出心率。血氧饱和度计算公式

使用说明
模块的12C通信接口兼容1.8V/5V,可以和大部分常规的开发板通信。
1.8V/5V电平可通过模块上的焊点选择。如下图,焊点中间为公共点,两边为选择电平连接点。出产产品默认连接到3.3V
