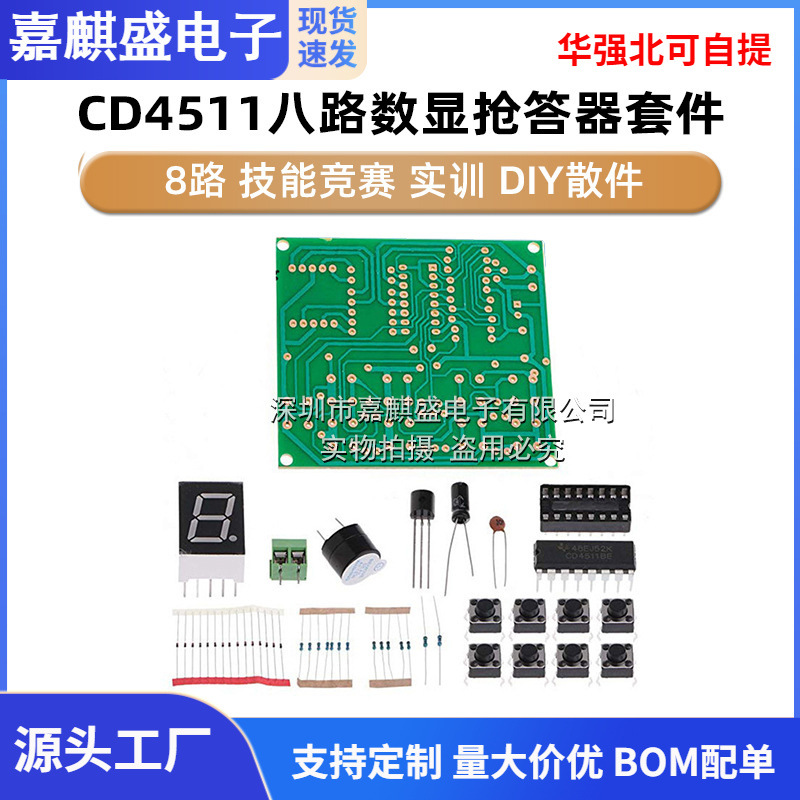

套件名称：CD4511八路抢答器套件
电子能实训专用套件，配套图纸，装配调试说明
参数：电压4.5-9v直流
尺寸：8.6cm*6.5cm
净重：36g（每套套件里面都配有纸质的说明书一张）
电路板采用1.5mm优质FR-4环氧板电路板全工艺加工，焊盘加大，导线较粗，飞线很少，元件布局美观，敷铜面采用环保抗氧化处理。专门针对实训进行了优化设计，方便承受多次反复拆焊，可以提高使用效率，性价比很高。
发货实际为散件，每套套件均配套纸质说明书
电路简介：
电路包括抢答，编码，优先，锁存，数显和复位。S1-S8为抢答键，S9为复位键，CD4511是一块含BCD-7段锁存、译码、驱动电路于一体的集成电路。其中1,2,6,7脚为BCD码输入端，9-15脚为显示输出端，3脚（LT）为测试输出端。当LT为0时，输出端为1，4脚（BI）为消隐端，BI为0时输出全为0,5脚（LE）为锁存允许端，当LE由0变为1时，输出端保持LE为0时的显示状态。16脚为电源正，8脚为电源负。555及外围电路组成抢答器迅响电路。数码管为0.5寸共阴数码管。
