遥控器与带解码接收板使用说明书
一 遥控器
工作电压：DC12V（27A/12V电池一粒）
工作电流：10mA@12V
辐射功率：10mw@12V
调制方式：ASK（调幅）
发射频率：315或433.92MHZ（声表稳频）
传输距离：50-100M（空阔地，接收装置灵敏度为负100dbm）
编码器类型：固定码
二 带解码接收板
工作电压为DC5V，接收灵敏度为-98db。有7个脚位，分别是VT、D3、D2、D1、D0、+5V、GND。VT是有效信号高电平输出脚，一旦接收到有效信号，该脚输出高电平，也可驱动继电器。
尺寸：6.6*22*41mm
三 遥控器上有四个按键，分别对应接收板上的四个数据位输出脚D0、D1、D2、D3。按按键发射信号，对应的数据位就会输出高电平。

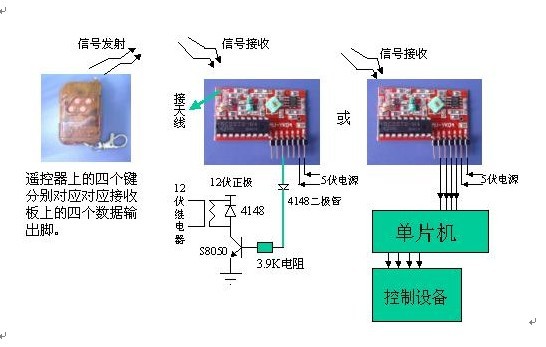

四 接线说明
五 编码配对说明
备注
VCC电压要与模块工作电压一致，且要做好电源滤波；
天线对模块的接收效果影响很大，最好接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm
