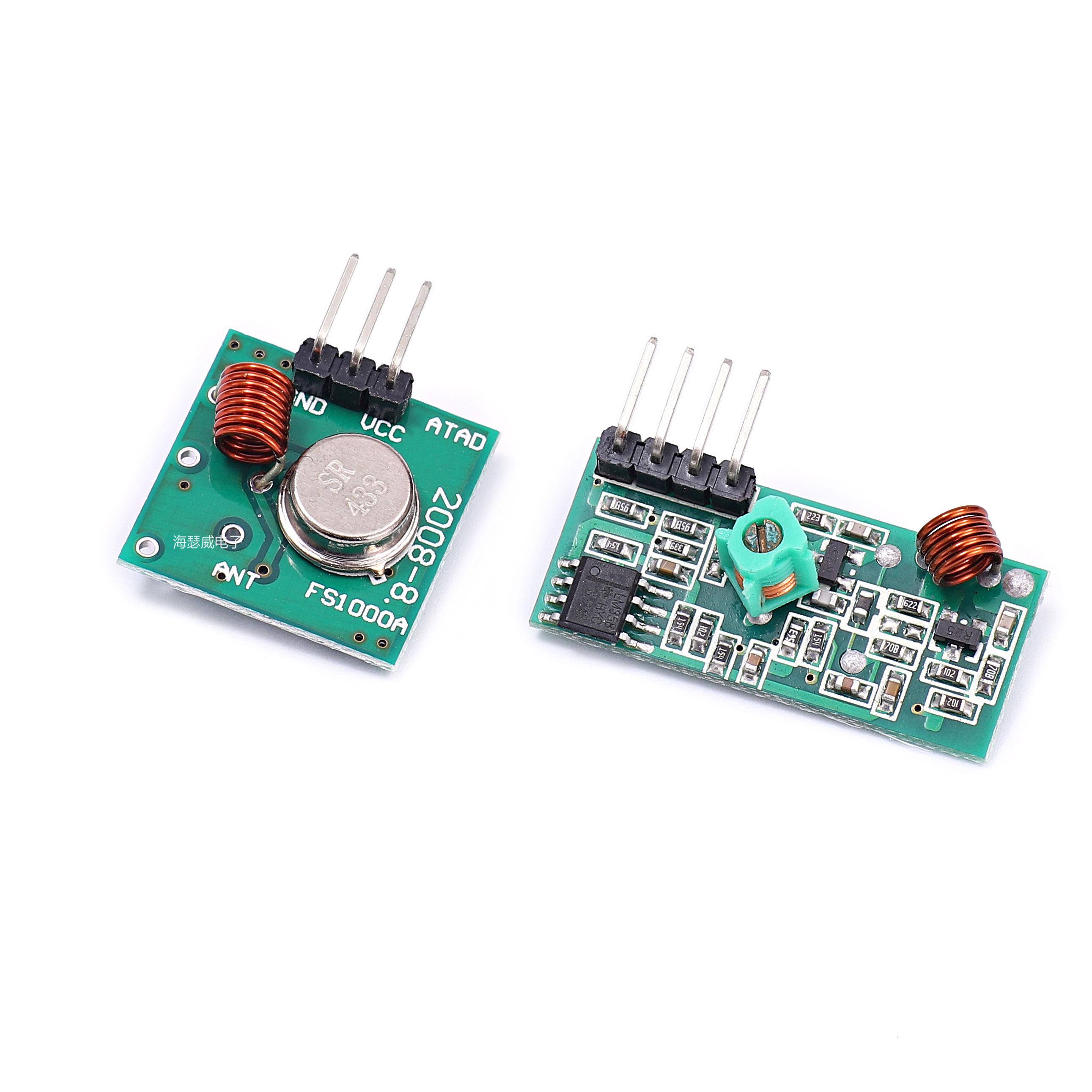

射头与接收模板产品规格及使用说明书
接收模块技术参数
产品型号 MX-05V
工作电压：DC5V 静态电流：4MA
接收频率：433.92MHZ
接收灵敏度：－105DB
尺寸：30*14*7mm 外接天线：32CM单芯线，绕成螺旋状
发射头技术参数
产品型号：MX-FS-03V
发射距离：20-200米（电压不同，效果不同） 工作电压：3.5-12V 外型尺寸：19*19mm
工作方式：AM 传输速率：4KB/S 发射功率：10mW
发射频率：433M
外接天线：25cm普通多芯或单芯线
引脚排列从左→右：（DATA；VCC；GND）
应用环境
遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3等。
自选配件
与公司遥控器系列产品配套使用。
备注
VCC电压要与模块工作电压一致，且要做好电源滤波；
天线对模块的接收效果影响很大，最好接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度433M的约为17cm；
天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配.
