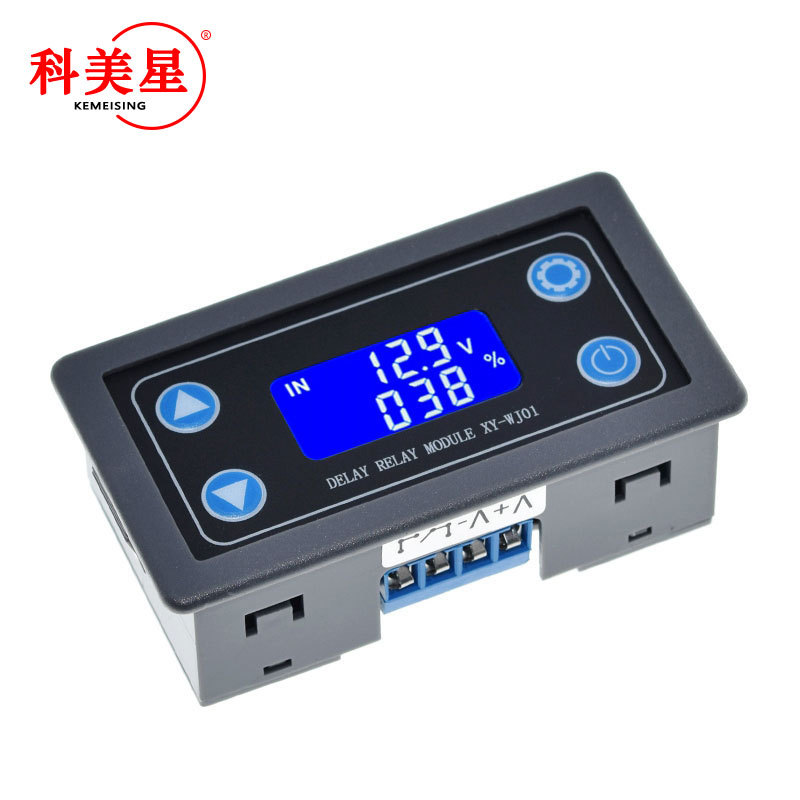

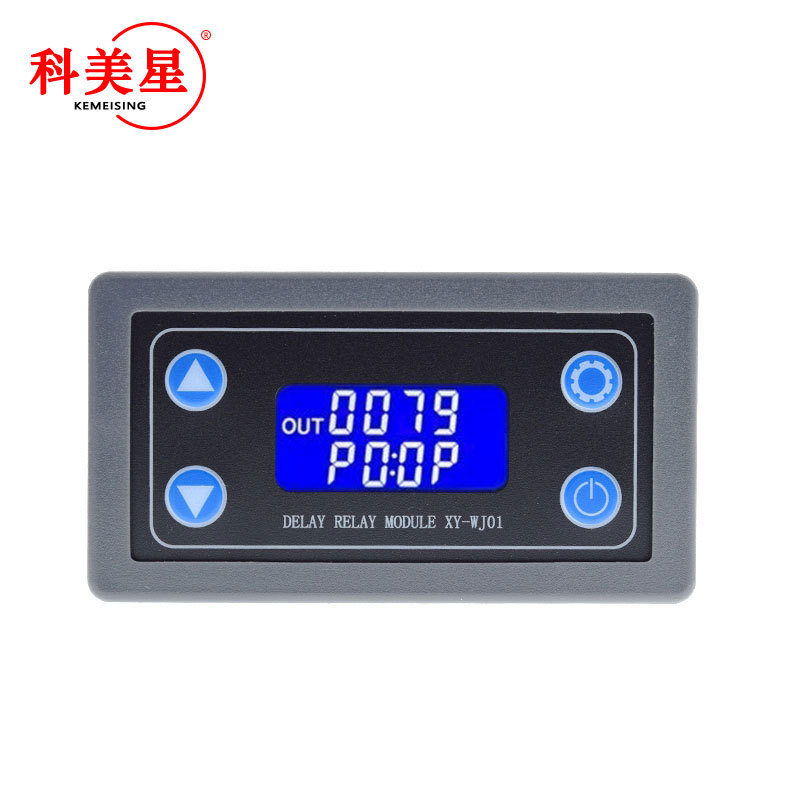

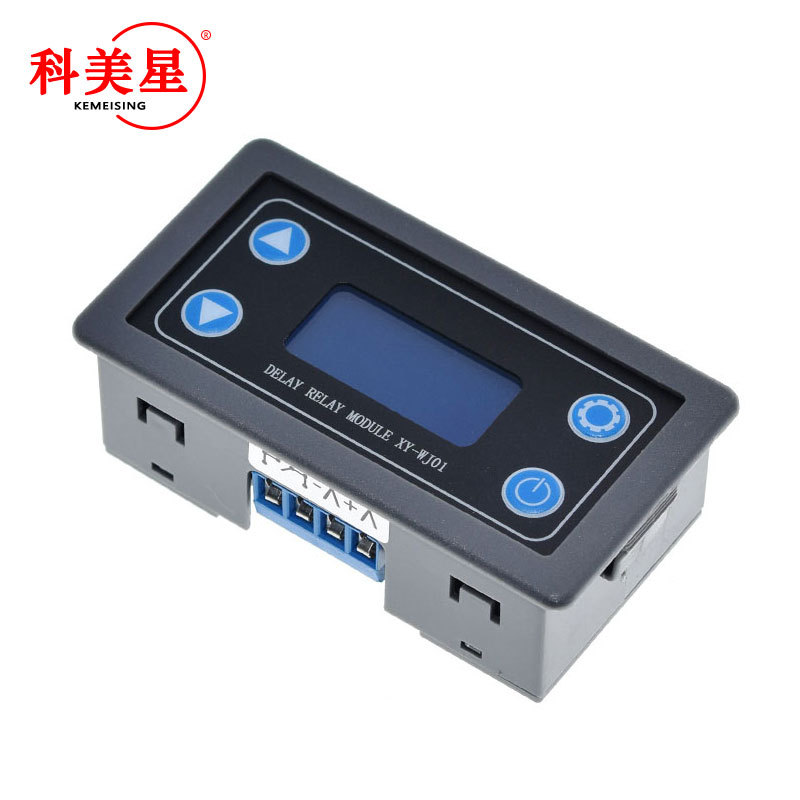

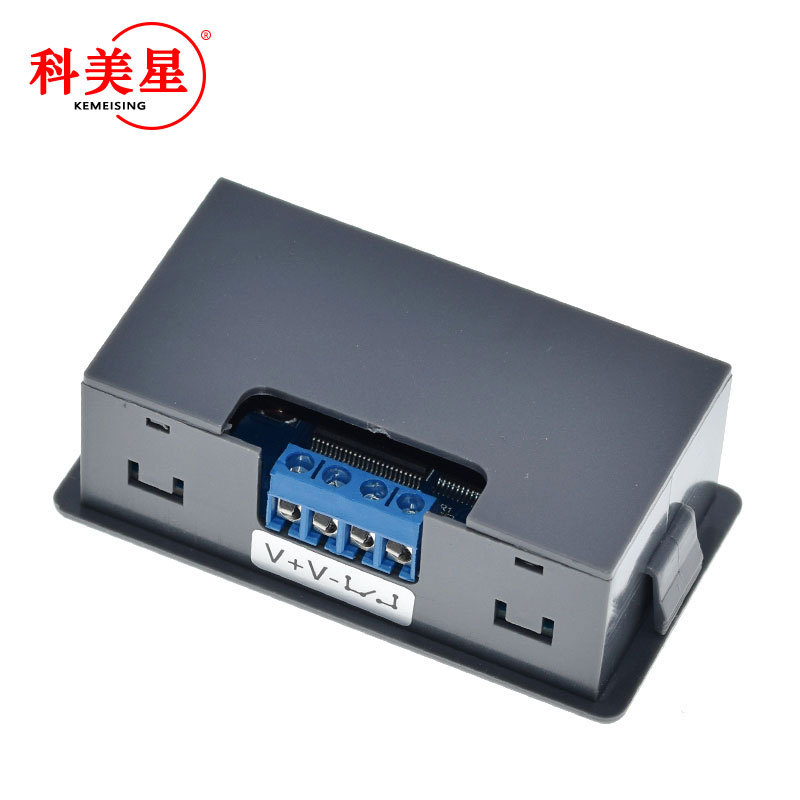

一路继电器模块 延时断电 断开 触发延时 循环定时电路开关

产品特点：
1.带液晶显示，当前模式跟参数一目了然，非常清晰，简单使用；
2.支持按键触发控制，高低电平触发，开关量控制，适用于大部分场合；
3.宽电压供电（6-30V），使用非常建单；
4.支持UART数据上传及参数设置；
5.有意见暂停功能，带反接保护，反接不烧；
6.增加了睡眠模式，使能之后，5分钟左右无任何操作，自动关闭液晶背光；任意按键唤醒；
7.可以设置不同OP、CL、LOP参数，这些参数是相互独立的分别保存的；
8.所有设置参数自动掉电保存；

产品参数：
工作电压：6-30V供电；
触发信号源：高电平触发（3.0V-24V），

                 低电平触发（0.0V-0.2V），

                 开关量控制（无源开关）；
输出能力：可以控制直流30V 10A以内或者交流220V 5A以内的设备；
静态电流：15mA；
工作电流：50mA；
使用寿命：大于10万次；
工作温度：-40-85℃；
产品尺寸：7.1*3.9*2.5cm
计时范围：0.01秒~9999分钟（峰值）连续可调

带光耦隔离，增强抗干扰能力，工业级别电路板，设定参数 点后永远记忆。

计时范围：0.01秒-9999分钟

工作模式：

P0：信号触发后，继电器导通0P时间，然后断开；在0P时间内，信号再次触发无效；
P1：信号触发后，继电器导通0P时间，然后断开；在0P时间内，信号再次触发重新计时；
P2：信号触发后，继电器导通0P时间，然后断开；在0P时间内，信号再次触发复位，继电器断开，停止计时；
P3：信号触发后，继电器断开CL时间，然后继电器导通；
P4：给触发信号，继电器导通0P时间之后，继电器断开CL时间，然后循环上述动作，循环内再次给信号，恢复初始状态，停止计时；循环次数（L0P）可以设置；循环结束，保持继电器断开；
P5：给触发信号，继电器断开CL时间之后，继电器导通0P时间，然后循环上述动作，循环内再次给信号，回复初始状态，停止计时；循环次数（L0P）可以设置；循环结束，保存继电器导通；
P6：上电之后无需触发信号，继电器导通0P时间，继电器断开CL时间，循环上述动作；循环次数（LOP）可以设置，循环结束，保持继电器断开；
P7：上电之后无需触发信号，继电器短路CL时间，继电器导通OP时间，循环上诉动作；循环此处（LOP）可以设置；循环结束，保持继电器导通；
P8：信号保持功能，如果有触发信号，计时清零，继电器保持导通；当信号消失，计时0P后断开继电器；计时期间，再有信号，计时清零；
P9：信号保持功能，如果有触发信号，计时清零，继电器保持断开；当信号消失，计时CL后导通继电器；计时期间，再有信号，计时清零；
（P0-P7）模式，短按暂停按键，系统未触发计时情况下，系统开始计时；系统已经计时情况下，系统暂停计时，继电器断开，闪烁显示“OUT”以示提醒；
（P8-P9）模式，在运行界面暂停按键作为触发信号，其按键功能短按/长按失效；

参数设置：

1.通过上岸设置按键，进入设置界面；
2.首先设置工作模式，工作模式闪烁提醒，通过短按增加/减小键设置工作模式；
3.短按设置按键，选定工作模式，并进入系统参数设置；
4.在系统参数设置界面，短按设置键切换要修改的系统参数短按/长按增加/减小按键进行修改；
(注：在P0-P3/P8/P9模式下短按设置按键无效)；
5.在0P/CL参数修改界面，短按暂停按键切换计时单位（1S/0.1S/0.01S/1min）；
6.所有参数设置完成，长按设置按键，保存参数设置并退出设置界面；

计时范围：
如何选择计时范围：
在OP/CL参数修改界面，短按暂停按键，选择计时范围；
XXXX无小数点，计时范围1秒-9999秒
XXX.X小数点在十位，计时范围0.1秒-999.9秒
XX.XX小数点在百位，计时范围0.01秒-99.99秒
X.X.X.X小数点全亮，计时范围1分钟-9999分钟
比如您要设置OP是3.2秒，那就将小数点移动到十位上，液晶显示003.2

参数说明：

0P导通时间，CL断开时间，L0P循环次数（1-9999次）“————”代表无限次循环

设置功能：
远程数据上传及参数设置功能；
系统支持UART数据上传及参数设置功能；
UART：9600.8.1
