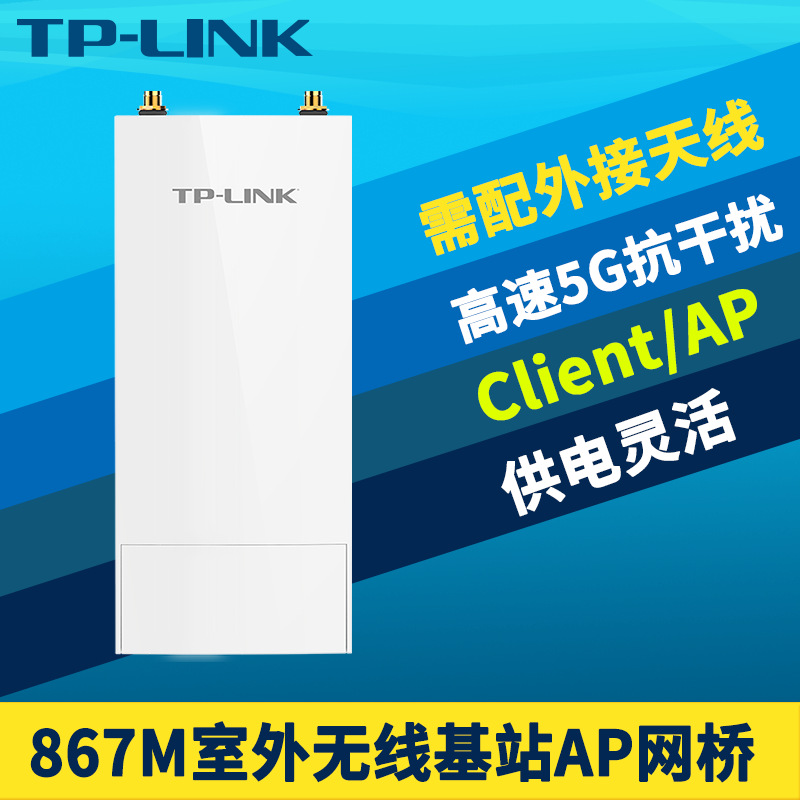

5GHz AC867室外无线基站

TL-BS500

：室外壳体设计，适应多种恶劣环境
：867Mbps 5G 无线速率，外接不同类型天线，满足多种无线传输需求
：支持5G?band1或 band4双频段，外接碟形天线，无线传输距离达30千米（理想无干扰环境下）
：两个百兆端口，支持30米POE供电和远程复位
：外接天线安装简便，无需额外工具
：WEB管理界面提供频谱分析、发射功率线性调整等丰富的软件功能
：备注：该产品外接天线才能使用

5GHz 867Mbps 室外无线基站 TL-BS500

的室外无线传输与覆盖
5GHz 867M室外无线CPE系列产品，可以实现点对点、点对多点和室外无线覆盖等多种应用，满足农村、厂区等室外远距离无线传输以及公园、广场等环境无线覆盖需求。

远距离视频监控无线回传
5GHz 867Mbps室外无线基站系列产品，可以实现远距离视频数据回传，实现不同厂区、或者多个工地、码头、公园等零散分布的视频监控，统一在监控进行实时查看和集中管理。

高速传输，性能
可外接TP-LINK全向,扇区,碟形天线,满足多种应用场景
外接碟形天线，点对点无线传输，理想无干扰环境传输距离可达30KM;
外接扇区天线，120°点对多点无线传输，理想无干扰环境传输距离可达5KM;
外接全向天线，360°点对多点无线传输，理想无干扰环境传输距离可达1KM

5GHz 867M高速率无线传输
5GHz频段，867M无线速率，采用新一代11AC技术，现有用户少、速度快、 信号不易堵塞。支持band1和band4双5G频段，多信道可选，有效规避干扰，减少视频传输卡顿，避免数据丢包。

外置高功率独立元器件,更出众的无线性能
外置高性能独立元器件射频电路，提供22dBm的发射功率和-94dBm的接受灵敏度，特别适合室外远距离WLAN应用.

安装简便，无需额外工具
与TP-LINK扇区及碟形天线配合使用时，天线提供安装底座，基站即插即用，安装简便，无需工具。

室外壳体设计，适应恶劣环境
采用ASA室外工程塑料壳体和元器件，提供IP65级防尘、防水，适应风吹、日晒、雨淋、雪冻等恶劣环境，即使是端的高低温(-0℃--70℃)环境，也能正常稳定工作。

Passive POE供电距离可达30米，故障远程复位
Passive PoE网线供电，电力传输距离可达30米，室外环境接入电源从此困难，灵活布点，满足多类需求。同时支持电源适配器直接供电,适用多种场景。

Web管理界面提供丰富的软件功能
提供AP和 Client两种工作模式，支持频谱分析和线性调整发射功率功能。集中查看系统资源状态、无线信号质量、射频状态、吞吐量、无线客户端等系统工作参数，实时掌控设备工作状态。

硬件规格

安装方式 :抱杆安装

无线标准 :IEEE 802.11a/n/ac

无线
:工作频段：5.15~5.85GHz(中国)
:无线速率：867Mbps（外接天线使用）

大发射功率 :22dBm

天线 :可以外接碟形、扇区和全向天线

大无线传输距离（无干扰环境下） :30千米（外接碟形天线）

接口
:2个2 RP-SMA-MALE接口（外接天线使用）
:2个10/100Mbps RJ45端口 (LAN0/PoE输入、LAN1)
:1个DC接口

供电方式 :12V/1A Passive PoE供电或DC供电，PoE供电距离达30M

指示灯 :PWR、LAN0、LAN1、4个信号强度指示灯

产品尺寸 :198 x 74 x 40(mm)

使用环境
:工作温度：-30°C~70°C
:存储温度：-40℃～70℃
:工作湿度：10%～90%RH 不凝结
:存储湿度：5%～90%RH 不凝结

防尘、防水等级
:ASA工程塑料壳体，IP65等级防尘、防水

软件规格

无线工作模式 :AP、Client

网络设置 :LAN口连接: 静态IP、动态IP

无线设置
:802.11a/n/ac模式
:自动信道选择
:发射功率调整
:WDS
:无线: WPA/WPA2、WPA-PSK/WPA2-PSK (AES/TKIP)加密、64/128/152位 WEP加密
:SSID广播/隐藏
:距离设置
:设置:Beacon时槽、RTS阈值、分片阈值、DTIM间隔、AP隔离、Short GI、WMM
:信道带宽选择

管理维护
:HTTP/HTTPS WEB管理
:系统日志
:时间及NTP设置
:Ping看门狗

系统工具
:噪声强度、传输CCQ、CPU占用率、内存占用率
:状态监控: 吞吐量/无线客户端/接口/ARP
:频谱分析
:速率测试
:Ping
:Traceroute

系统优化
:IGMP Snooping优化
:硬件看门狗

＊ 以上介绍所引用数据为理论上数据吞吐量以及特定机型在特定实验环境下的表现，基于现场实际环境的不同可能会有差异，提及的技术对比均为原理解释，不涉及其他目的。
