一、仪器介绍

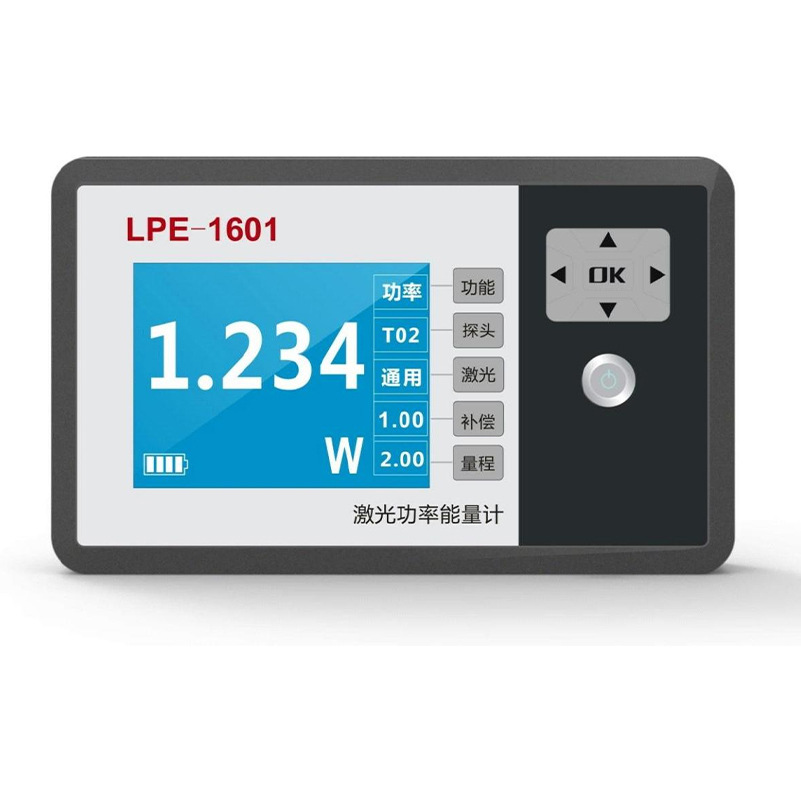

LPE-1601 系列激光功率/能量计具有 320x240 分辨率的彩色屏幕；采用了先进的电子电路以及数字信号处理技术，包括设计了专门用于抑制电磁干扰的电路；具有较高的测量灵敏度、较宽的量程范围、良好的信噪比、适用的精度，以及较快响应时间等优点。它可选用热电堆探测器( T-系列)和（或）热释电探测器( P- 系列)；正确连接好探测器，就可以完成激光功率和激光能量等的测量。
外形尺寸：180mm×110mm×40mm
(1) 全部功能的智能化主机（LPE-1601）
多种附加测量功能、多种激光波长自动补偿校准、自动变换量程、自动归零补偿、与标准值归一化、附加衰减系数补偿等智能化的测量和处理、显示功能与数据处理选项。LPE-1601备有并可以通过RS232/USB 接口连接 PC，输出测量数据到其它计算机等设备；并可利用专门设计的 PC 软件用于扩展测量、显示、和信息处理功能。
(2) 测量连续激光功率和脉冲激光能量的主机（LPE-1601-WJ）
LPE-1601-WJ系列激光功率/能量计是一款采用了微处理器技术的激光辐射强度测量仪器；由主机（LPE-1601），和用户按测量参数选配的 T 型热电堆激光测量探测器组成。LPE-1601-WJ激光功率/能量计适用于测量连续激光的功率和脉冲激光的能量。
二、规格参数
型号 | T-10 | T-20/25 | T-25/35 | T-50 | 铜P20 | Ｐ20 | Ｐ35 | Ｐ50 |
传感器类型 | 量热 | 量热 | 量热 | 量热 | 热释电 | 热释电 | 热释电 | 热释电 |
敏感面形状 | 平面 | 平面 | 平面 | 平面 | 平面 | 平面 | 平面 | 平面 |
光谱响应范 围(m) |
0.19-11 |
0.19-11 |
0.19-11 |
0.19-11 |
0.19-11 |
0.19-11 |
0.19-11 |
0.19-11 |
m光谱响应均匀性(%) | 0.19-2.5 2.7 | 0.19-2.5 2.7 | 0.19-2.5 2.7 | 0.19-2.5 2.7 | 0.19-2.5 2.7 | 0.19-2.5 2.7 | 0.19-2.5 2.7 | 0.19-2.5 2.7 |
敏感直径 (mm) |
10 |
20/25 |
25/35 |
35/50 |
20 |
20 |
35 |
50 |
灵敏度 | ＞ 100mV/W | ＞ 60mV/W | ＞ 20mV/W |
＞20mV/W | ＞5mV/ mJ | ＞ 5mV/mJ | ＞2mV/ mJ | ＞ 1mV/mJ |
响应时间 (ms) |
<1000 |
<2000 |
<10000 |
<10000 |
<1 |
<5 |
<5 |
<10 |
10ns 脉冲功率密度阈值(MW/cm2) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
最大功率或 能量 |
2W/J |
20W20/J | 50W/20J 200W/20J |
200W/20J |
20J |
20J |
20J |
20J |
探测器外形 尺寸 |
Ф50×54 | 方型 70×70×72 | 方型 100×100×82 | 方型 100×100×82 |
Ф32×19 |
Ф40×80 |
Ф57×50 |
Ф72×50 |
注意事项：
▲测量激光波长范围 0.19～2.5m，测量结果可直读（光谱响应偏差<±2.7％）;其它波长需修正。
▲测量连续功率时，探测器允许的 最高功率密度为 200W/cm2 ；测量脉冲能量时，探测器能承受单次脉冲幅射峰值功率密度为 100MW/cm2 超过此阈值会导致探测器的损坏。
▲峰值功率密度估算公式：P=8E/πD2△t 。式中 P: 峰值功率密度（W/cm2）, E:脉冲能量（焦耳）, D:半功率点光束直径（厘米）,△t:脉冲宽度（秒）
▲符合国标GBZT 189 4-2007 工作场所物理因素测量-激光辐射
