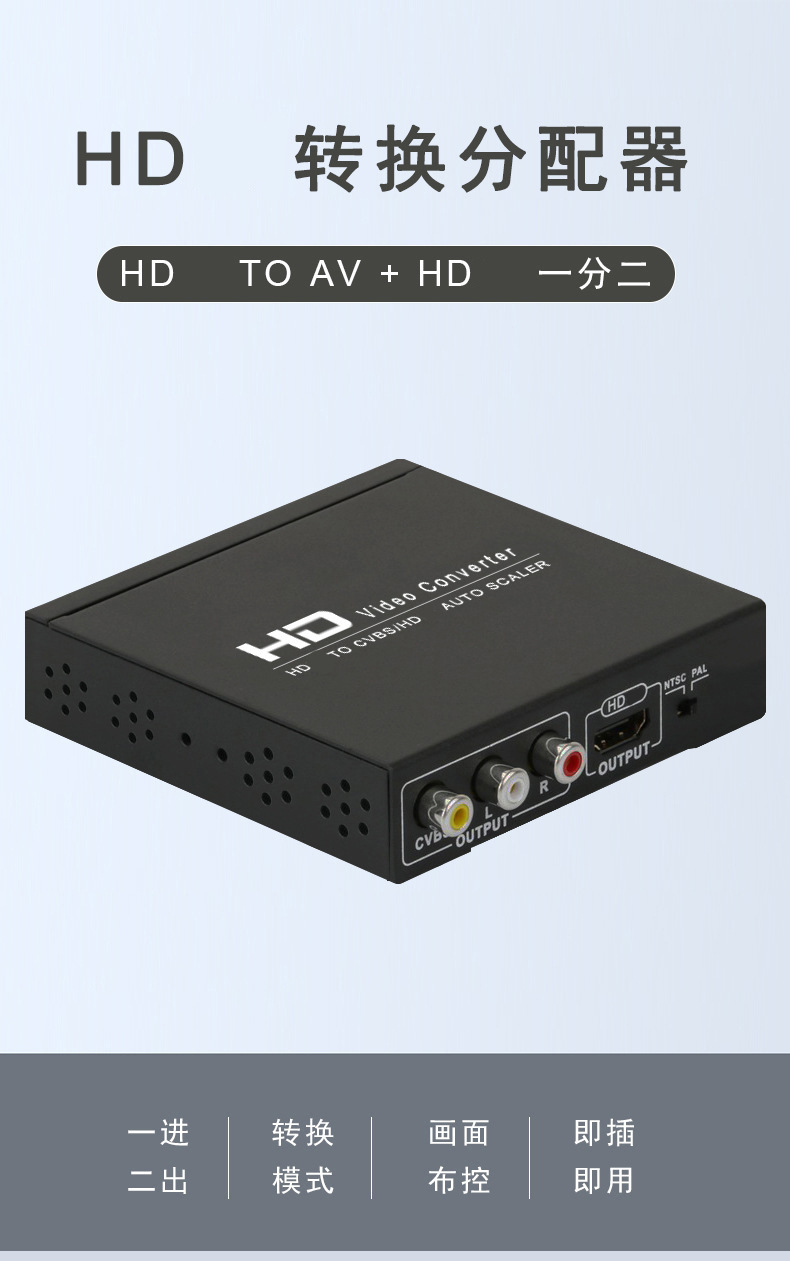

介绍

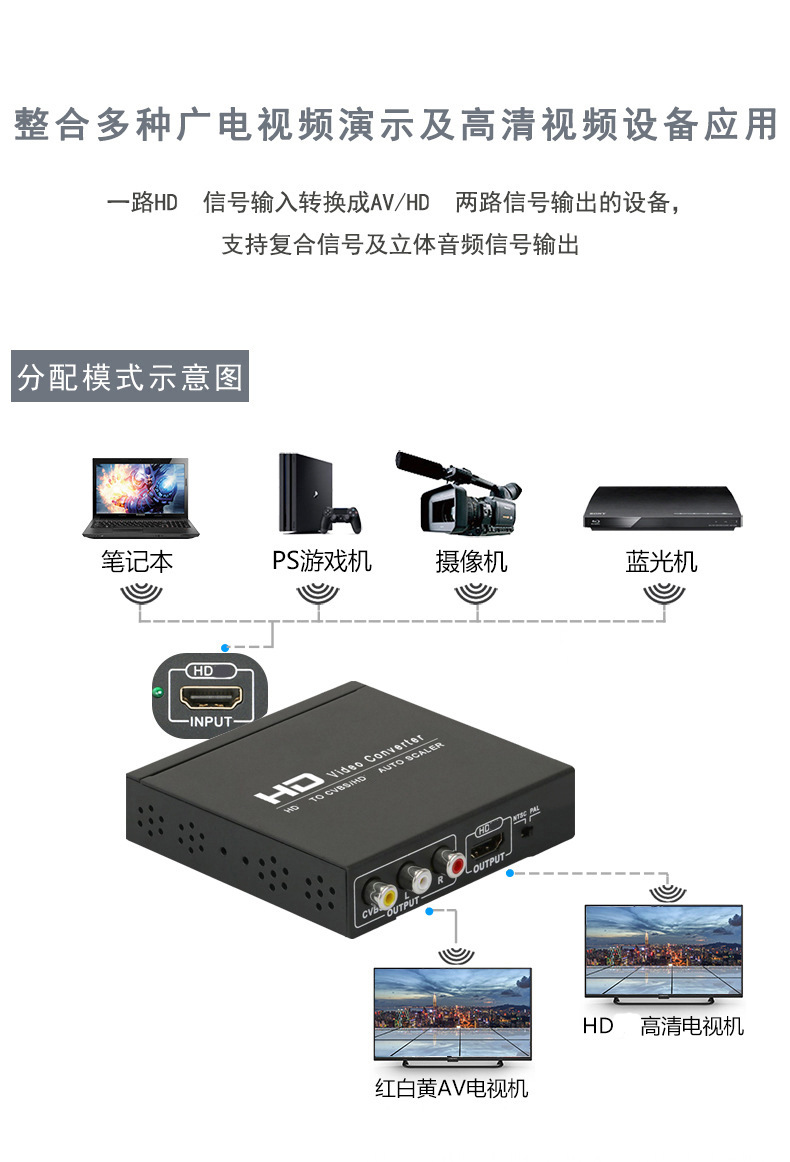

 HDTV-to-AV（cvbs）信号转换器，将HDTV视频信号或音频信号转换为AV（cvbs）复合视频信号和FL/FR立体声音频信号，同时支持DVI系统的副线信号。帮助用户将高质量的HDMI视频信号转换为普通AV（cvbs）信号（标准定义480i、576i等），以便在电视、VHS VCR、DVD刻录机等上播放。支持NTSC和PAL两种电视格式。

产品特征

（1） 硬件转换，即插即用，无需任何软件驱动程序

（2） 兼容HDMI1.3

（3） 支持NTSC和PAL两种标准电视格式

（4） 一个HDTV输入，一个AV（cvbs）输出，一个立体声输出

输入：HDTV x 1

输出：AV（cvbs）x1；HDTV x1

（5） HDTV输入：480P，576P，720P，1080I，1080P

（6） 支持HDCP协议，支持HDTV 1.3

（8） AV（cvbs）输出：480I、576I

（9） 音频输出：L/R通道

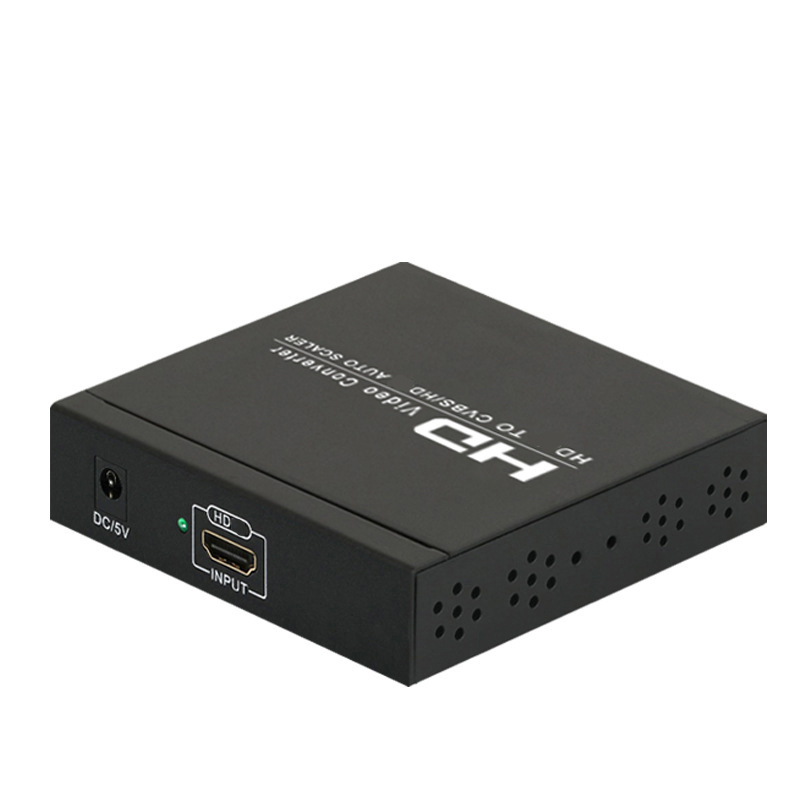

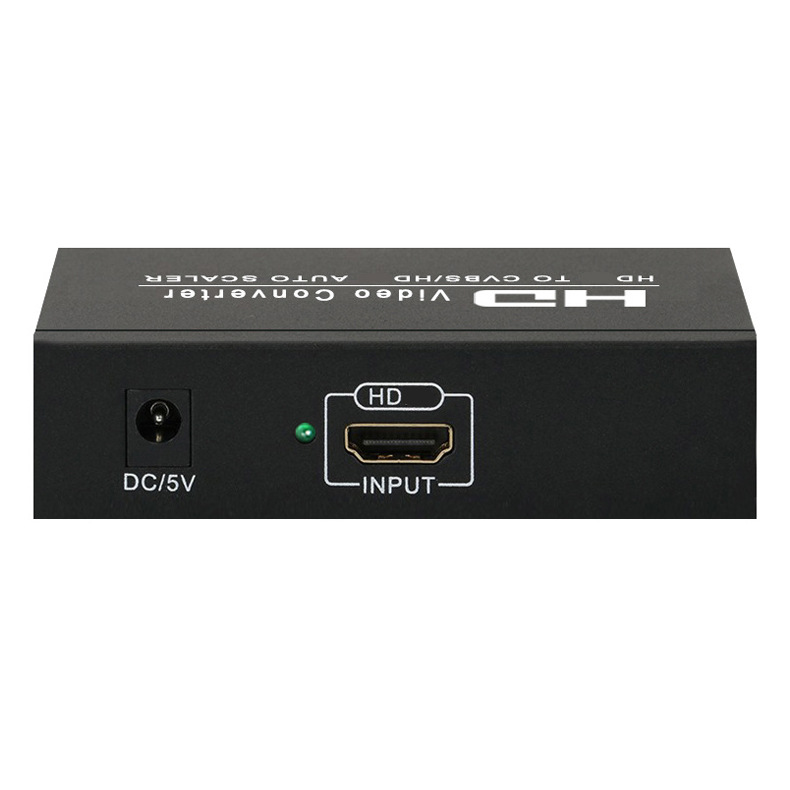

1.电源：将5VDC电源插入装置，并将适配器连接到交流墙上插座。

2HDTV输入：将HDTV连接到源设备，如DVD/游戏机

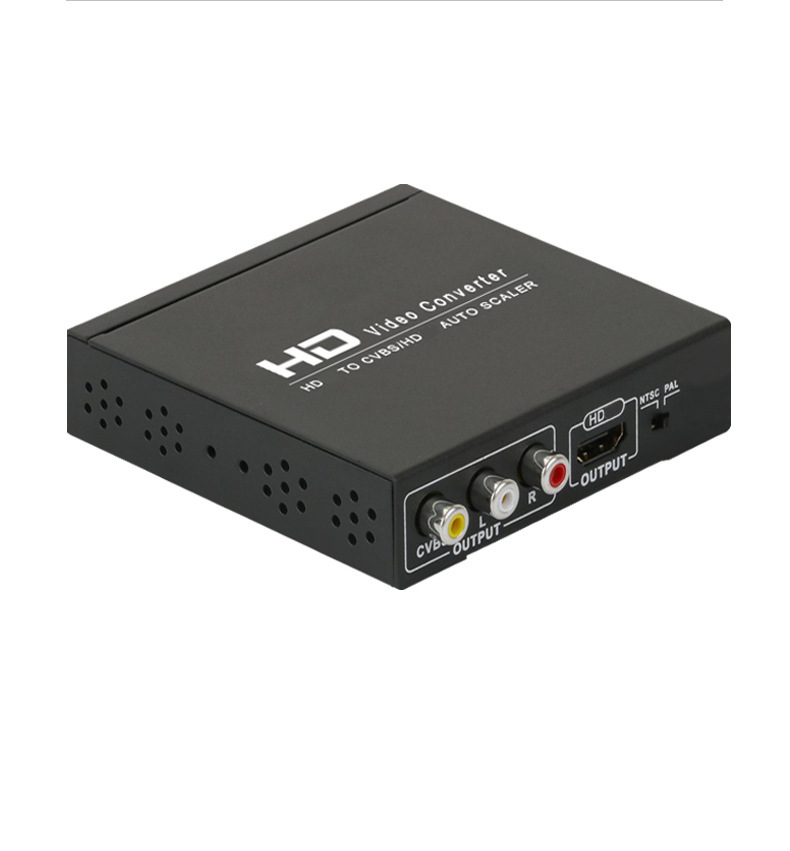

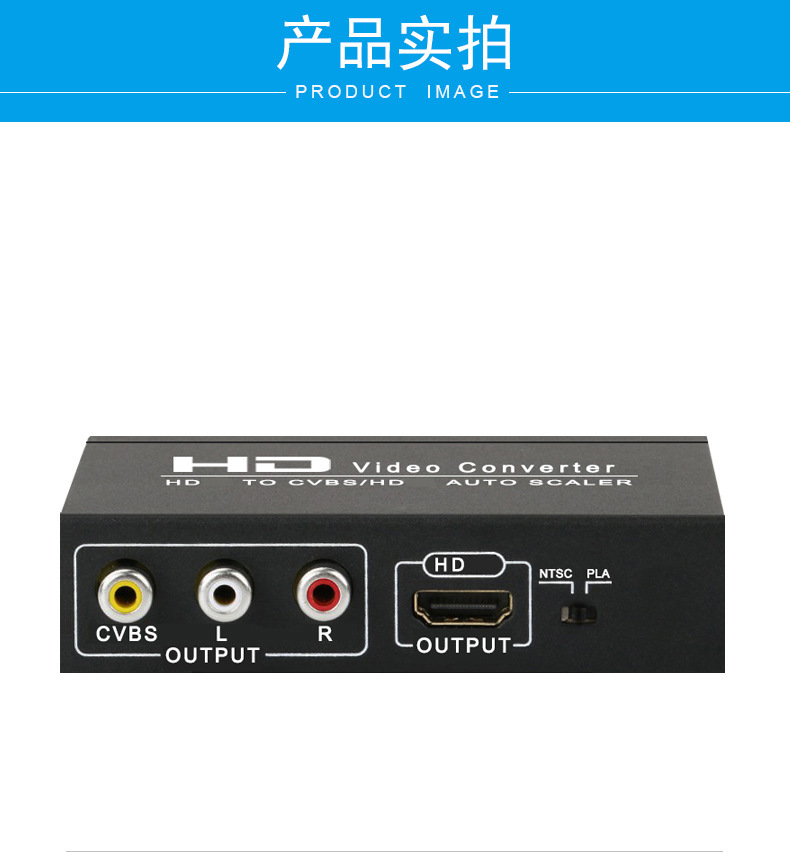

3.视频输出；CVBS接口（提供NTSC/PAL）

4HDTV输出：HDTV输出接口

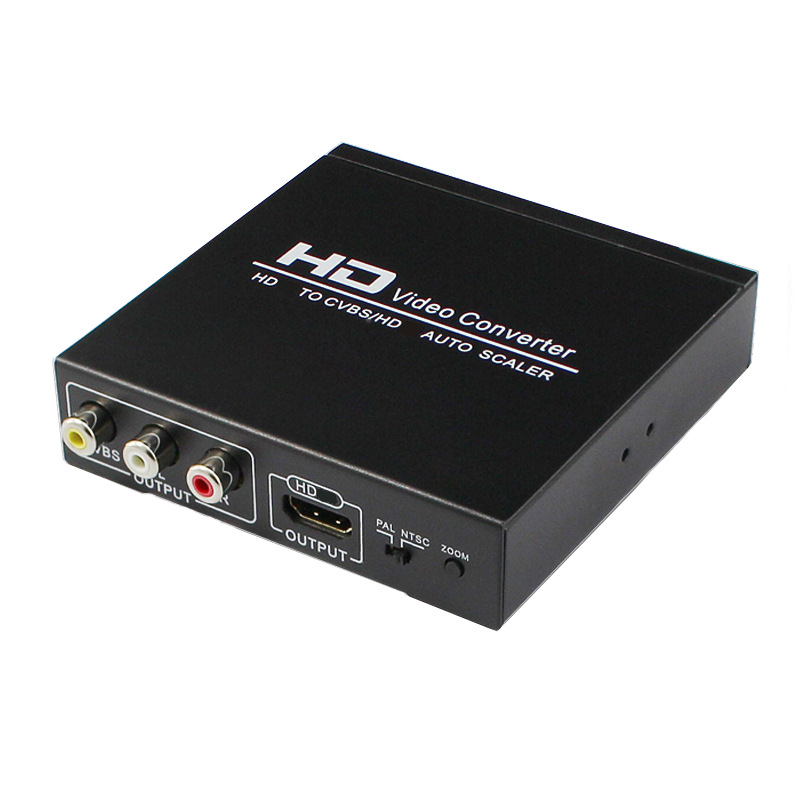

5PAL/NTSC开关：切换CVBS输出格式。

6缩放按钮，更改屏幕显示的图片大小

变焦功能详细阐述；

图像再现率：电视系统专用术语。

过扫描表示输出和输入图像的比率。假设input picture:width:和height为100x100，屏幕大小为：100x100。如果繁殖率为98%，则

显示图像将占输入图像的8%，显示图像也将是输入图像的98%，宽度和高度将为98x98

由于目前市场上大部分高清电视的HDTV频道图像图像再现率达不到100%（各品牌电视的图像再现率不尽相同，从92%到100%不等）
