应用场景：

   可调电源(12A功率够大)、大功率LED驱动、LED显示屏驱动、铅蓄电池充电、锂电池充电、车载电源、车载笔记本电源（降压）、稳压电源、低压系统供电、（比如儿童玩具车用12V 蓄电池降压到6V）、24V转12V 12A \12V转5V 12A \24V转5V 12A \24V转19V20V等等，应用范围非常广。

产品特点：

1、固定转灯电流为恒流值的0.1倍（充电的时候用用于识别是否电池充满）；

2、使用了专用的基准IC，和高精度的采样电阻，使恒流更稳定，（20度到60度恒流5A的时候温飘小于5%），特别适合LED驱动

3、输出电流大，最大输出电流可以达到12A，满足大部分需要。

4、4个高频电容，有效降低输出纹波，提高工作稳定性

5、双散热片设计，MOS管肖特基二极管独立散热片，散热好，互不影响

6、采用大尺寸铁硅铝磁环，提高工作效率，并用纯铜双线并饶，降低发热、提高效率。

7、3296多圈电位器，电压电流调节精度高，稳定性好。

8、专用电流采样电阻 电流采样精度高稳定性好，温飘小。

9、双色指示灯，工作状态一目了然。

10、电压电流均可调，做可调电源效果好，12A电流大、功率足。

模块参数：

模块性质：非隔离降压恒流、恒压模块（CC CV） 充电模块

适用范围：大功率LED恒流驱动,锂电池充电(包括铁电),4V、6V、12V、14V、24V电瓶充电、镍镉镍氢电池（电池组）充电,太阳能电池板,风力发电机

输入电压：8-40V(不带恒流5-32V)

输出电压：（1）输出电压（1.2-35V）

          （2）固定输出（0.8-28V之间任意选择）,购买时请告诉掌柜。（暂时只针对批量客户，样品全部发可调型）

           (3)如需要更高电压请直接联系

输出电流：最大12A（最新输出电流8-9A）(功率管温度超过65度请加风扇散热，24V 转12V 6A以内 空旷环境一般可以不加风扇)

恒流范围：0.2-12A（可调节）（不带恒流 的无此功能）  （最新输出电流8-9A）

转灯电流：恒流值*（0.1），转灯电流与恒流值联动，比如恒流值为3A，转灯电流设置为恒流的0.1倍(0.1*3A=0.3A)，当把恒流值调节成2A时候，此时转灯电流为恒流的0.1倍(0.1*2A=0.2A).

 次版本为固定 0.1倍（实际转灯电流是大概值 不是非常精确） 用于充电是否充满指示。

最低压差：1V

输出功率：最大功率约300W,功率管温度超过65度请加风扇。

转换效率：最高约95%（输出电压越高，效率越高）

工作频率: 300KHz（目前频率180KHz）

输出纹波: 20M带宽  （仅供参考）

输入24V 输出12V 5A 纹波50mV左右（不含噪声）

工作温度：工业级（-40℃到 +85℃）（实际使用请注意功率管温度，温度过高请加强散热）

空载电流：典型20mA(24V转12V)

负载调整率：±1%（恒压）

电压调整率：±1%

恒流精度和温度：实际测试，模块上温度从25度变化到60度，恒流值变化小于5%（恒流值5A）

动态响应速度：5% 200uS

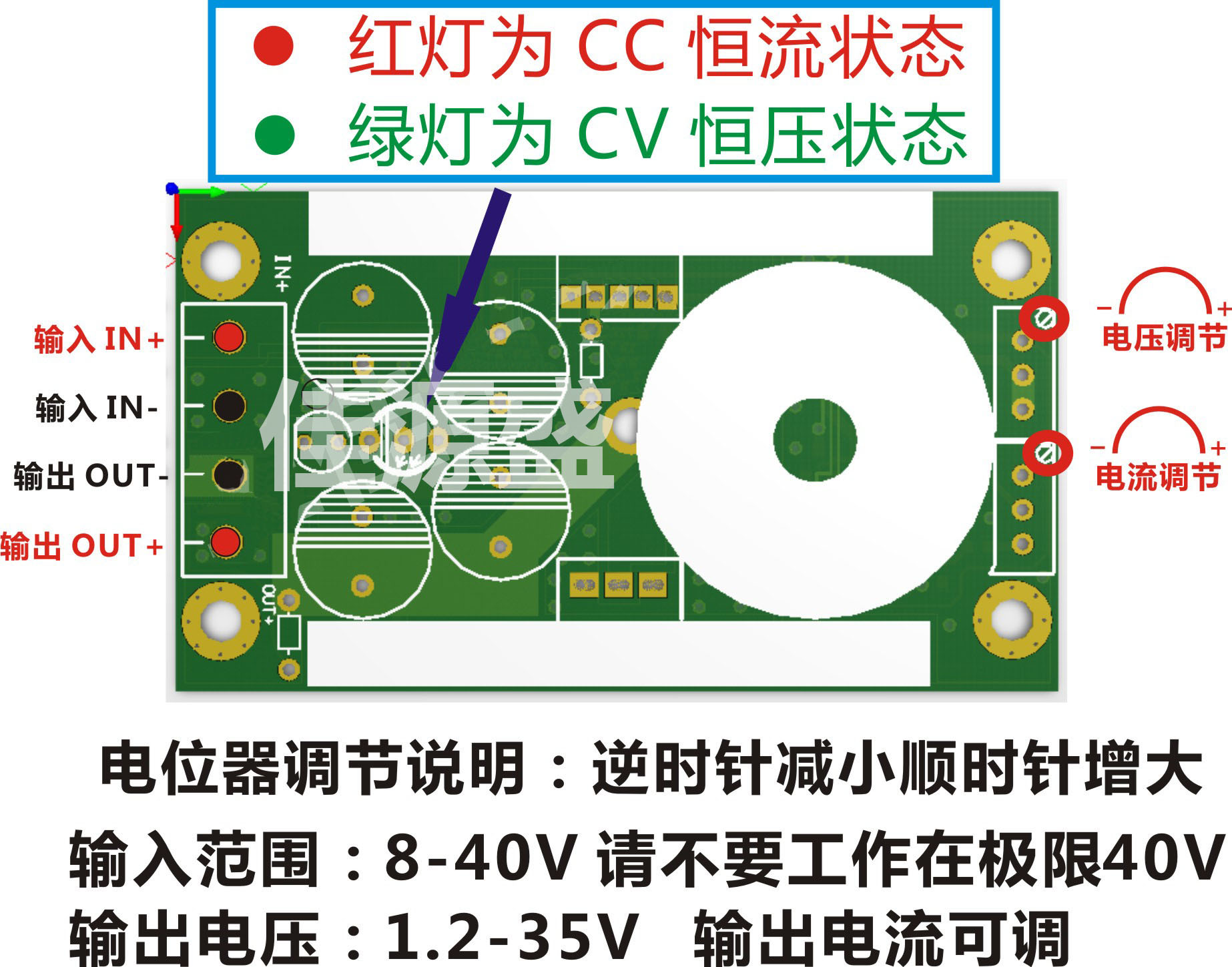

电位器调节方向：顺时针（增加），逆时针（减少）  靠近 输入的电位器为电压调节（CV），靠近输出的电位器为电流调节（CC）

指示灯：双色指示灯，充电中指示灯红色，充电完毕指示灯绿色（不接负载为绿色）  不带恒流的 指示灯为红色。

输出短路保护：有，恒流（当前设置恒流值）

输入反接保护：无，

输出防止逆流：无。

接线方式：接线端子
