DP 转 VGA 转接线（内置 CS5202 芯片）产品说明

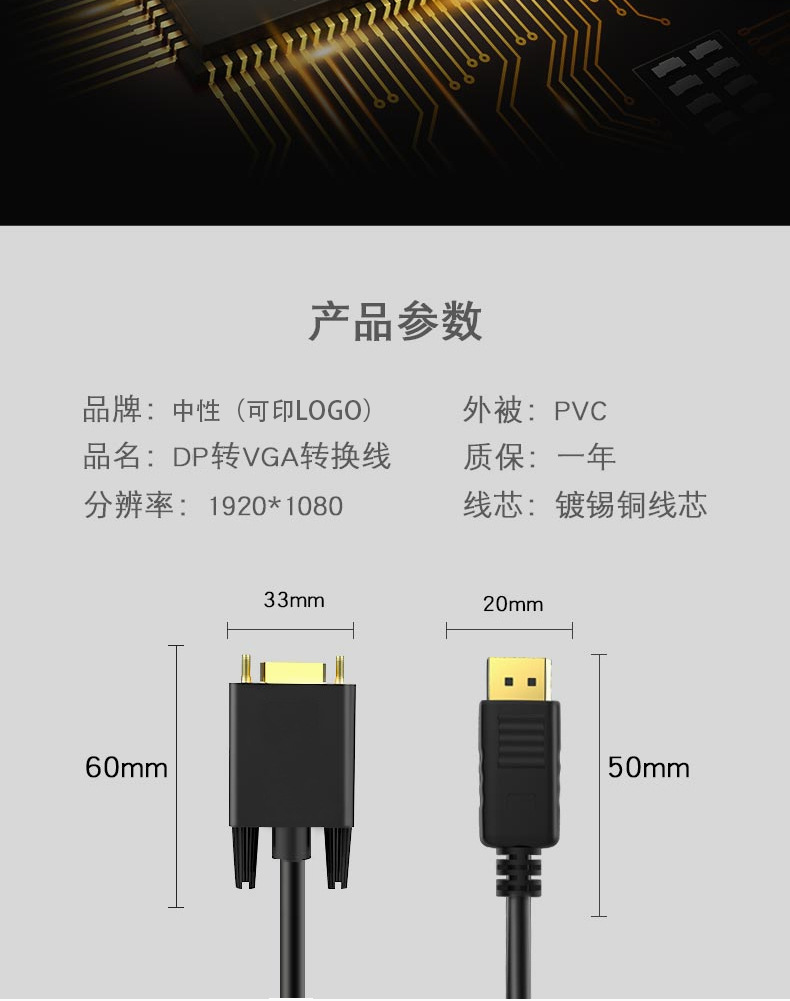

一、产品基础规格

①核心芯片：CS5202 单芯片方案

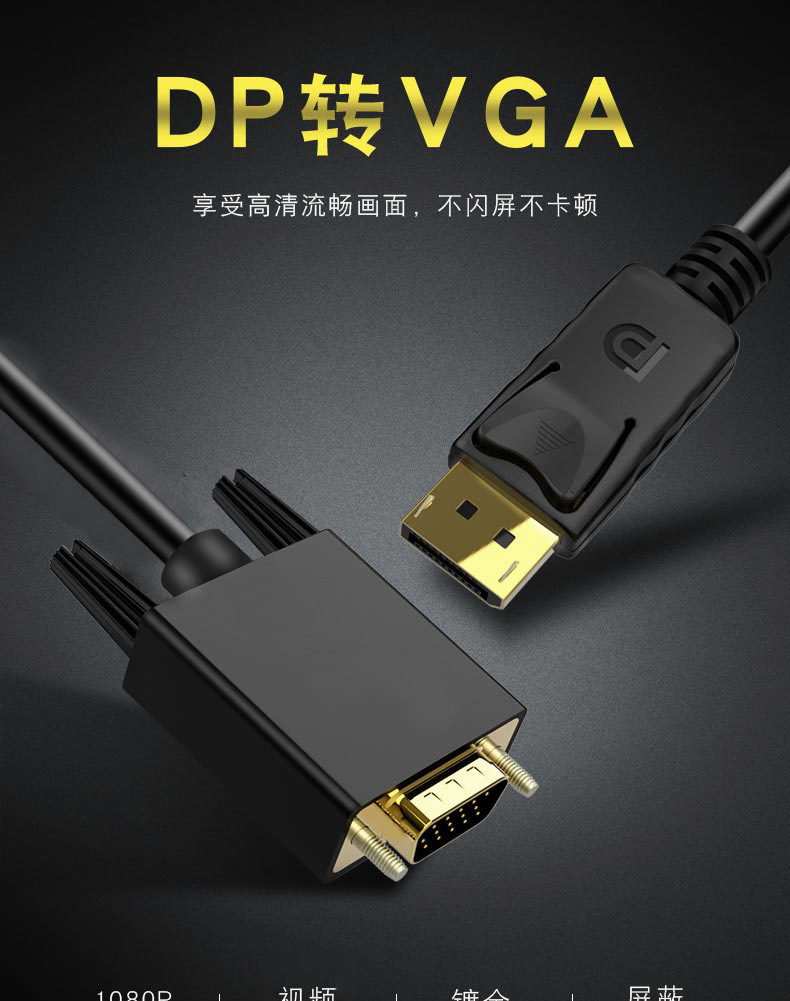

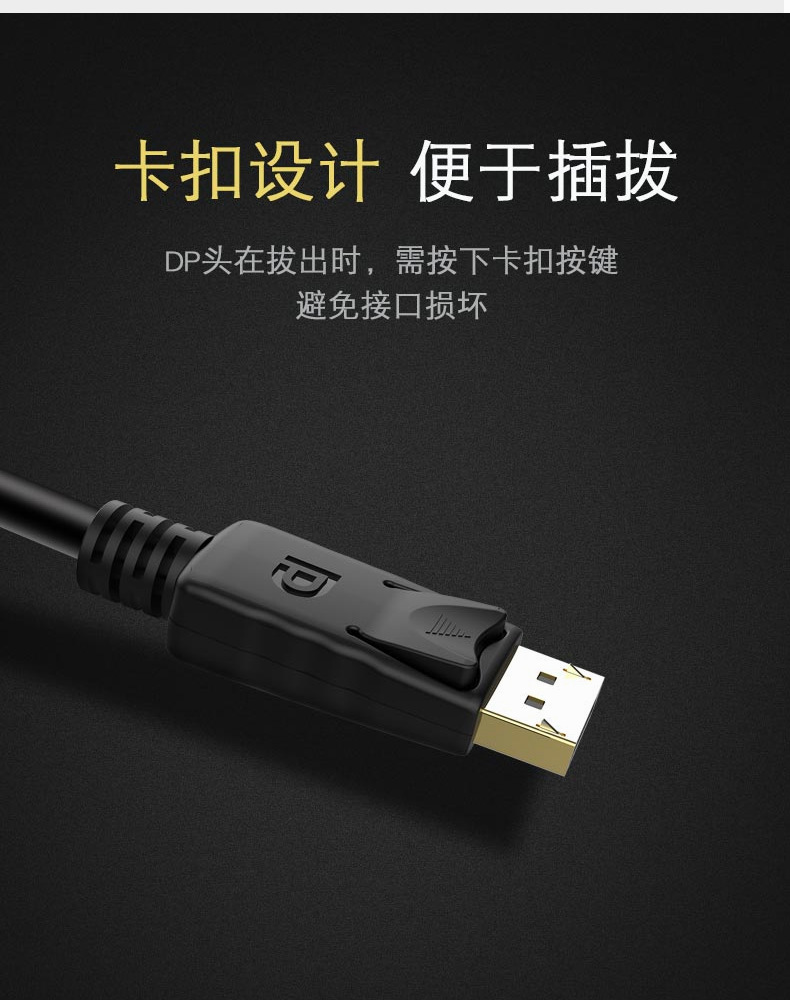

②接口类型：标准 DisplayPort 公头（输入）→ VGA D-Sub 15 针公头（输出）

视频规格：

③输入：DP 1.1 协议，支持 RBR (1.62Gbps)/HBR (2.7Gbps) 速率

输出：VGA 模拟信号

④供电方式：纯 DP 接口总线供电，无需外接 USB 电源

⑤导体：无氧纯铜

⑥外被：环保 PVC

⑦常规线长：0.5m/1m/1.8m/3m（可定制）

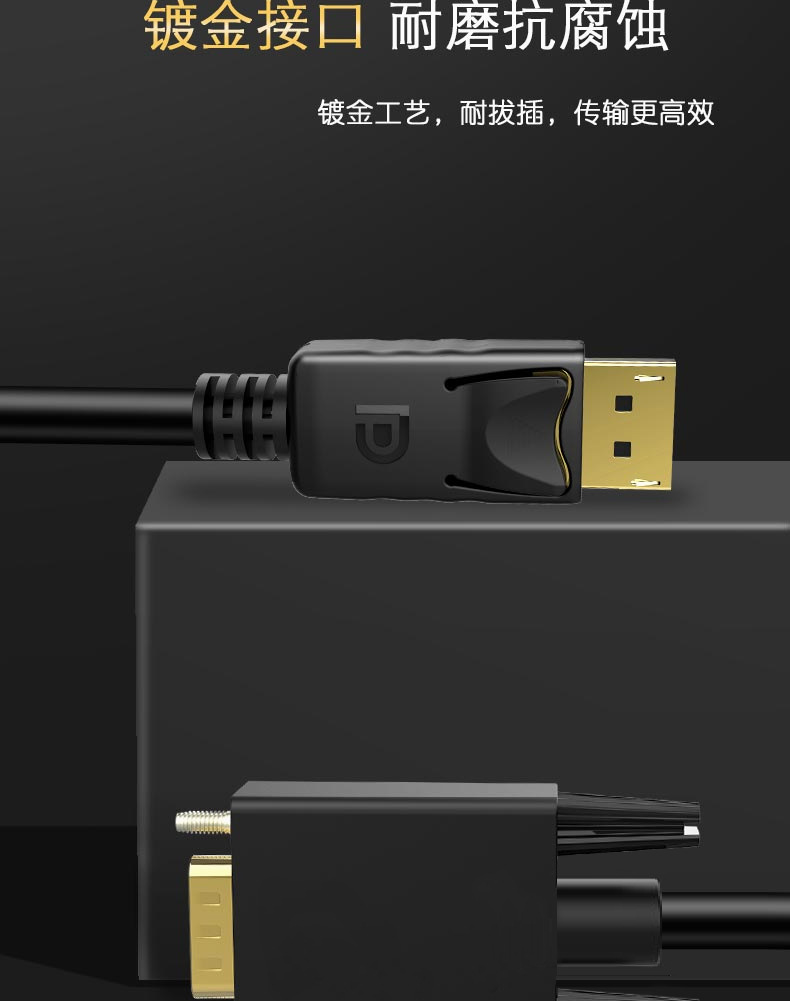

⑧接口工艺：接口触点镀金

⑨兼容系统：Windows 7/8/10/11、Mac OS X 10.6 及以上、Linux、Android x86

二、核心产品优势 & 功能

①传输稳定：内置芯片，传输稳定，故障率更低。

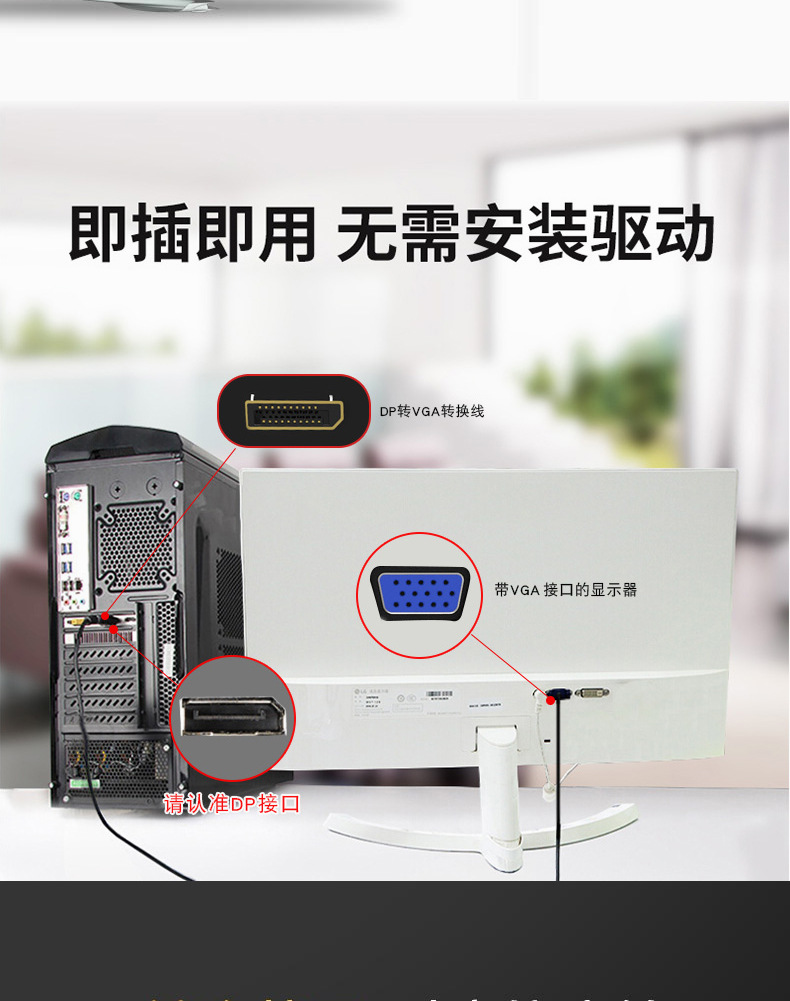

②即插即用免驱动：所有主流操作系统自动识别，无需安装任何驱动程序，支持热插拔，带电插拔不会损坏设备。

③持久耐用：内置过流、过压保护电路，支持 7×24 小时不间断工作，工业级稳定性，适合长时间运行的场景。镀金接口，抗氧化。

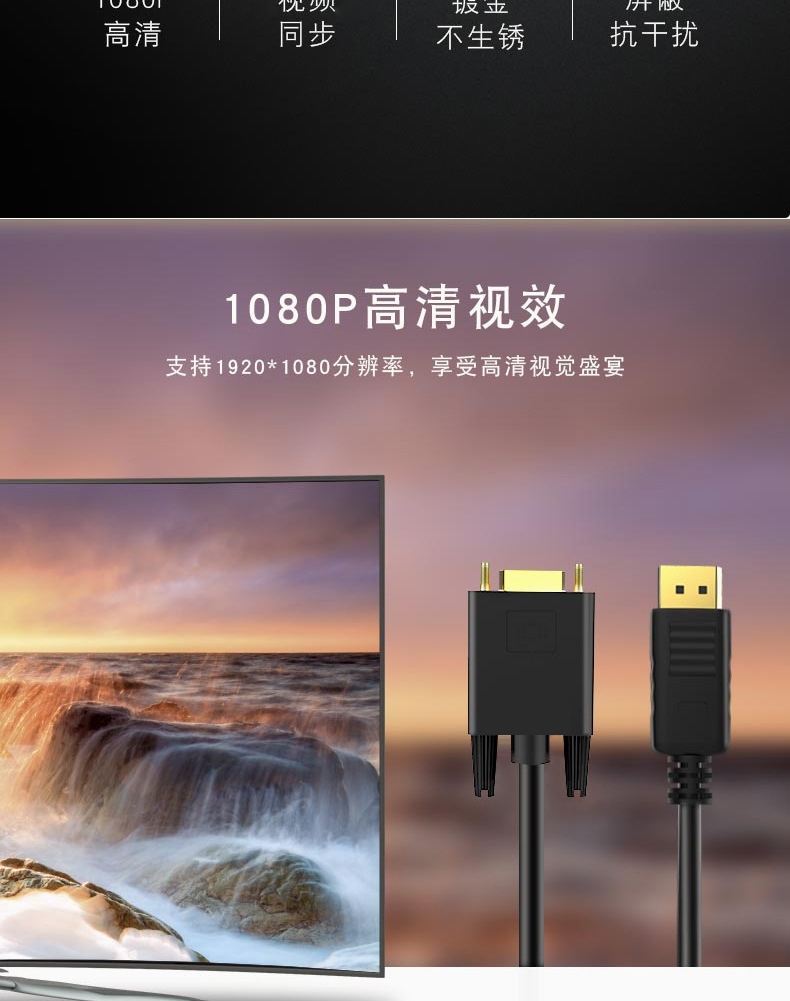

④信号传输质量好：双层屏蔽结构有效减少电磁干扰和信号衰减，1080P@60Hz 下无重影、无闪屏、色彩还原准确。

⑤使用便捷：无需外接供电，一根线即可完成连接，避免了外接电源线带来的杂乱和不便。

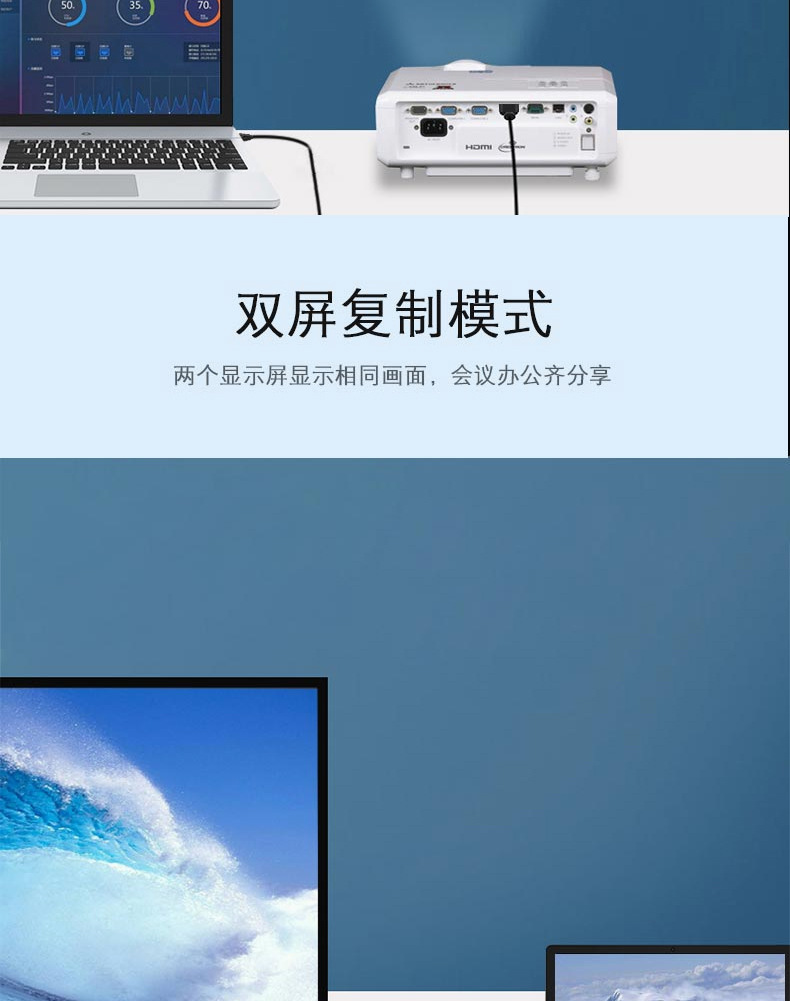

⑥多显示模式支持：支持复制模式（屏幕同步）、扩展模式（桌面扩展）、主副屏切换模式，满足不同使用需求。

三、产品短板

①仅支持单向传输：只能将 DP 信号转换为 VGA 信号，不支持 VGA 转 DP 反向传输，无法用于 VGA 主机连接 DP 显示器。

②分辨率受 VGA 接口物理限制：VGA 是模拟接口，最高仅能稳定支持 1920×1080@60Hz，无法输出 2K、4K 等更高分辨率，也不支持高刷新率（如 144Hz）。

③不支持音频传输：VGA 接口本身不具备音频传输能力，因此本转接线只能传输视频信号，如需音频需单独连接 3.5mm 音频线。

④长距离传输信号衰减明显：超过 3 米后，模拟信号会出现明显衰减，可能导致画面模糊、重影，不建议使用 5 米以上长度。

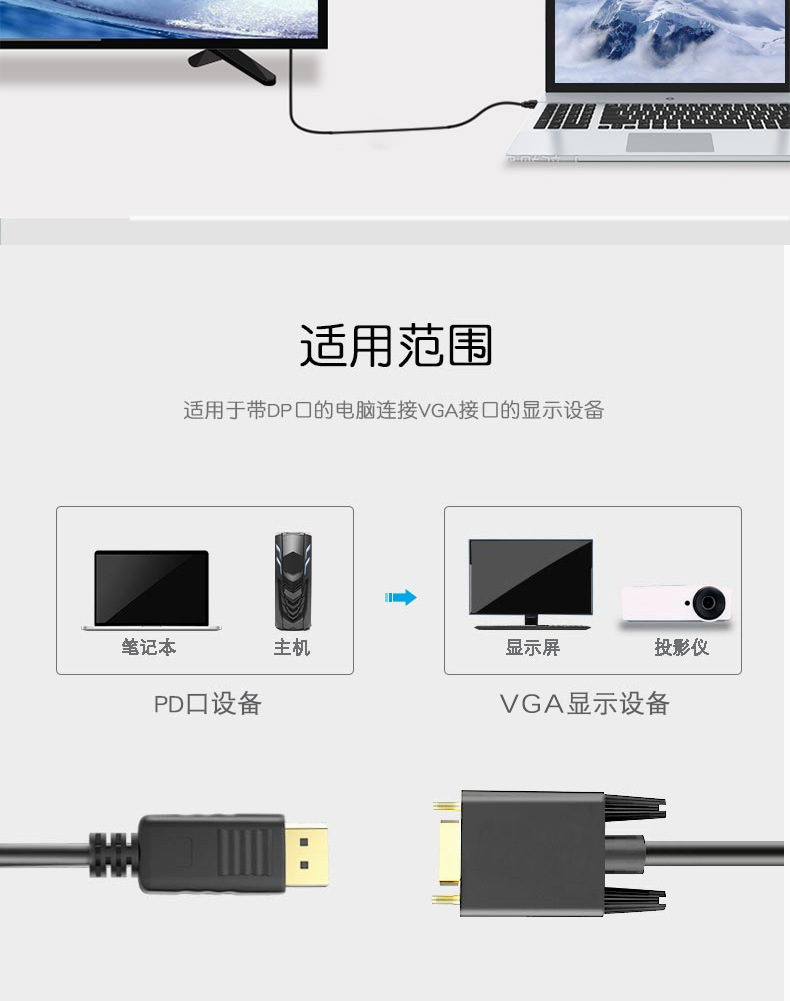

四、适用范围

核心应用场景

①办公场景：新款台式机、笔记本电脑（仅带 DP 接口）连接老旧 VGA 显示器、投影仪、会议一体机；企业办公电脑升级后利用原有显示设备。

②教育场景：学校多媒体教室、计算机机房的电脑连接 VGA 投影仪、电子白板；培训机构的教学设备连接。

③工业场景：工控机、服务器、嵌入式设备连接 VGA 接口的工业显示器、监控屏、操作终端。

④家庭场景：利用家中闲置的 VGA 显示器、老电视作为电脑第二屏幕。

⑤临时展示场景：展会、发布会等临时活动中，笔记本电脑连接会场的 VGA 投影仪。
