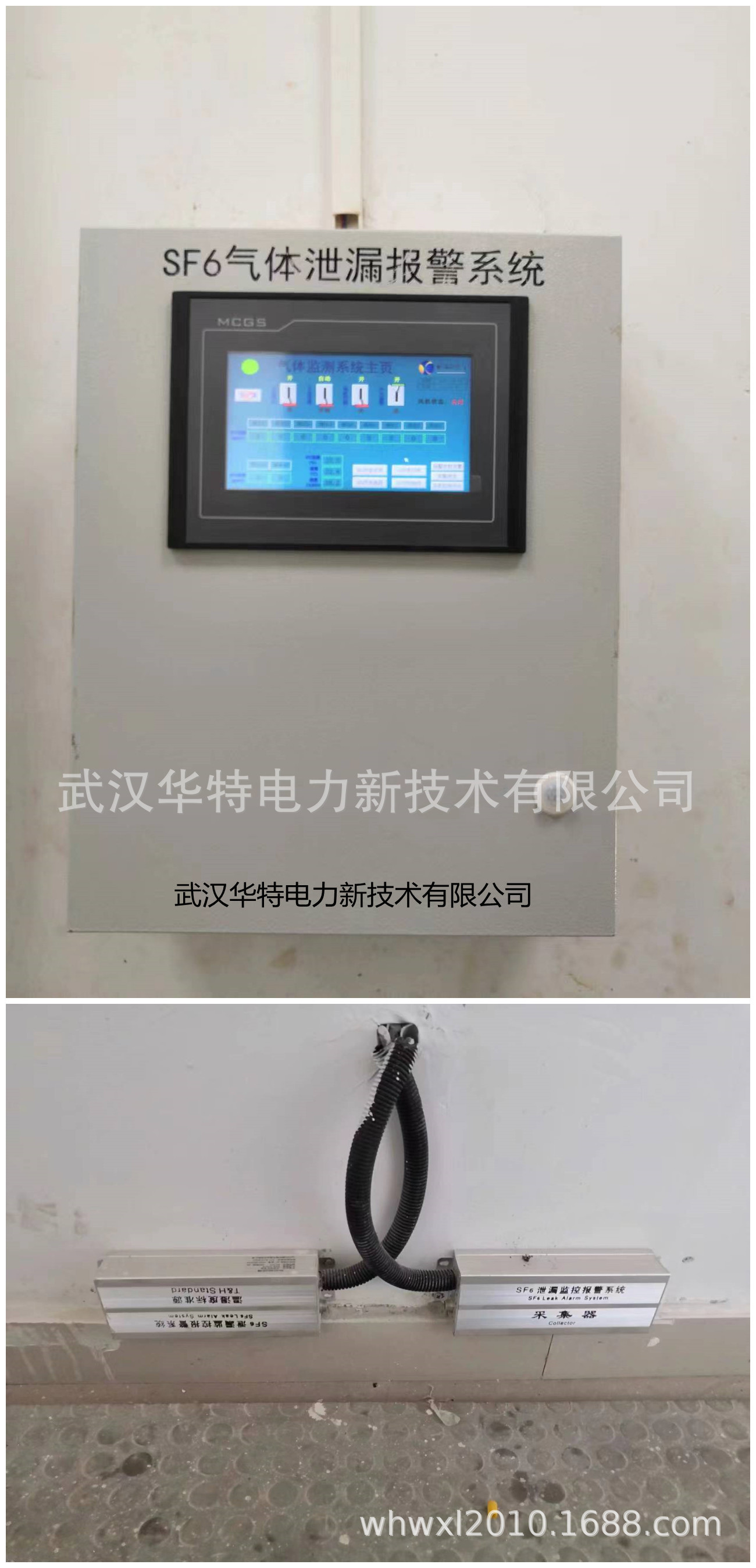

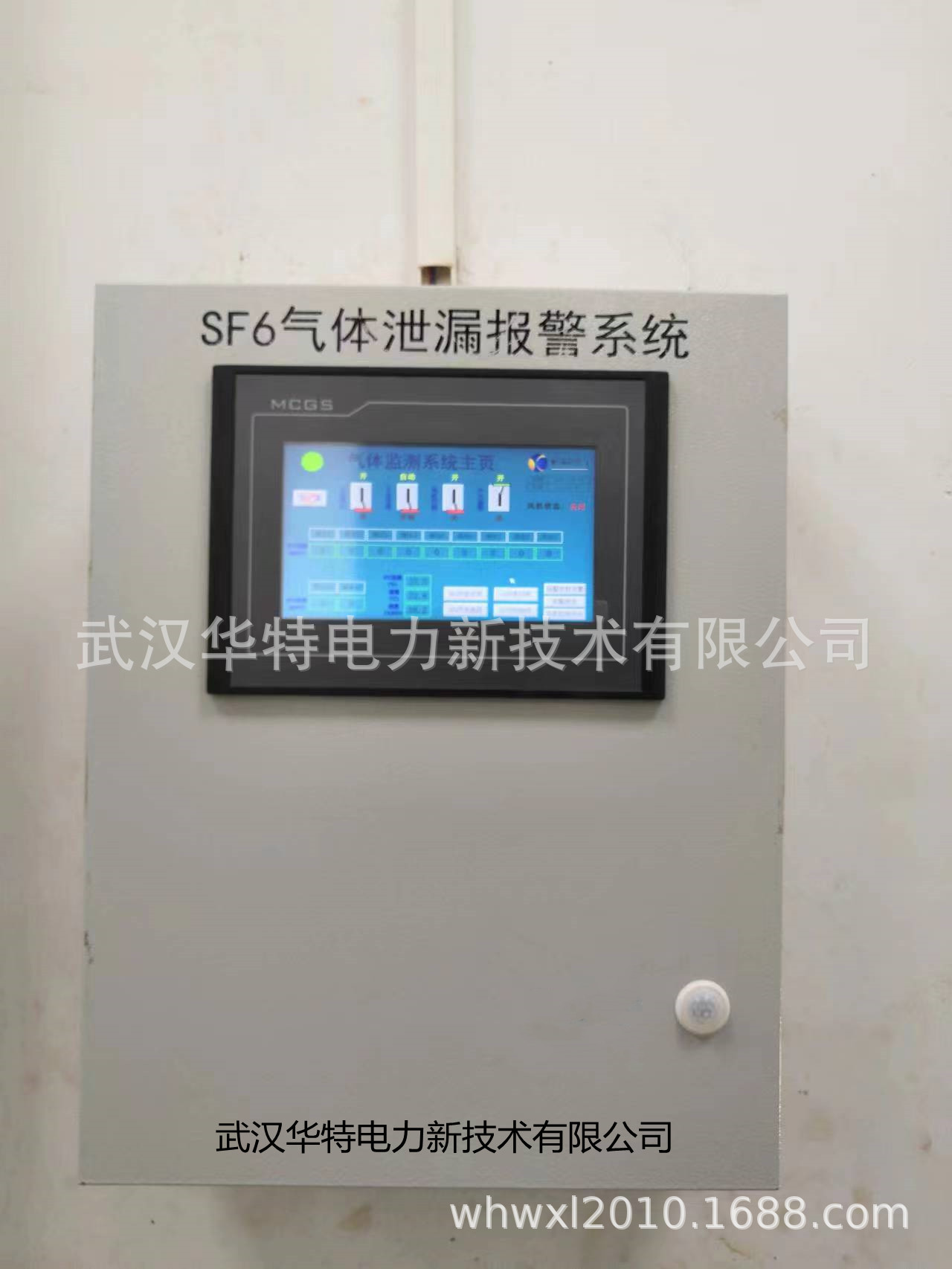

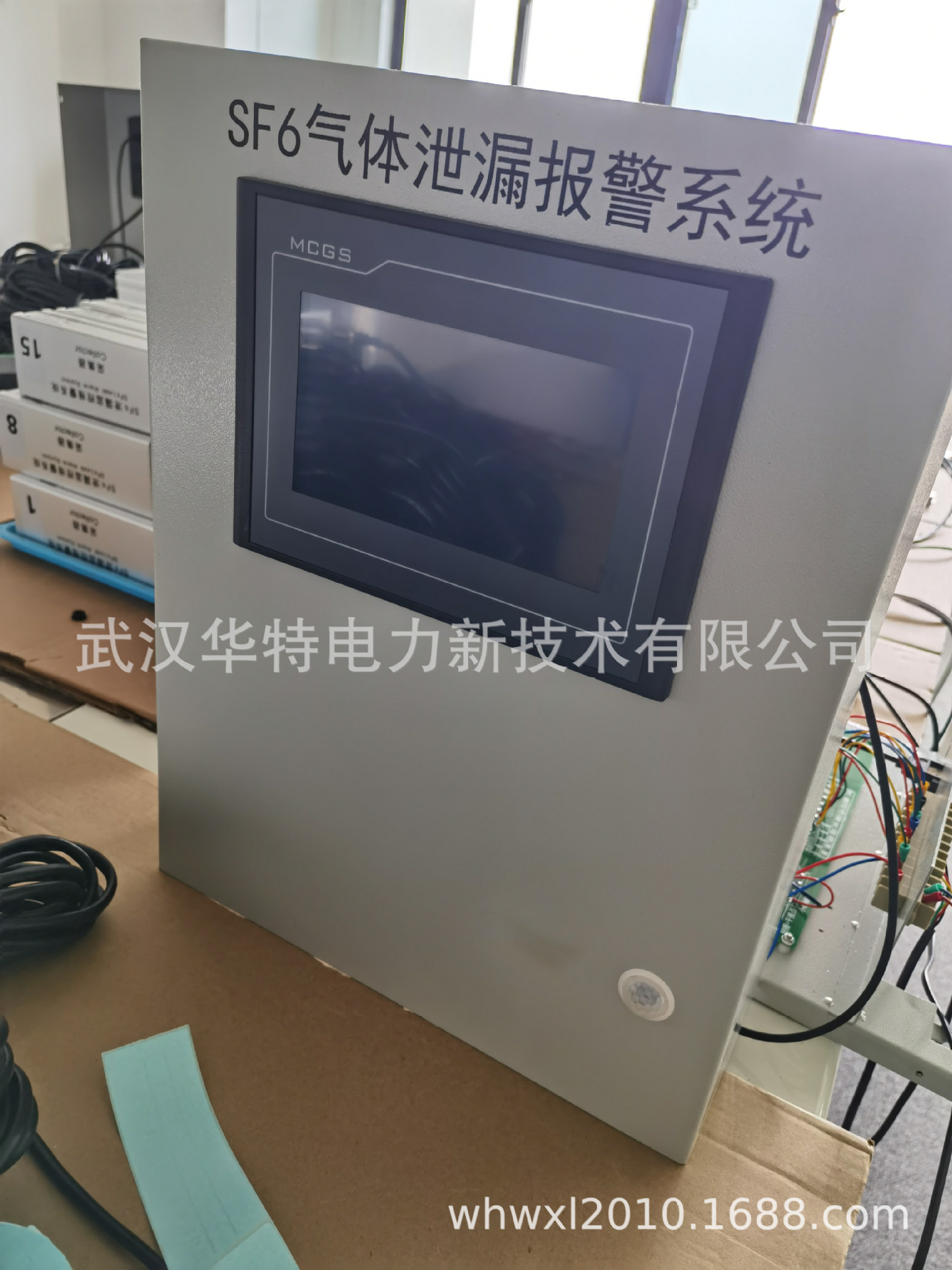

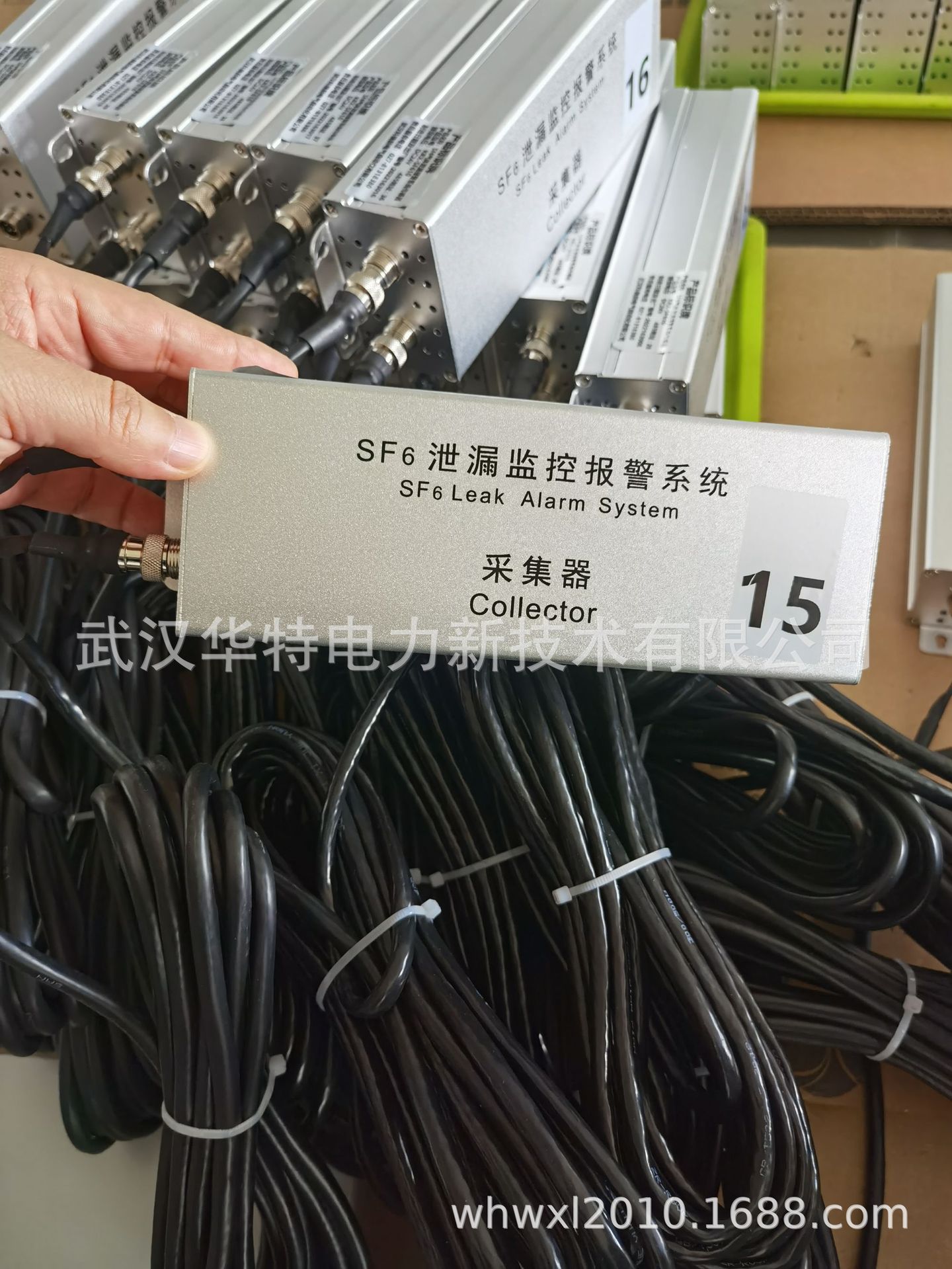

HT5800

SF6在线监测系统（双气体采集器）

一、概述

       随着我国电力事业的发展,六氟化硫电气设备在电力行业的应用越来越多, SF₆组合电气变电站（GIS）在不断增加。由于SF₆气体本身的特性因素，无论从环境保护还是人身安全等方面，对其在应用中的泄漏检测及在周围环境中的浓度含量实时跟踪监控是十分必要的。以下是国内外有关六氟化硫对大气的一些具体规定及报道：

1、BZ₂—2002“中华人民共和国国家职业卫生标准”《工作场所有害因素职业接触限值》（由卫生部2002年4月8号发布，2002年6月1号实施）第九页第162条规定，大气中SF₆时间加权平均浓度为6000μL/m³,短时间接触浓度为9000μL/m³。

2、根据部颁标准DL/T 639《六氟化硫电器设备运行试验及检修人员安全防护细则》第4.3.3条设备安装室底部应安装六氟化硫浓度报警仪和氧量仪。当六氟化硫浓度超过1000μL/L。氧量低于18%时，仪器报警。

3、六氟化硫气体在大电流开断时由于受到强力放电条件作用，会产生有害的低氟化物。这些物质的反应能力极强，当有水分和氧气存在时，这些分解产物又会与电极材料、水分等进一步反应生成组合十分复杂的多种化合物。这不仅会造成设备内部有机绝缘材料的性能劣化或金属腐蚀，致使设备绝缘性能下降，而且对电气设备和人身安全带来严重不良后果。（摘自1998年兵器工业出版社《六氟化硫气体分析技术》）。

4、六氟化硫气体的本身化学特性为无毒、无色、无味、很稳定、不易溶于水，也不和一般物质起化学反应，但当其及其分解物排放至一定量时会造成对大气臭氧层的破坏，致使大气层对太阳辐射形成负面效应，影响生态环境。欧美发达国家现已把气体生产转移到经济欠发达的国家。

5、欧洲和美国标准中规定空气中的SF₆气体及其毒性分解产物的允许含量（见表1）。

表1 空气中SF₆气体及其毒性分解产物的容许含量（IEC标准）

  注：单位为“10^-6”者为体积分数

本系统不仅可以达到保障人身安全的目的，而且还能有效确保设备正常运行。

二、产品功能特点

1. 定量测量SF6（六氟化硫）气体浓度；

2. 定量测量O2（氧气）气体浓度；

3. 定量测量大气温湿度；

4. 可根据需要设置SF6和O2气体浓度的报警点；

5. 后台监控；

6. SF6气体浓度超过报警点时自动排风、自动报警；

7. 氧气浓度低于报警点时自动排风、自动报警；

8. 手动控制排风；

9. 历史数据存储；

10.壁挂式安装，方便灵活；

11.分布式系统，可扩展255个采集点

 工作环境

1. 工作温度：-10℃～+40℃；

2. 存储温度：-40℃～+80℃；

3.相对湿度：0％～95％（不结露）；

4. 大气压力：70kPa～110kPa；

三、主要技术指标

1.外部供给电源：220VAC ±10%。

2.SF6浓度测量范围：0~1000ppm

3. SF6浓度报警点：范围内可设置，默认1000ppm；

4.SF6浓度测量精度：2%FS

5. O2浓度测量范围：0~25%；

6. O2浓度测量精度：2%FS；

7. O2浓度报警点：范围内可设置，默认18%；

8. 温度测量范围：-40~123.8℃

9. 温度测量精度：±0.5℃

10. 湿度测量范围：0～100%RH

11. 湿度测量精度：±4.5%RH

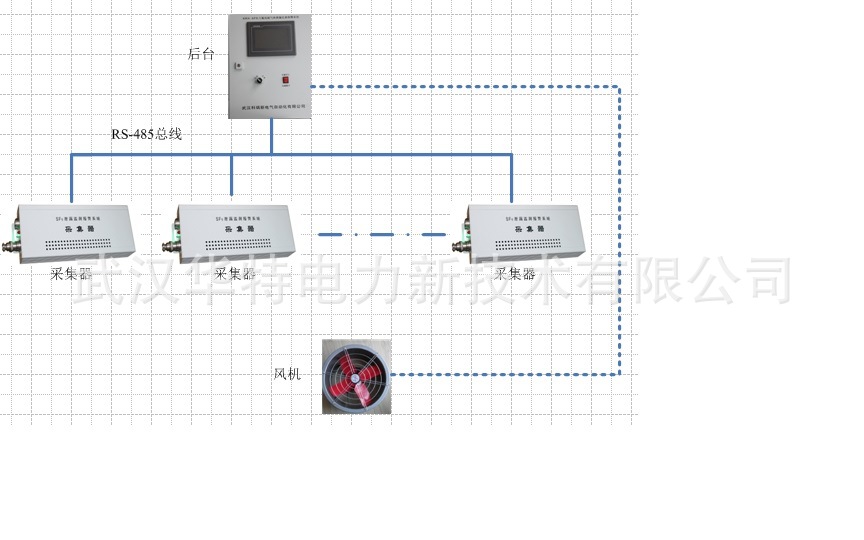

四、系统接线示意图

（备注：监测点位需根据现场具体情况来配置相应的传感器，传感器可选国产或者进口，装置的价位也不一样）
