电动百叶窗
一、适用范围:适用于工业厂房、民用建筑上有通风要求的电厂汽机房、发电机、油机房、锅炉房、体育馆等。主要功能,通风调节、隔热保温,防沙、防雨,自然采光等。
二、产品描述:
1、"电动百叶窗"通过用使用DC24V直流电机(或交流AC220V)带动叶片转动,实现通风及保温隔热、防沙、防雨功能,叶片由铝合金型材一次成型,具有自动翻转功能,能调节室内的自然采光、空气流通。叶片调节灵活长年无需加润滑油、无噪音、密封性能良好。
2、"电动百叶窗"驱动系统由一个DC24V直流电机(或交流AC220V)及减速机械、限位器组成,这此组件均安装在一个窗体内与叶片组成一套"电动百叶窗"最终产品。
3、控制箱电源提供:(1)由电池组(或自备电源)提供直流DC24V输入电源。(2)设独立电源系统,配UPS(工业)不间断电源,平时220v市电对电池浮动充电。市电停电时"电动百叶窗"运转不受影响。控制箱面板设手/自动转换开关及手动启/闭按钮,开/关到位反馈信号指示灯。在手动状态下可自由启/闭。电动百叶窗控制箱可接消防控制和反馈信号、油机启动/关闭信号、485远程控制模块,同时可预留电动百叶窗启闭状态反馈信号接口(可与发电机控制屏连接)。

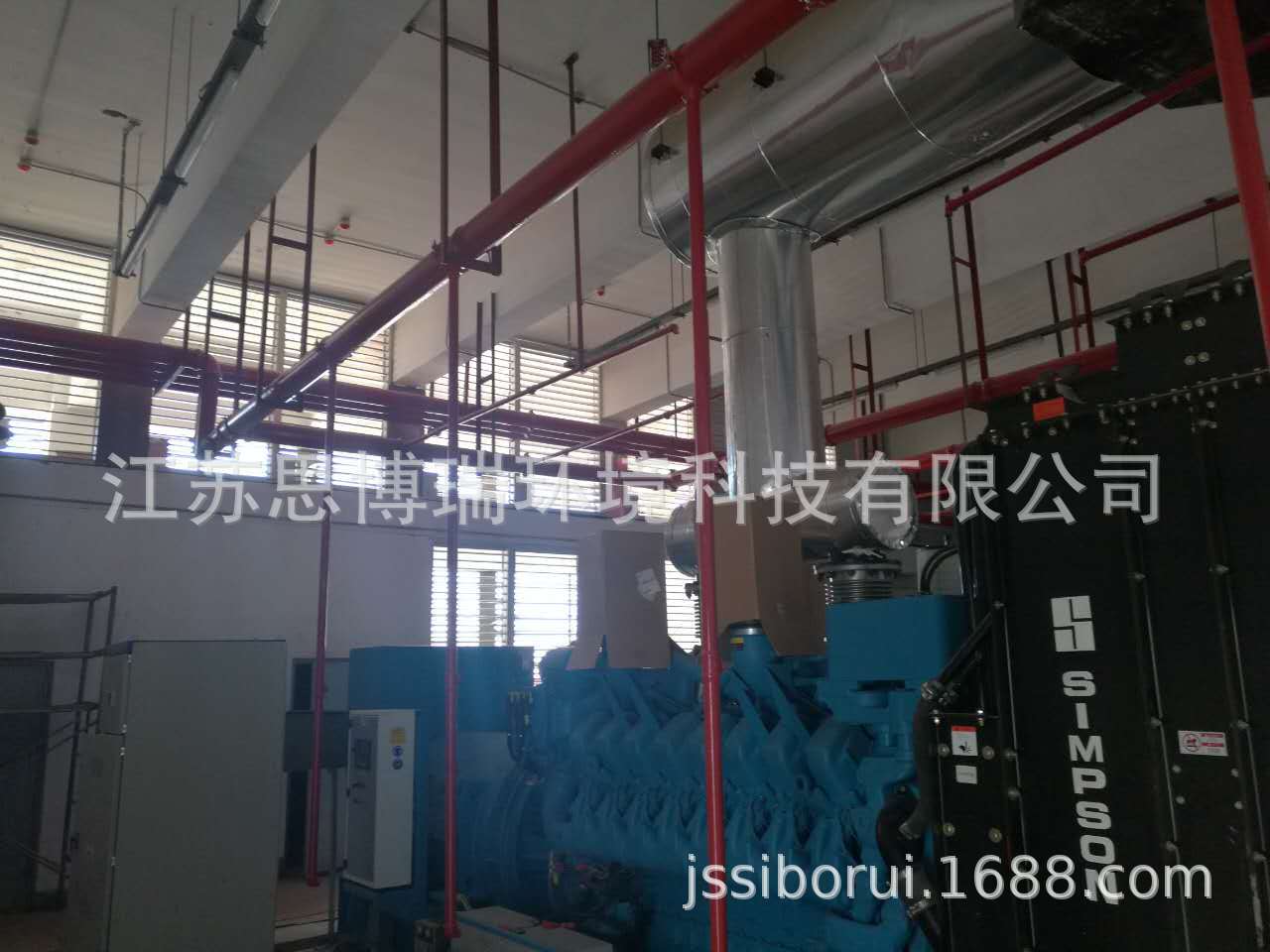

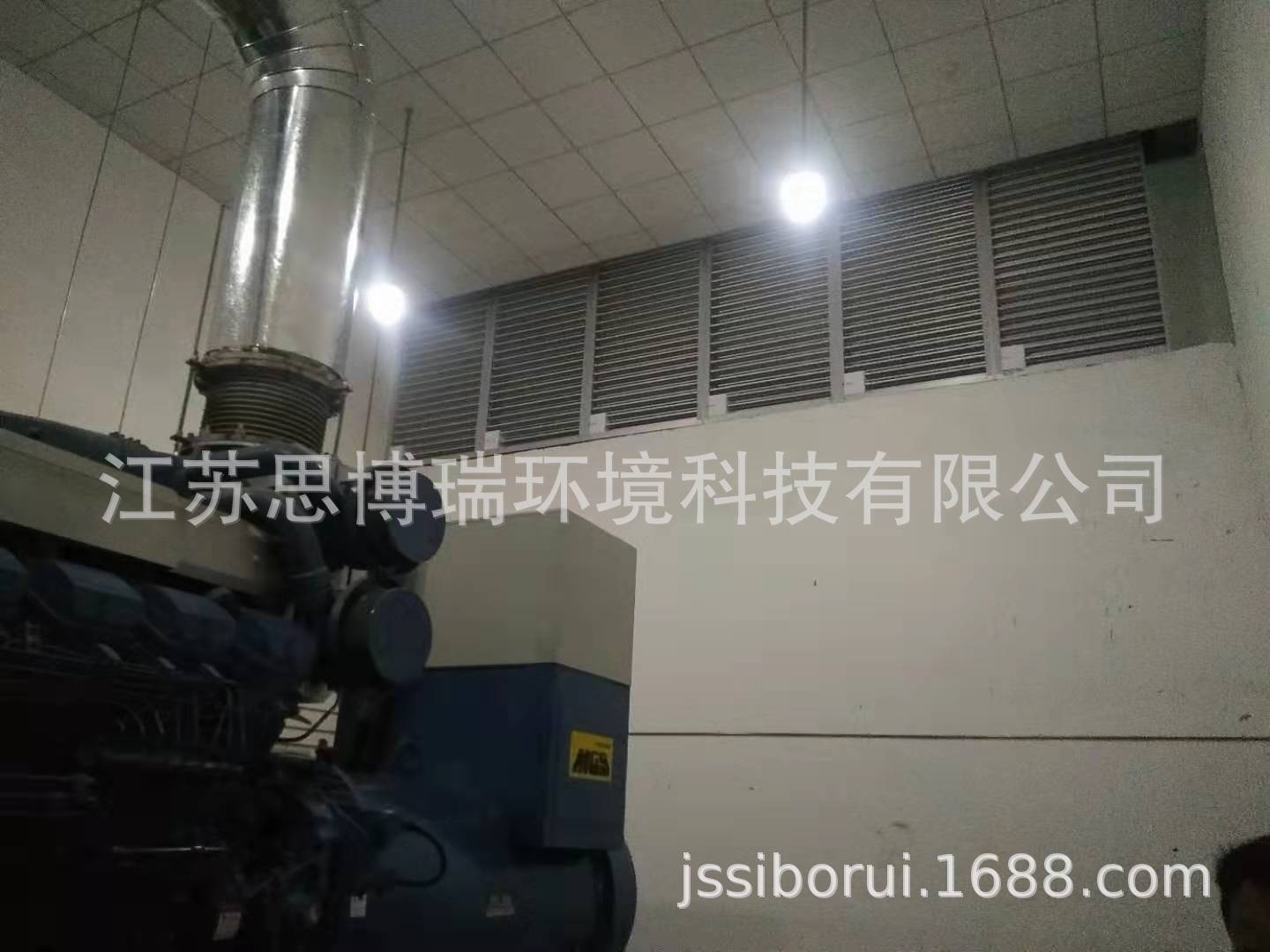

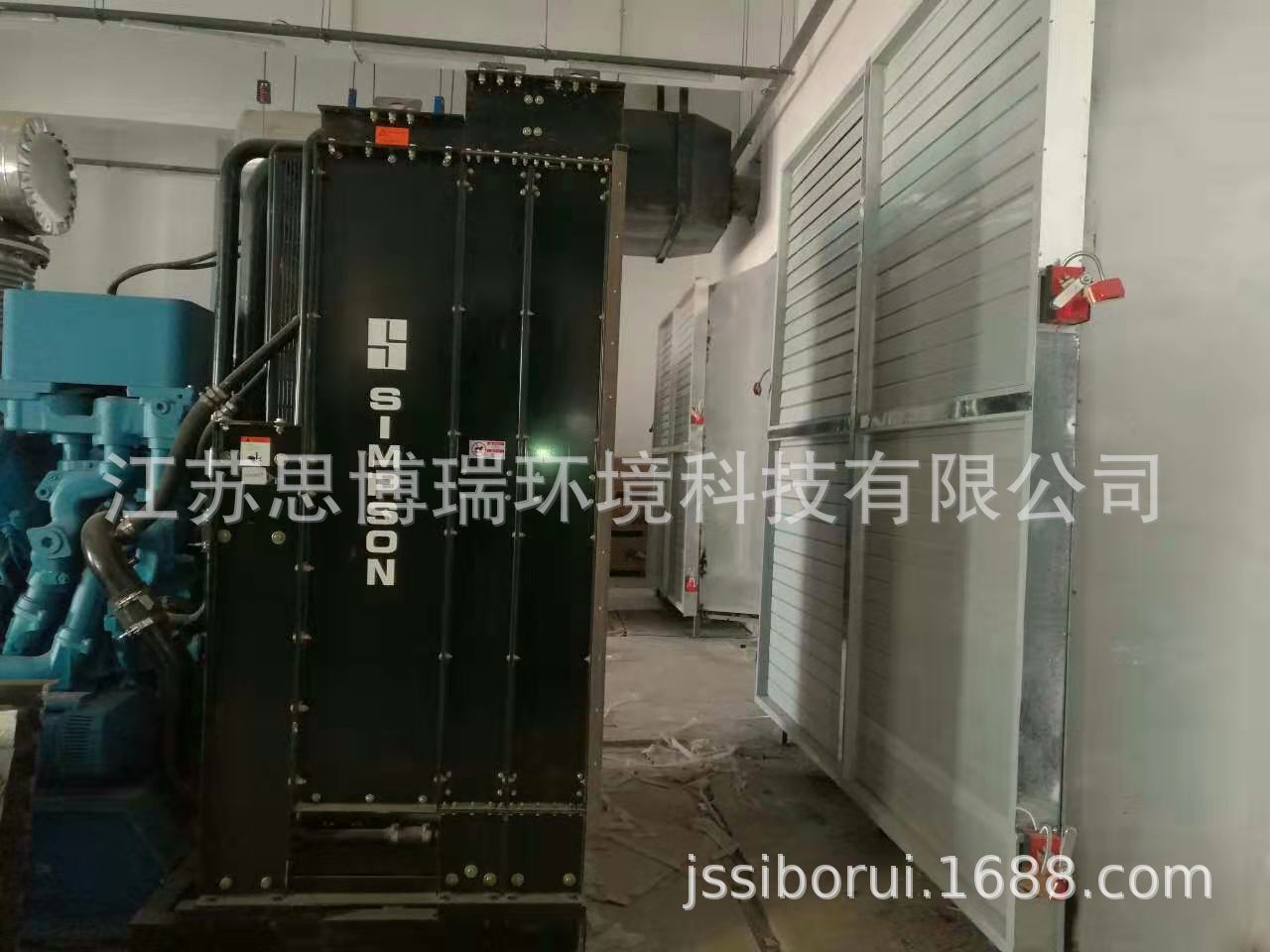

4、发电机房的发电机组关闭时百叶窗自动关闭,(以便机房内隔热保温,防沙、防雨),如市电停电时百叶窗通过控制箱自动开启,以便发电机房通风、采光。同时与发电机房排风机联动(发电机开启时,排风机启动排风)。使用过程中"百叶窗"启/闭自动控制,以实现无人值守。
5、机房发电机关闭时"电动百叶窗"根据需要可以自动实现10-30分钟延时关闭(以便机房内烟气散尽)。
6、本电动"百叶窗"具有手动启/闭功能方便维修,及特殊情况下手动启/闭。

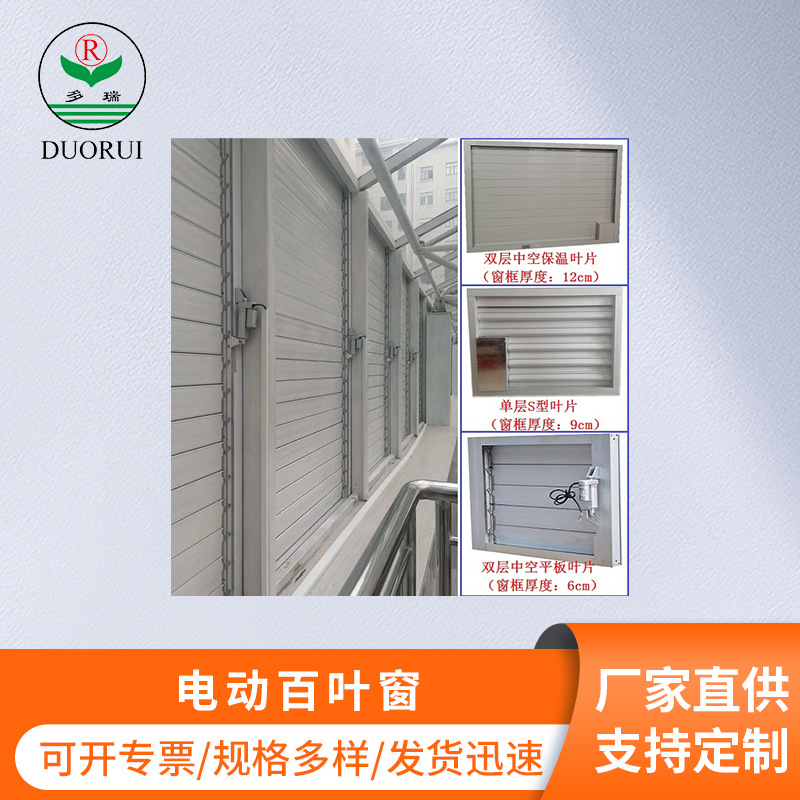

三、电动百叶窗叶片结构:

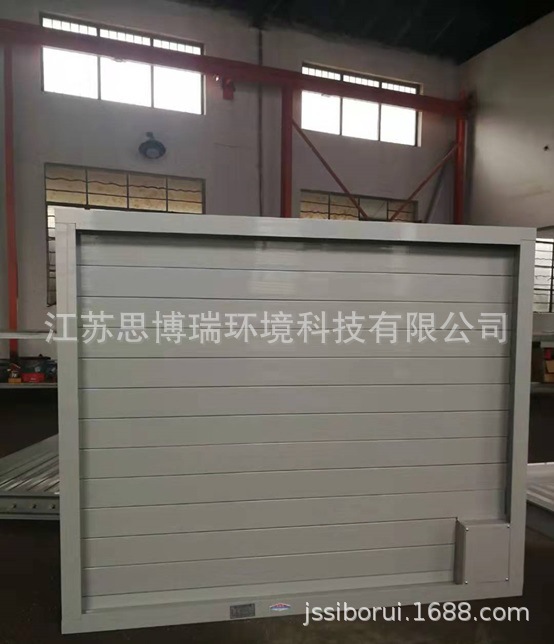

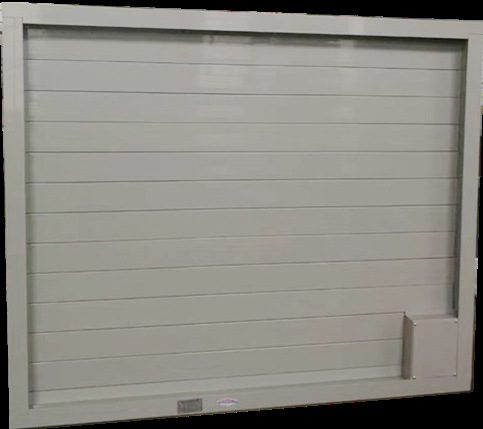

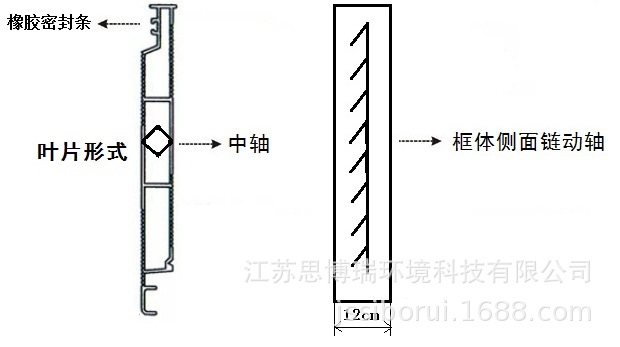

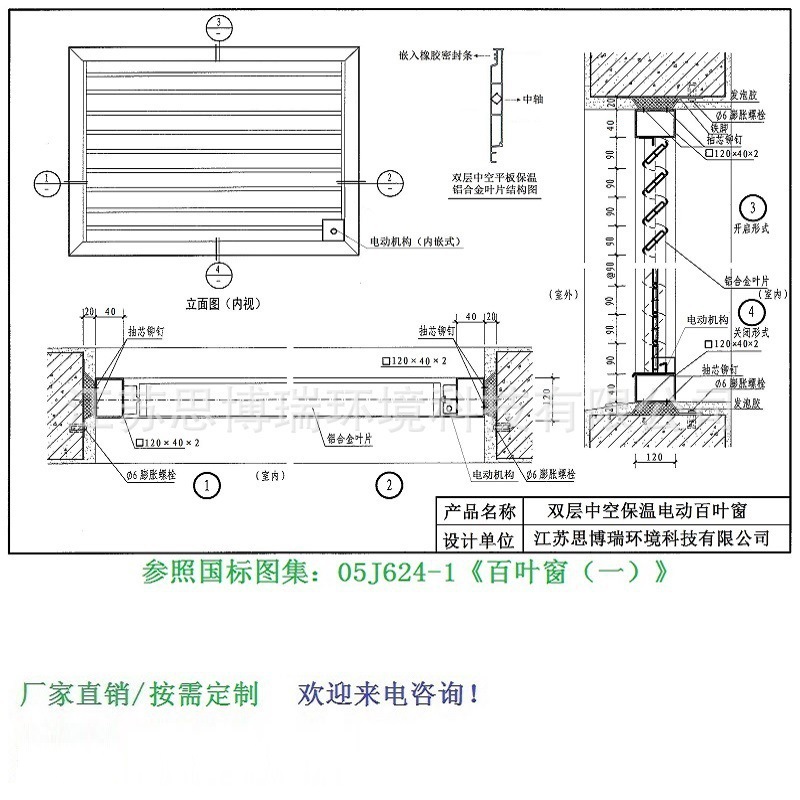

(1)双层保温电动百叶窗叶片结构图(双层中空平板叶片形式,框体厚度:12cm,电机内置)

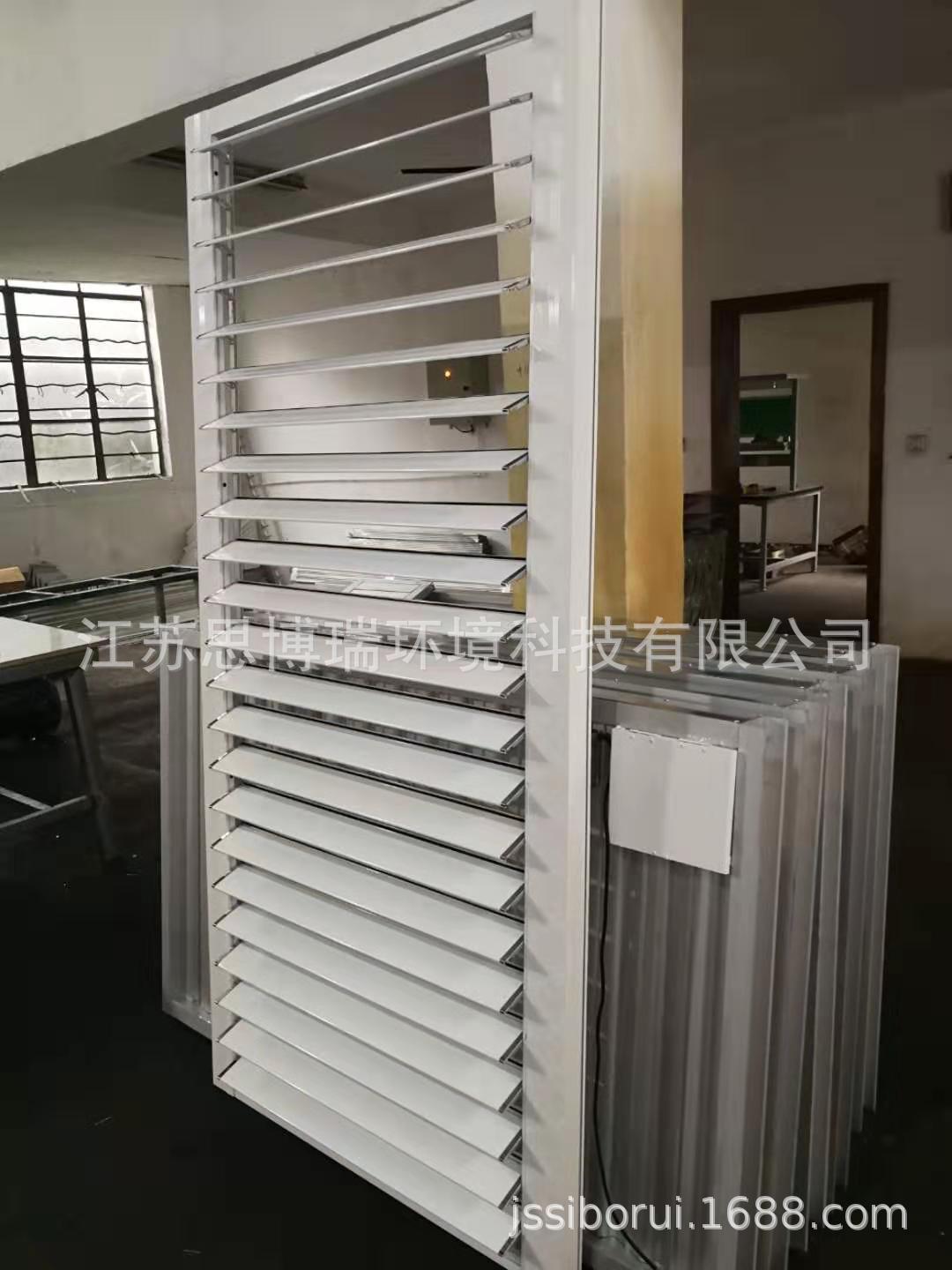

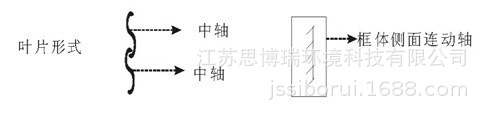

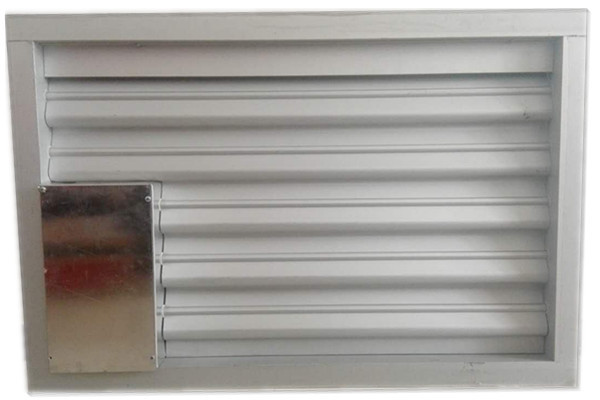

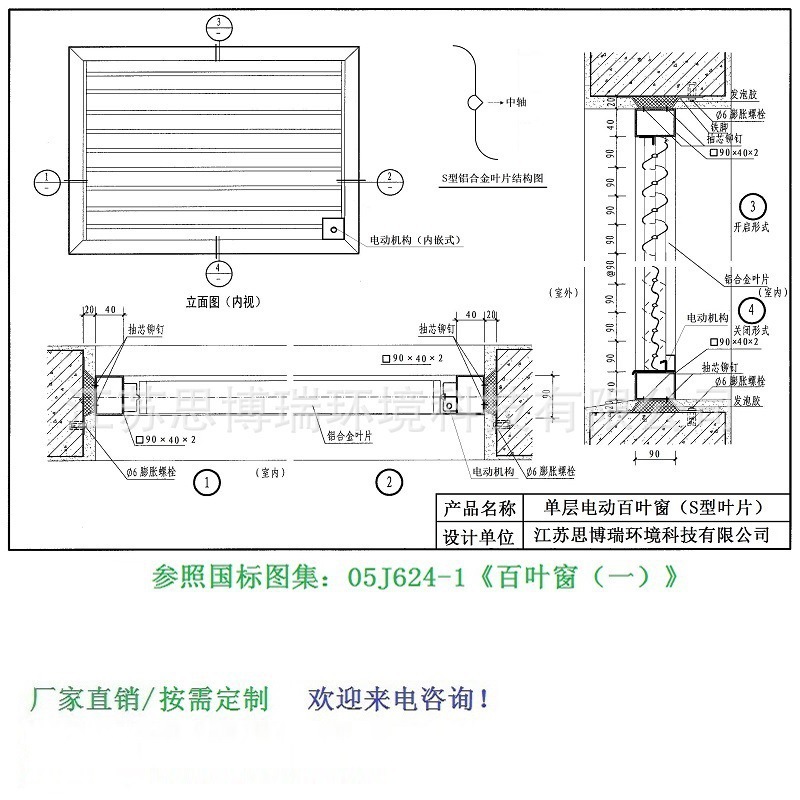

(2)单层电动百叶窗叶片结构图(S型叶片形式,框体厚度:9cm,电机内置)

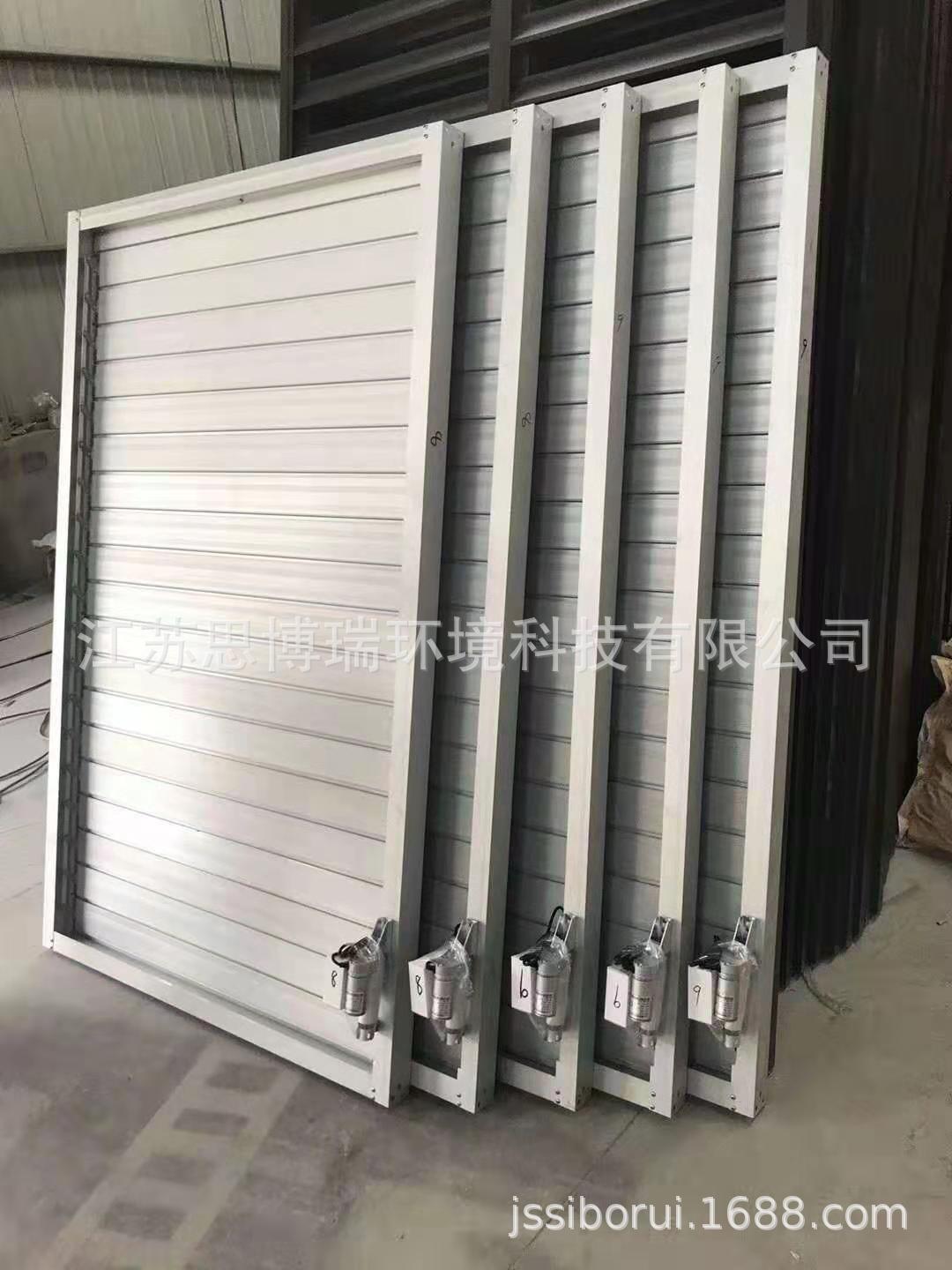

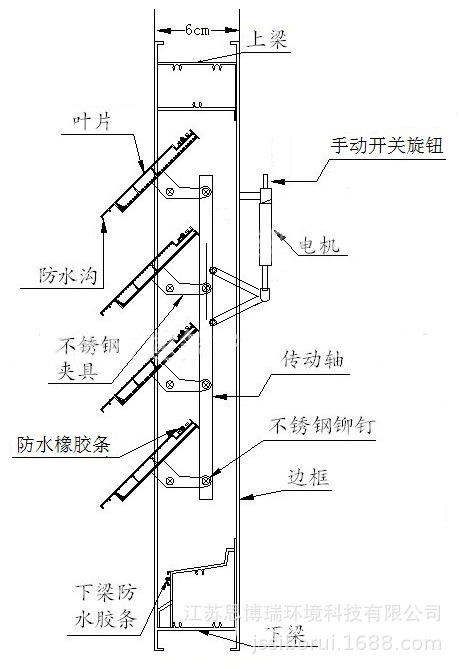

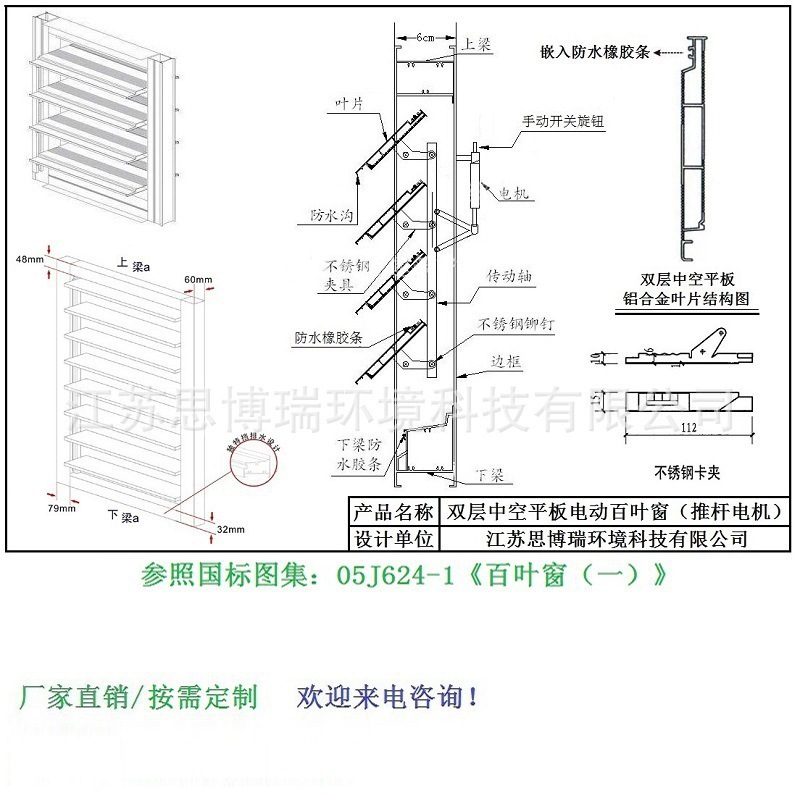

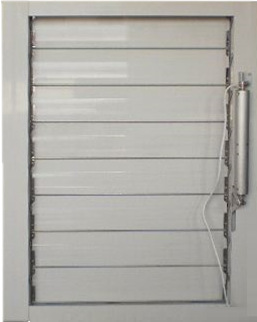

(3)推杆式电动百叶窗叶片结构图(双层中空平板叶片形式,框体厚度:6cm,电机外置)
商务联系:张经理 13815985538


消防排烟电动百叶窗

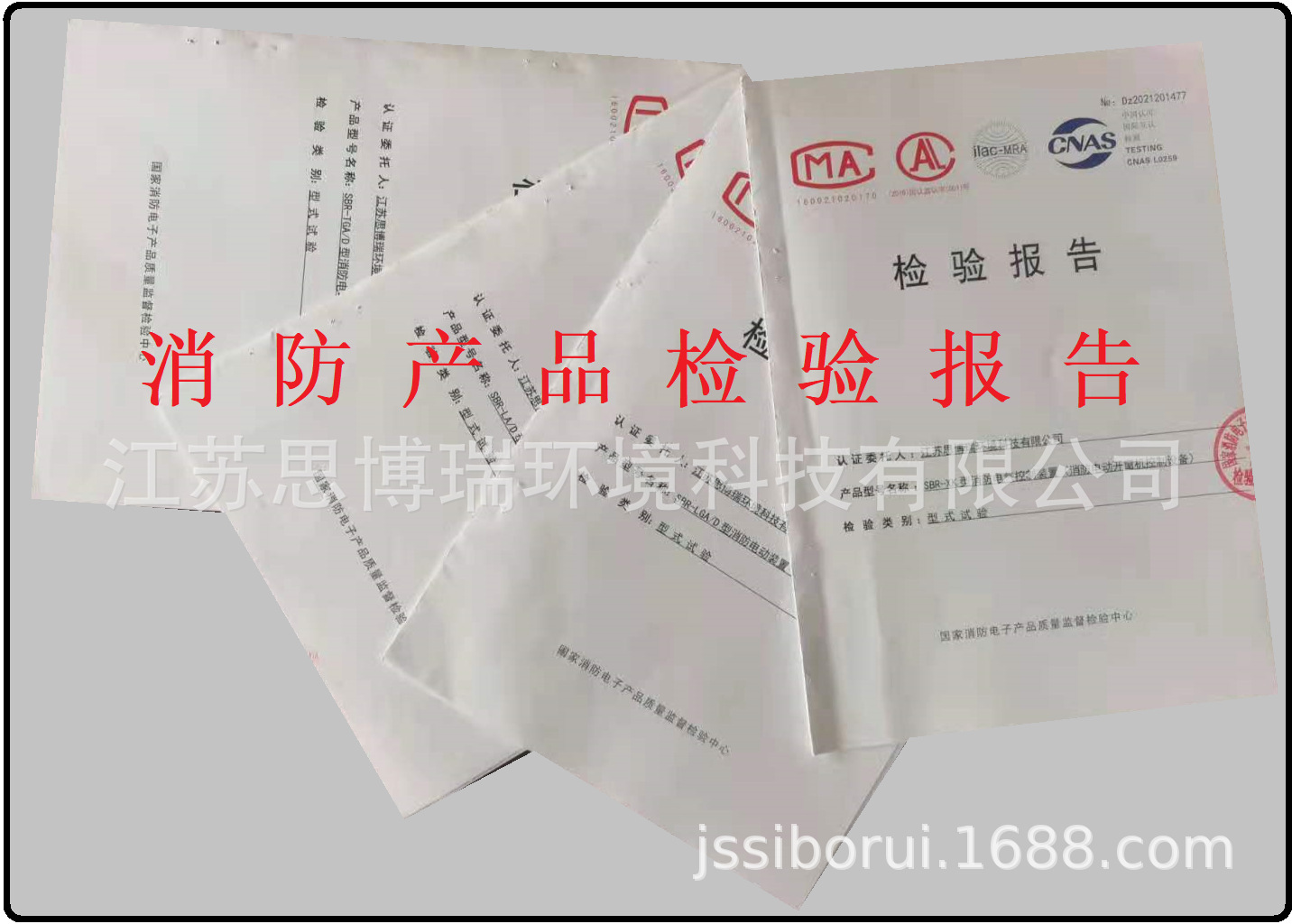

(电动机构及控制箱消防CCCF认证和检验报告)

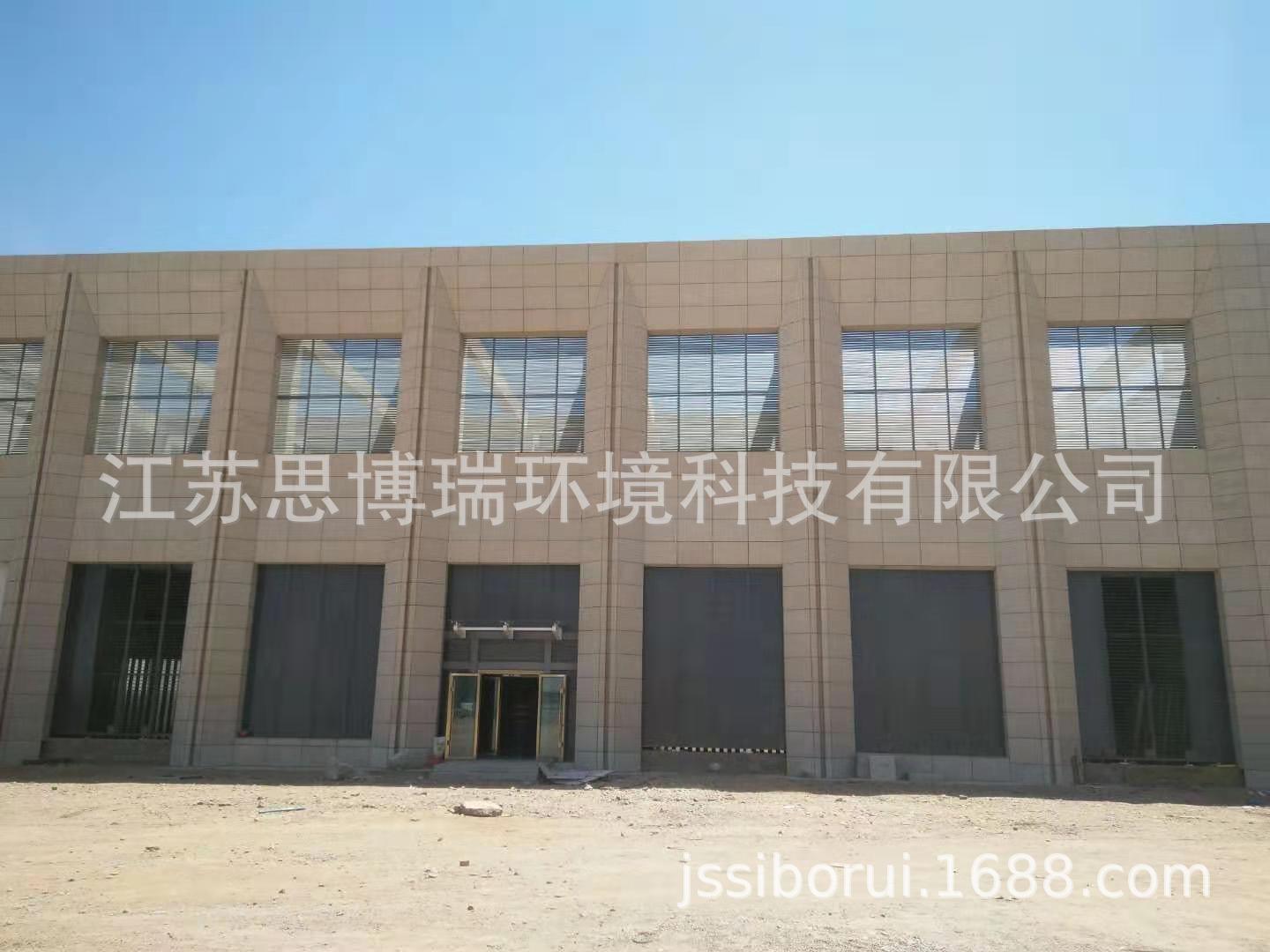

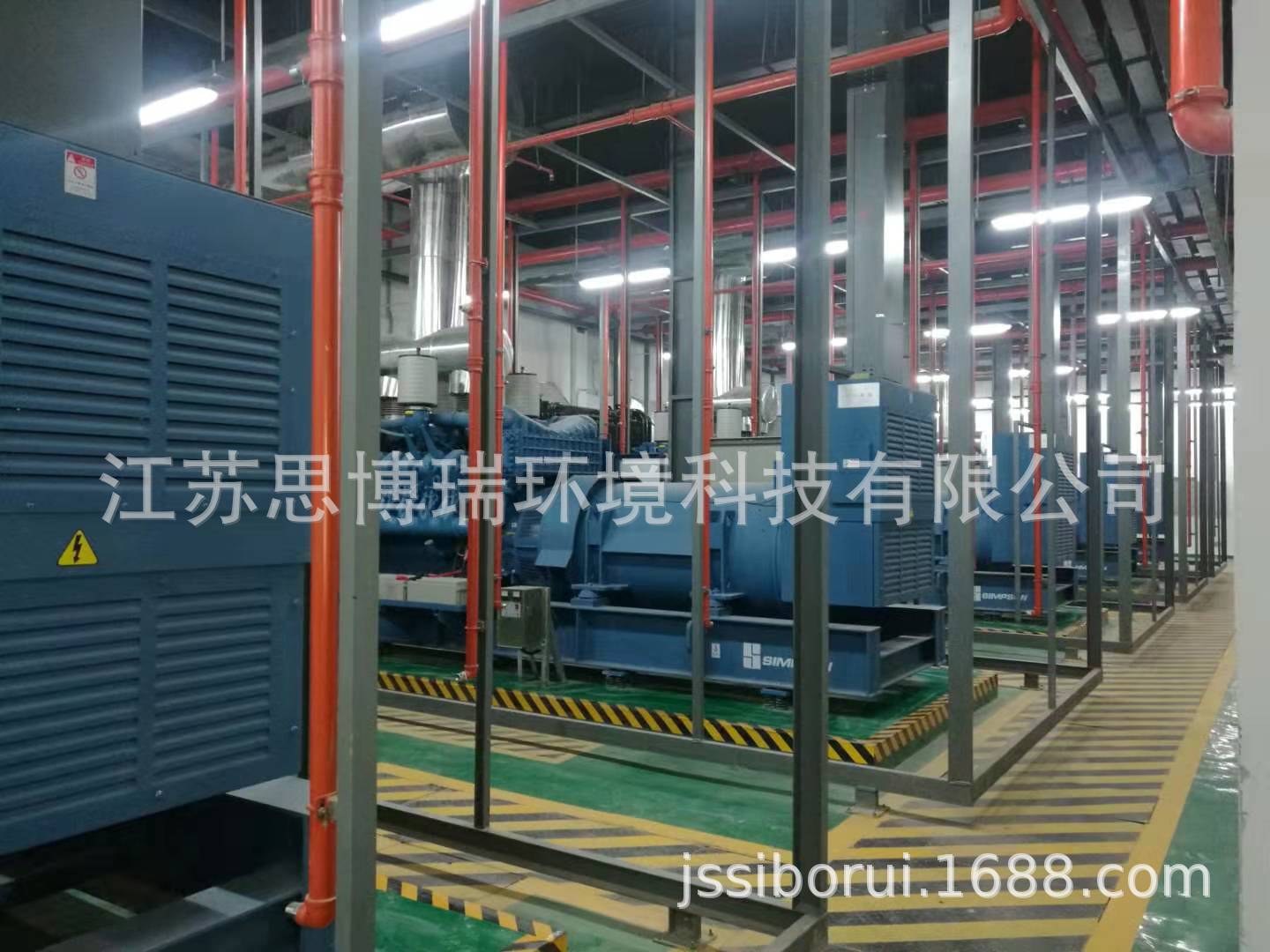

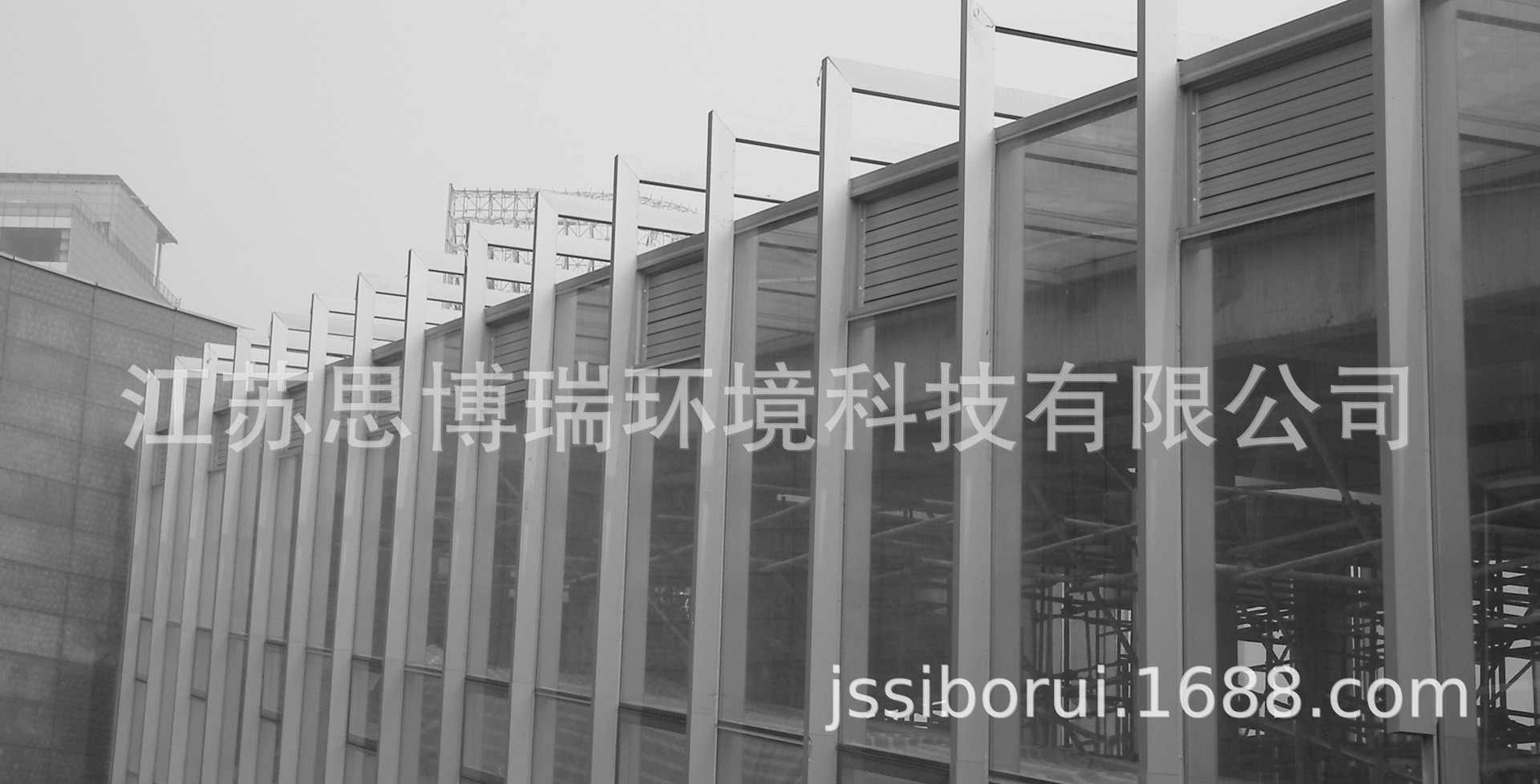

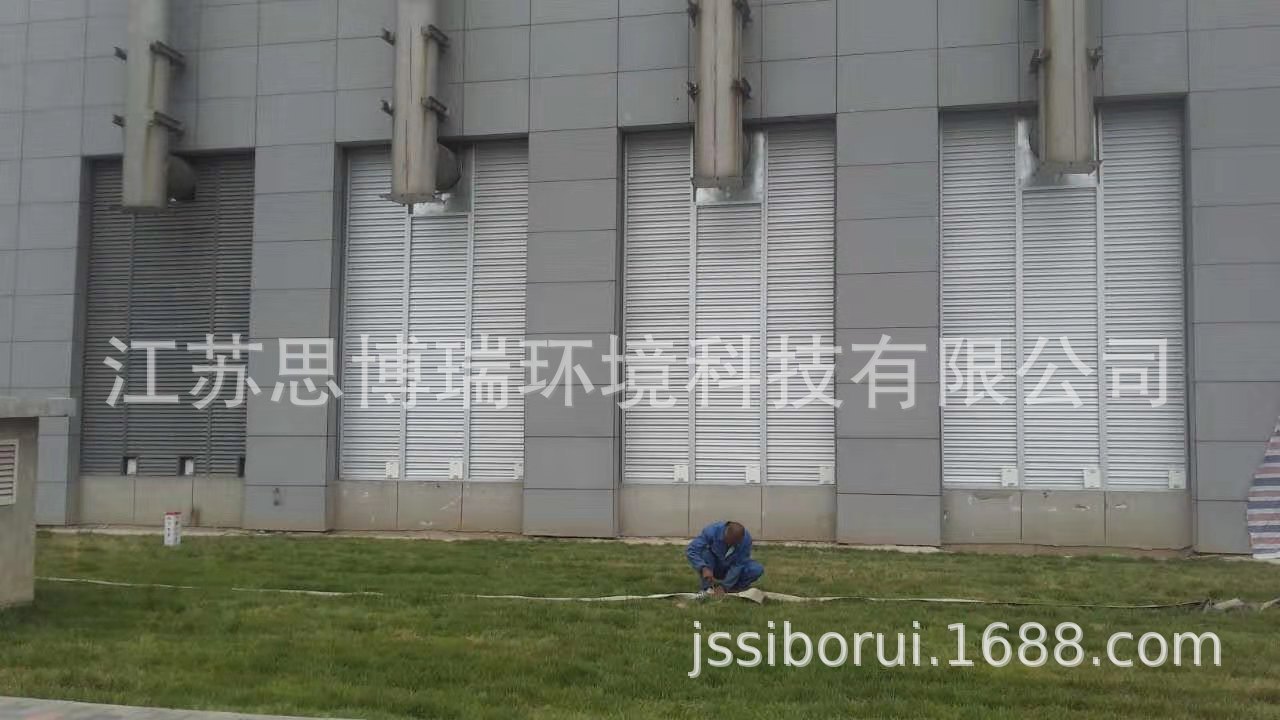

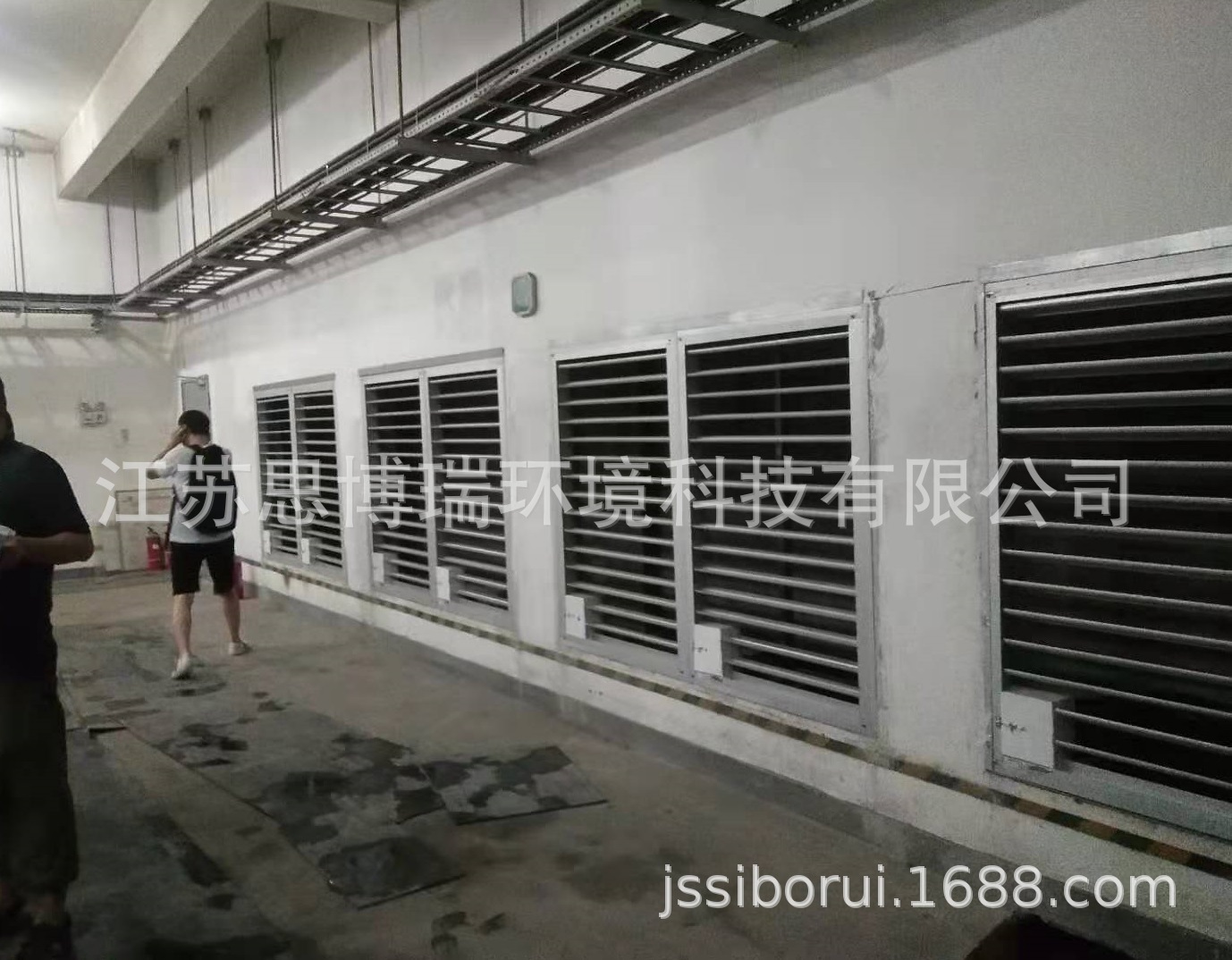

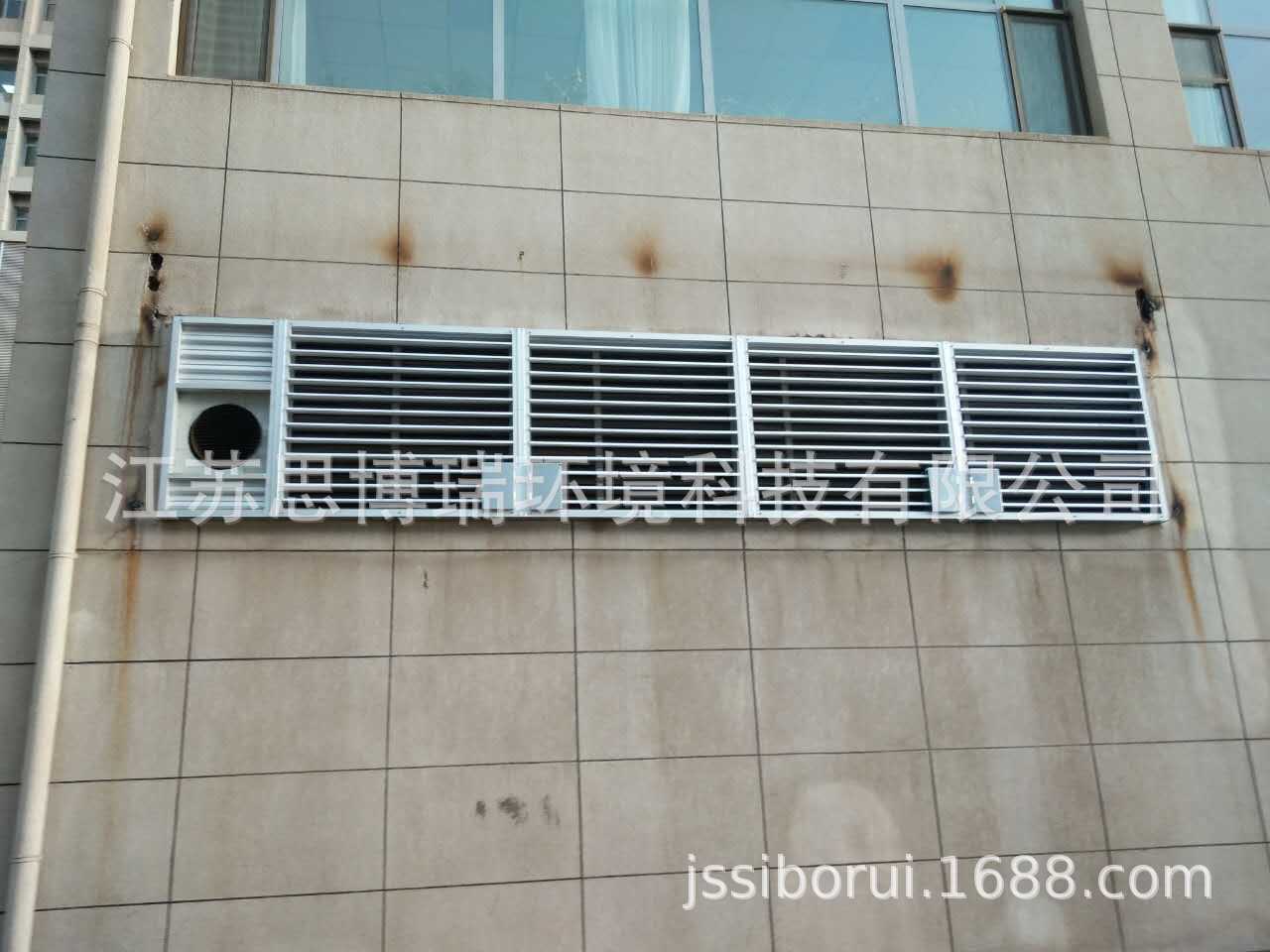

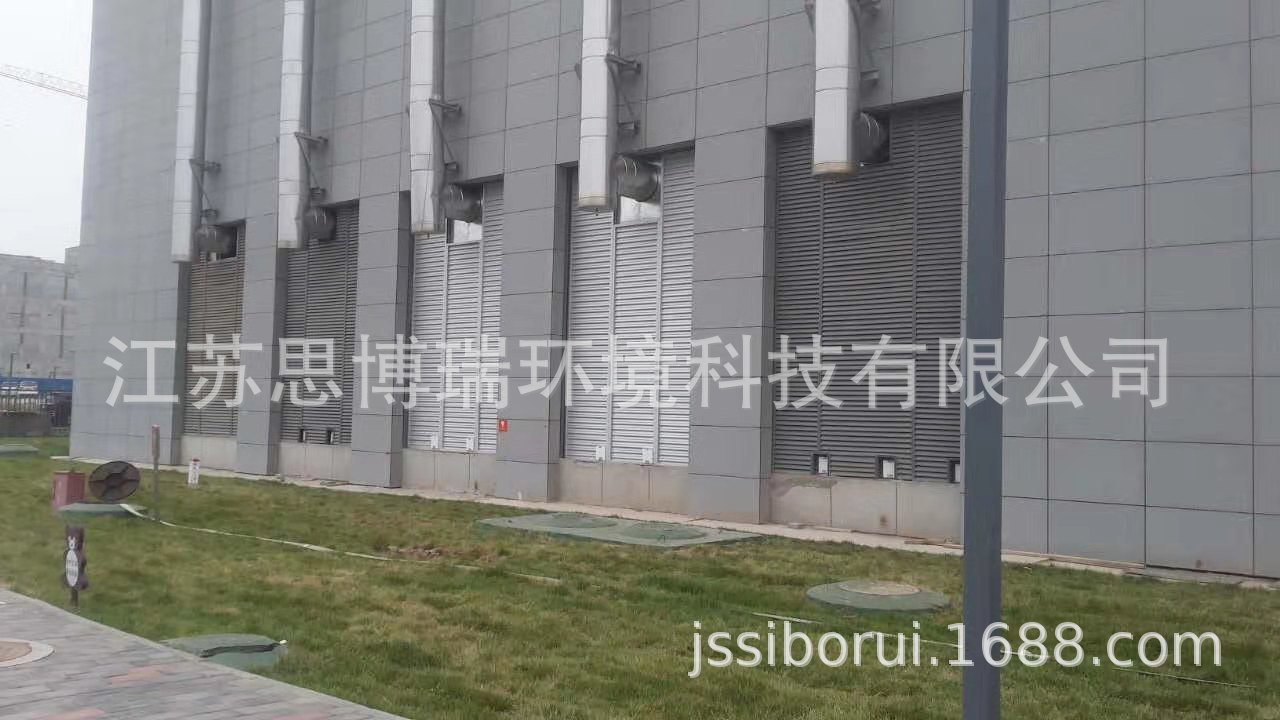

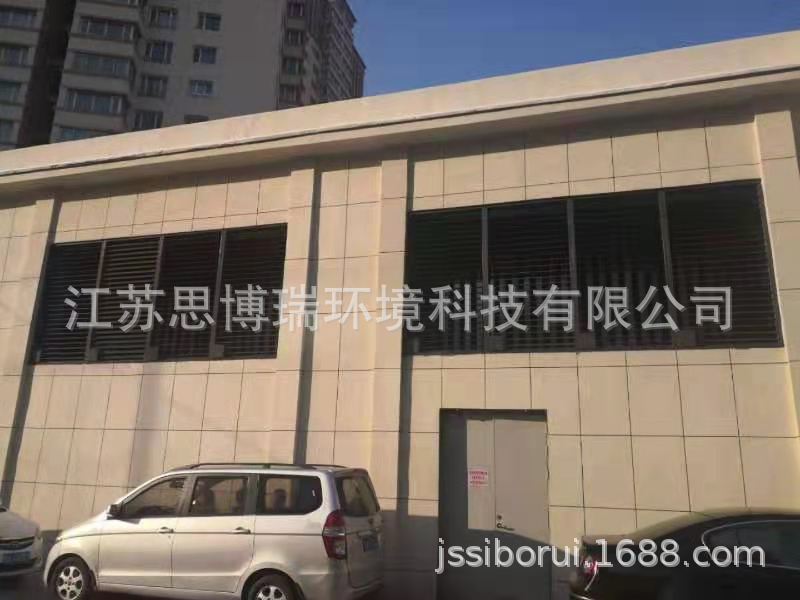

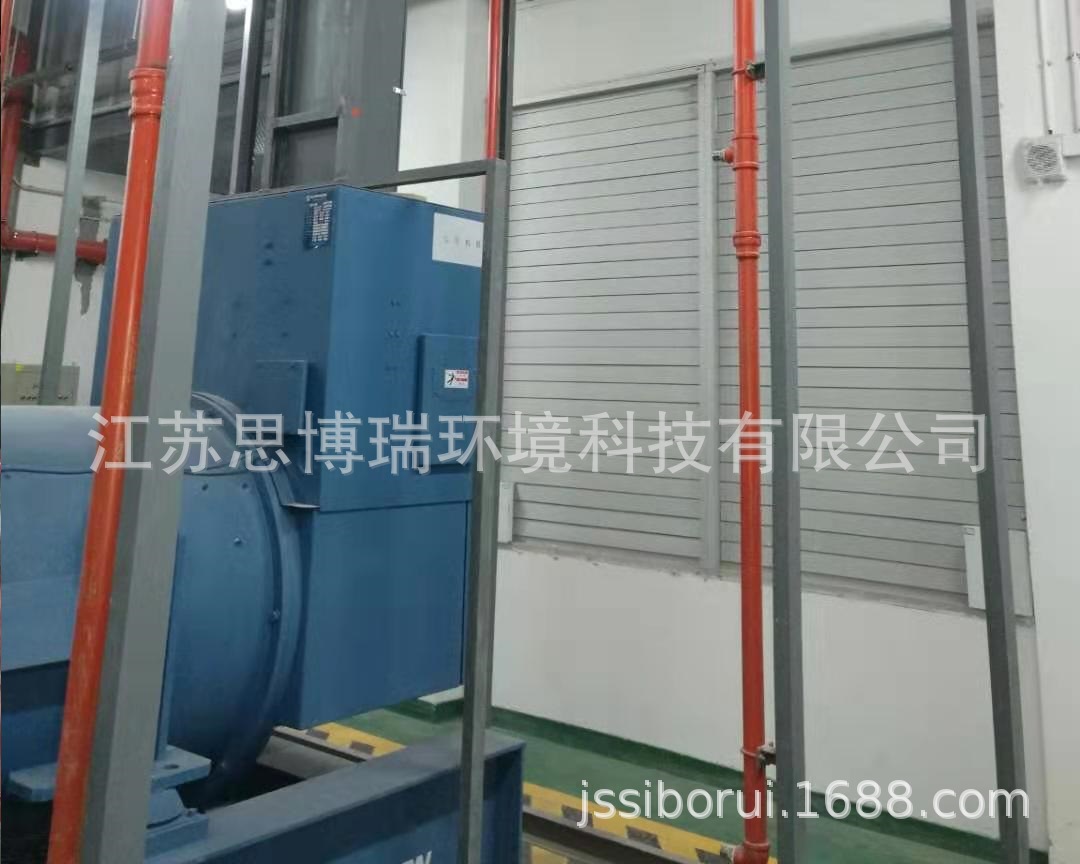

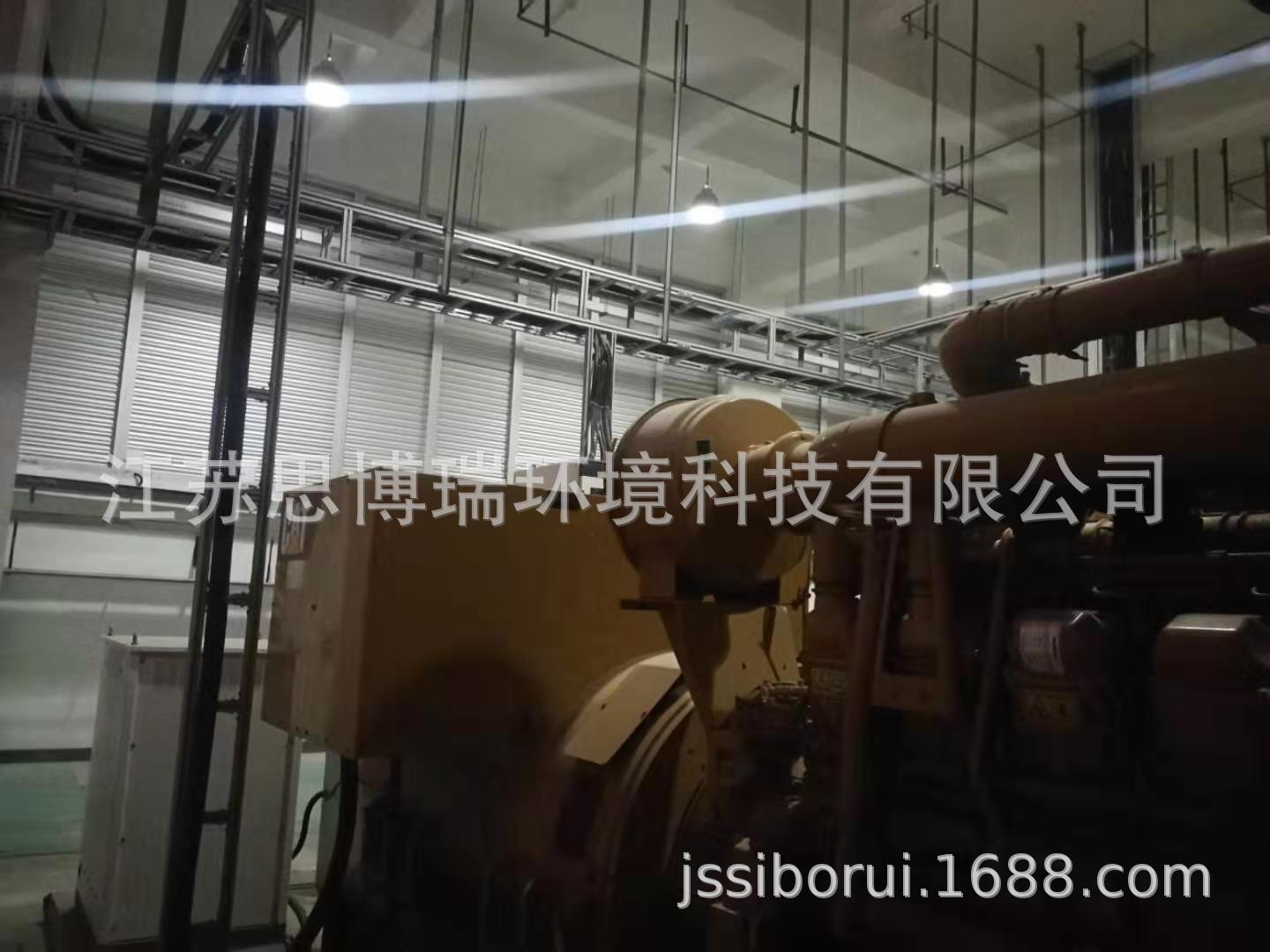

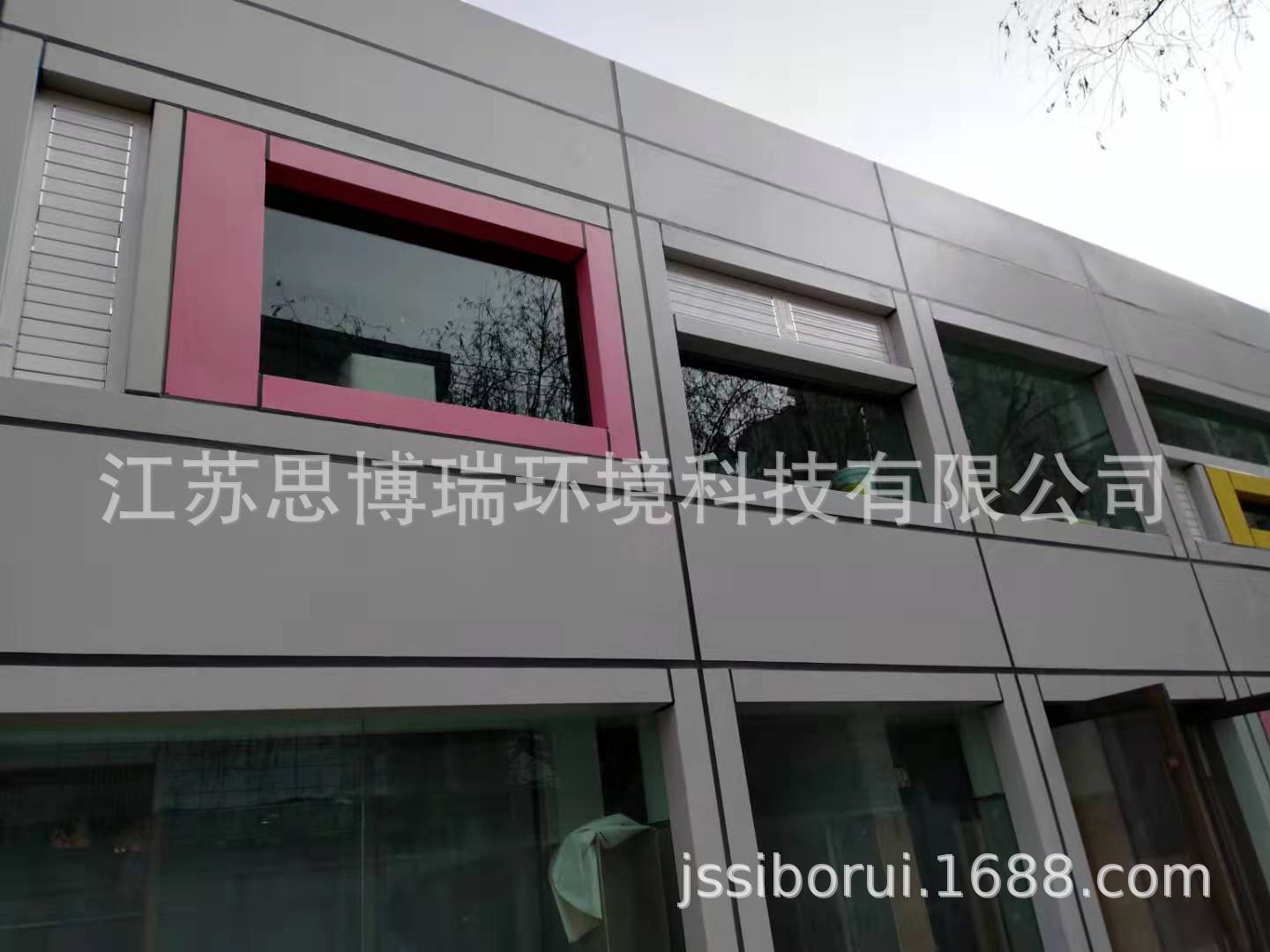

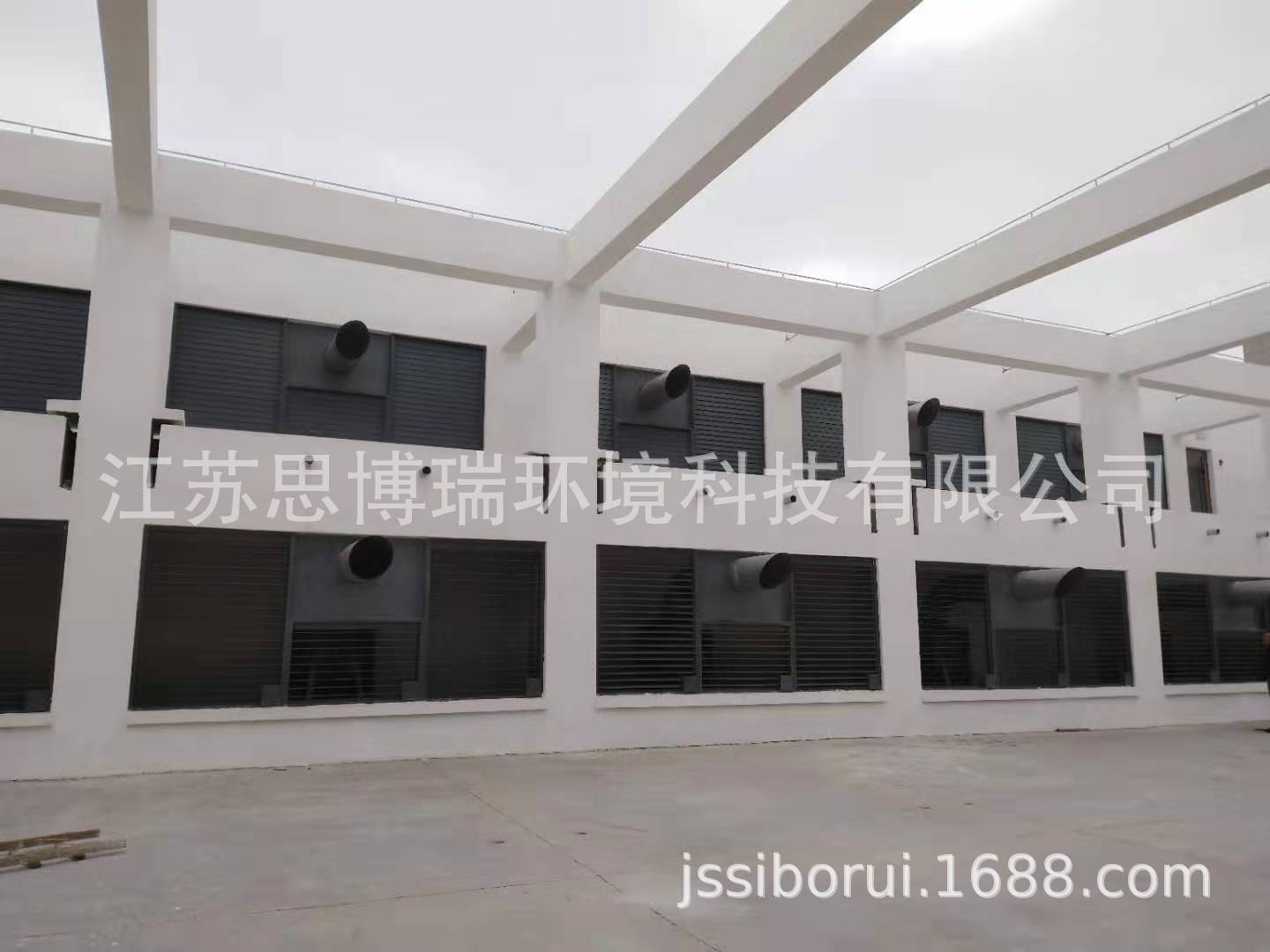

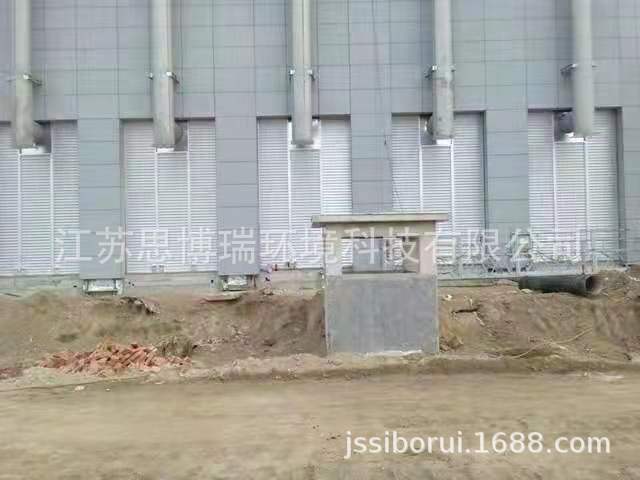

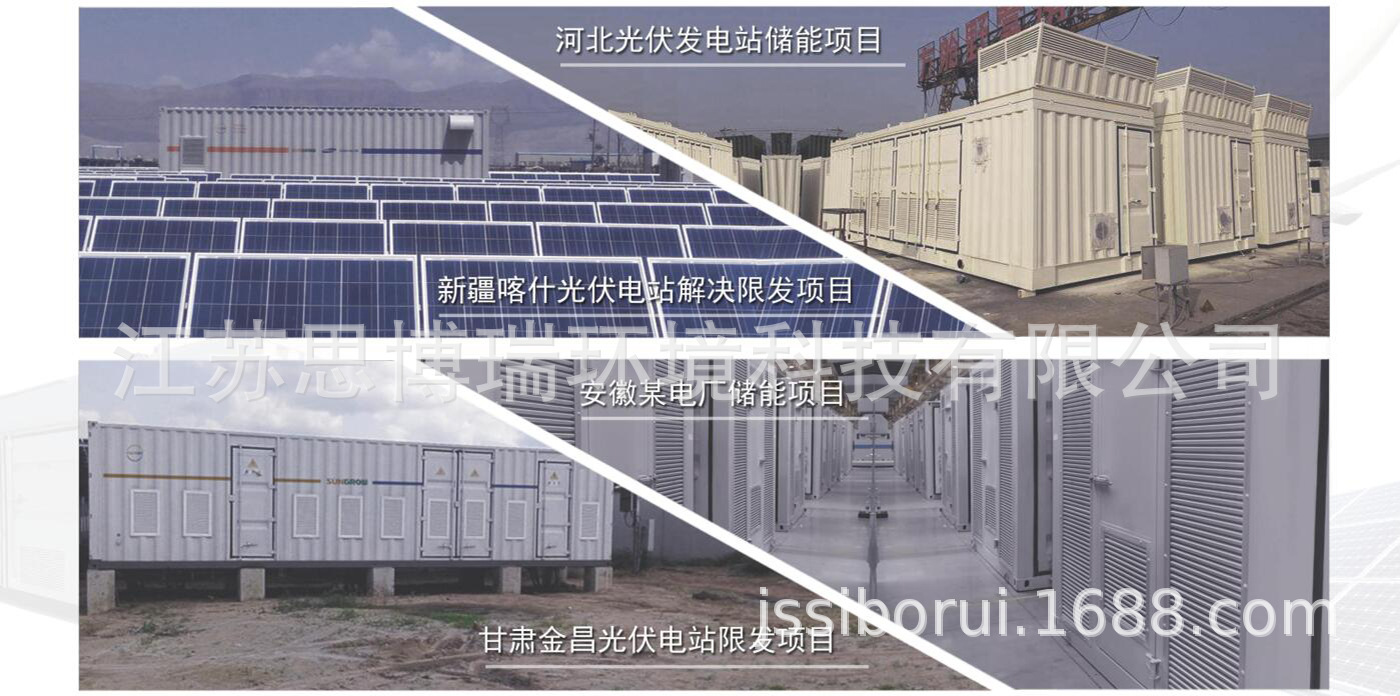

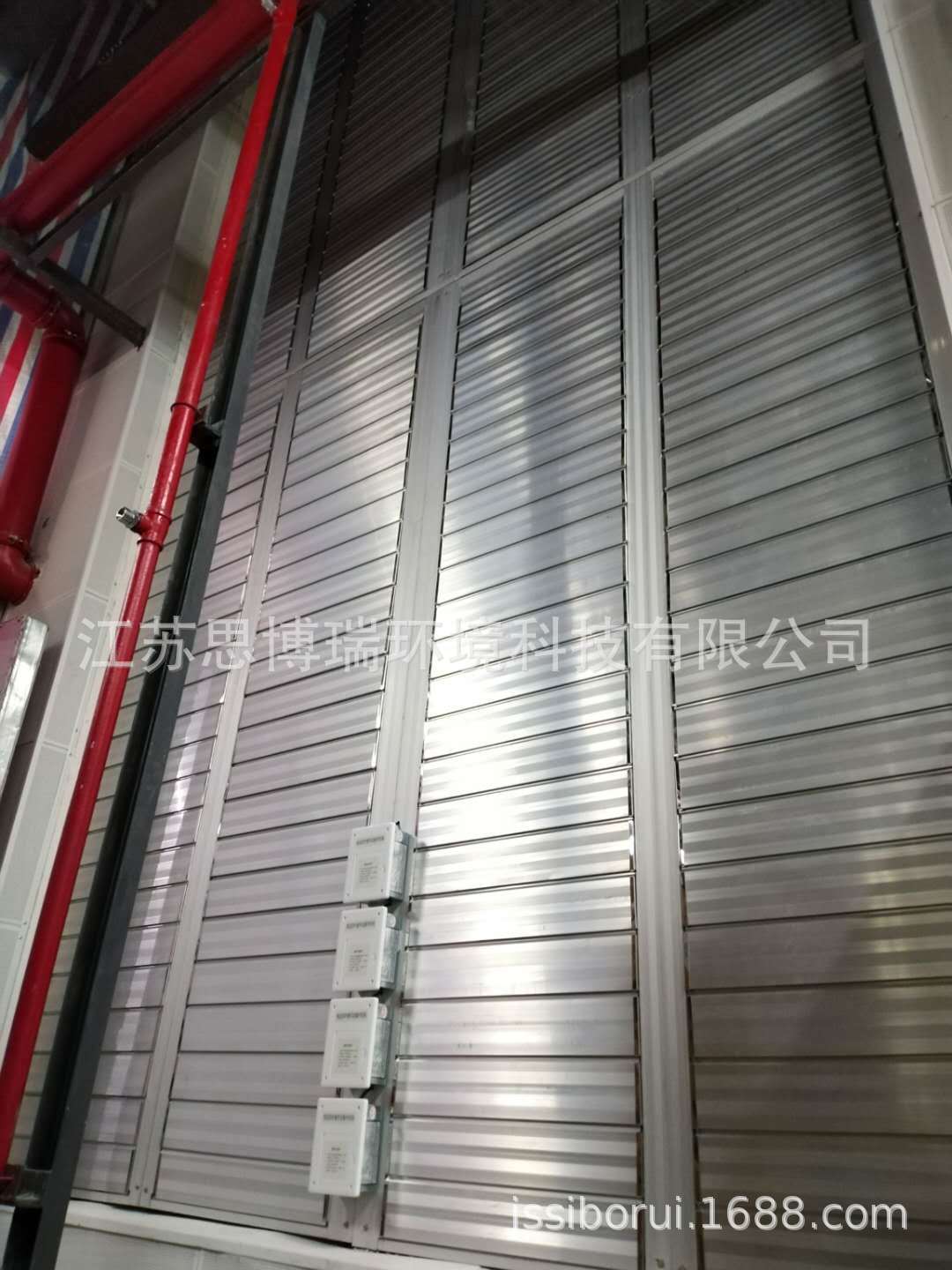

四、工程案例

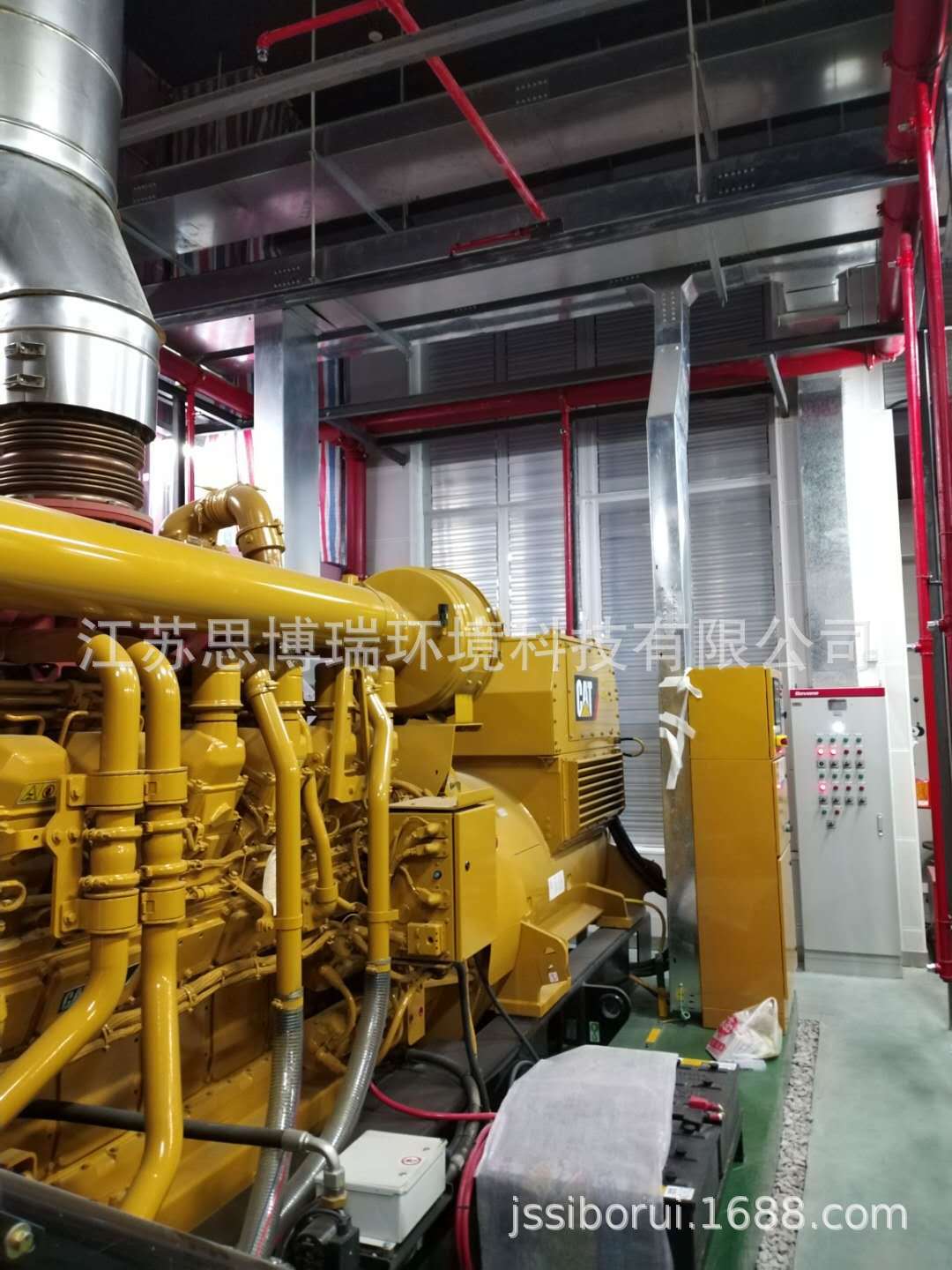

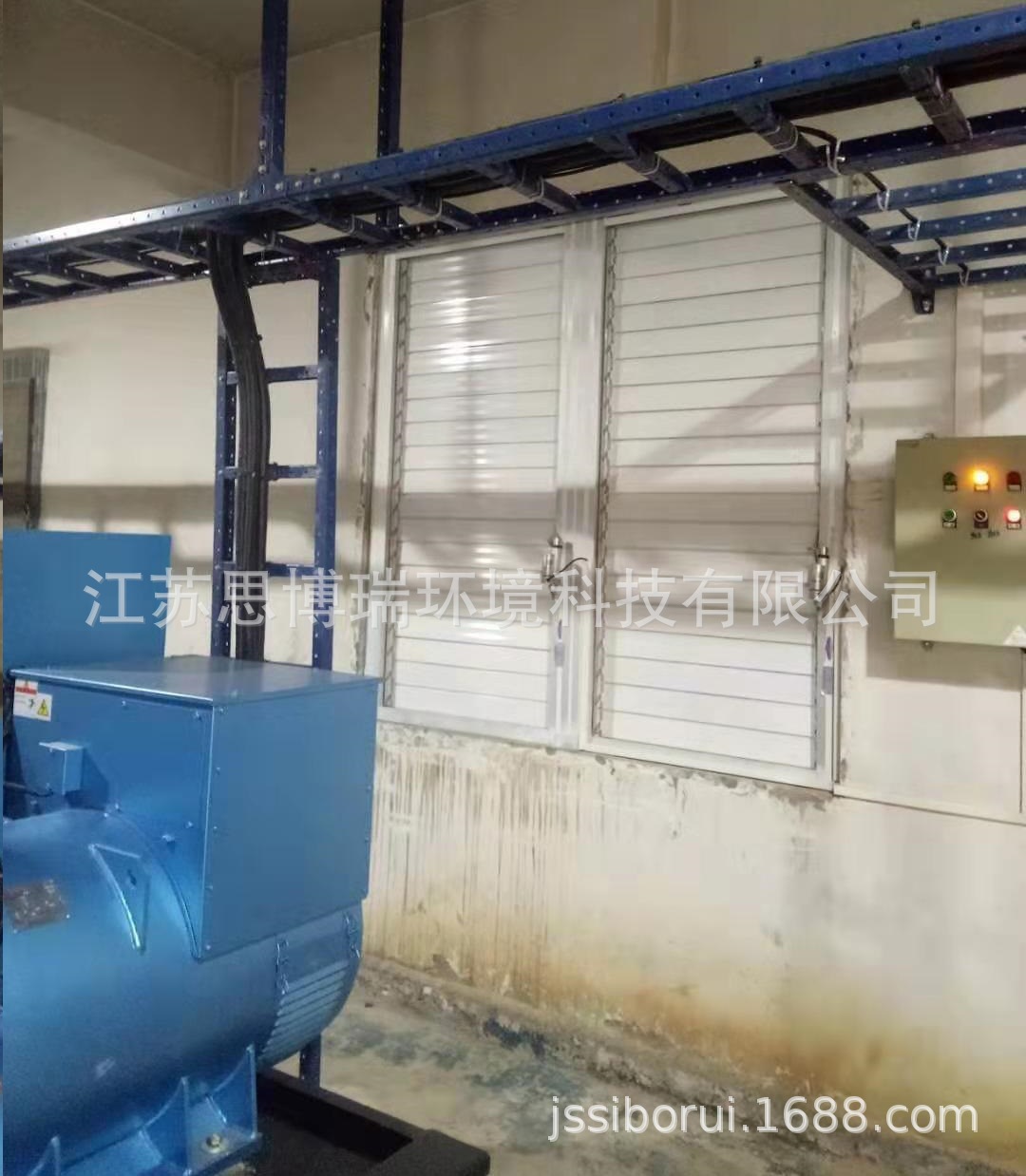

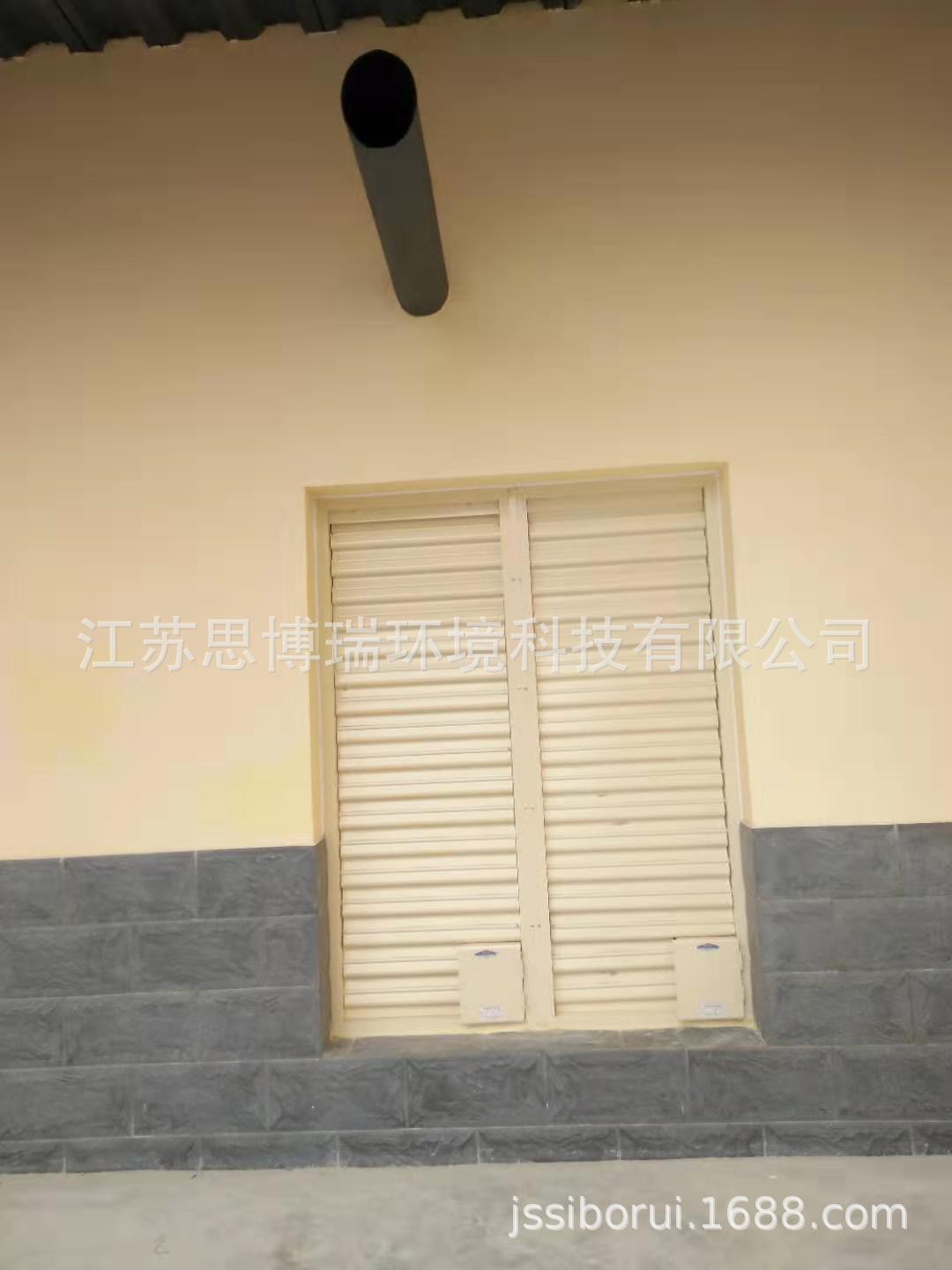

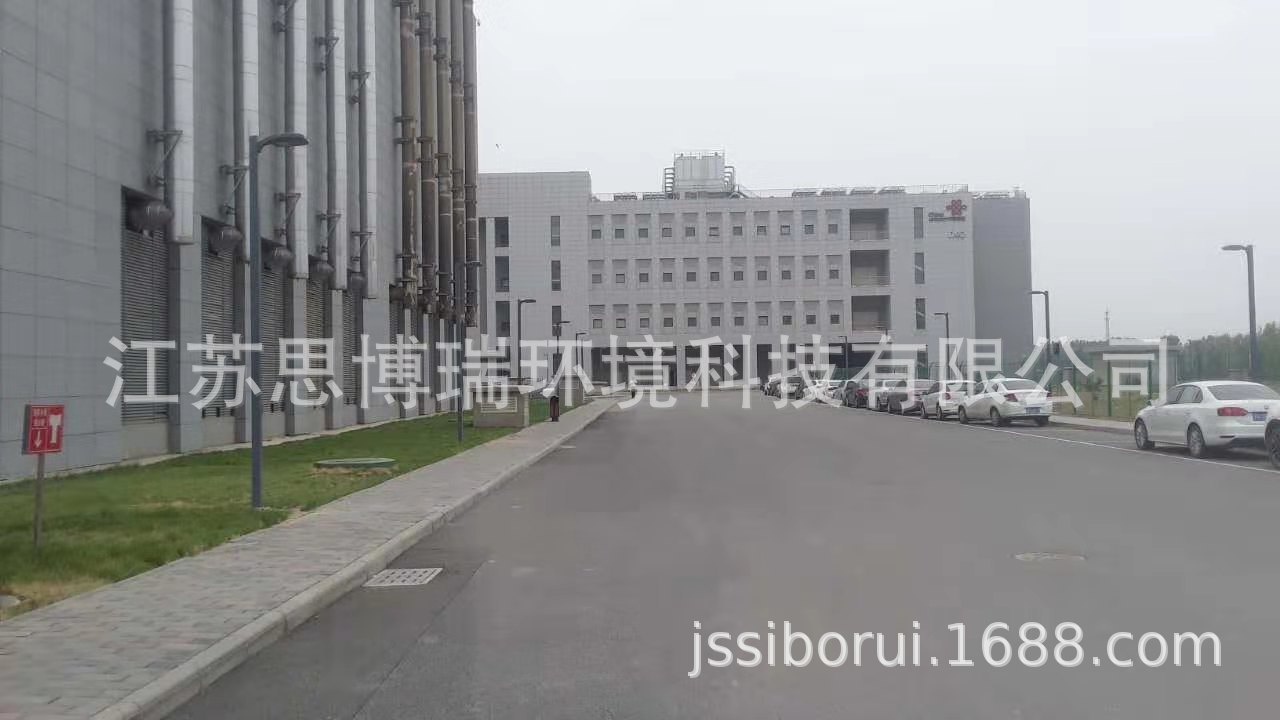

1、中国联通华北基地(廊坊)数据中心

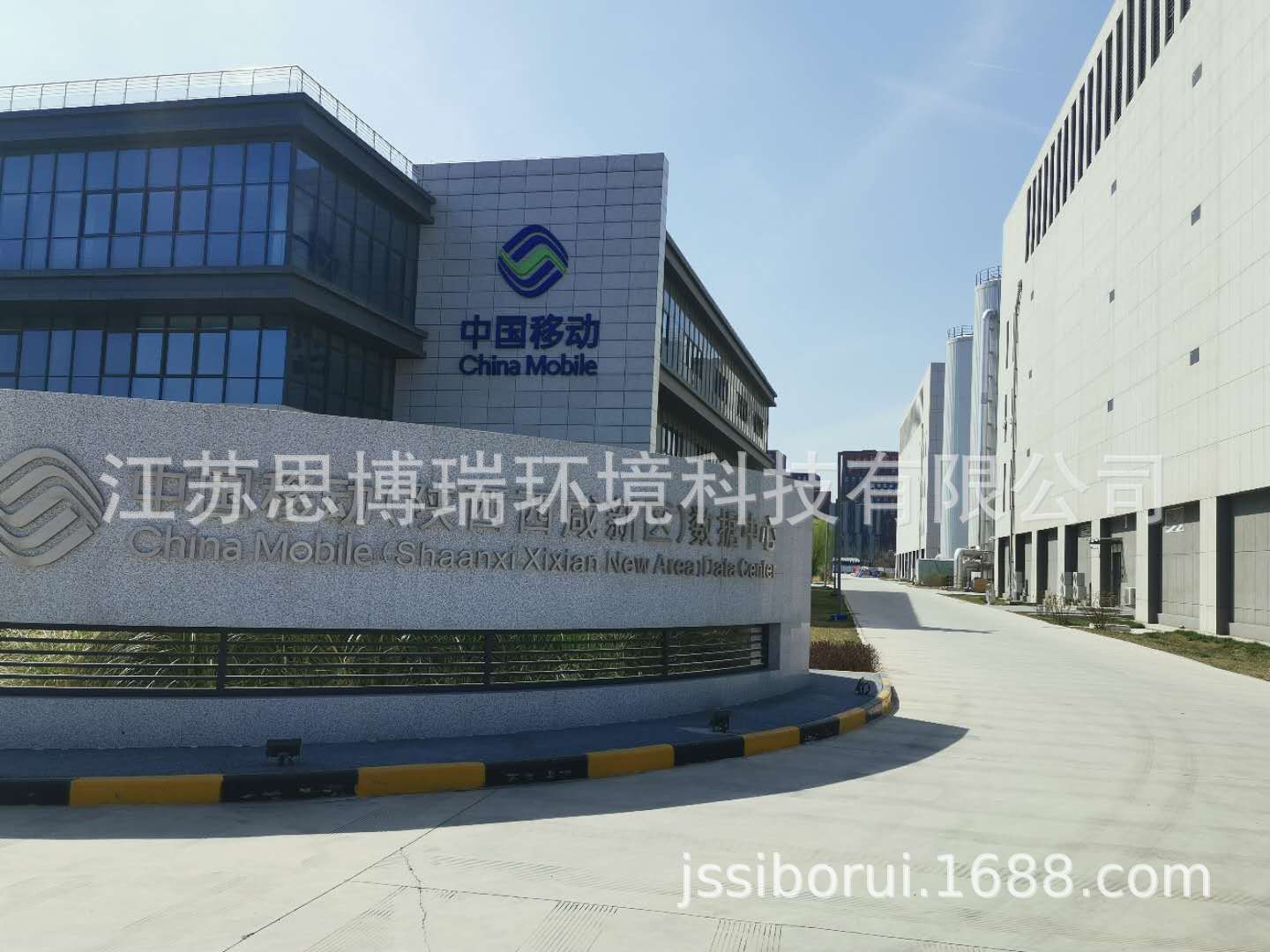

2、中国移动西北数据中心(陕西咸阳)

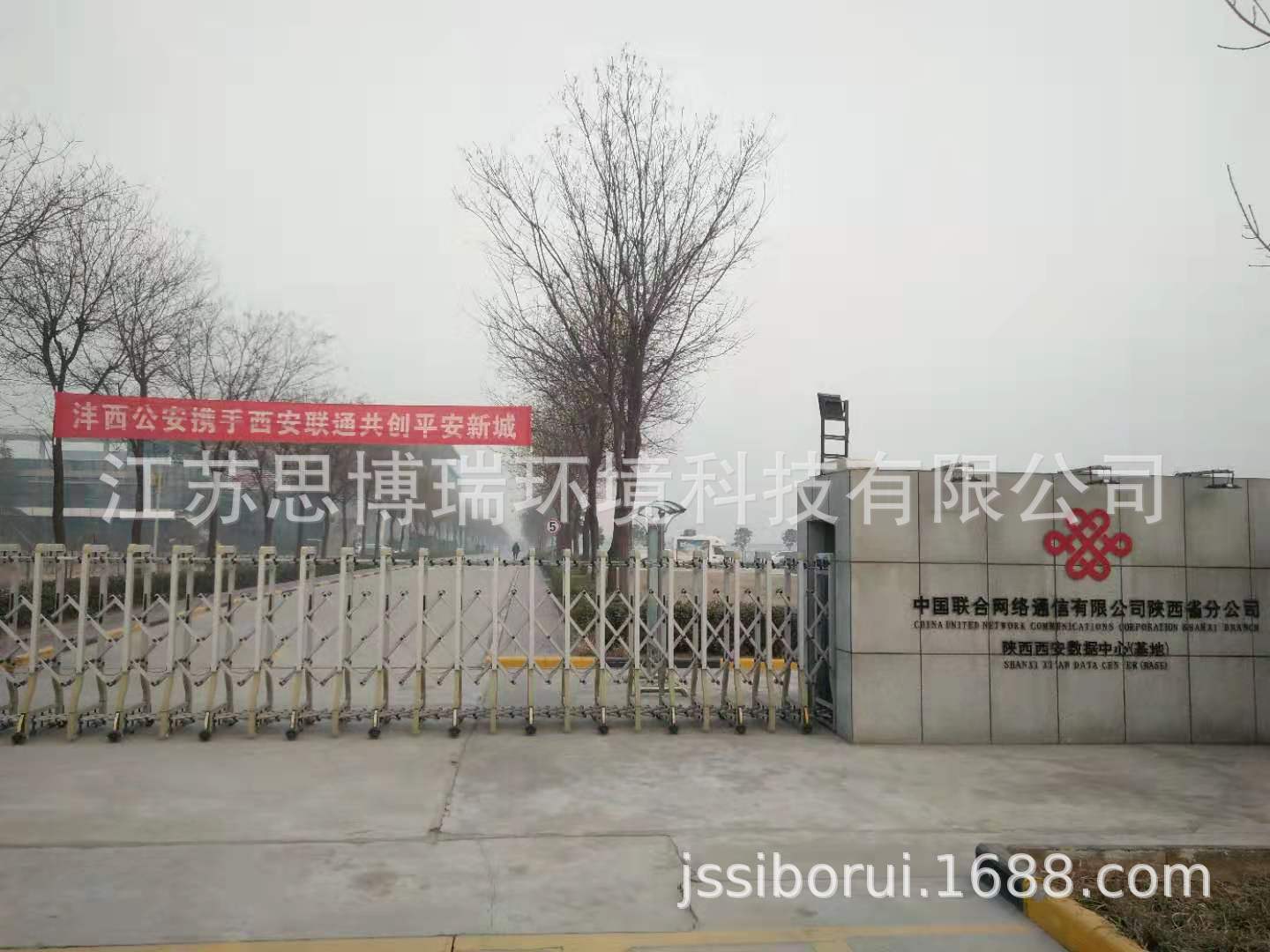

3、中国联通西北数据中心(陕西咸阳)

4、甘肃省白银市市场监督管理分局多功能办公楼

5、甘肃商场大厦

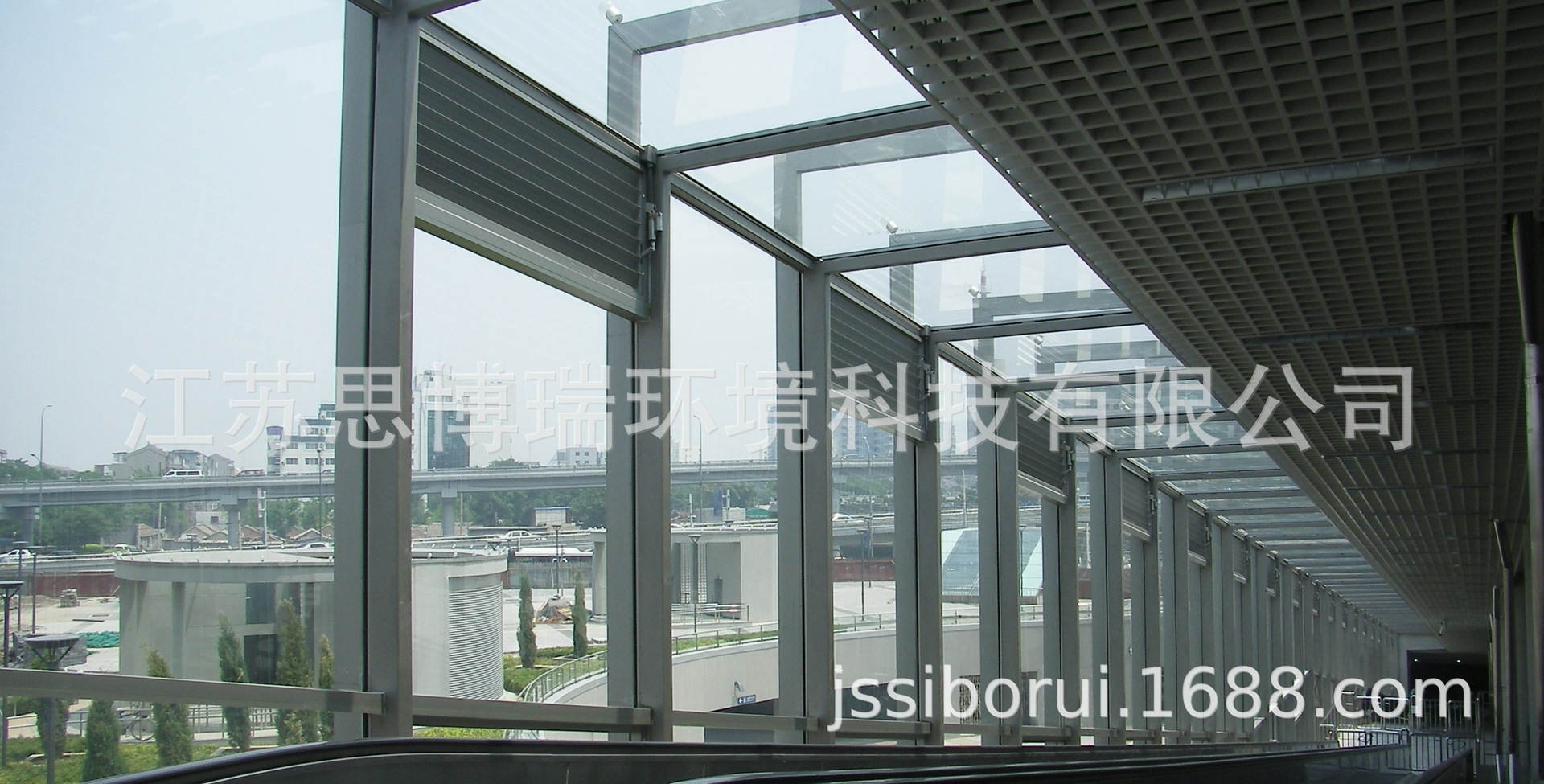

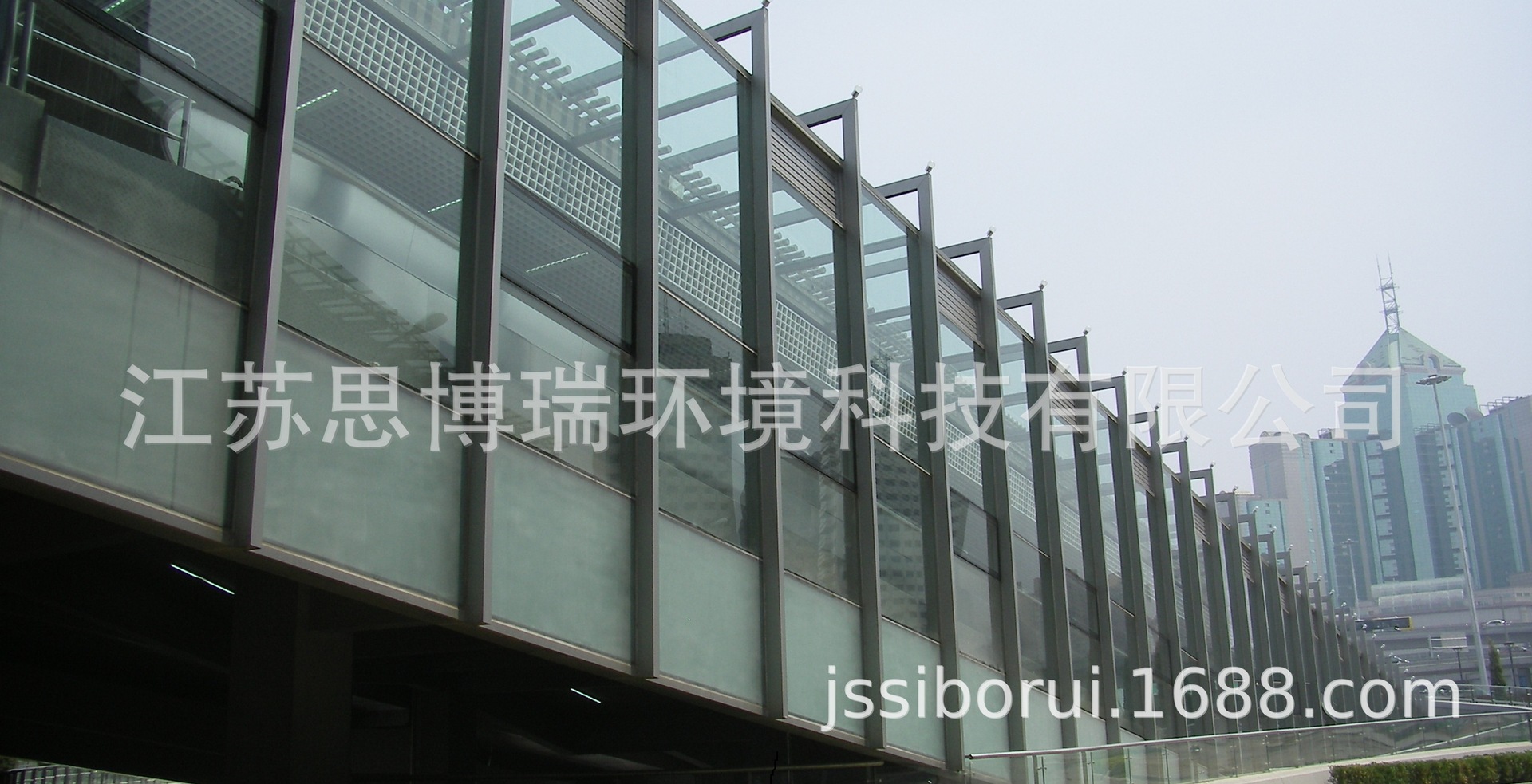

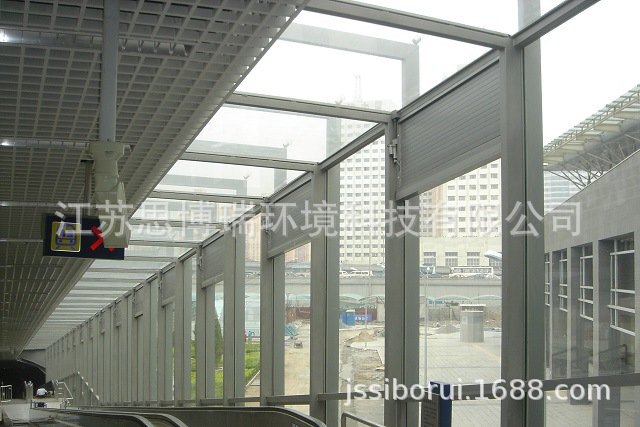

6、北京地铁走廊

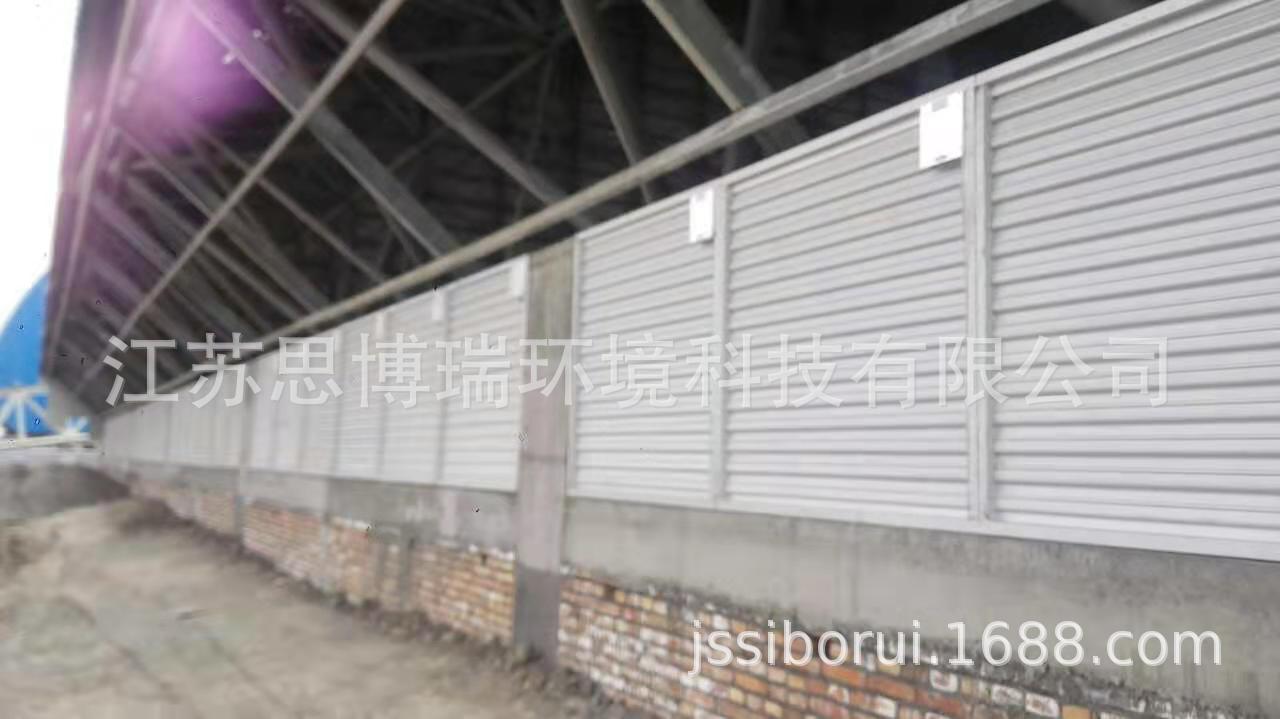

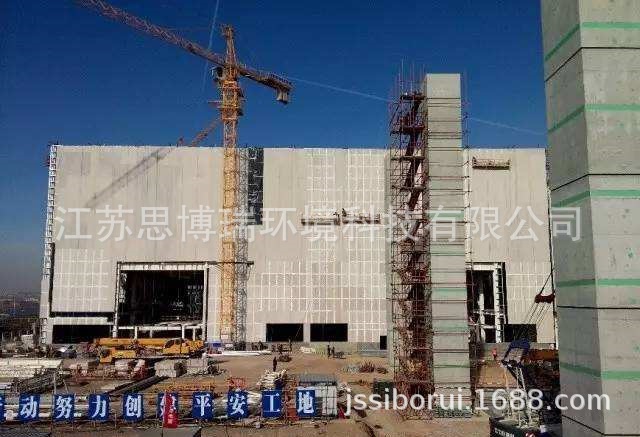

7、新疆天富热电2660MW全封闭煤场——环保部样板工程

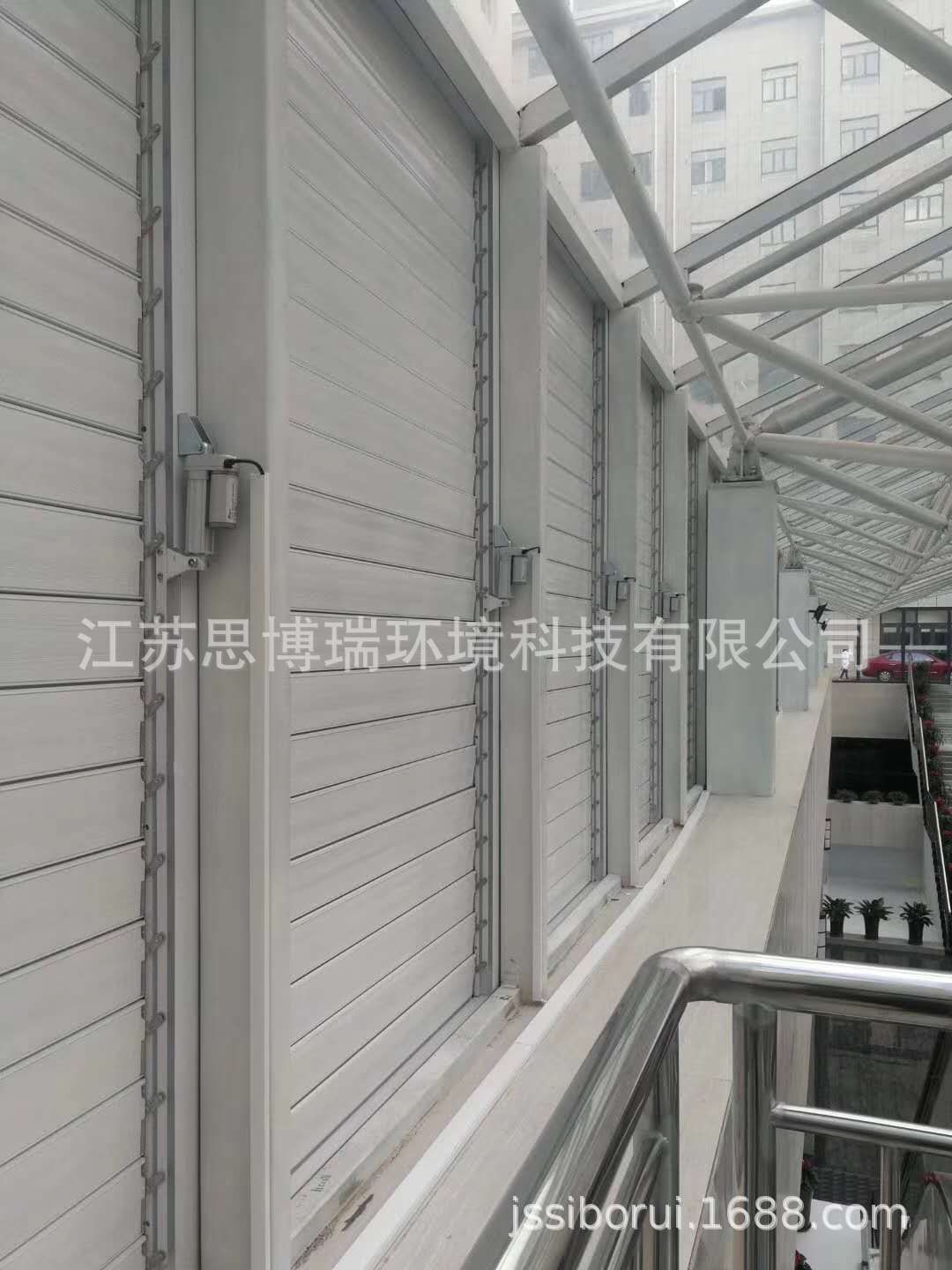

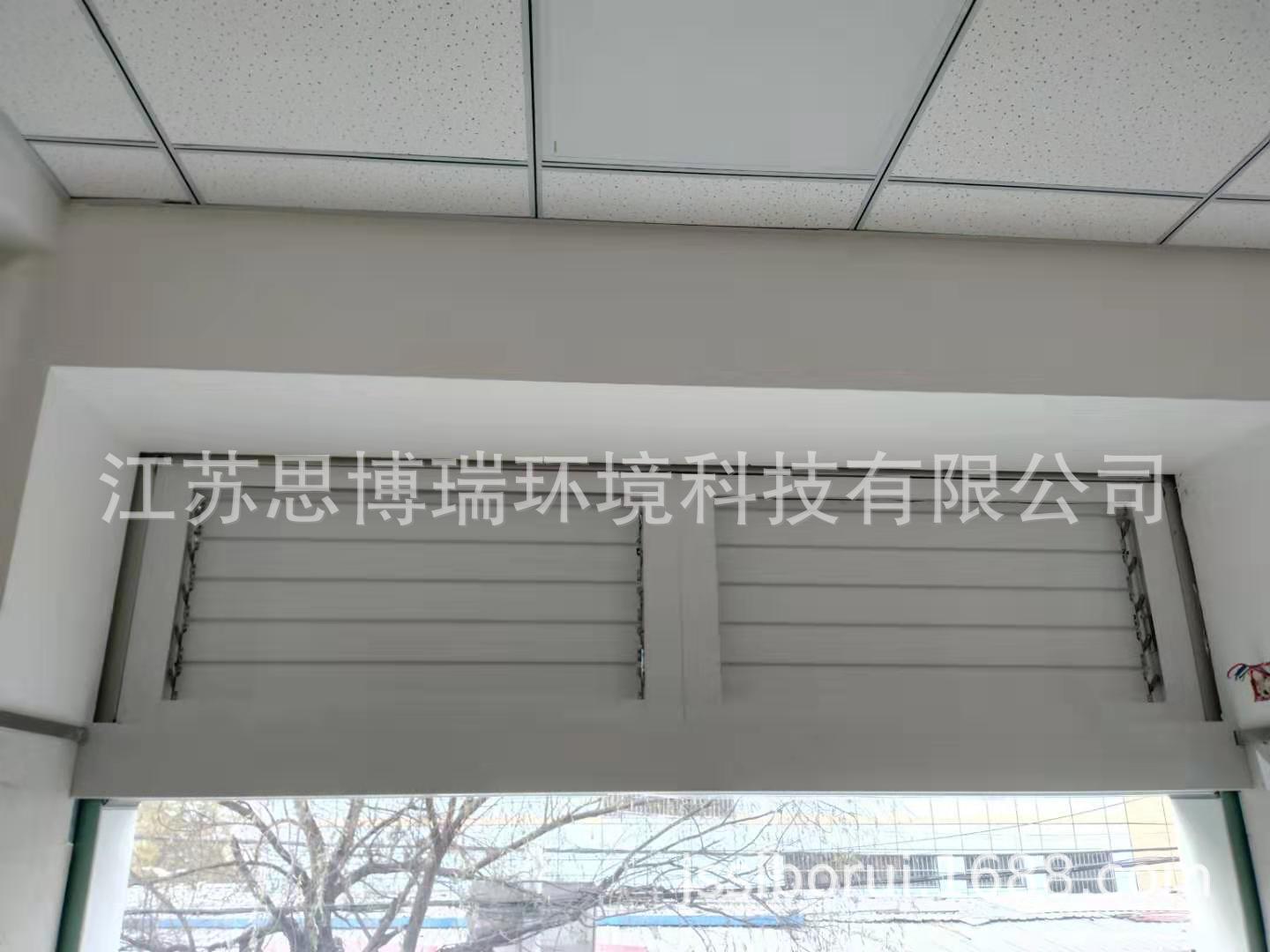

8、甘肃省兰州市残疾儿童学校—推杆式电动百叶窗(隐藏式电机)

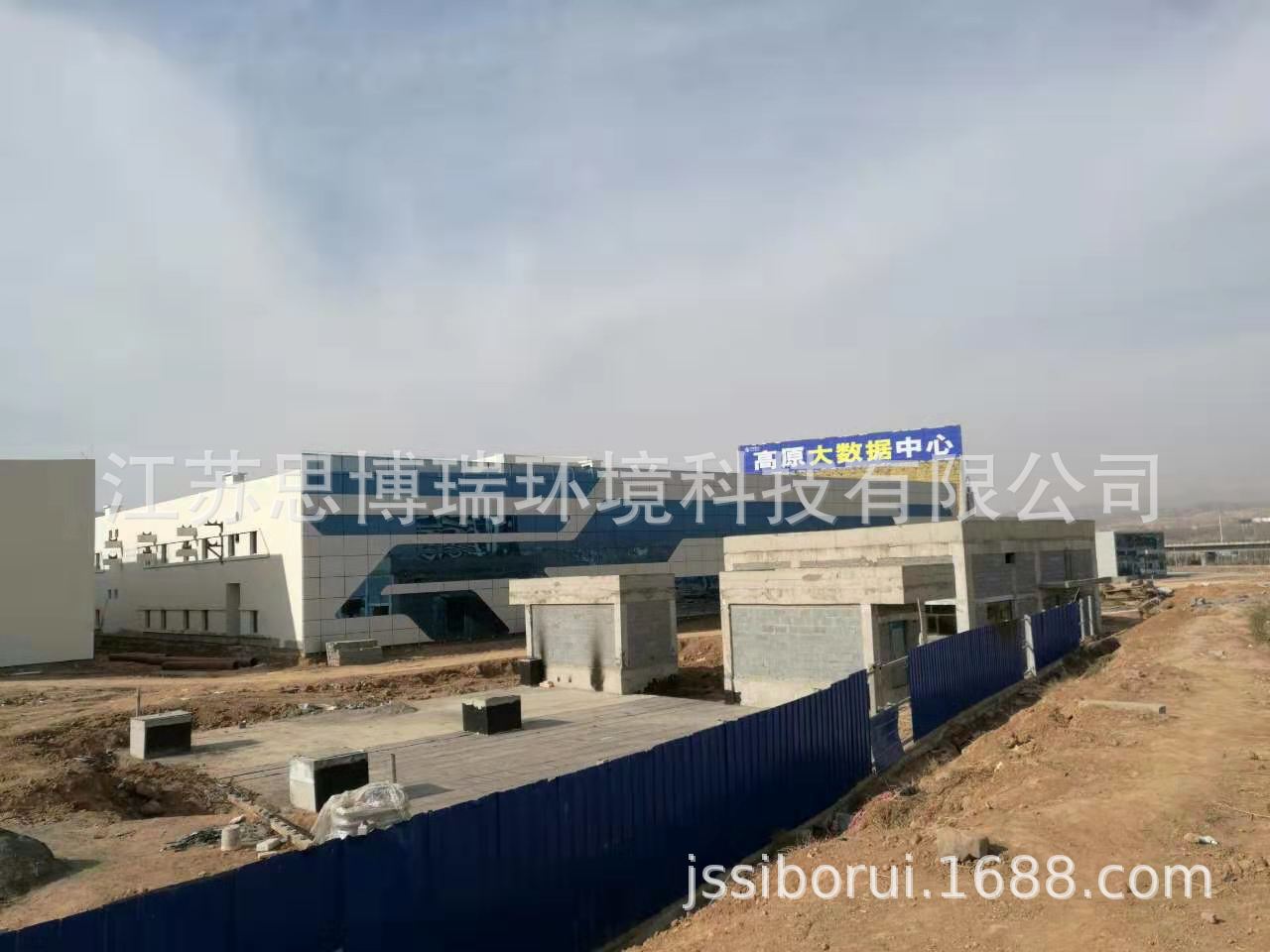

9、中国移动青海高原大数据中心

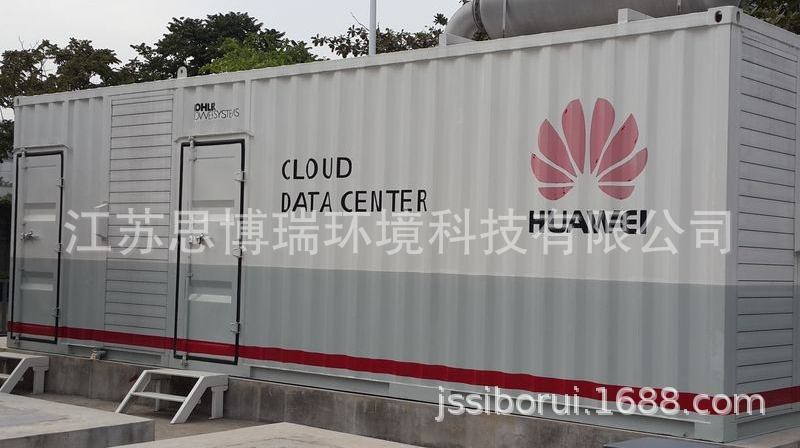

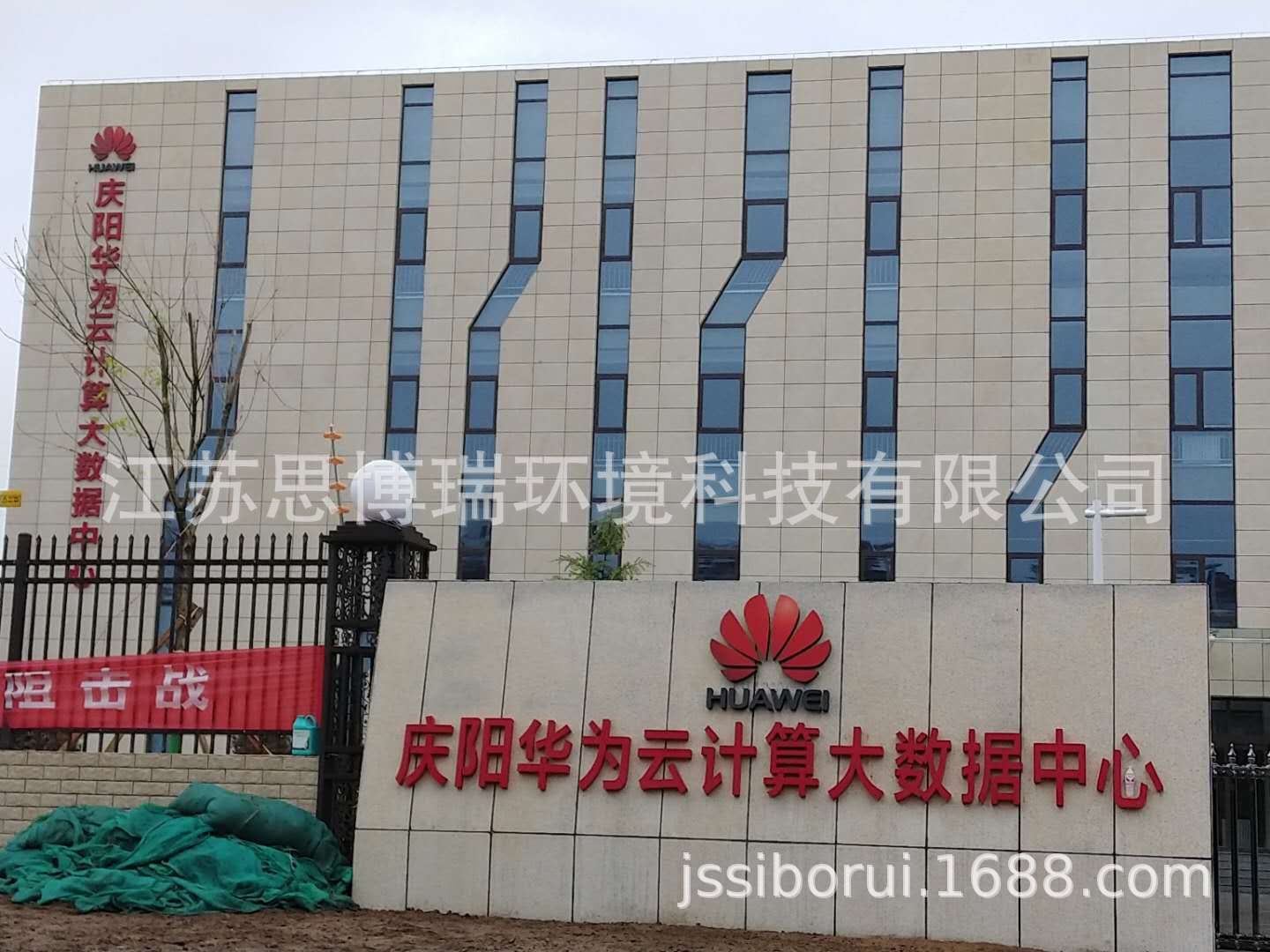

10、华为西北数据中心



11、中国移动集中网络云数据中心


12、阿里巴巴数据中心

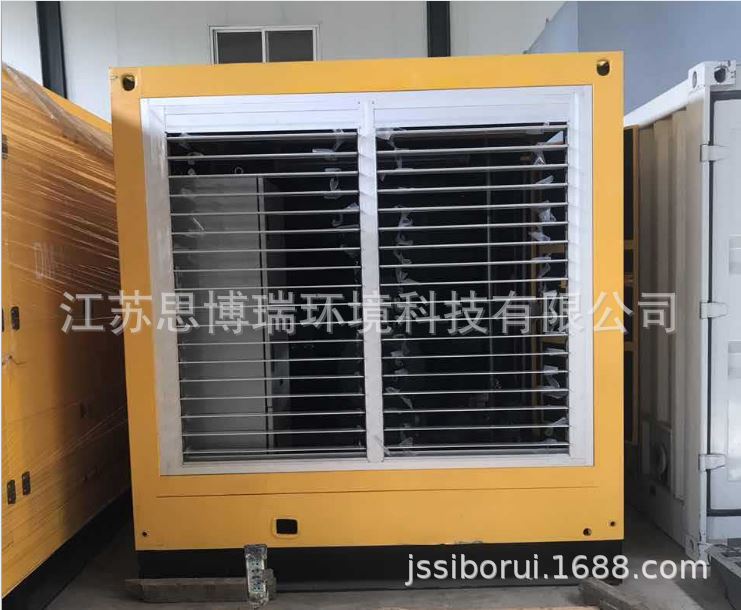

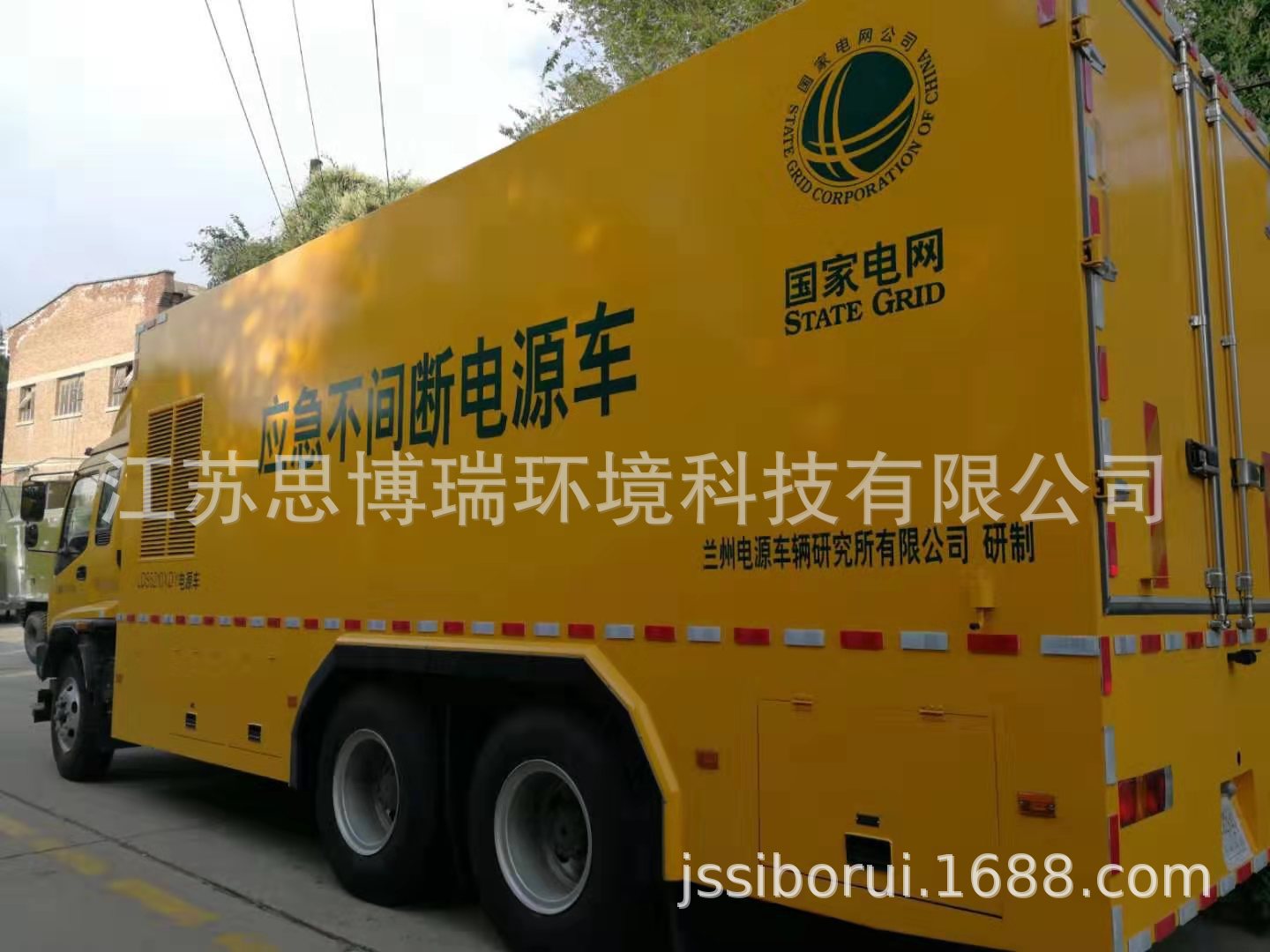

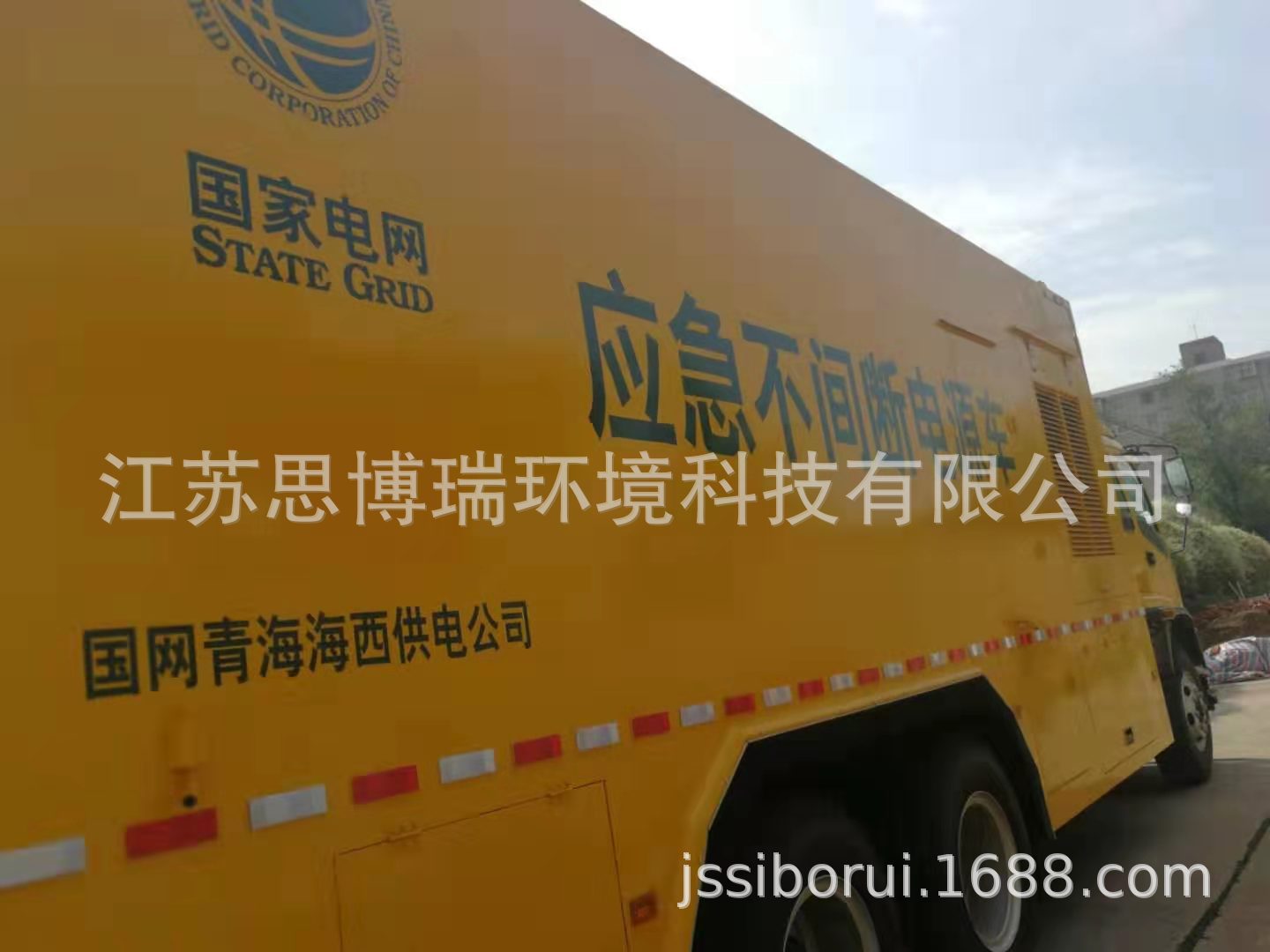

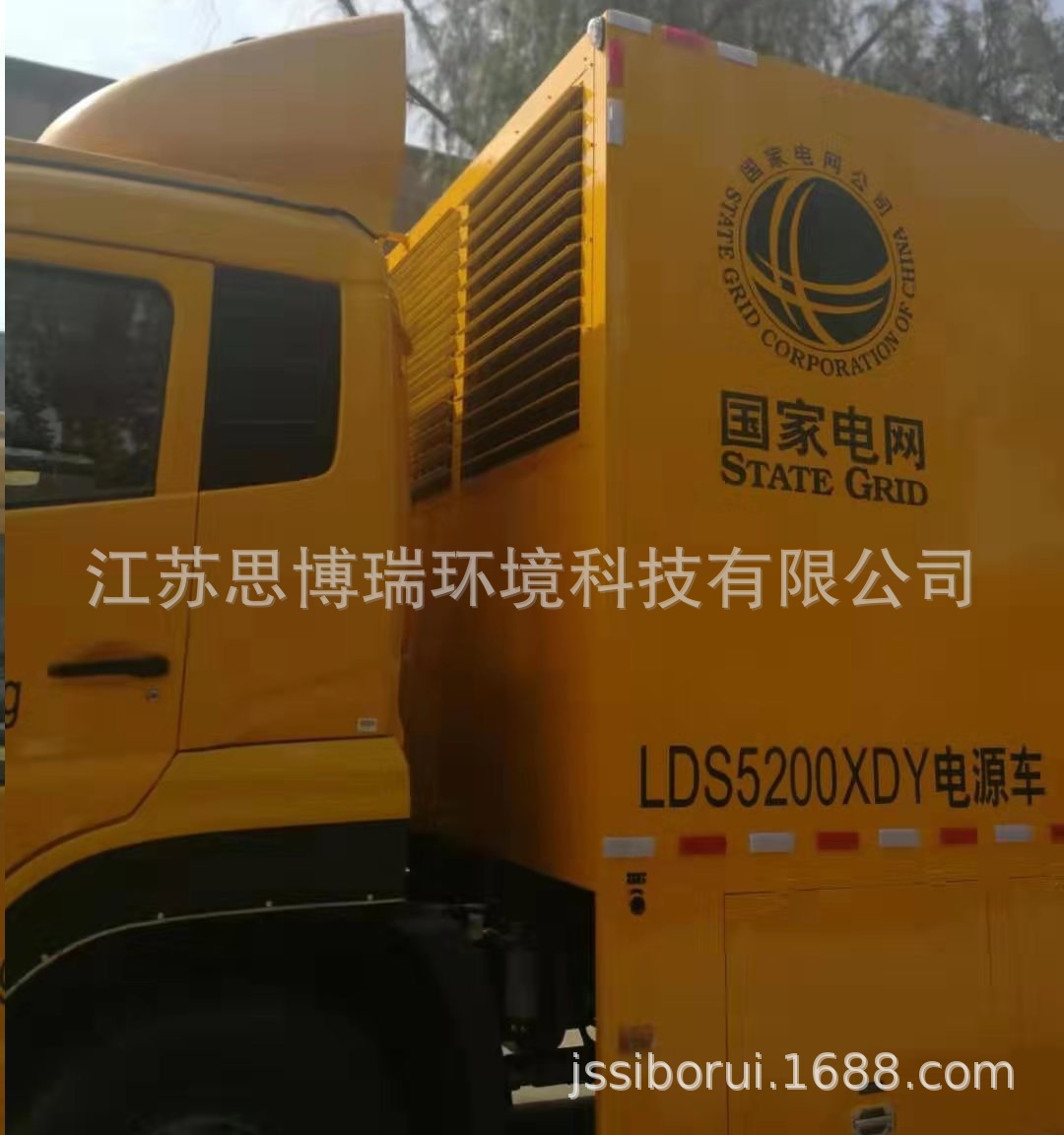

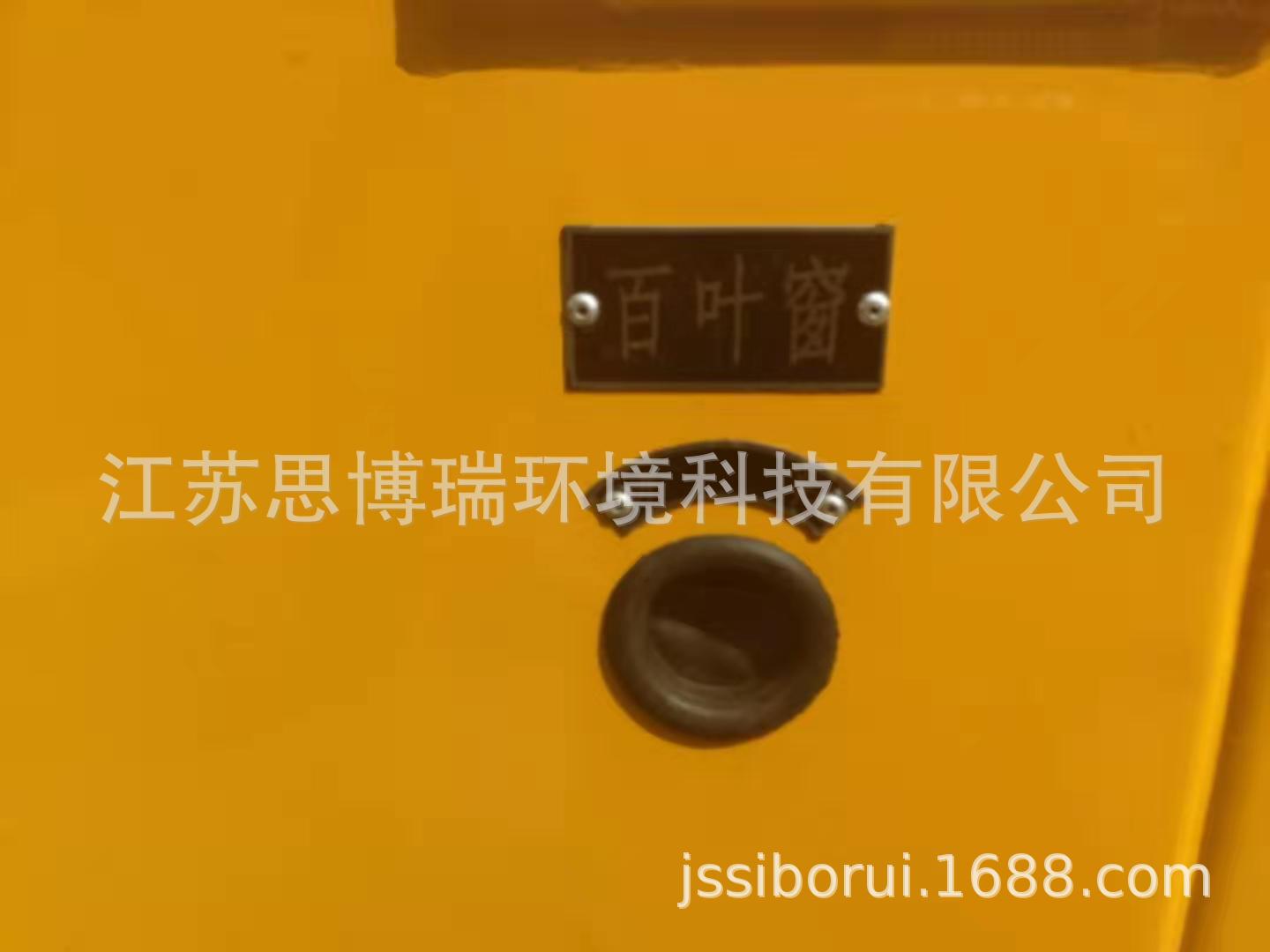

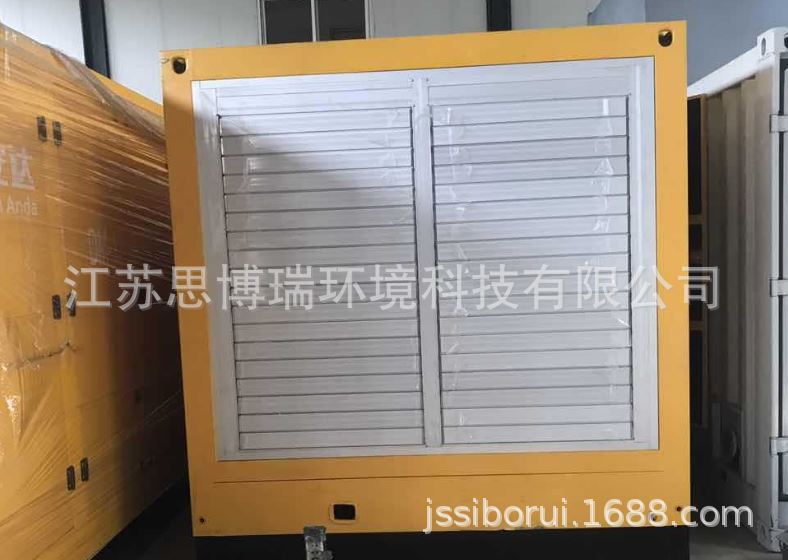

13、移动电源车油机手动百叶窗

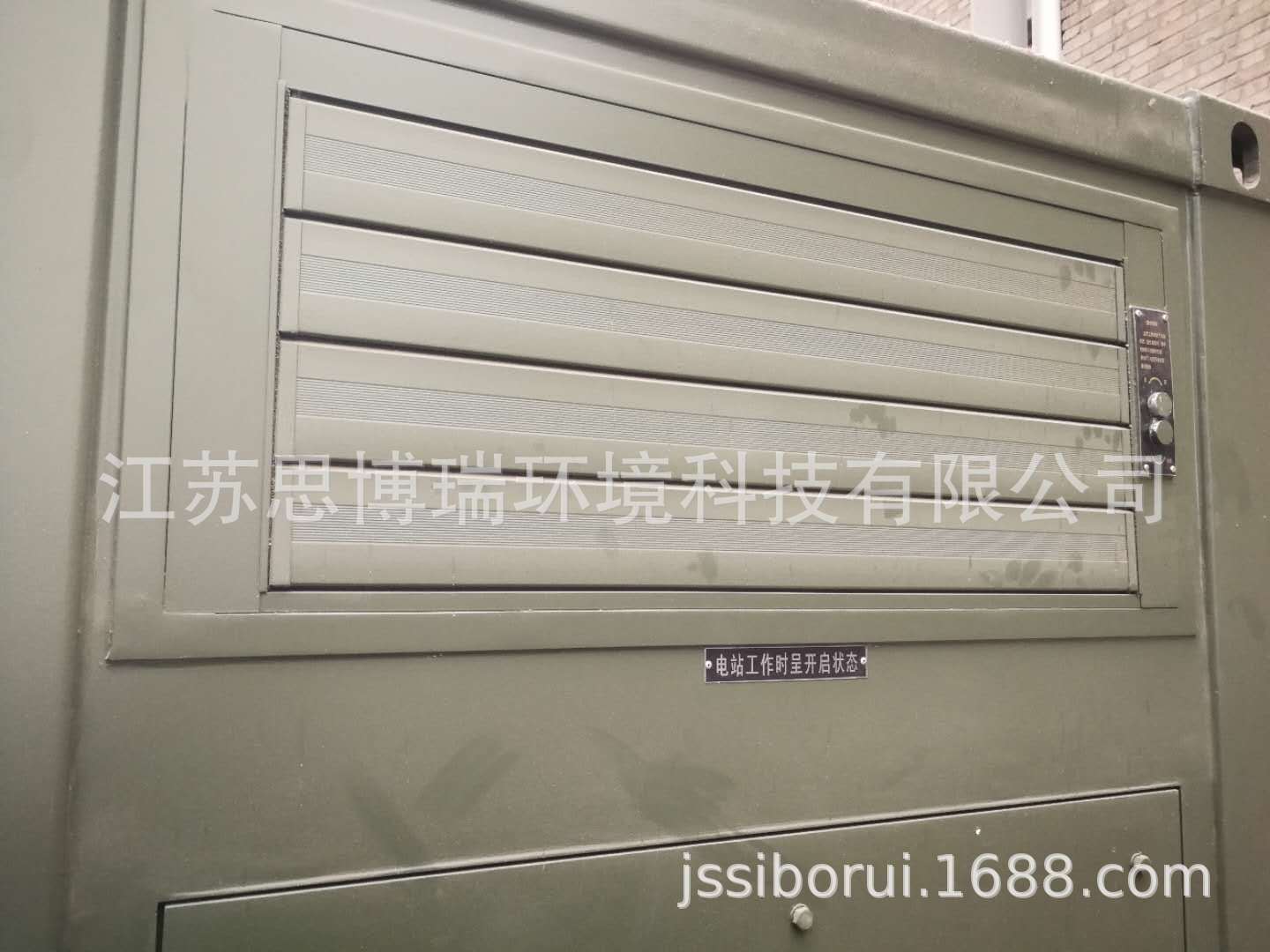

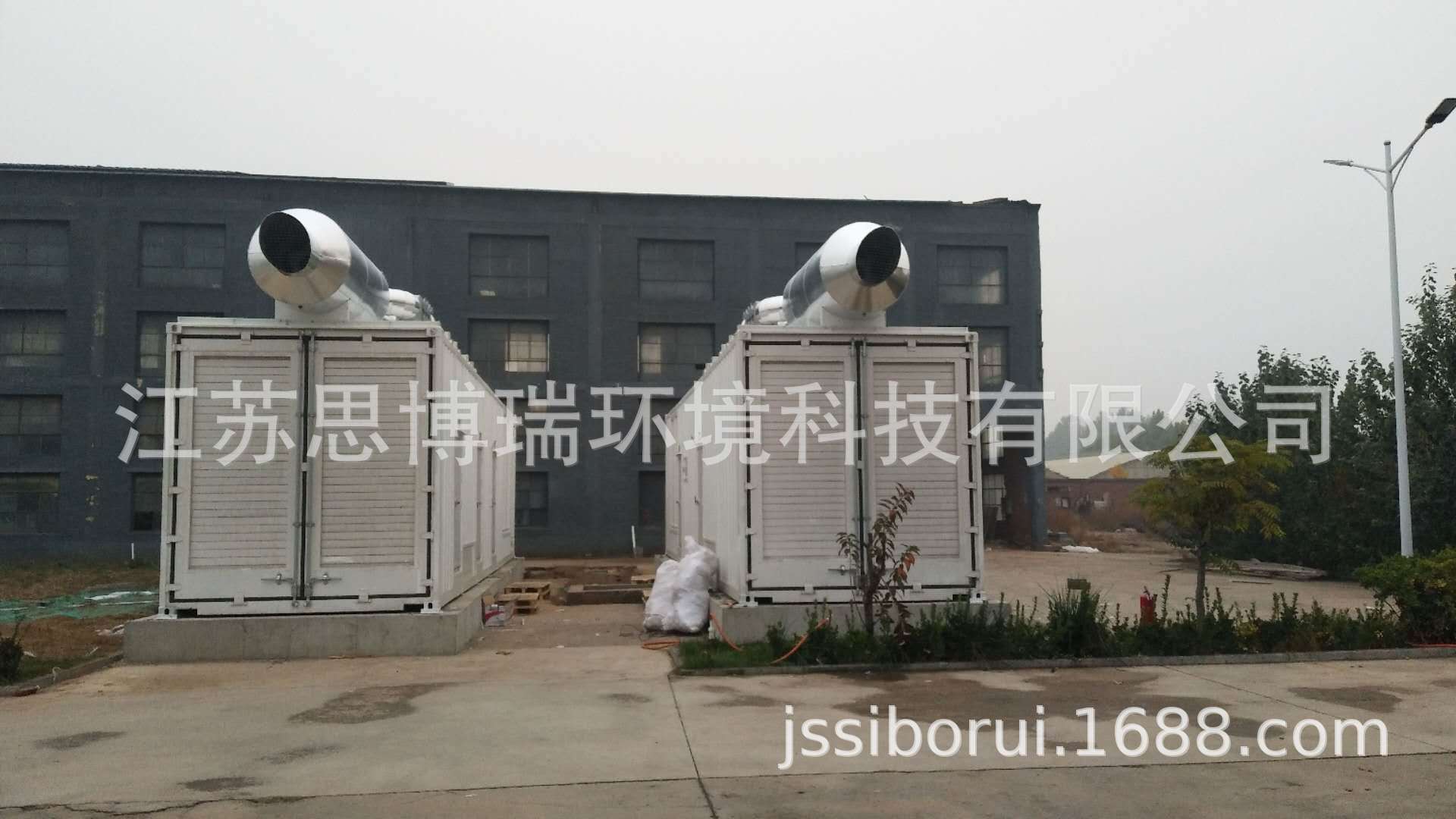

14、移动电站百叶窗





16、中国移动新疆乌鲁木齐数据中心

17、中国电信新疆石河子分公司

18、中国电信新疆乌市二枢纽数据中心


19、甘肃金昌紫金云大数据产业园数据中心

20、中国电信甘肃兰州新区数据中心

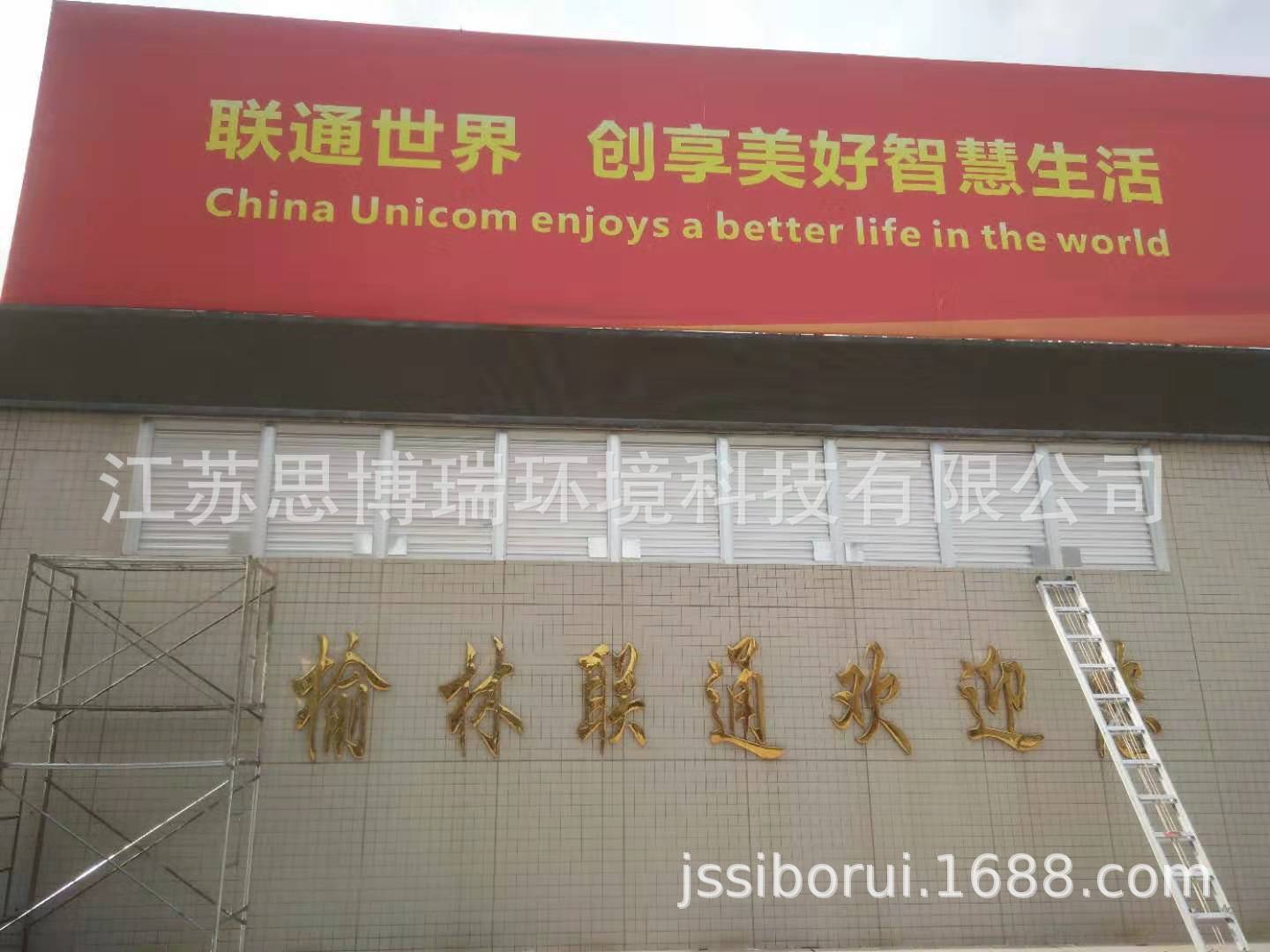

21、中国联通陕西榆林分公司

22、中国移动甘肃白银分公司


23、中国移动甘肃临洮分公司

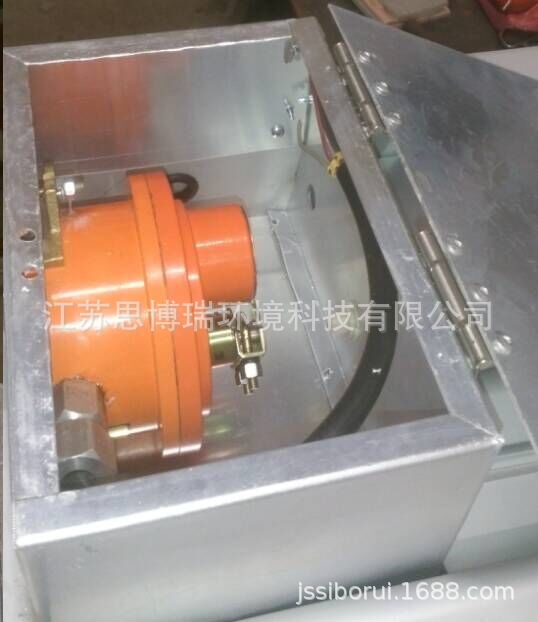

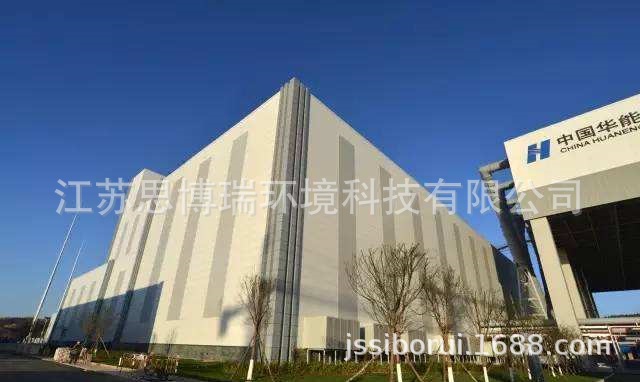

24、华能太原东山电厂(防爆型电动百叶窗)

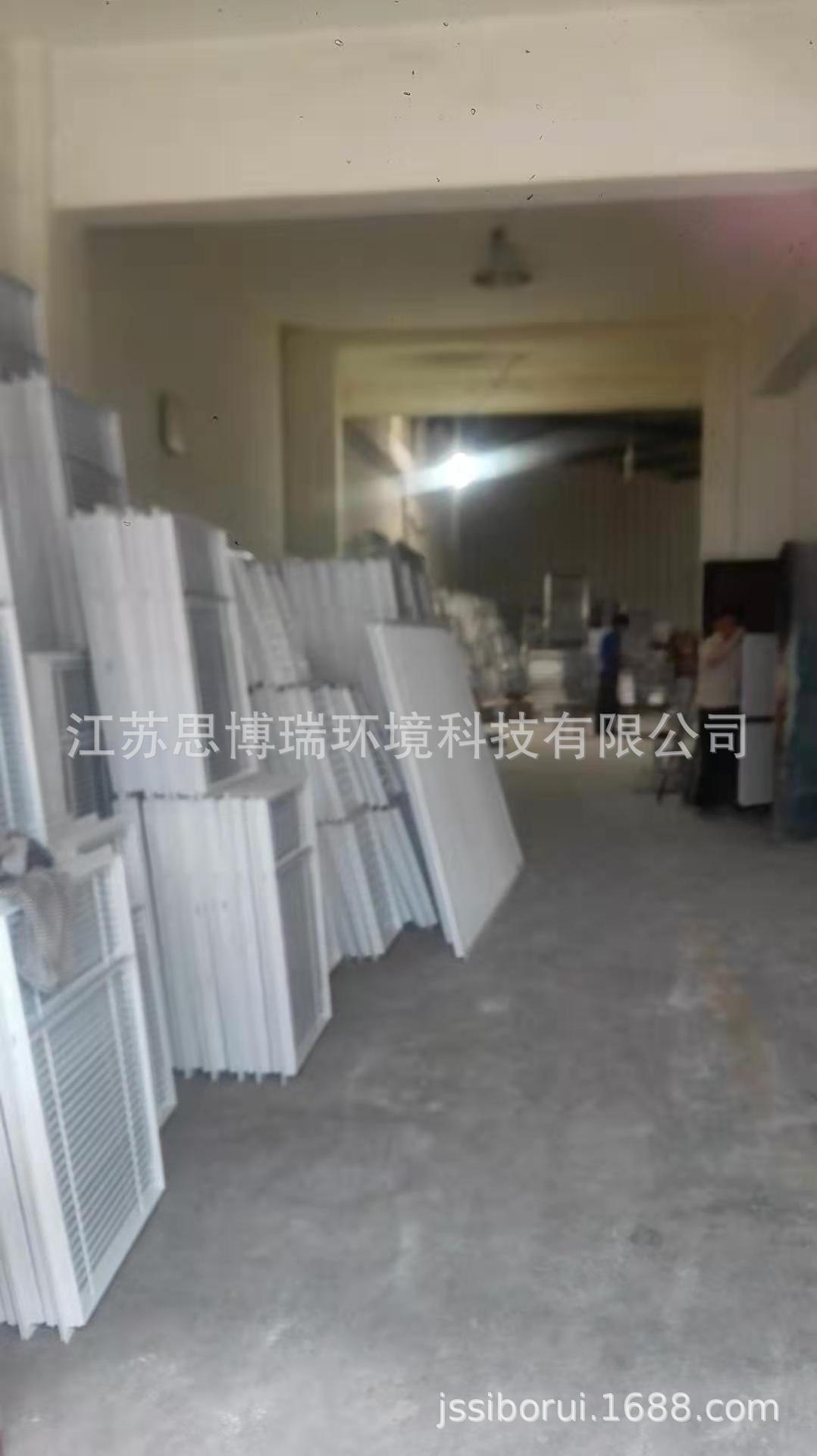

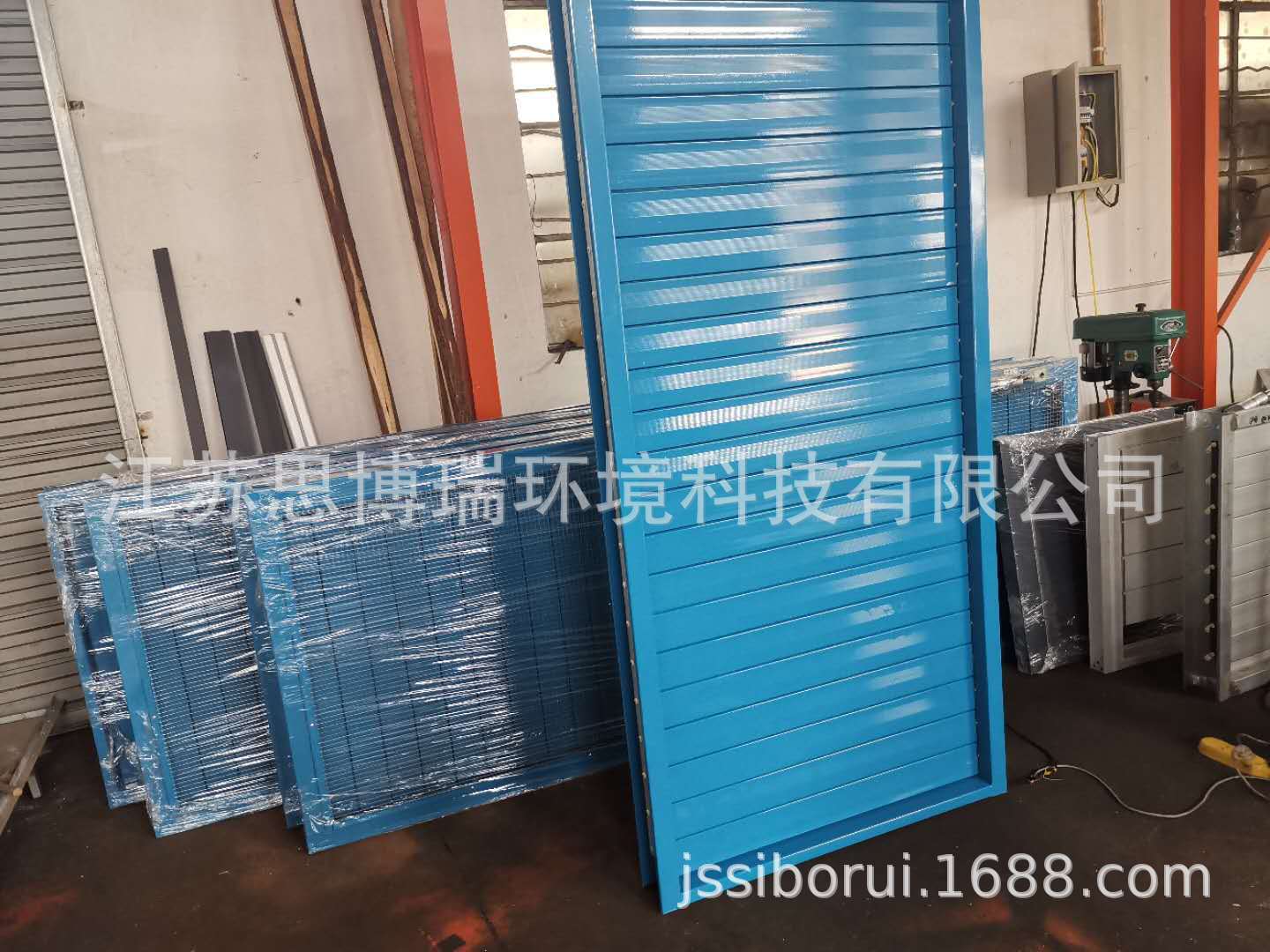

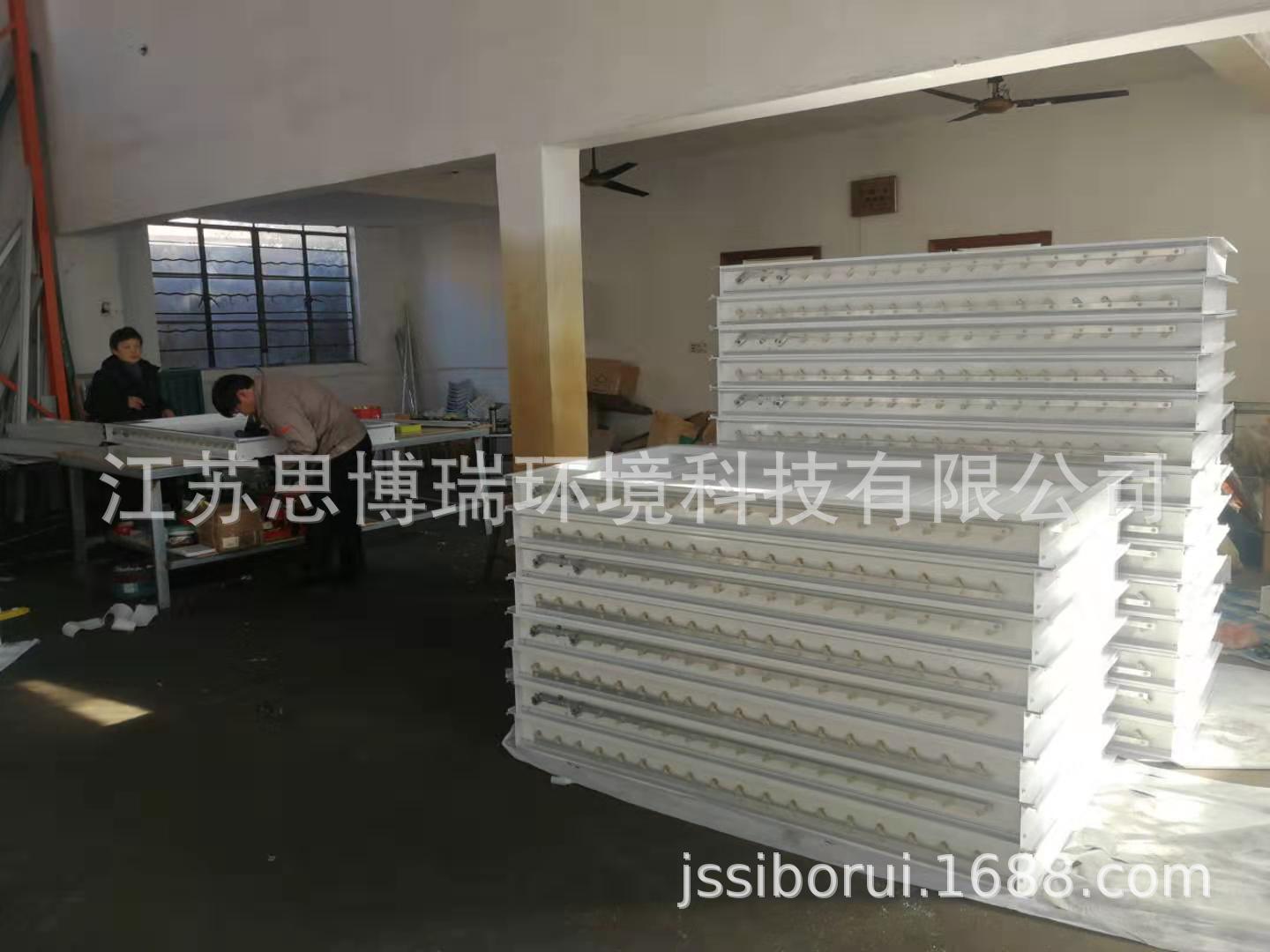

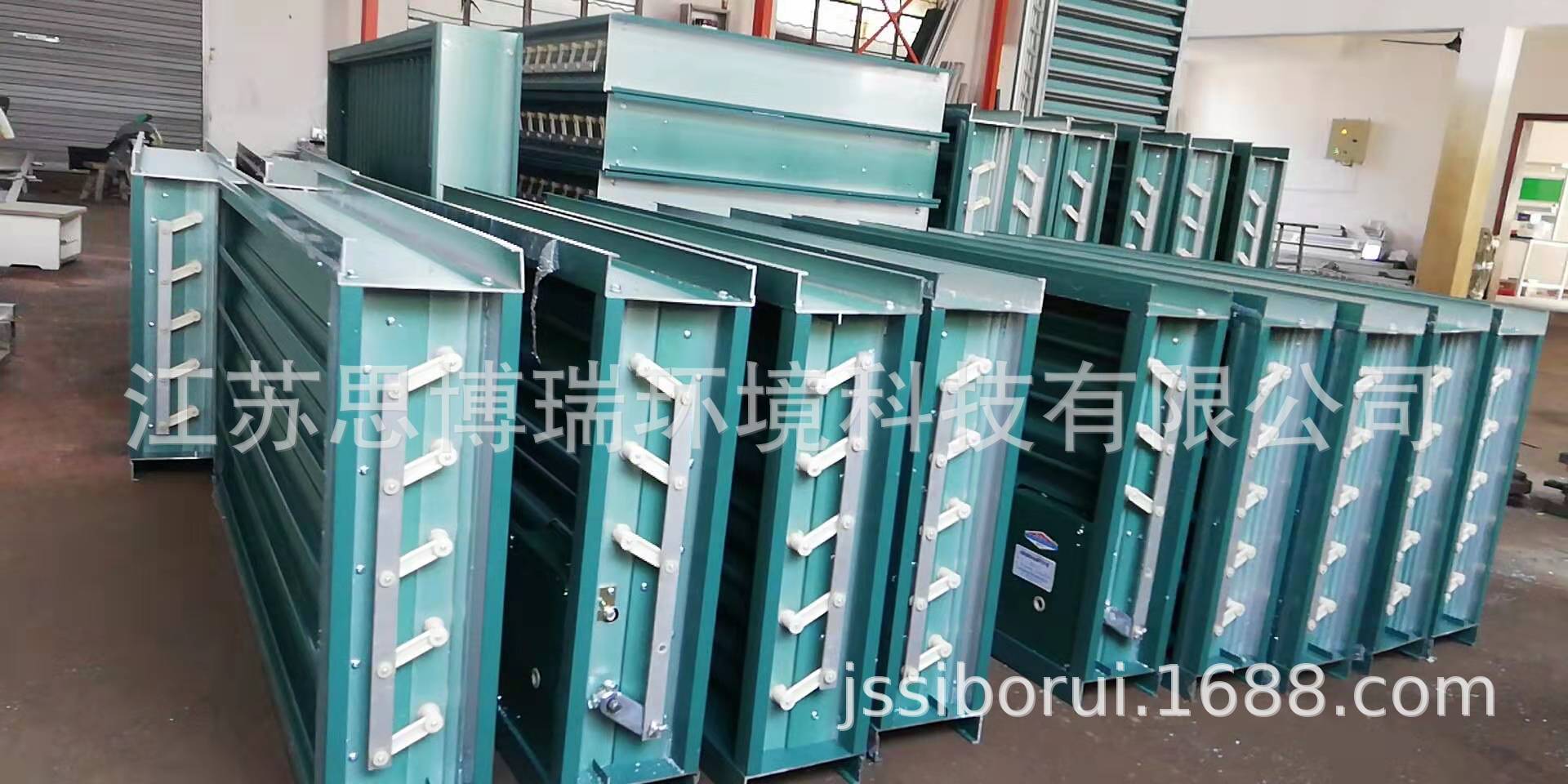

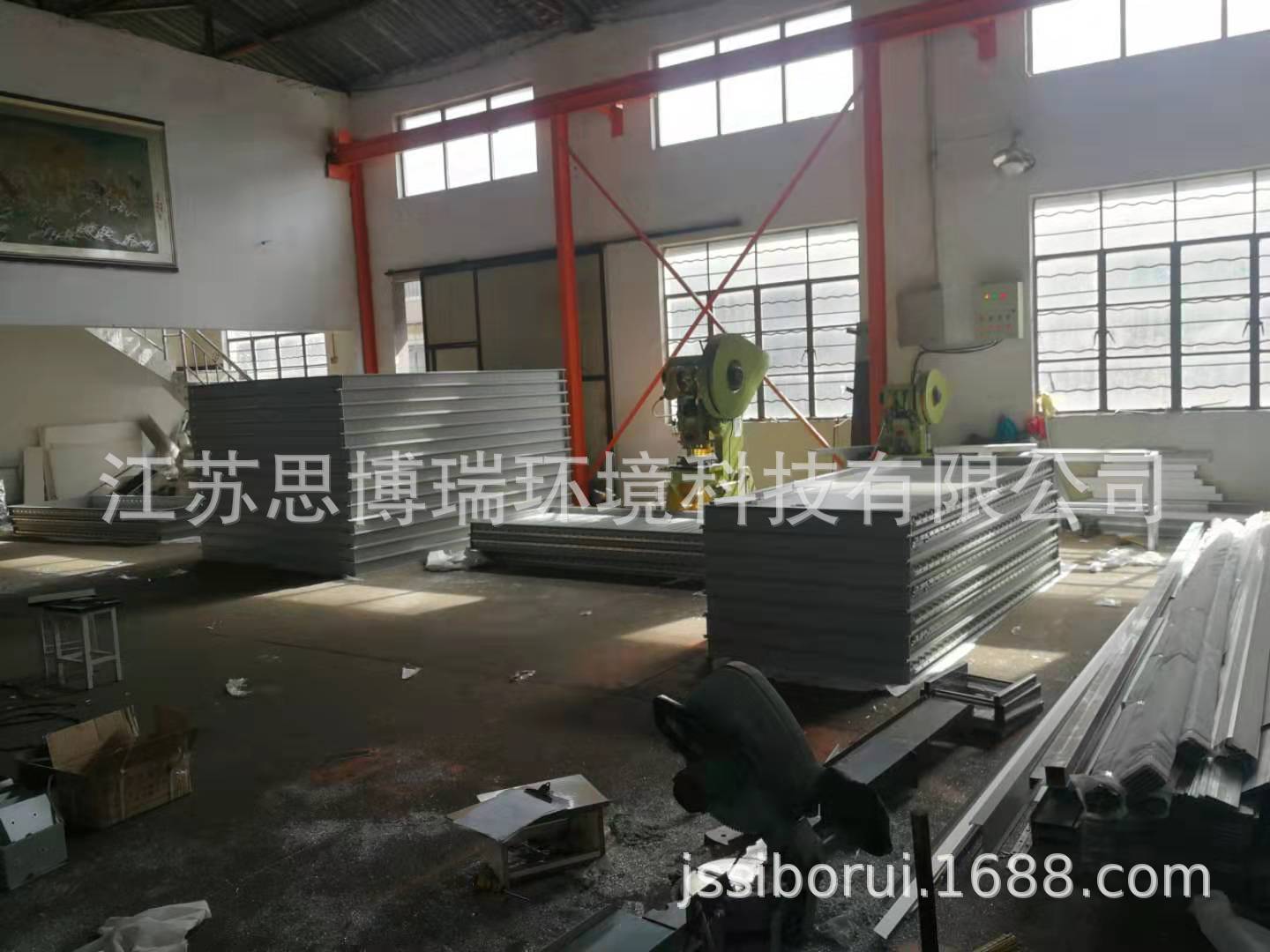

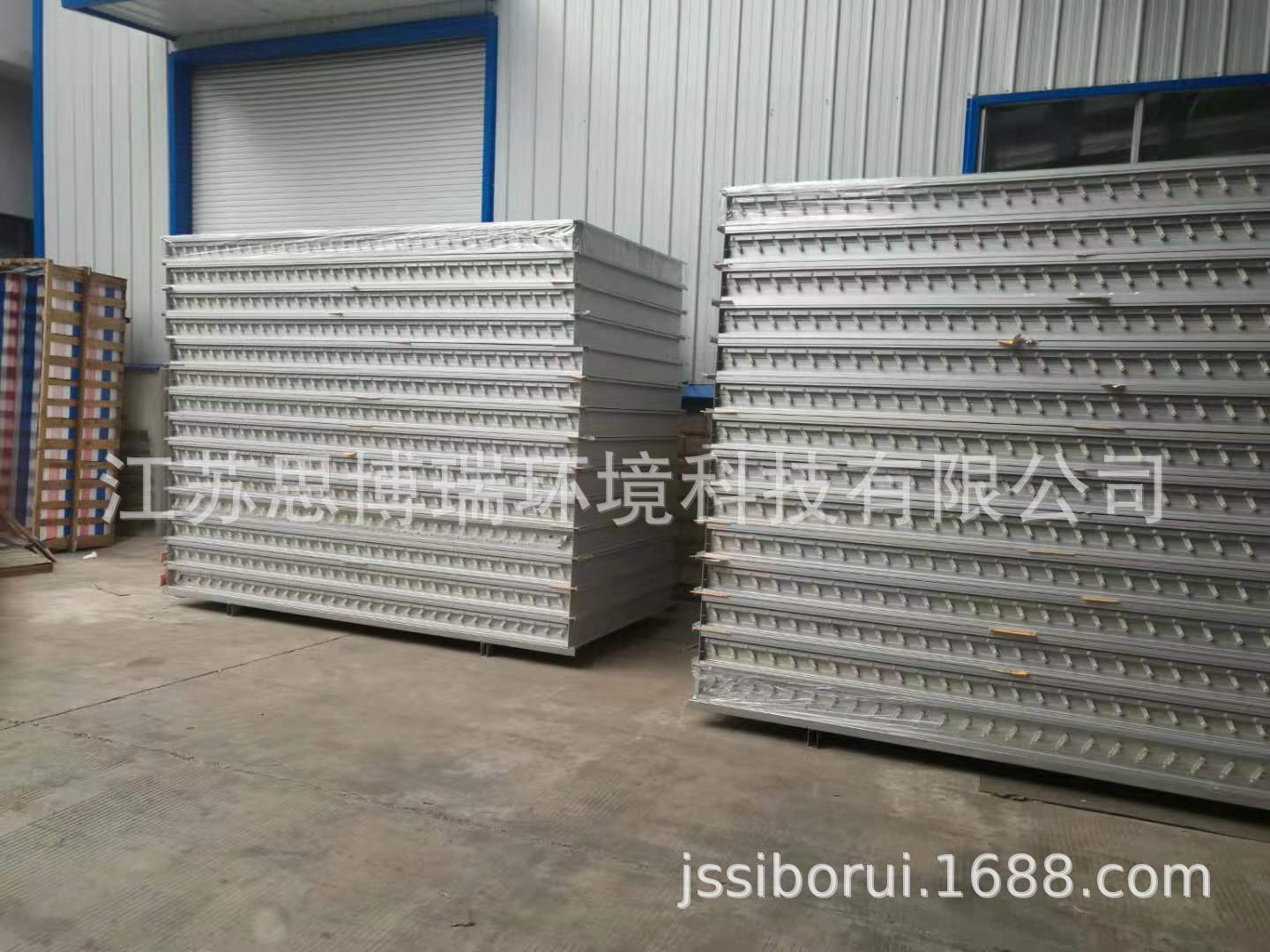

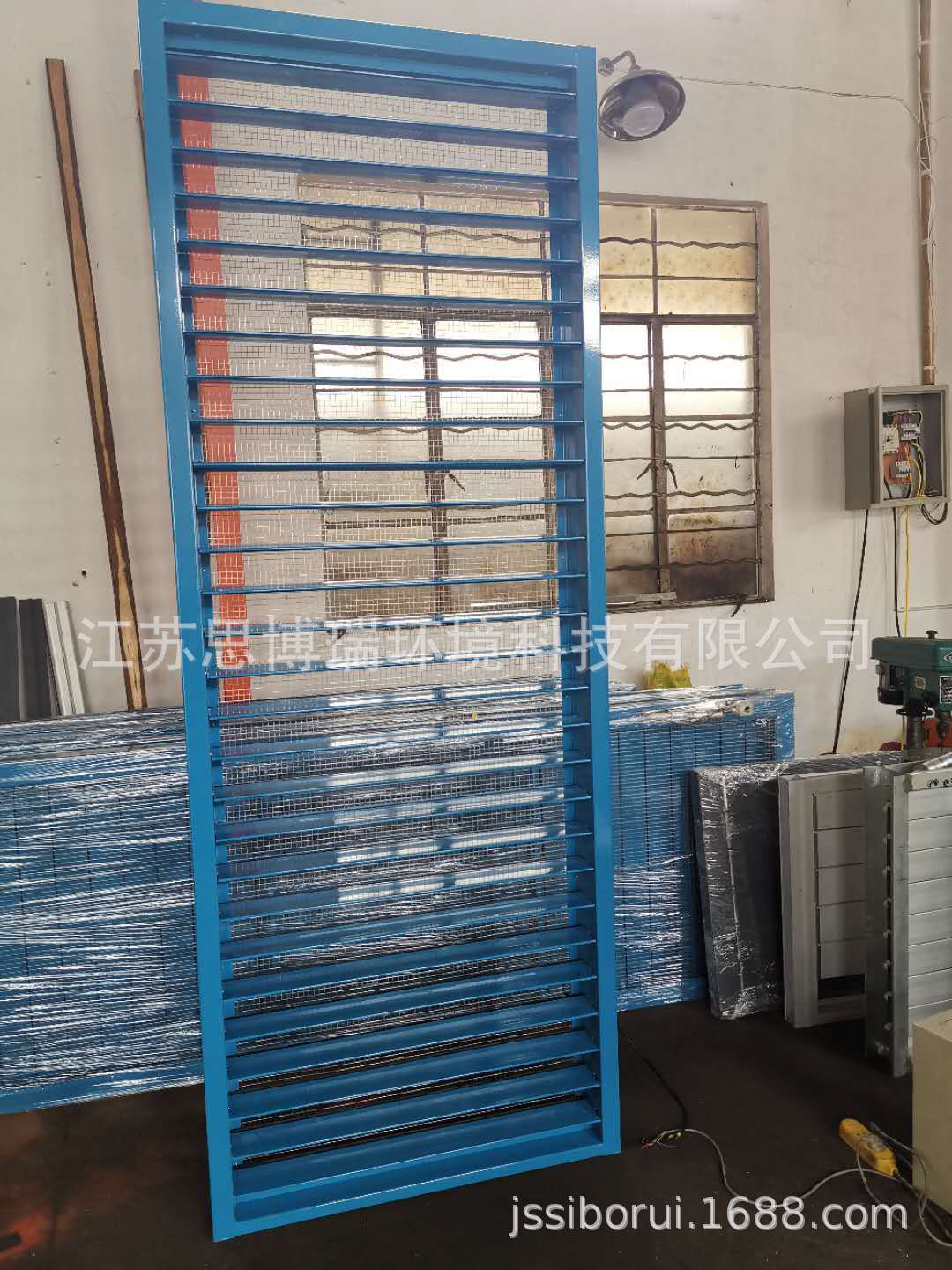

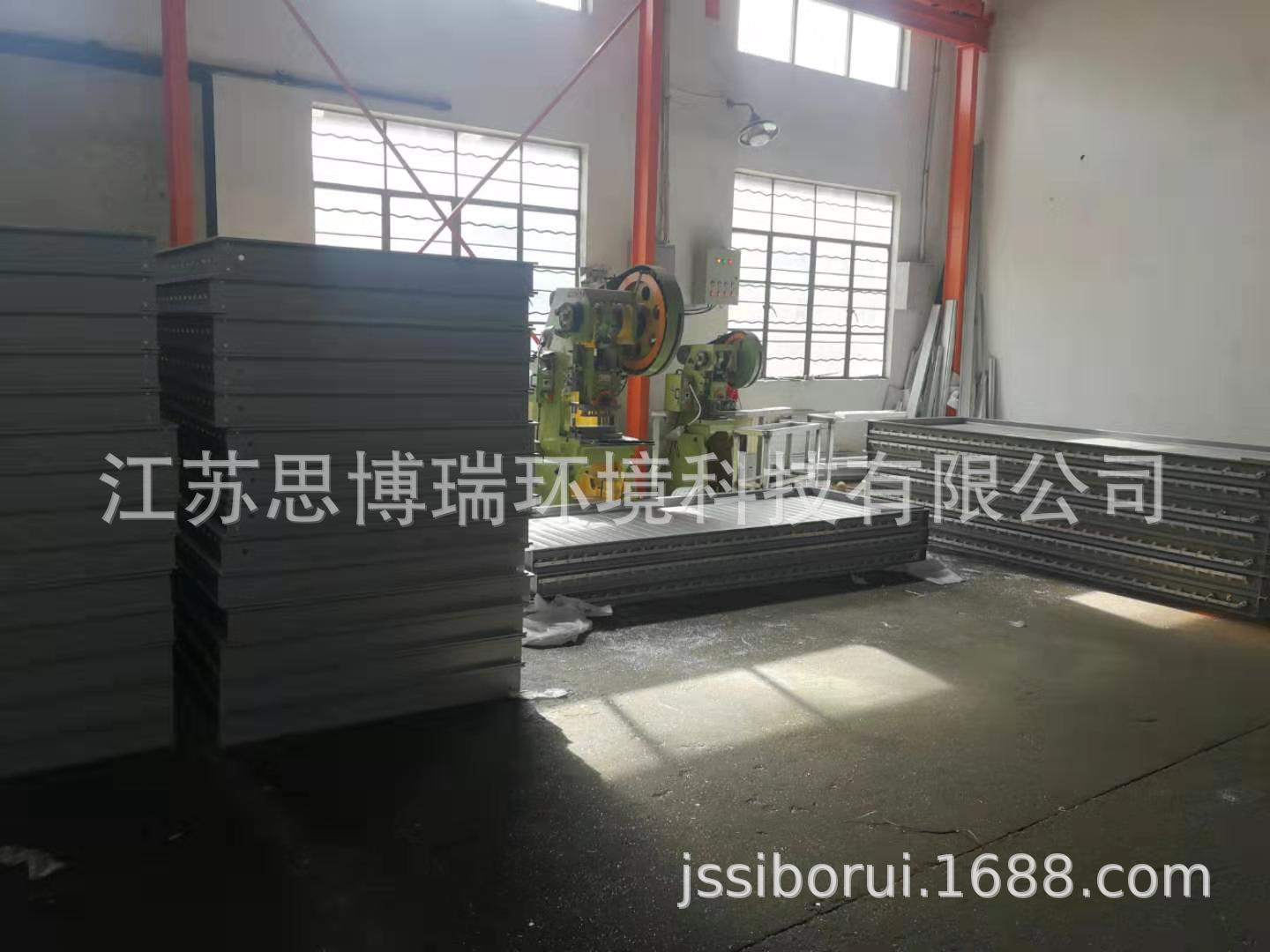

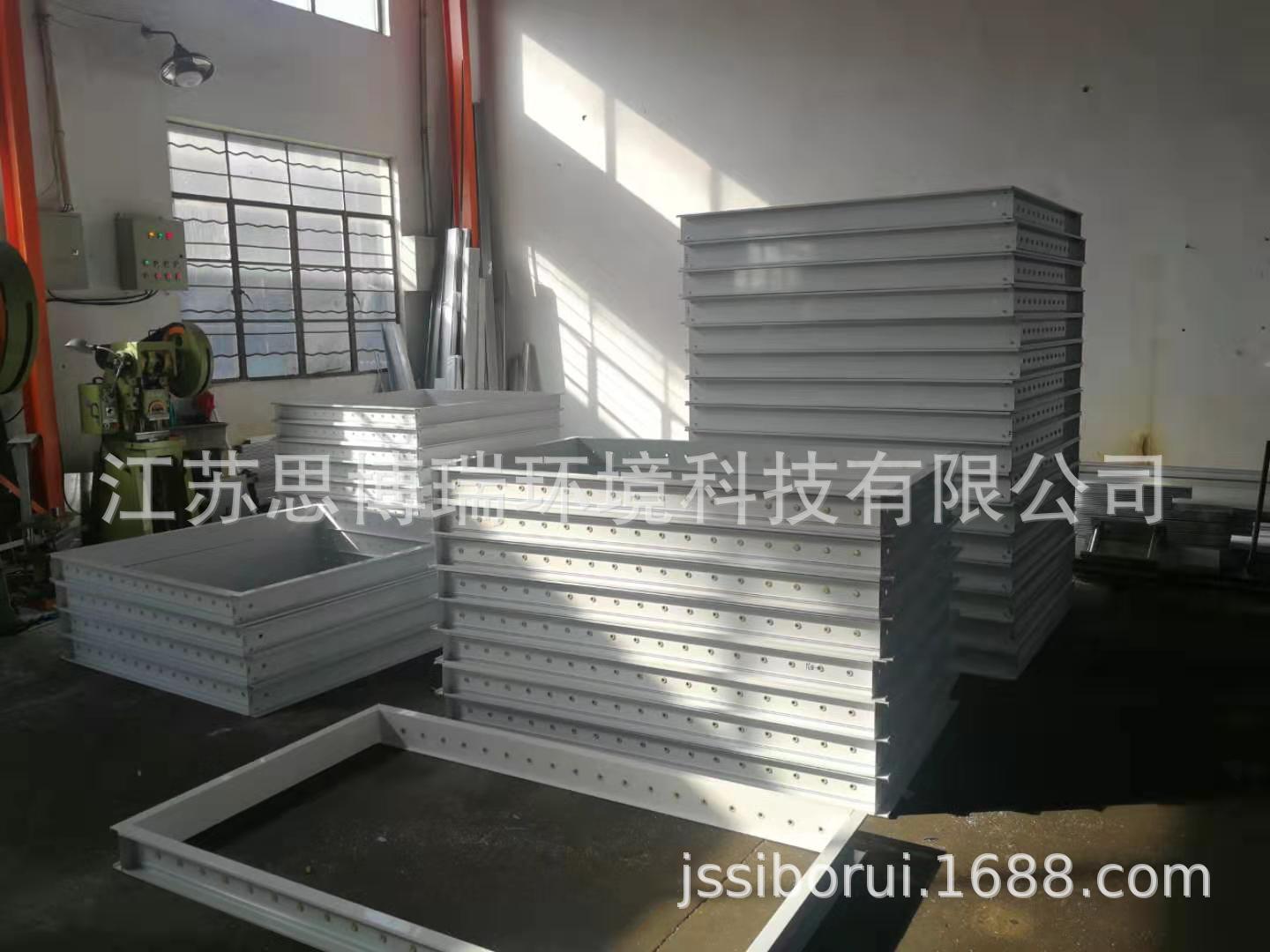

五、生产现场
