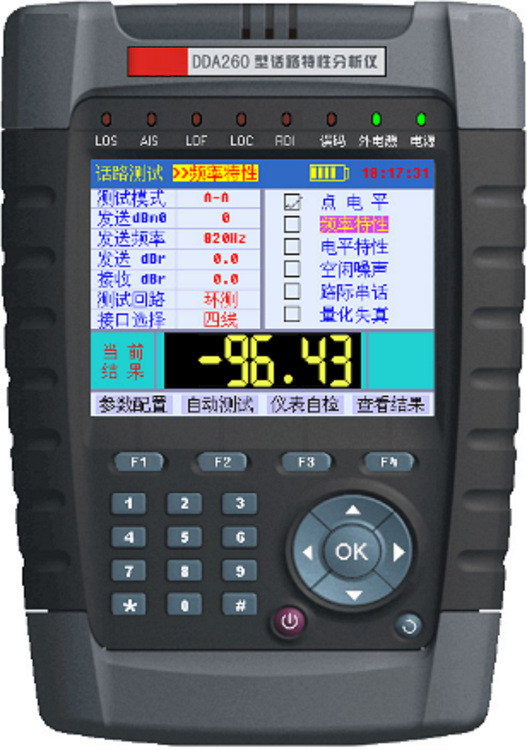

DDA260型话路特性分析仪
模拟发生器
输出阻抗：
600平衡输出，200 + 560//0.1uF， 200 + 680//0.1uF
输出电平：
额定范围：-725 +11dBm 工作误差：02dB。
正弦信号：
频率范围：200~3900Hz。
频率误差： 0.2 Hz。
频率特性：以1020 Hz为基准频率, 在-10dBm0档频率特性误差为：01dB。
谐波衰减：50dB。
模拟接收器
输入阻抗：
600平衡输出，200 + 560//0.1uF， 200 + 680//0.1uF
点电平测量：（净衰耗）
测试电平：-10dBm0 测试信号频率：820 Hz或1020Hz 测量误差： 01dB。
电平特性测量：
测试电平范围： -59~+6dBm0 测试信号频率：820 Hz或1020Hz
测量误差：以-10dBm0为基准，dBr 保持不变，误差为02dB。
频率特性测量：
频率范围：300 3400Hz。
测量误差：以1020Hz为基准，在-10dBm0、0dBr时，误差为02dB。
空路噪声测量：（符合ITU电话加权法建议）
电平额定范围：-82 -30dBm0。
测量误差：如下表:
测量范围 dB 误差 dB *
-82 -75 25
-75 -70 15
-70 -30 1
注：*包括加权滤波器误差
路际串话测量：
测量额定范围：-85 -20dBm0 测量误差：1dB。
正弦信号测试量化失真：
测试信号频率： 820 Hz或1020Hz 测量误差：15dB。
数字发生器
输出码型： HDB3码。
帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC。
输出阻抗： 75 不平衡。
发送时钟： 2048Kb/s20ppm。
正弦序列输出电平：
范围：-59 +3dBm。
工作误差：0dB为01dB， 其它各值为02dB。
正弦序列：
频率范围：200~3900Hz。
频率误差： 1Hz。
频率特性：300 3400Hz内频率特性误差为：01dB。
数字接收器
输入码型：HDB3 码。
帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC。
输入阻抗：高阻（>2K）不平衡、75 不平衡。。
点电平测量：（净衰耗）
测试电平：-10dBm0 测试信号频率：820 Hz或1020Hz 测量误差： 01dB。
电平特性测量：
测试电平范围：-59 +3dBm0 测试信号频率：820 Hz或1020Hz 测量误差： 02dB。
频率特性测量：
频率范围：300 3400Hz 测量误差：02dB。
空路噪声测量:
电平额定范围：-66 -20dBm0 测量误差：15 dB。
路际串话测量：
电平额定范围：-66 -20dBm0 测量误差：1dB。
正弦信号测试量化失真：
测试信号频率： 820 Hz或1020Hz 测量误差：15dB。
信令测试：可测试并显示任意话路信令abcd码。
E1误码分析
比特率：2048kbit/s
内时钟：2048kHz±10ppm
接口码型：HDB3/AMI
信号接口：符合ITU- G.703规范
输出阻抗：不平衡75
输入阻抗：不平衡75或高阻（>2K）
测试码型：伪随机序列：2n-1（n=6、9、11、15、20、23）
时钟源：内部晶振/外部信号提取
误码插入：单个、1×10-n（n=3、4、5、6、7）
告警插入：AIS、LOF、LOMF、RDI
告警指示：LOS、AIS、LOF、RDI、LOC
结果分析：符合ITU G.821建议
其它
打印输出口： Centronics标准并行接口（SPP）。
串行接口： RS-232串行接口，波特率：115200bps。
远程控制软件运行环境：WIN2000或Windows XP。
电源：
直流12V 10%
功耗 15W。
可充电锂电池容量： 4000mA/h
外形尺寸（长宽高）：270×177×73mm3
重量 <2.5Kg
三、配置及附件
品名 数量 品名 数量
DDA260型话路特性分析仪 1 接地线 1
12V 直流电源 1 使用手册 1
75 BNC自检线 1 光盘（DDA260管理平台） 1
600 三芯平衡自检线 1 仪器包 1
9芯串口通信电缆 1
2米三芯平衡测试线 2
