产品概述
FS3M-V1.0多功能闪灯/呼吸灯模块，简单易用，稳定性好，上电即亮。多合一集成了：呼吸灯模式，1Hz慢闪，3Hz快闪功能。驱动恒压LED灯，汽车卤素灯，适用于安装各类LED闪灯氛围场合，节日灯饰灯串，圣诞灯饰装饰品，车辆尾灯警告指示，汽车氛围灯，道路施工维修警告指示，广告图案闪字牌，追星姓名灯牌，等等需要用到闪灯功能的场合。闪法众多，如果需要我司也可以根据客户需求开发更多不同闪法，不同种类的闪灯、呼吸灯方案。

产品参数

【产品名称】：多功能闪灯/呼吸灯模块

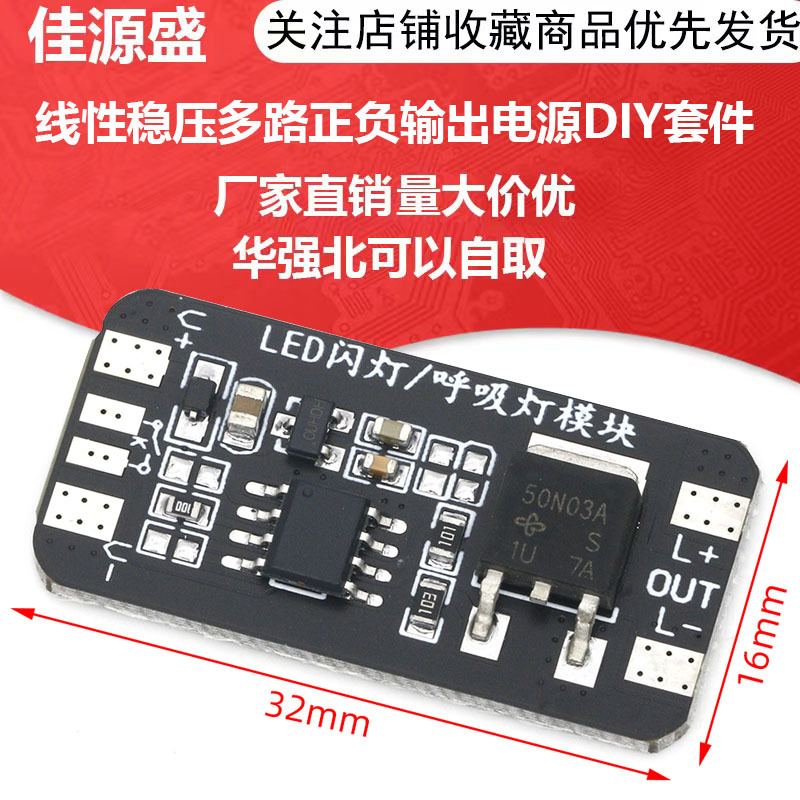

【产品尺寸】：长32mm×宽16mm×高3.6mm

【输入电压】：输入直流DC 3-24V内通用

【输出电压】：等压输出

【接线端口】：V+V-为直流电压输入端，LED+LED-（L+L-）为输出接负载光源端

【负载功率】：最大6A以内，最大功率72W（可定制更多功率瓦数）

【工作模式】：
1、呼吸灯模式：渐灭渐亮呼吸式氛围灯光

2、1Hz慢闪模式：1秒慢闪， 1秒闪亮一下，1秒一个节拍可当计时使用

3、3Hz快闪模式：每秒快闪3次，间隔1.5秒

4、按键点动模式：K接按键，按键按下灯打开，按键松开，灯关闭。

5、按键自锁模式：K接按键，按一次按键，灯打开，再按一次按键，灯关闭。

【模式选择】：
1、呼吸灯模式： 3H 短接或不接（默认发货模式）

2、1Hz慢闪模式：1H位短接（用锡短接或贴0-10KR电阻均可）

3、3Hz慢闪模式：2H位短接（用锡短接或贴0-10KR电阻均可）

4、按键点动模式：1H位和2H位共同短接（用锡短接或贴0-10KR电阻均可）

5、按键自锁模式：1H位和3H位共同短接（用锡短接或贴0-10KR电阻均可）

产品说明

1、该板为直流恒压工作模式，接LED光源时必须串电阻限流，否则将以输入最大化输出，加速光源光衰。

2、该板带输入反接保护，无输出短路保护，注意检查接线无误再上电工作。
