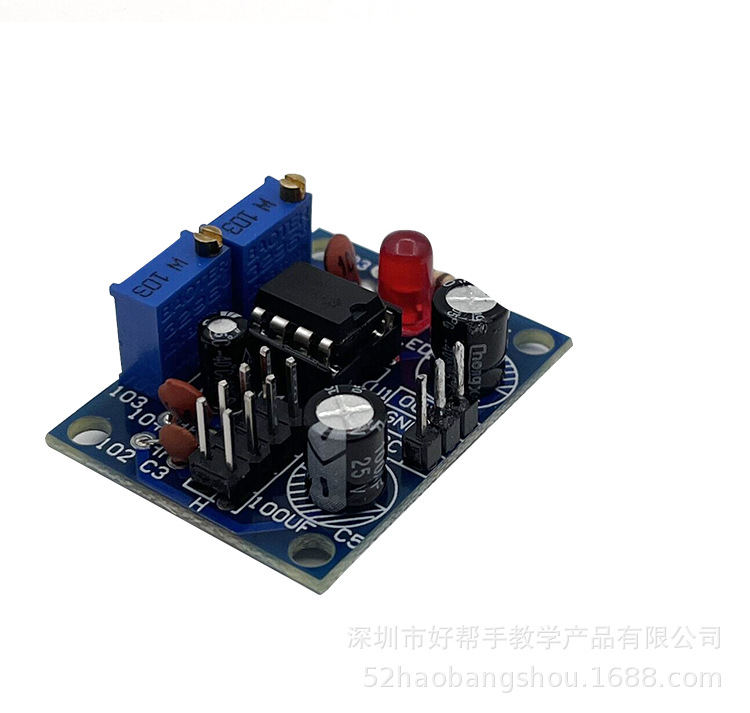

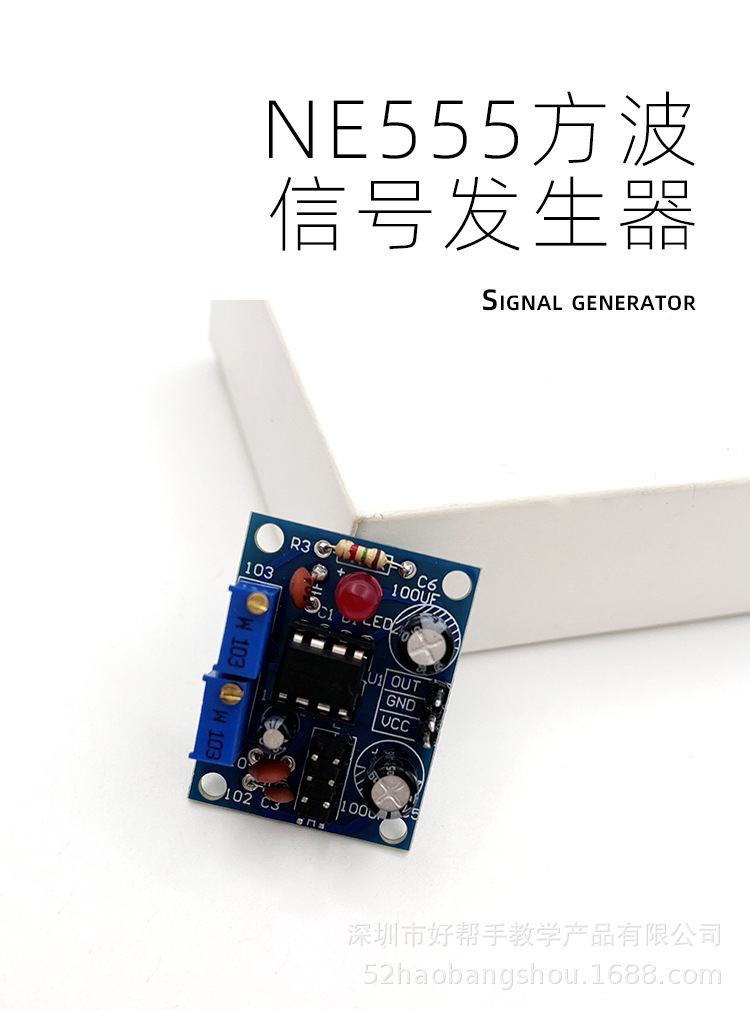

NE555 정방파 신호 발생기 펄스 파형 출력 모듈 DIY 전자 키트 회로 기판 용접 생산스토어 가기

NE555 정방파 신호 발생기 펄스 파형 출력 모듈 DIY 전자 키트 회로 기판 용접 생산

₩ 855 ¥ 3.99

색상:

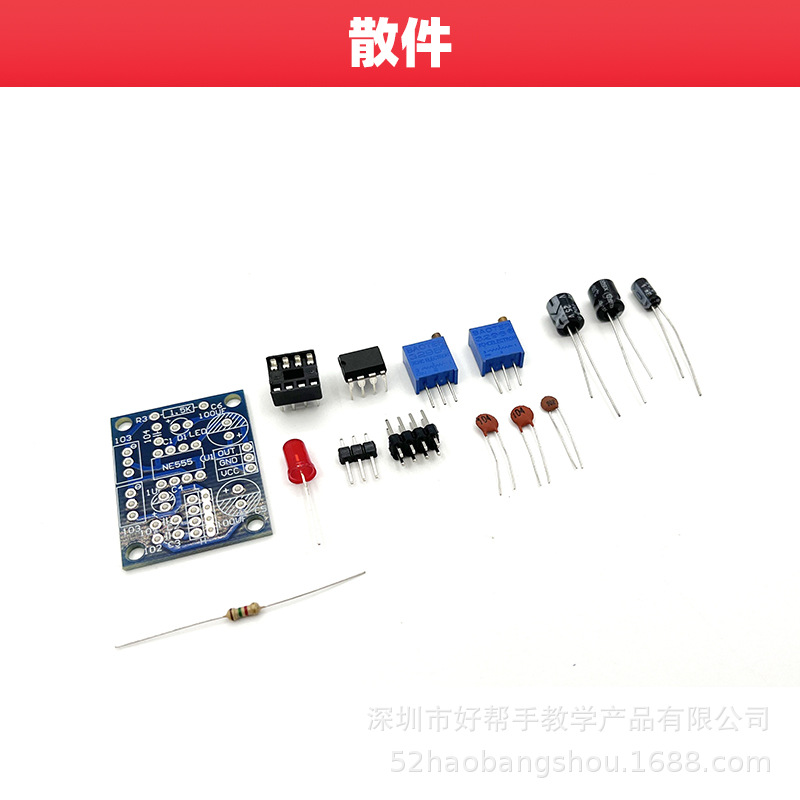

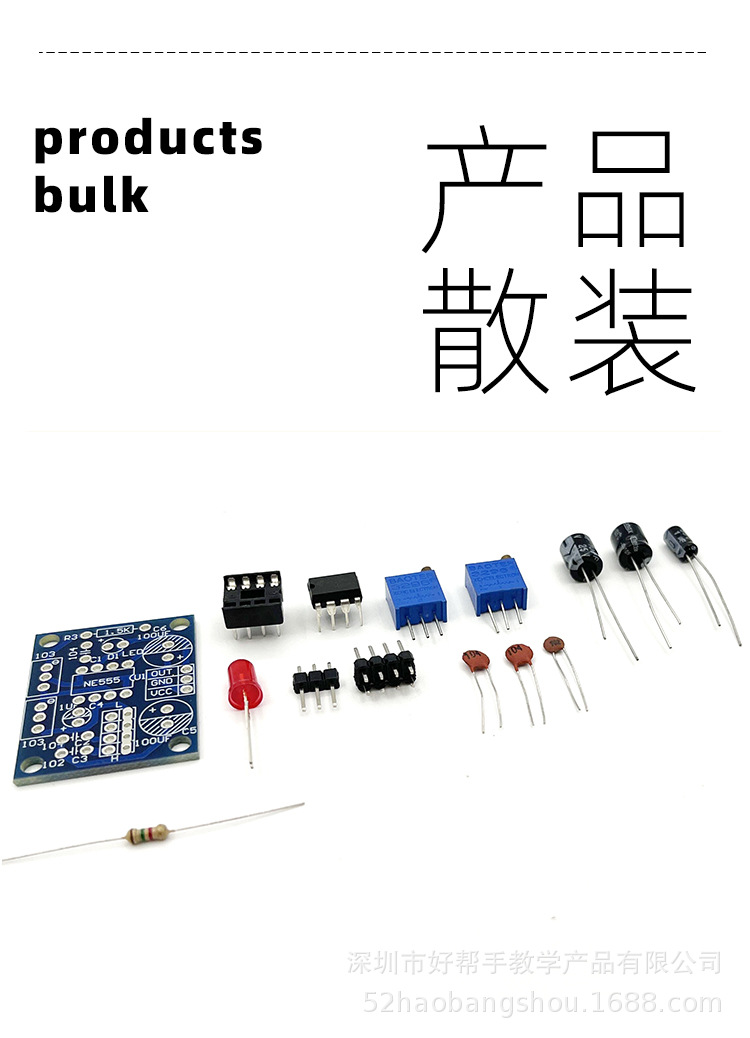

  • 느슨한 부품

크기:

수량:
- +
재고:

최소 주문 수량: 1

알리타플은 고객님께서 주문한 물건을 그대로 구매대행 해드립니다.
궁금한 사항이 있으시면 언제든 고객센터로 연락주세요.

1688온라인 사이트에서 검색된 상품입니다. 알리타플에서는 상품검색/현지구매(구매대행)/국제배송 업무만 제공해드립니다. 해당 상품의 품질 및 상태에 대해서는 확인해 드릴 수 없고 해당 물건이 입고가 된 후에 검수과정을 거쳐야 확인이 가능합니다.

상세페이지

undefined
undefined

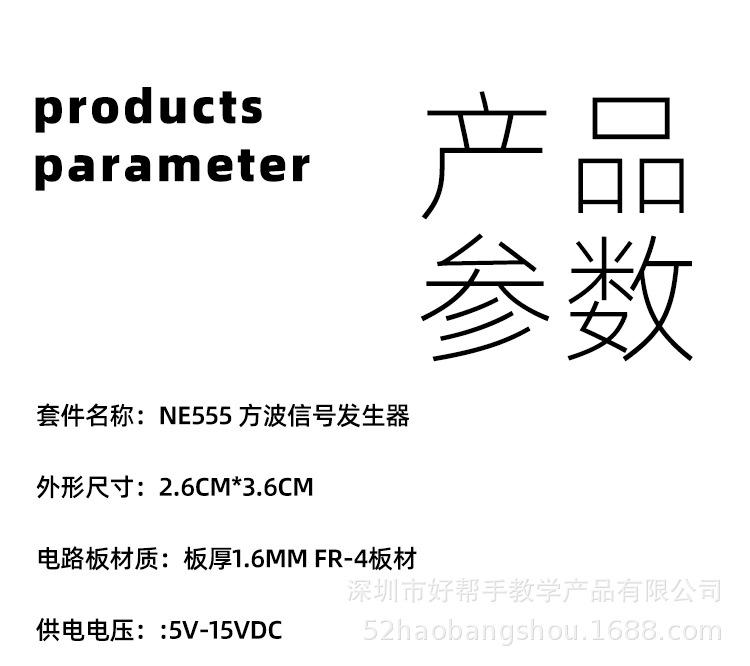

产品简介:
1、主要芯片:NE555;
2、输入电压:5V-15VDC。5V供电时,输出电流可以在15MA
左右;12V供电时,输出电流可以在35MA左右;
3、输入电流:≥100MA
4、输出幅度:4.2VV-PP至11.4VV-PP
(根据输入电压不同,输出幅度会不一样)
5、输出电流:
≥15MA(5V供电,V-PP大于50%时)
≥35MA(12V供电,V-PP大于50%时)

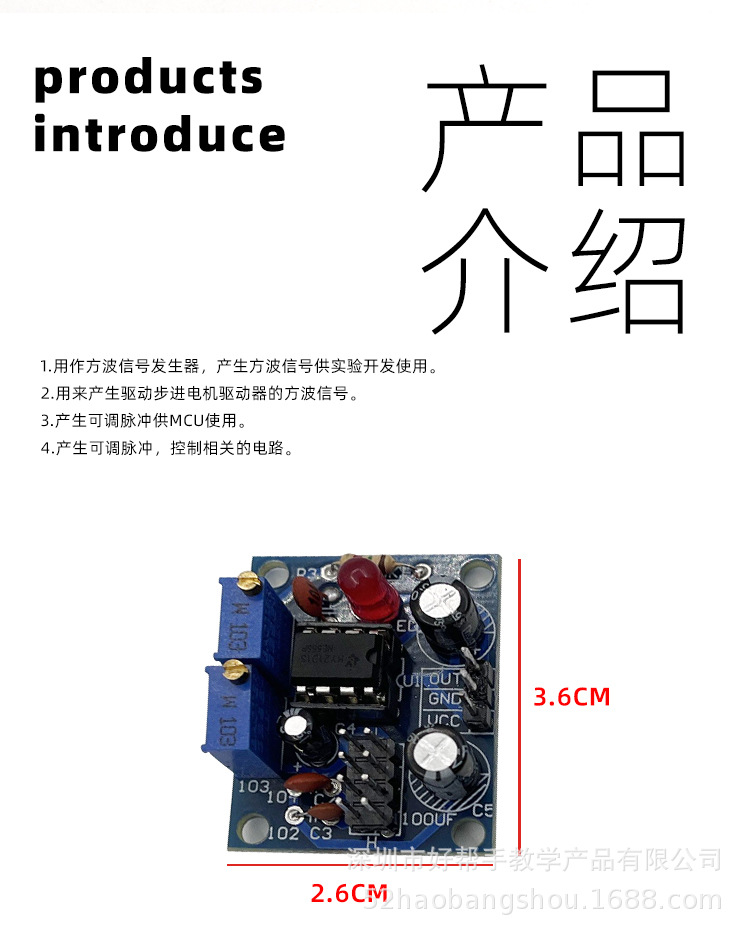

6、产品尺寸:29*36mm



产品特点:
1、输出带LED指示,有没有输出直接明了(低电平时LED量,
高电平LED灭,频率比较低时LED闪烁);

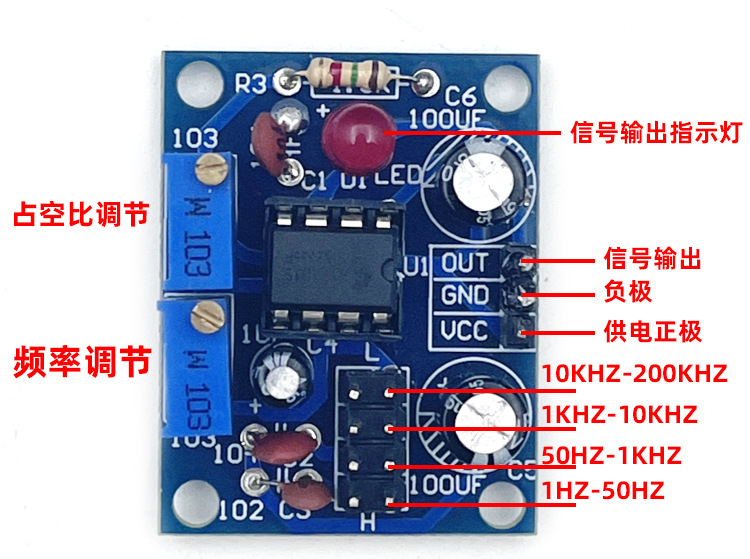

2、输出频率范围档次可选(用短路帽套上选择),使输出频
率更连续可调;
低频档:1Hz~50Hz
中频档:50Hz~1kHz
中高频档:1KHz~10kHz
高频档:10kHz~200kHz
3、输出占空比可以微调,占空比和频率不是分别可调的,调
占空比会改变频率
4、输出频率可调;

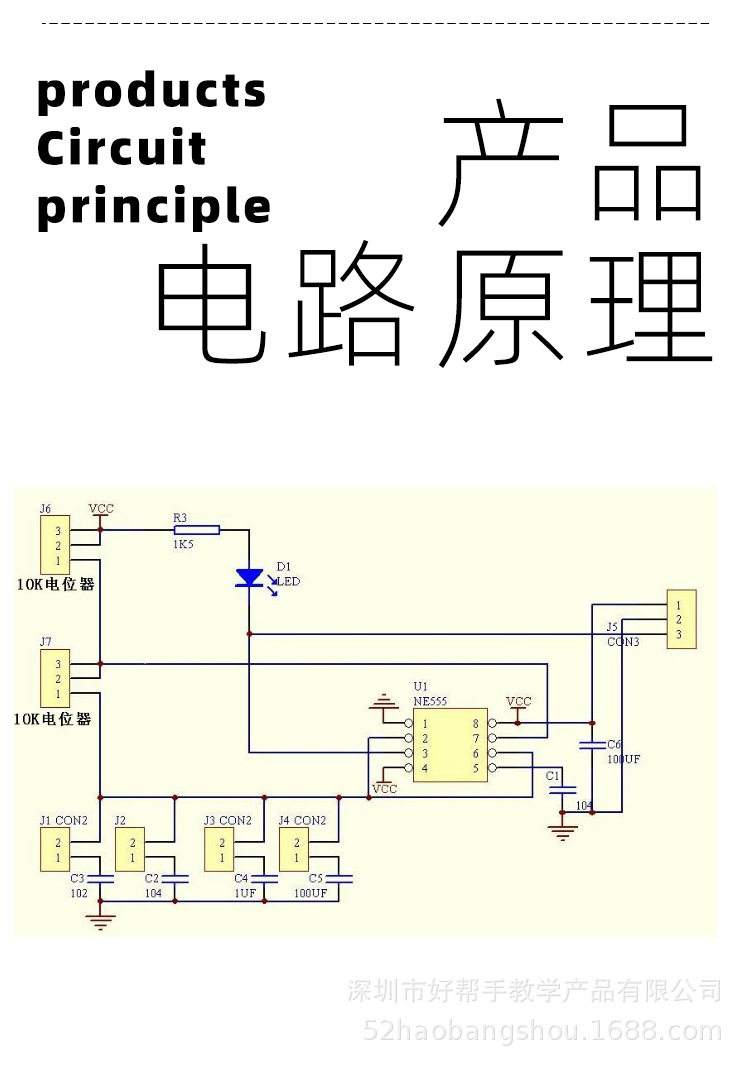

周期T=0.7(RA+2RB)C
RA、RB为0-10K可调;
低频档时C=0.001UF;
中频档时C=0.1UF;
中高频档C=1UF;
高频档时C=100UF,因此波形的频率买家可以自己计算
