电源模块主要特点：

*10-60v宽输入电压，适用市面上大部份电源做为输入源。

*输出恒压恒流，电压电流连续可调。能满足大部份用电设备。

*输出功率大，通风良好自然散热可以做到280W/12A（注意有输出功率和输出电流限制)。

*模块采用步整流方案，效率极高，输出电压10V以上效率高达92%-96%以上，

*给电池充时有恒流指示。充电状态一目了然。

*输入有15A保险丝，输入正负极接反不会损坏电源（会烧保险丝，需更换保险丝）

模块参数

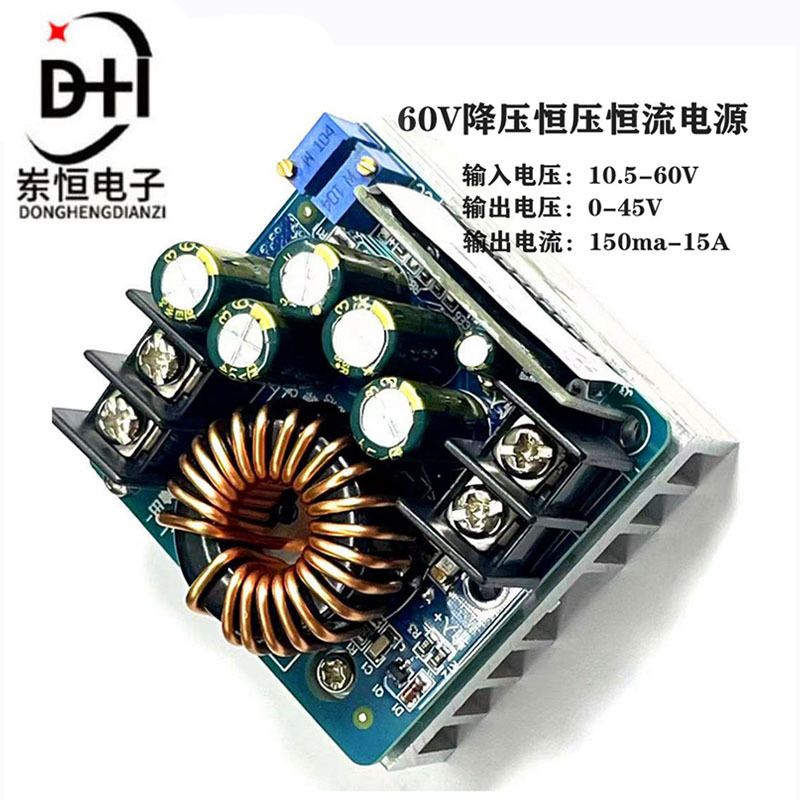

产品型号：SZ-BK0612

模块名称：400w降压恒压恒流

模块性质：非隔离降压模块（BUCK）

输入电压:10.5-60V

输出电压范围：0-45V（必须满足降压条件，IN输入乘以0.8）

输出最低电压：0V(+1V)

输出最高电压：约等输入*0.8（比如输入是40V,40V*0.8=32V最高输出电压是32V，实际会高一点达到34V.35左右)

输出恒流 ：0.2-15A(连续可调，超过12A要加强散热）

输出最大功率:400W(需要加风扇给散热片和磁环强制散热）

持续最大工作功率：280W(通风环境下）

持续最大工作电流：12A(通风环境下）

输入欠压保护：有，（输入低于10.5V关闭输出，有0.5V左右误差）

输入过压保护：无（禁止超压）

工作温度：-10~+85度（超过65度时加强散热）

工作频率：100KHz

转换效率：最高97%（效率与输入、输出电压、电流、压差有关）

短路保护：有（恒流保护）

输入反接保护：有（短路需谨慎输入反接会烧输入的保险丝，)

输出防返灌：无(给电池充电，输出接感性负载，比如接电机必须加防反灌二极管）

工作指示灯：有（蓝色LED灯）

恒流指示灯：有（恒流工作时小板上的CC指示红灯亮起，没有电流输出，恒压时此灯不亮）

接线方式：自带免焊接25A接线端子

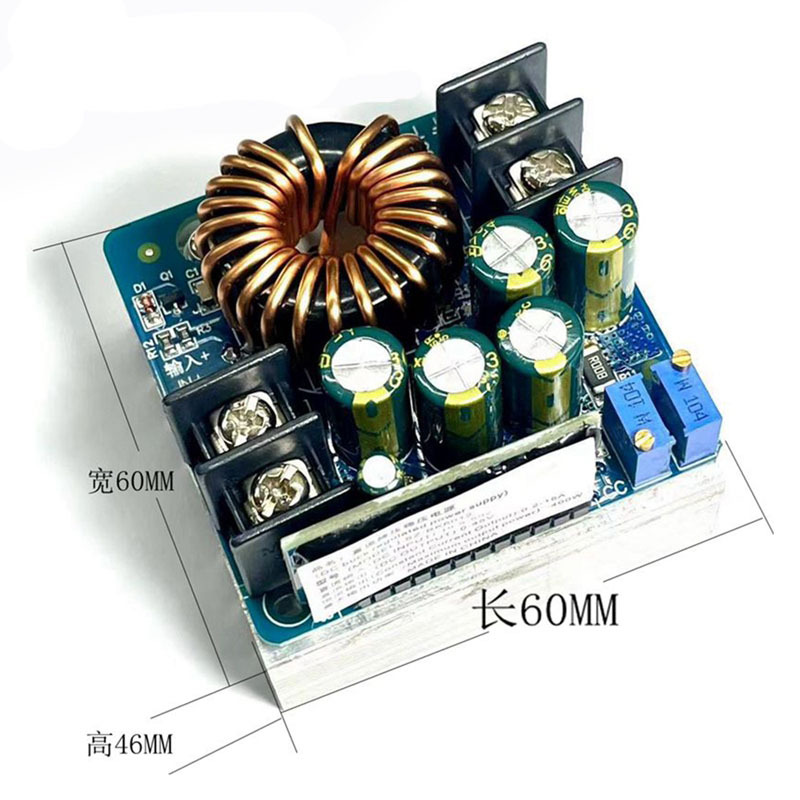

模块尺寸：长60宽60mm高45mm

净重：170克.加包装180克。

包装方式：独立纸盒包装。

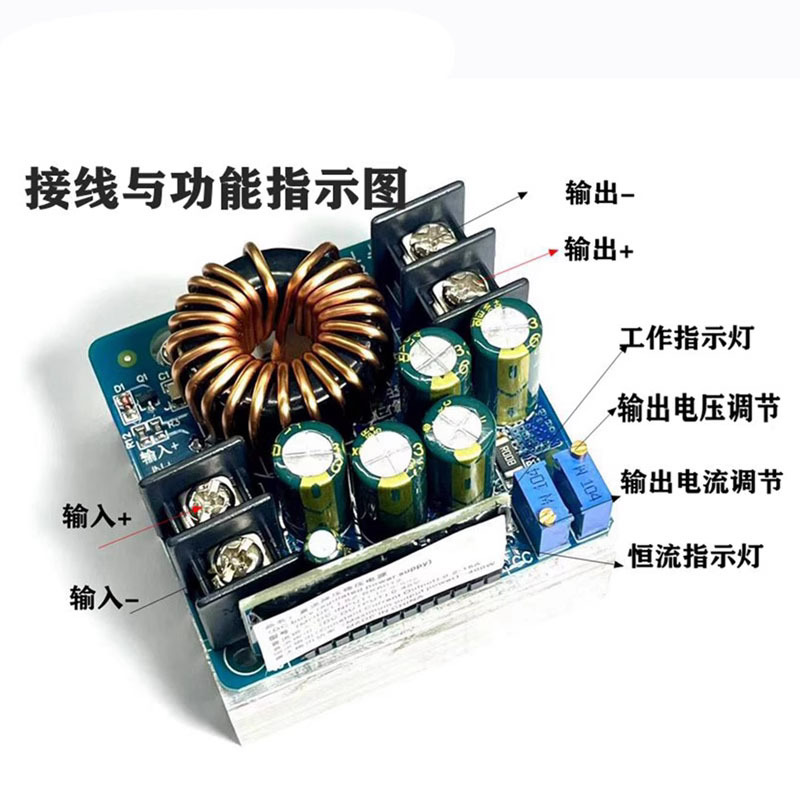

接线：“输入/IN”    为输入。“输出/OUT”     为输出（有中文标示）

注意事项：

*输入，输出正负极严禁接反（输入反接会烧保险丝，输出接反会损坏控制小板，小板损坏无法修复，只能更换

*控制小板有点防雨胶，如损坏只能更换。介意慎拍

*给电池充电，输出接感性负载时，输出要加防返灌二极管

*

电压电流调节方法：（使用工具万用表，一字螺丝刀）

电压调节：跟据自己所需的电压旋动电源板上的“CV"蓝色电位器，顺时针电压调高，逆时针调低

输出电流调节：万用表打到20A或10A电流档位，把本电源电压调到5V，恒流电位器“CC”逆时针转20圈，把电流调到最小用万用表短路输出，然后在顺时针调节“CC”电位器把电流调到需要的电流值，（注意：恒流电位器“CC”逆时针转20圈时，电源可能会没有输出电压了，这时因为把电流调到0A了。不用管他，顺时针调大电流就会有输出了。）

模块的电流检测为低端检测，请不要把输入的负极和输出的负极直接用导线短接，短路负极电源不恒流，导致电源和需要恒流的用电设备损坏。

模块为降压电源只能降压不能升。输入电压一定要比输出电压高。
