充电模式IN

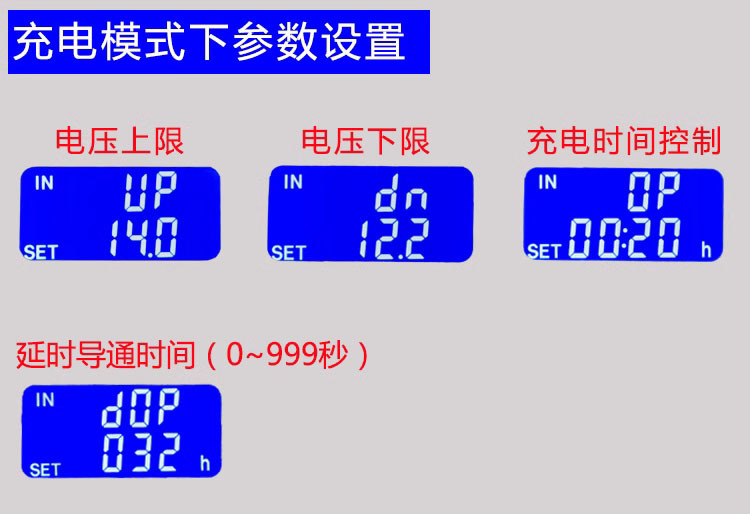

通过设置上限电压UP、下限电压dn；当电池电压≤下限电压dn，继电器导通，充电器开始给电池充电；当电池电压≥上限电压UP，继电器断开，完成一次自动充电；继电器导通，IN闪烁，表示正在充电。

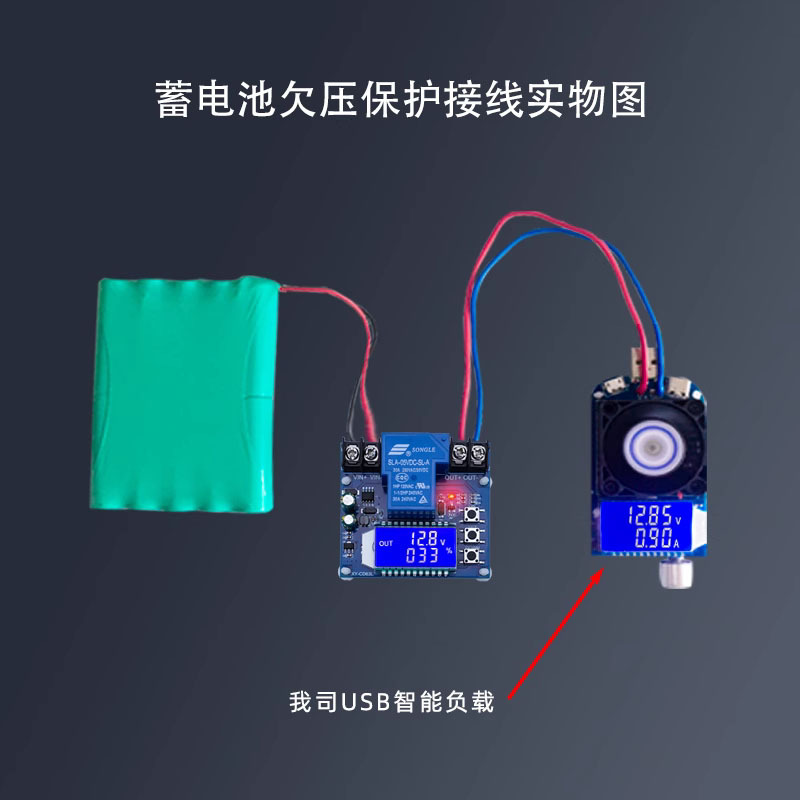

放电模式OUT

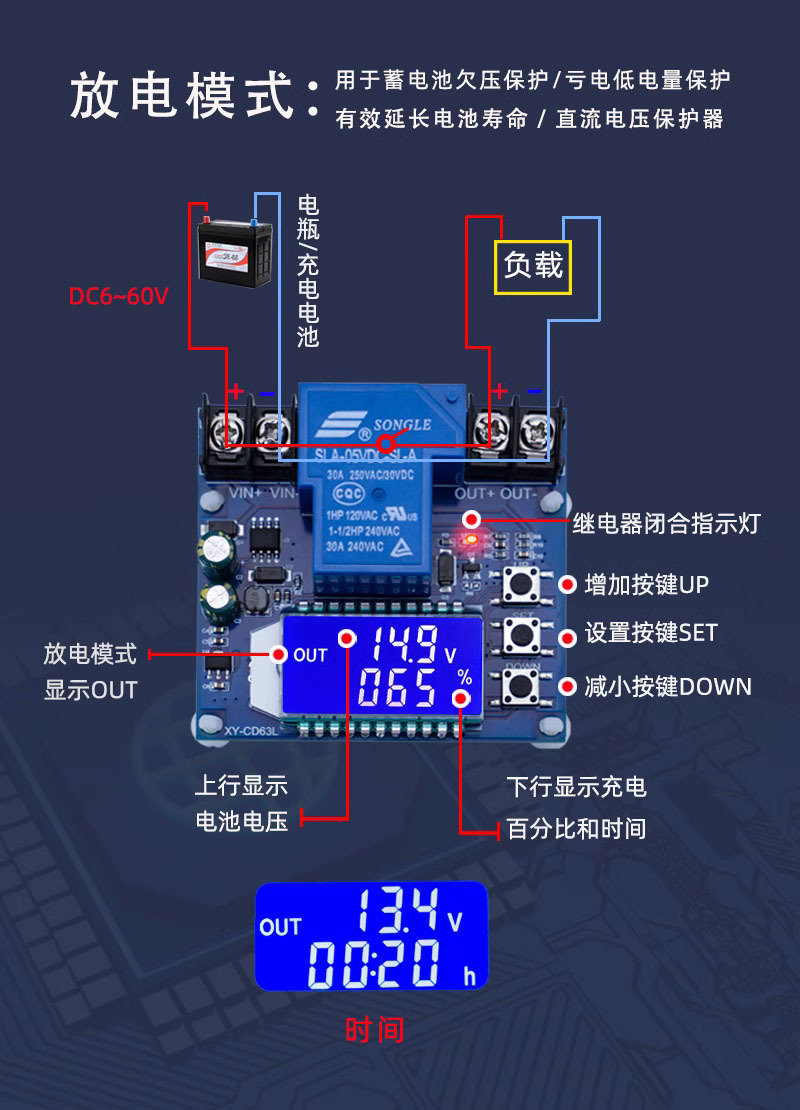

通过设置上限电压UP、下限电压dn；当电池电压≥上限电压UP，继电器导通，开始放电；当电池电压≤下限电压dn，继电器断开，完成一次自动放电功能；继电器导通，OUT闪烁，表示正在放电。

注：此产品是简单的电压控制器，是通过继电器来开启和关断输出，只起到开关作用，不能变压。

功能说明：

1. 电压百分比的计算：电池电压/（上限电压-下限电压）

2. 按键功能：

UP按键：短按切换显示%和时间，长按5秒切换模式，充电模式：IN，放电模式：OUT

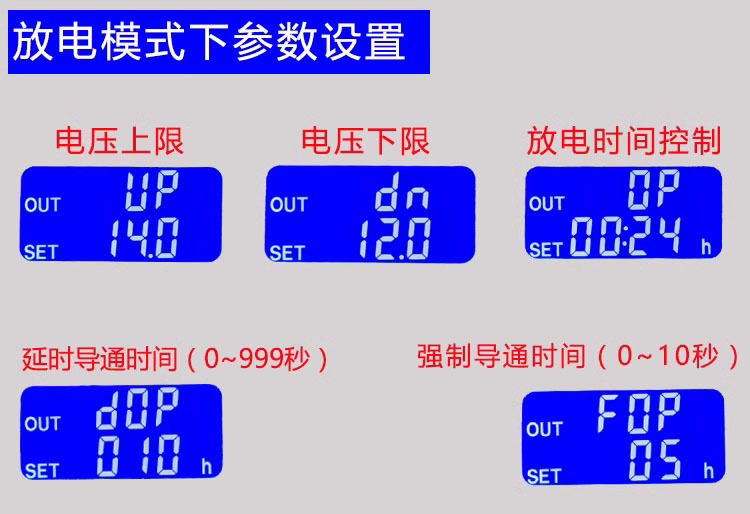

SET按键：短按查看当前设置的参数；长按SET按键进入参数设置界面，设置UP：电压上限，dn:电压下限，OP：导通时间，dOP:延时导通时间（0-999秒），放电模式下有FOP：强制导通时间（0-10秒）

DOWN按键：短按关闭/开启继电器使能（急停功能）关闭后，液晶显示OFF，继电器断开 .

长按DOWN按键，来设置液晶背光的状态L-P:OFF背光常亮，ON:背光在5--10分钟后自动熄灭；熄灭后任意按键唤醒。

3. 参数设置

 a.通过长按SET键，进入参数设置界面；

 b.进入参数设置界面后，通过短按SET键，切换设置的参数；

 c.选择参数之后，可以通过UP/DOWN键进行设置，支持短按、长按；

 d.如要设置其他参数，重复步骤b)、c);

 e.所有参数设置完成之后，长按SET键，退出并保存；

3.1充电/放电时间控制功能

   当设置时间参数OP 非零，启动充电/放电时间控制；当继电器导通开启一次充电/放电时,开始计时;当计时完成,自动断开继电器,完成一次充电/放电过程;如果计时完成,充电模式下,检测电压＜下限电压dn或放电模式下,检测电压＞上限电压UP,自动关闭充电时间控制功能，并闪烁显示 H:ER 提醒用户，时间参数设置不合理；按任意键停止闪烁;

     在未开启充电/放电时间控制情况下，产品会记录一次完整时间，当进入时间显示界面，闪烁显示充电时间；再退出时间显示界面或下一次充电开启(继电器导通)时清空；

3.2 参数自动检测：

    当设置完参数，退出时，如果电压下限dn ≥上限电压up，系统会闪烁显示“ERR”以示提醒；

3.3延时导通功能dOP(0~999秒):

     完成一次充电/放电,再次开启的间隔时间;

3.4放电导通强制启动时间FOP(0~10S):

      满足继电器导通条件后,继电器强制导通(0~10S),再次检测电池电压;该功能主要是针对放电功能,有的测试负载在导通瞬间,会瞬间拉低到下限电压,误触发导致继电器断开,无法进行正常的放电过程;

常见故障分析

      问：适合多少V电平使用？此产品适合多少V电压？

      答：此款适合最低6V，最高60V电压范围内使用，最大支出电平48V，因为48V电瓶充满电60V左右，再高就烧了，如果您的电瓶高于48V，请选择其他款。

问：上电后继电器啪啪响！

答：这是由于您的充电电流太大或电瓶容量太小造成一上电就立刻到达电压上限，继电器断开，断开后，电压又快速下降到电压下限，又开始充电，周而复始循环，此时您要降低充电电流才行，通常充电电流是电池容量的十分之1到1.5，如20AH的电池充电电流一般在2-3A左右！注意，大电流充电会造成电池发热加速老化、鼓包甚至爆炸！

问：什么控制方式？能否自动循环充电？能否边用边充？能否限流？

答：这是电压控制，例如设置电压下限12.0V，电压上限14.5V，电压充到14.5V这个值就断电了，电压降低到12.0V继电器又闭合开始充电；可以边用边充，电压控制方式只起到关断和开启，不能限流，充电电流完全取决于您的充电器！

问：输入12V能不能给24V电瓶充电，或者输入48V能否给12V电瓶充电？

答：此款是简单的电压控制器，只起到开关作用，不能变压给电瓶充电，所以你要给什么电瓶充电就要准备好什么样的充电器！必须的！
