宝贝亮点：

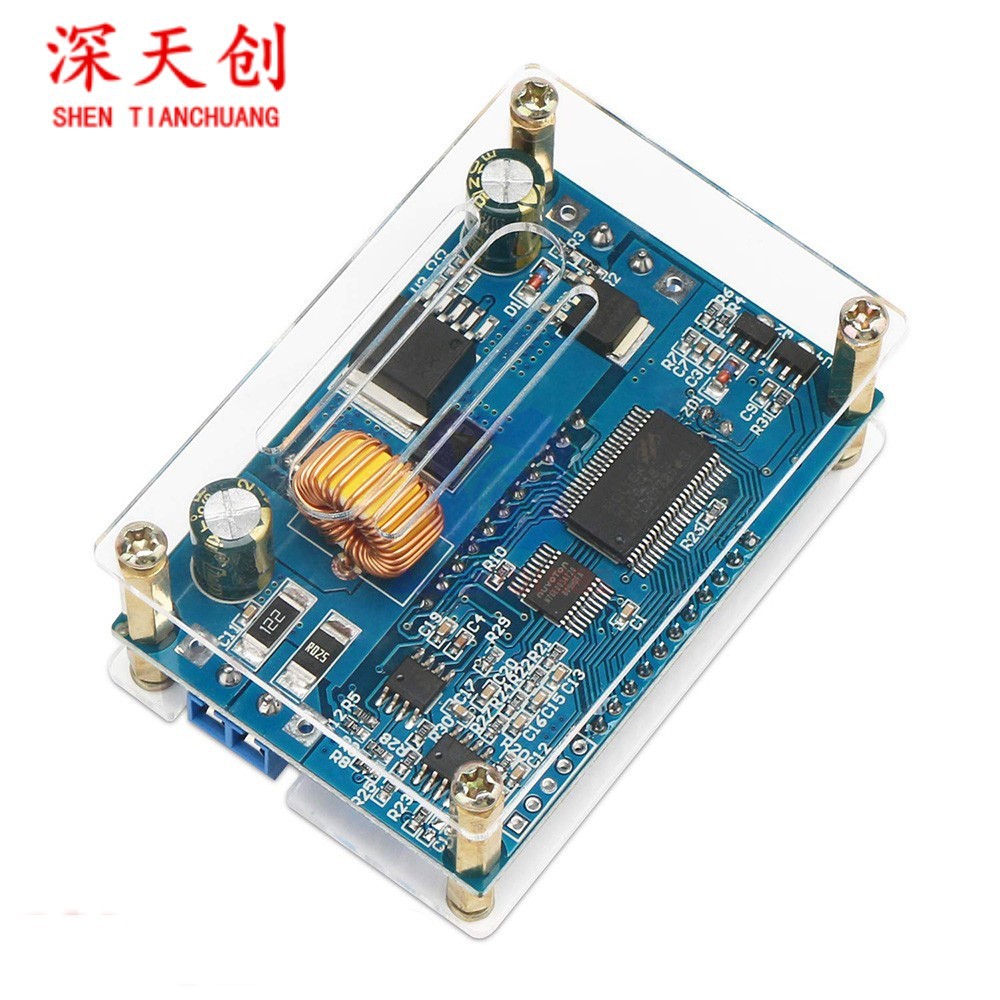

1.1.水晶外壳，设计美观大方，按键触摸质感好，按键设置输出电压，免去了用一字刀的烦恼；

1.2.按键可控制输出关断开启，并且可以设置上电默认为ON或OFF；

1.3.液晶可显示输入输出电压，输出电流输出功率；

1.4.输入端防反接保护，反接不会烧毁；

1.5.高效率93%以上，大电流，发热小，输出电压1.2-32V任意调节，恒流值0-4.5A左右调节，适用于办公电源，大功率LED恒流驱动，锂电池蓄电池充电等！

2.产品参数：

输入电压：6.5-36V（输入电压低于6.5V，电流精度不准，低于5.5V液晶显示不正常）

输出电压：1.2-32V ，出厂默认输出5V.

输出电流：能长期稳定工作在3.5A ，加强散热下可达到4.5A左右(可调限制电流最大4.2-4.5A左右)

输出功率：自然散热50W(3.5A以内)，加强散热75W

电压显示：分辨率0.05V，量程1.2-32V，精度±0.1V左右(对精度要求苛刻的客户慎拍！)

电流显示：分辨率0.005A,量程0-4.5A左右，精度±0.05A左右(对精度要求苛刻的客户慎拍！)

转换效率：94%左右

工作电流：30mA左右

输入反接保护：有

输出端防倒灌：无（如果给电池充电，先给模块通电再接电池，并确保电池电压低于输出电压；有条件者请在输出正极串接防倒灌二极管）

短路保护：有

尺寸：长*宽*高  70.5*48.4*28mm

重量：62g

3.功能说明：

3.1.模块左侧有IN/OUT,ON/OFF两个按键：IN/OUT按键切换输入电压与输出电压显示，长按可以切换输出电流输出功率显示；ON/OFF按键控制输出ON或OFF，长按可以设置下次上电默认输出状态是ON或者OFF。

模块右侧有+,-两个按键：+按键按一下输出电压增加0.05V，长按可连续增加，再长按可连续慢速步进增加0.1V、1V；-按键按一下输出电压减少0.05V，长按可连续减少，再长按可连续慢速步进减少0.1V、1V。

3.2.ADJ-I为电流设置电位器，顺时针旋转，可增大设定电流，当负载电流达到设定电流时，进入恒流状态，CC恒流指示灯（红色）亮起。OUT指示灯是输出状态指示灯，当输出端有电压时亮，否则灭;CHAR指示灯为充电指示灯，充电时亮，FULL指示灯为充满指示灯，假如设置的恒流值为2A，充电电流达到0.2A以下时转灯，FULL指示灯亮，CHAR指示灯灭。

4.使用方法：

4.1.作为具有过流保护能力的普通降压模块使用

（1）按键设置输出电压达到您想要的电压值。

（2）先逆时针旋转ADJ-I电流调节电位器到底，然后用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,顺时针调节ADJ-I恒流电位器使输出电流达到您要设定的过流保护

值。（比如万用表显示的电流值是2A，那么您使用模块时最大电流只能到2A，电流到2A时红色恒流指示灯亮，否则该指示灯灭）

4.2.作为电池充电器使用

不带恒流功能的模块是不能用来给电池充电的，由于耗完电的电池与充电器的压差很大，导致充电电流过大，造成电池损坏，所以开始的时候要对电池使用恒流充电，当充电到一定程度的时候自动切换回恒压充电。

（1）确定您需要充电电池的浮充电压和充电电流；（假如锂电池参数为3.7V/2200mAh,那么浮充电压为4.2V，最大充电电流1C，即2200mA）
（2）空载条件下，按键输出电压达到浮充电压；（假如给3.7V锂电池充电，把输出电压调为4.2V即可）
（3）先逆时针旋转ADJ-I电流调节电位器到底，然后用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,顺时针调节ADJ-I恒流电位器使输出电流达到预定的充电电流值；

（4）接上电池，充电。

（设定步骤1、2、3时：输出端空载不接电池）

4.3.作为大功率LED恒流驱动模块使用

（1）确定您需要驱动LED的工作电流和最高工作电压；

（2）空载条件下，按键设置输出电压达到LED最高工作电压；

（3）先逆时针旋转ADJ-I电流调节电位器到底，然后用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,顺时针调节ADJ-I恒流电位器使输出电流达到预定的LED工作电流；

（4）接上LED，试机。

（设定步骤1、2、3时：输出空载不接LED灯。）

5.注意事项：

5.1.模块输入IN-禁止与输出OUT-短接，否则恒流功能失效。

5.2.请确保供电电源的功率时刻大于输出负载所需功率，模块发烫严重时请降低功率使用！

5.3.请认真阅读产品描述后再使用，使用不当导致的损坏不予赔偿。
