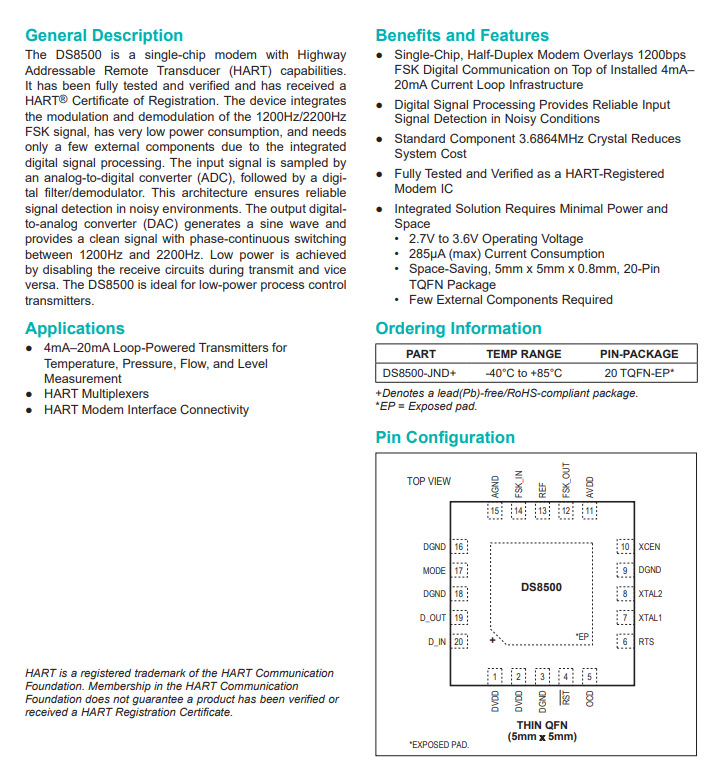

总体描述 DS8500是一款单芯片高速调制解调器 可寻址远程传感器(HART)能力。 它已经过全面测试和验证，并获得了 HART注册证书。该设备集成了 1200Hz/2200Hz的调制与解调 FSK信号，具有非常低的功耗，并且需要 由于集成了一些外部元件 数字信号处理。输入信号通过以下方式采样 模数转换器(ADC)，后接数字滤波器/解调器。这种架构确保了可靠性 噪声环境中的信号检测。输出数模转换器(DAC)产生正弦波 提供相位连续切换的干净信号 1200赫兹到2200赫兹之间。实现了低功率 通过在发射期间禁用接收电路，反之亦然 反之亦然。DS8500是低功耗过程控制的理想选择 发射器。 应用程序 ●4mA–20mA环路供电变送器，用于 温度、压力、流量和液位 尺寸 ● HART多路复用器 ● HART调制解调器接口连接 优势和特点 ●单芯片、半双工调制解调器覆盖1200bps FSK数字通信基于已安装的4mA– 20mA电流环路基础设施 ●数字信号处理提供可靠的输入 噪声条件下的信号检测 ●标准组件3.6864MHz晶体降低 系统成本 ●作为HART注册产品，经过全面测试和验证 现代集成电路 ●集成解决方案需要最小的功耗，并且 空间 2.7V至3.6V工作电压 285μA(最大)电流消耗 节省空间，5毫米x 5毫米x 0.8mm毫米，20针 TQFN包 需要的外部元件很少 19-7581;rev 3；2/20
