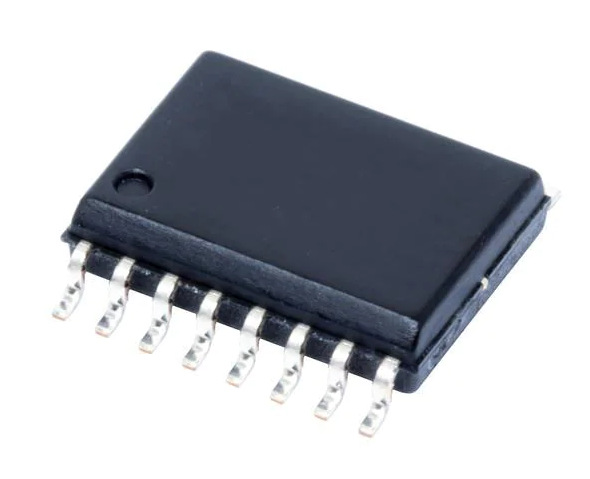

Q1-ISO5452是一个5.7千伏的加强隔离
分离式IGBTs和MOSFETs的栅极驱动器
OUTH和OUTL输出提供2.5 A电流源
和5a吸收电流。输入端从
2.25至5.5单电源供电。输出端允许
对于从最小15 V到最大的电源范围
30 V。两个互补CMOS输入控制
栅极驱动器的输出状态。短传播
76 ns的时间确保了对输出的精确控制
舞台。
内部去饱和(DESAT)故障检测
识别IGBT何时处于过电流状态
条件。在DESAT检测时,静音逻辑
立即阻断隔离器的输出
启动软关断程序,禁用
OUTH,并在一段时间内将l拉低
当OUTL达到相对于的2 V时,2 μs
最大负电源电位VEE2,栅极驱动器
输出被硬拉至VEE2电位,使
IGBT立即下车。
适合汽车应用
AEC-Q100符合以下结果:
–设备温度等级1:–40°C至
+125°C环境工作温度
范围
–设备HBM分类等级3A
–设备CDM分类级别C6
最小值为50千伏/微秒,典型值为100千伏/微秒
共模瞬变抗扰度(CMTI)
VCM = 1500 V时
分离输出以提供2.5 A峰值源,以及
5 A峰值吸电流
短传播延迟:76 ns(典型值),
110纳秒(最大值)
2-A有源米勒箝位
输出短路箝位
短路期间的软关断(STO)
去饱和检测时的故障报警为
在FLT发出信号并通过RST重置
输入和输出欠压闭锁(UVLO)
带就绪(RDY)引脚指示
有效输出下拉和默认低电平输出
低电源或浮动输入
2.25至5.5输入电源电压
15V至30V输出驱动器电源电压
CMOS兼容输入
抑制输入脉冲和噪声瞬变
短于20 ns
隔离浪涌耐受电压10000 VPK
安全相关认证:
–8000-VPK VIOTM和1420-VPK VIORM
符合DIN V VDE V 0884-10的加强隔离
(VDE诉第0884-10号案件)
–5700-根据UL 1577,VRMS隔离1分钟
–CSA部件验收通知5A,IEC
60950–1和IEC 60601–1终端设备
标准
–通过EN 61010-1和欧盟的TUV认证
60950-1
–GB 4943.1-2011 CQC认证
–所有认证完成
隔离式IGBT和MOSFET驱动器:
–HEV和EV电源模块
–工业电机控制驱动
–工业电源
–太阳能逆变器
–感应加热
