반도체 냉동 시트 TEC1-07113 냉장고 냉동 시트 의료 장비 냉동 시트스토어 가기

반도체 냉동 시트 TEC1-07113 냉장고 냉동 시트 의료 장비 냉동 시트

₩ 5,502 ¥ 28.0

색상:

TEC1-07113

크기:

수량:

- +

재고: 100

최소 주문 수량: 1

알리타플은 고객님께서 주문한 물건을 그대로 구매대행 해드립니다.
궁금한 사항이 있으시면 언제든 고객센터로 연락주세요.

1688온라인 사이트에서 검색된 상품입니다. 알리타플에서는 상품검색/현지구매(구매대행)/국제배송 업무만 제공해드립니다. 해당 상품의 품질 및 상태에 대해서는 확인해 드릴 수 없고 해당 물건이 입고가 된 후에 검수과정을 거쳐야 확인이 가능합니다.

동의합니다.

장바구니

상세페이지

undefined

undefined

我司为专业的半导体制片（TEC)，制冷模组，制冷系生产厂家，具有丰富的行业经验，可以为客户提供多达400多种规格的产品, 同时提供定制化服务。

Specificaton

undefined

1.制冷片参数

项目	特性值		条件
最大温差电流	Imax	13 A	Th=30℃
最大温差电压	Vmax	29.2 V	Th=30℃
最大温差	ΔTmax	≥66℃	Qc=0 Th=30℃
最大致冷功率	Qcmax	64.6 W	ΔT=0 Th=30℃
平整度	≤0.05mm
包装	泡沫+纸箱
工作温度范围	TR	-50～80℃
电源导线	20AWG,长度150mm,也可按客户要求制作

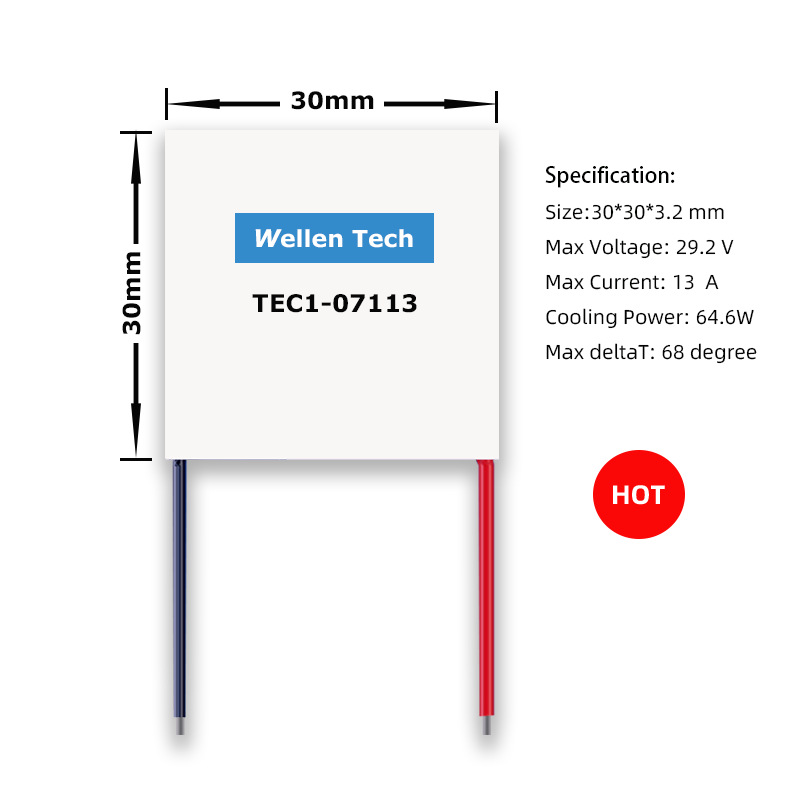

2.制冷片尺寸

undefined

Bottom L (mm)	Bottom W (mm)	Top L (mm)	Top W (mm)	Thickness
30±0.3	30±0.3	30±0.3	30±0.3	3.2±0.1

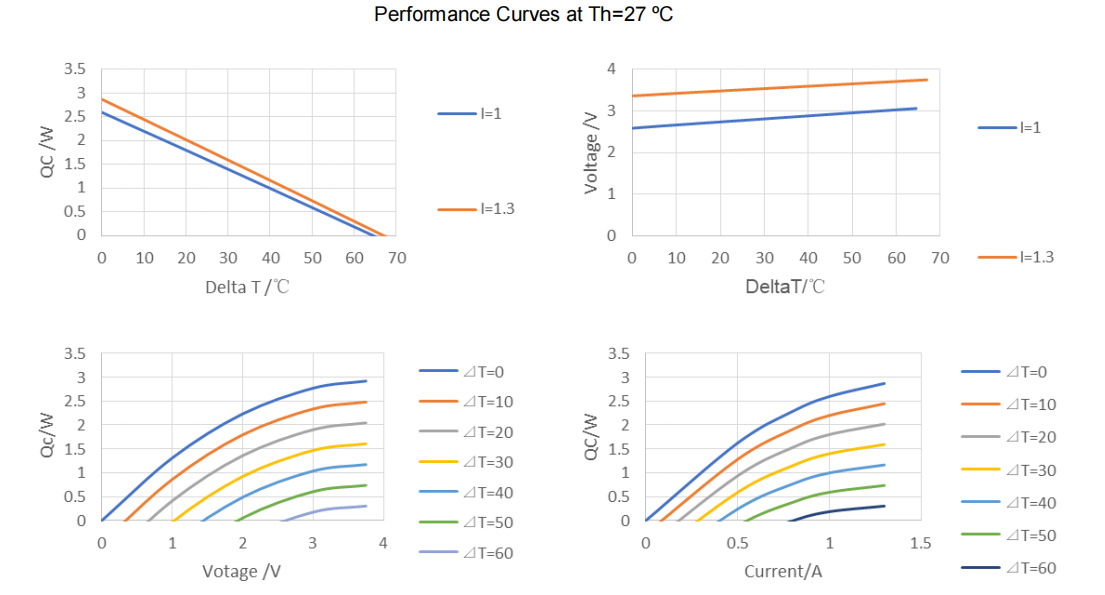

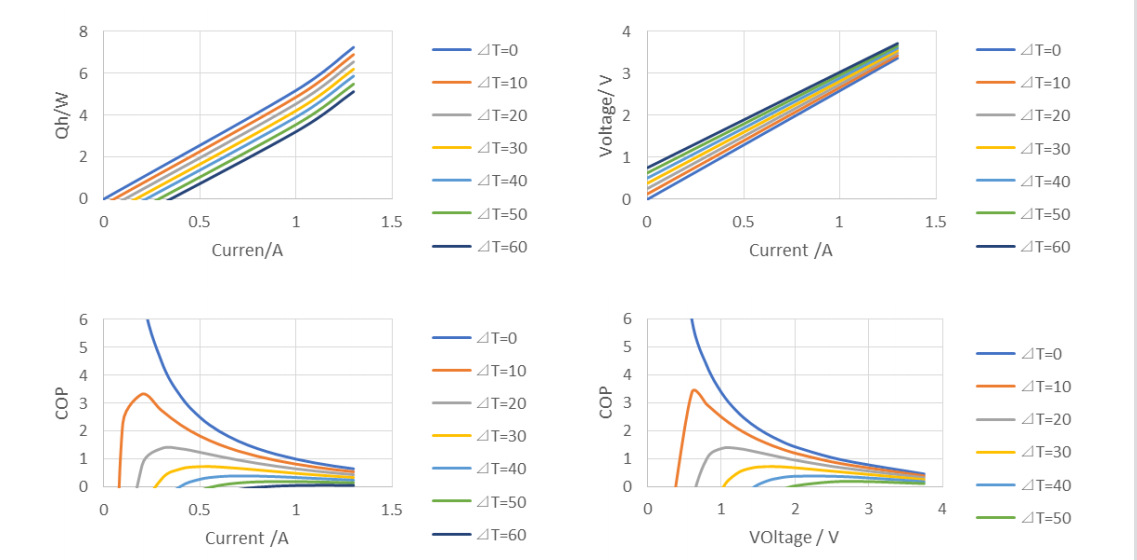

3.制冷片性能曲线

undefined

4.制冷片材料选择

陶瓷片	96% 氧化铝,白色 (标准)
陶瓷板	1. 白色瓷板（标准) 2. 金属化瓷板 (Au plating)
封胶	1. NS: 不封胶 2. SS: 硅胶封胶(标准) 3. EPS：环氧树脂封胶 4. 客户具体要求的封胶
焊接	1.138℃(标准) 2. 238 ℃ 3. 其他
印字:	冷面印字或者热面印字
引线	20 号引线或者相当的，线长 150 mm(标准) 或者根据客户要求

5.制冷片可靠性试验

1. 使用寿命

在规定的操作方法、运输和贮存的条件下，产品的使用寿命≥15000h。

2.测试方法

冷热交替试验：

组件通电6秒，停电18秒，再反向通电6秒，停电18秒，为一循环周期。通电时调节电流使热面在6秒末的温度达到80度，实验时间为12H。试验后测试组件内阻，其内阻变化率的绝对值应不大于5%。

3.贮存条件：

产品应保存在-10～ 40℃ 相对湿度≤80%的干燥、通风、无腐蚀气体的仓库内。

TEC 071 系列半导体制冷片列表

No.		Th=30℃				Measurement
	Model No.	Imax	Tmax	Vmax	Qmax	W T L T W B L B H
	Model No.	A	℃	V	W	mm
1	TEC1-07101	1.3	≥65	8.40	6.46	30 30 30 30 5.2
2	TEC1-07102	2.3	≥66	8.40	11.40	30 30 30 30 5.2
3	TEC1-07102	2.7	≥66	8.40	13.40	30 30 30 30 4.9
4	TEC1-07103	3.9	≥66	8.40	19.40	30 30 30 30 4.2
5	TEC1-07103	3.9	≥66	8.40	19.40	30 30 30 30 4.7
6	TEC1-07103	3.4	≥66	8.40	16.90	30 30 30 30 4.7
7	TEC1-07104	4.0	≥66	8.40	19.90	30 30 30 30 3.8
8	TEC1-07104	4.0	≥66	8.40	19.90	30 30 30 30 4.4
9	TEC1-07105	5.5	≥66	8.40	27.30	30 30 30 30 3.9
10	TEC1-07106	6.0	≥66	8.40	29.80	30 30 30 30 3.8
11	TEC1-07106	6.0	≥66	8.40	29.80	30 30 30 30 4.0
12	TEC1-07106	6.0	≥66	8.40	29.80	38 38 38 38 3.8
13	TEC1-07106	6.0	≥66	8.40	29.80	45 20 45 20 3.8
14	TEC1-07107	7.5	≥66	8.40	37.30	30 30 30 30 3.5
15	TEC1-07108	8.5	≥66	8.40	42.20	30 30 30 30 3.5
16	TEC1-07108	8.5	≥66	8.40	42.20	38 38 38 38 4.6
17	TEC1-07108	8.5	≥66	8.40	42.20	44 44 44 44 4.6
18	TEC1-07109	9.0	≥66	8.40	44.70	30 30 30 30 3.0
19	TEC1-07109	9.0	≥66	8.40	44.70	46 46 46 46 5.3
20	TEC1-07110	10.0	≥66	8.40	49.70	30 30 30 30 3.5
21	TEC1-07110	10.0	≥66	8.40	49.70	38 38 38 38 4.2
22	TEC1-07110	10.0	≥66	8.40	49.70	44 44 44 44 7.5
23	TEC1-071100	100.0	≥63	8.40	497.00	62 62 62 62 4.1
24	TEC1-07112	12.0	≥66	8.40	59.60	30 30 30 30 3.2
25	TEC1-07112	12.0	≥66	8.40	59.60	38 38 38 38 4.0
26	TEC1-07112	12.0	≥66	8.40	59.60	44 44 44 44 4.0
27	TEC1-07112	12.0	≥66	8.40	59.60	44 47.5 44 47.5 4.75
28	TEC1-07113	13.0	≥65	8.40	64.60	30 30 30 30 3.2
29	TEC1-07114	14.0	≥66	8.40	69.60	38 38 38 38 3.8
30	TEC1-07114	14.0	≥66	8.40	69.60	44 44 44 44 3.8
31	TEC1-07115	15.0	≥65	8.40	74.60	30 30 30 30 3.1
32	TEC1-07118	18.0	≥65	8.40	89.50	38 38 38 38 3.65
33	TEC1-07118	18.0	≥65	8.40	89.50	44 44 44 44 3.65
34	TEC1-07120	20.0	≥65	8.40	99.40	38 38 38 38 3.4
35	TEC1-07120	20.0	≥65	8.40	99.40	44 44 44 44 3.4
36	TEC1-07130	30.0	≥65	8.40	149.00	46 46 46 46 4.4
37	TEC1-07130	30.0	≥66	8.40	149.00	55 55 55 55 5.3
38	TEC1-07140	40.0	≥66	8.40	198.80	55 55 55 55 4.8
39	TEC1-07140	40.0	≥66	8.40	198.80	62 62 62 62 5.1
40.	TEC1-07150	50.0	≥66	8.40	248.50	55 55 55 55 4.5
41	TEC1-07150	50.0	≥66	8.40	248.50	62 62 62 62 4.7
42	TEC1-07160	60.0	≥63	8.40	298.20	55 55 55 55 4.3
43	TEC1-07160	60.0	≥66	8.40	298.20	62 62 62 62 4.5
44	TEC1-07180	80.0	≥63	8.40	397.60	55 55 55 55 4.1
45	TEC1-07180	80.0	≥63	8.40	397.60	62 62 62 62 4.3

深圳达汇能科技开发和生产的半导体制冷片，制冷模组，制冷系统广泛应用于医疗，美容，激光，通讯，工业，交通和消费电子等领域。
