TEC1-13920 슈퍼 파워 냉장 상자 냉각 조각 반도체 냉각 조각 80*120mm스토어 가기

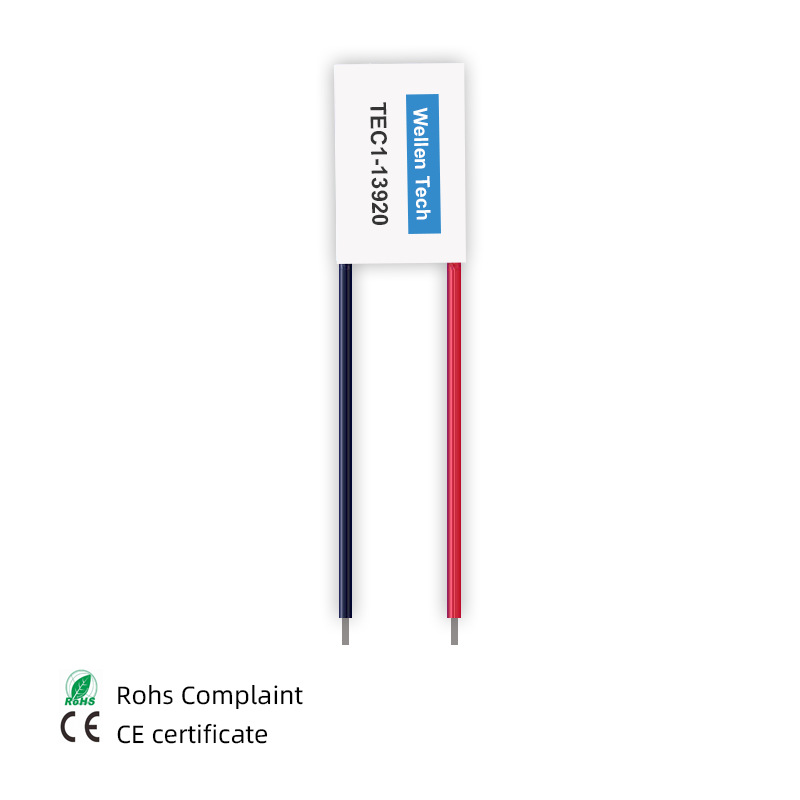

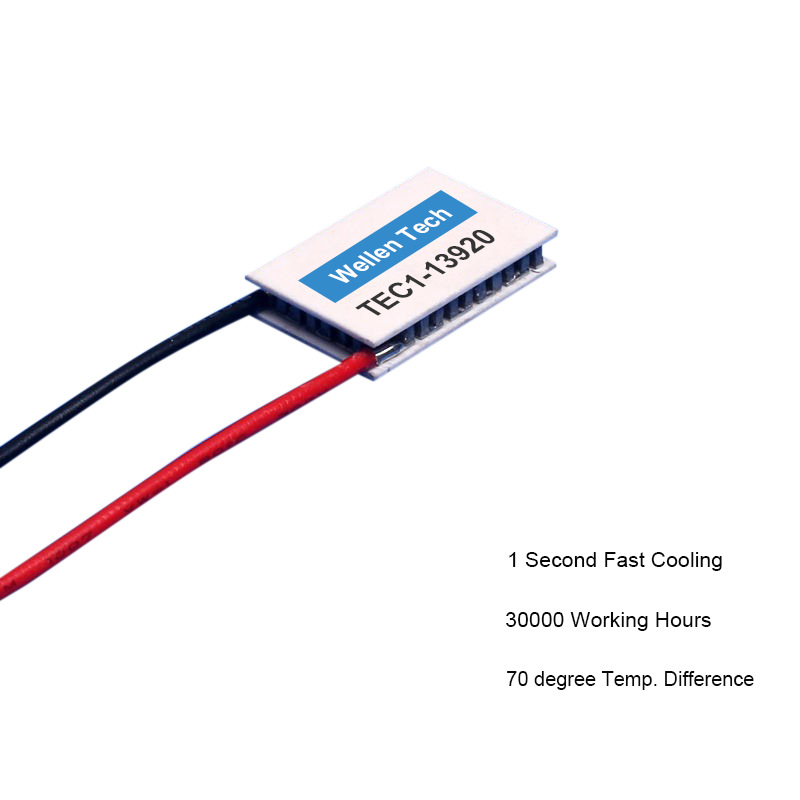

TEC1-13920 슈퍼 파워 냉장 상자 냉각 조각 반도체 냉각 조각 80*120mm

₩ 35,369 ¥ 180.0

색상:

  • TEC1-13920

크기:

수량:
- +
재고:

최소 주문 수량: 1

알리타플은 고객님께서 주문한 물건을 그대로 구매대행 해드립니다.
궁금한 사항이 있으시면 언제든 고객센터로 연락주세요.

1688온라인 사이트에서 검색된 상품입니다. 알리타플에서는 상품검색/현지구매(구매대행)/국제배송 업무만 제공해드립니다. 해당 상품의 품질 및 상태에 대해서는 확인해 드릴 수 없고 해당 물건이 입고가 된 후에 검수과정을 거쳐야 확인이 가능합니다.

상세페이지

undefined

1 2 3



undefined

   我司为专业的半导体制片(TEC), 制冷模组, 制冷系生产厂家,具有丰富的行业经验,可以为客户提供多达400多种规格的产品, 同时提供定制化服务。

Specificaton 2

2

1


  undefined



1.制冷片参数

项 目

特性值

条 件

最大温差电流

Imax

20 A

Th=30℃

最大温差电压

Vmax

16.4 V

Th=30℃

最大温差

ΔTmax

≥66℃

Qc=0 Th=30℃

最大致冷功率

Qcmax

194.6 W

ΔT=0 Th=30℃

平整度

≤0.05mm

包 装

泡沫+纸箱

工作温度范围

TR

-50~80℃



电源导线

20AWG,长度150mm,也可按客户要求制作

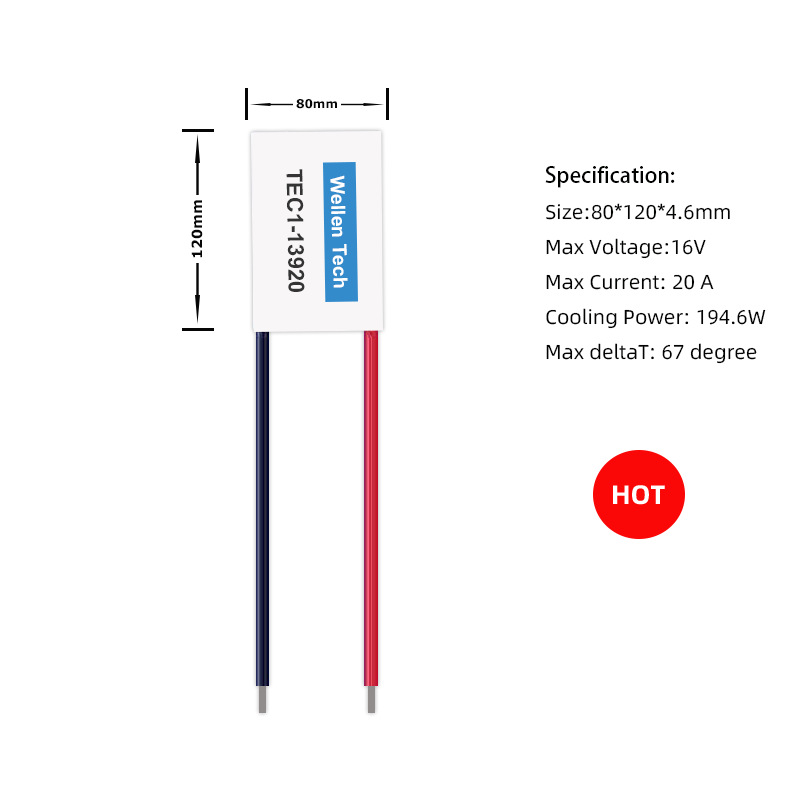

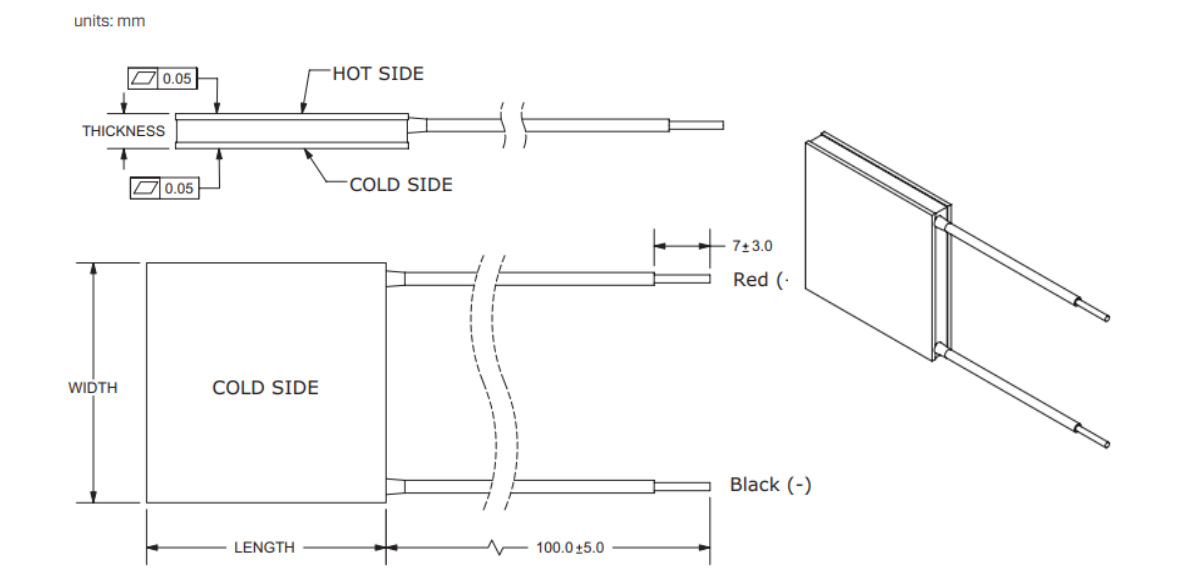

2.制冷片尺寸


undefined

Bottom L (mm) Bottom W (mm) Top L (mm) Top W (mm) Thickness
80±0.3 120±0.3 80±0.3 120±0.3 4.6±0.1

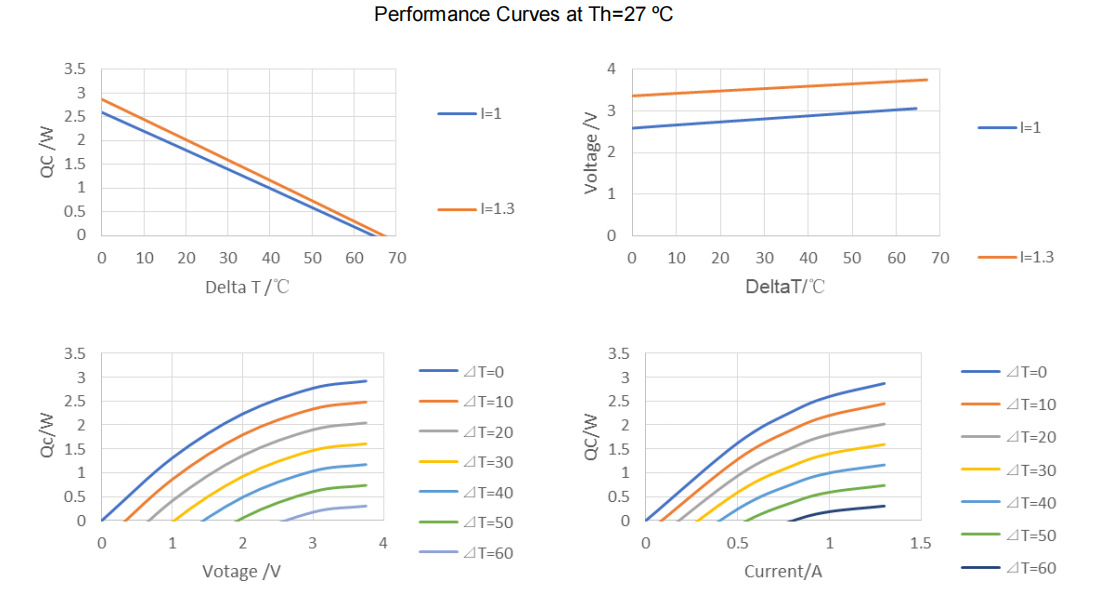

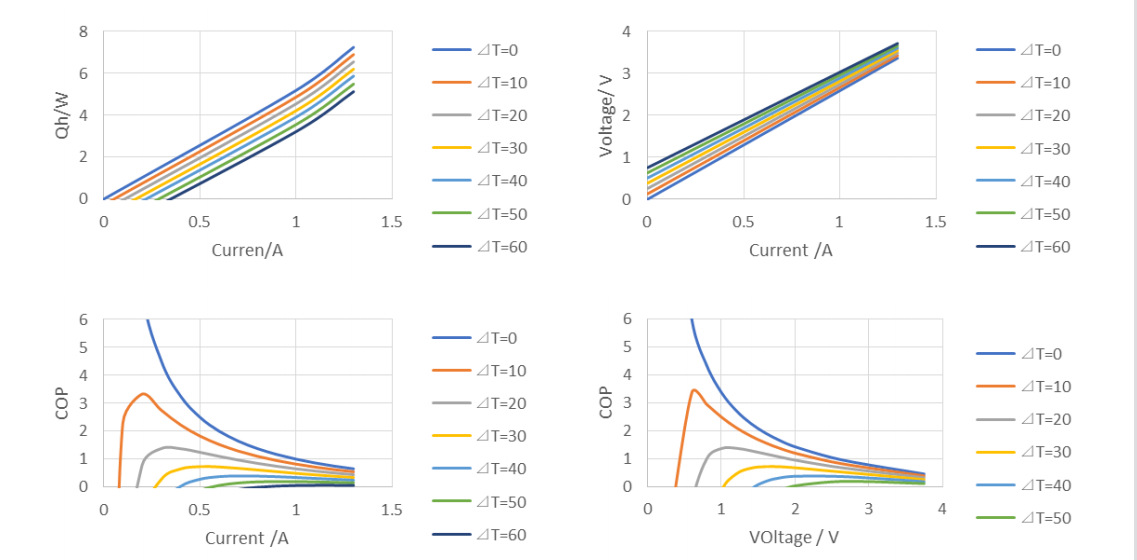

3.制冷片性能曲线

undefined

undefined





4.制冷片材料选择

陶瓷片 96% 氧化铝,白色 (标准)
陶瓷板


1. 白色瓷板(标准)
2. 金属化瓷板 (Au plating)


封胶


1. NS: 不封胶
2. SS: 硅胶封胶(标准)
3. EPS:环氧树脂封胶

4. 客户具体要求的封胶

焊接
1.138℃(标准)
2. 238 ℃
3. 其他
印字: 冷面印字或者热面印字
引线


20 号引线或者相当的,
线长 150 mm(标准)
或者根据客户要求

5.制冷片可靠性试验











1. 使用寿命

在规定的操作方法、运输和贮存的条件下,产品的使用寿命≥15000h。

2.测试方法

冷热交替试验:

组件通电6秒,停电18秒,再反向通电6秒,停电18秒,为一循环周期。通电时调节电流使热面在6秒末的 温度达到80度,实验时间为12H。试验后测试组件内阻,其内阻变化率的绝对值应不大于5%。

3.贮存条件:

产品应保存在-10~ 40℃ 相对湿度≤80%的干燥、通风、无腐蚀气体的仓库内。




undefined


TEC 139  系列半导体制冷片列表



No.

Th=30℃
Measurement
Model No.
Imax
Tmax
Vmax
Qmax
W T L T W B L B H
A
V
W
mm
1
TEC1-13910
10.0
≥64
16.40
97.30
80 120 80 120 4.9
2
TEC1-13920
20.0
≥66
16.00
194.60
80 120 80 120 4.6
3
TEC1-13936
36.0
≥66
16.40
350.30
80 120 80 120 4.4



 undefined

      深圳达汇能科技开发和生产的半导体制冷片, 制冷模组,制冷系统广泛应用于医疗,美容, 激光,通讯,工业, 交通和消费电子等领域。

undefined

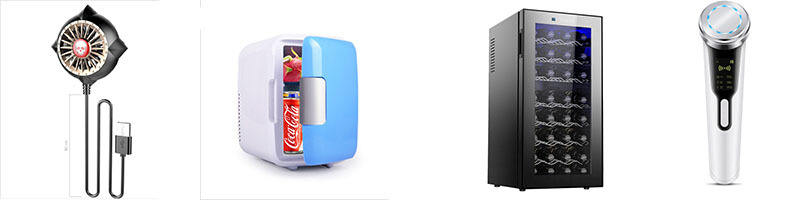

手机散热                   车载冰箱                   红酒柜                      美容仪

undefined

undefined

undefined

undefined



undefined


产家直销     质量保证     规格齐全    贴心售后
