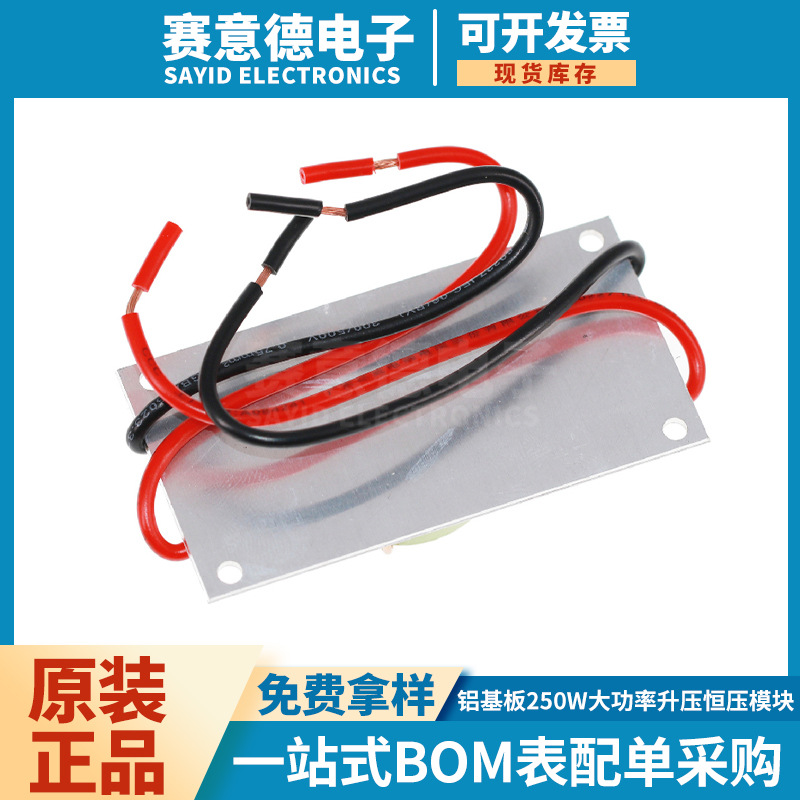

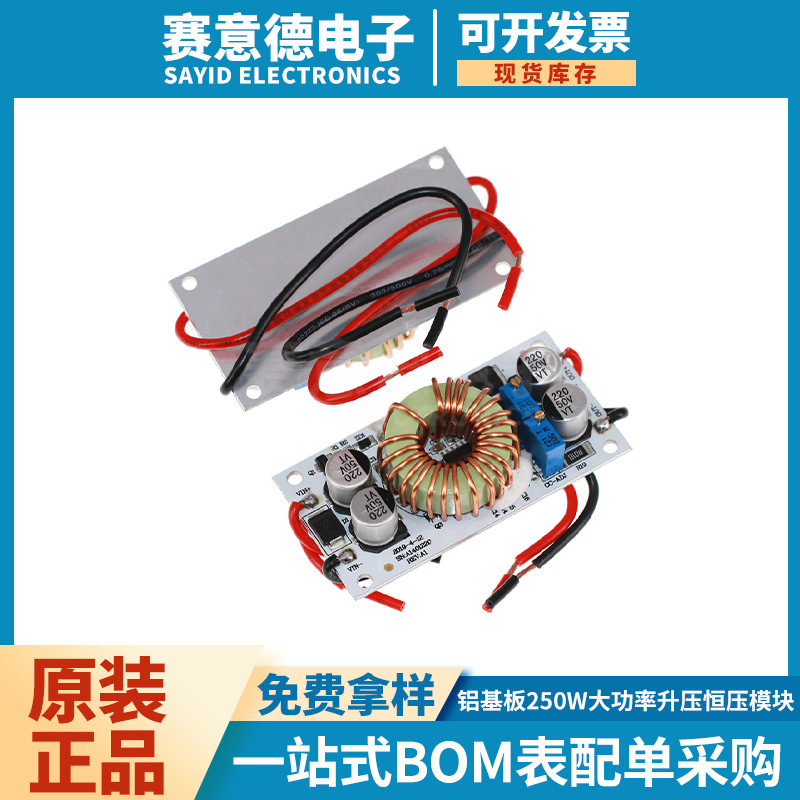

铝基板250W大功率升压恒压恒流车载笔记本电源

（详情提供中英文描述）

中文描述：

电源管理芯片设计，具有可靠性高，浪涌电流小，体积小（长70MM*宽36MM*高13MM）效率高达96%,功率250W。同时铝基板设计又方便安装，板的背面可以直接平贴在金属外壳上散热。减少设备空间。

（电压调节阻值是10K，电流调节是4.7K)

【模块名称】250W升压恒流模块

【 模块性质】：非隔离升压模块（BOOST）

【输入电压】: DC8.5V-48V

【输入电流】：10A（MAX）超过8A请加强散热

【静态工作电流】：10mA(12V升20V时,输出电压越高静太电流会有所增加)

【输出电压】：10-50V连续可调

12-80V固定输出 （针对批量客户）

【输出电流】：10A MAX 超过6A请加强散热（与输入、输出压差有关，压差越大输出电流越小）

【恒流范围】：0.2-8A

【输出功率】：=输入电压*10A，如：输入12V*=60W，输入24V*=120W，

输入36V*=180W，输入48V*=240W，

如需更大功率，可以两个模块并联使用，比如输出要10A，可以用两个模块并联，

把每个模块的电流调到即可。

【工作温度】：-40~+85度(环境温度过高时请加强散热)

【工作频率】：150KHz

【转换效率】：96%（效率与输入、输出电压、电流、压差有关）

【过流保护】：有（输入超过13A，自动降低输出电压，有一定范围误差。）

【输入反接保护】：有，（小于 如需要更在的反接电流请在输入串入二极管）

【安装方式】：4颗3mm螺丝孔

【接线方式】：接线输出

【模块尺寸】：长70mm宽36mm高13mm

【模块单重】：50克

一、输出电压/电流调节方法：

1、调节RV1电位器，跟据您的电池或LED、把输出电压设定到您需要

的电压值。如10串LED电压调37V。

2、顺时针调RV2电位器30圈左右，把输出电流设定为，接上

LED，调RV2电位器至您所需的电流。用于电池充电的，把电池放完电

后，再接到输出，调RV2至您所需的电流，（用于充电时一定要用放完

电的电池调才准，因为电池剩于电量越多，充电电流越小。）请不要用

短路的方式调电流，升压模块的电路结构不能用短路的方式调。

应用范围：

1、DIY一个稳压电源，输入12V便可，输出可以12-50V可调。

2、为您的电子设备供电，可以跟据您的系统电压设定输出值。

3、做为车载供电电源，为你的笔记本电脑，PDA或各种数码产品供电。

4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。

5、太阳能电池板稳压。

6、给蓄电池、锂电池等充电。

7、驱动大功率LED灯。

英文描述：

Module name :250W boost constant current module

Module properties: non-isolated step-up module (BOOST)

Input voltage: DC8.5V-48V

Input current: 10A (MAX) exceeds 8A please enhance heat dissipation

Quiescent current: 10mA (12V liter 20V, the output voltage, the higher
the current will increase too quiet)

Output voltage: 10-50V continuously adjustable

Constant] range: 0.2-8A

Temperature: -40 to + 85 degrees (ambient temperature is too high, please enhance heat dissipation)

Operating frequency: 150KHz

Conversion efficiency: up to 96%

Overcurrent protection: There

Input reverse polarity protection: Yes,

Installation: 4 3mm screw holes

Connection method: Connection Output

Module size: Length 70mm width 36mm height 13mm

Single module: 50 g

Applications:

1, DIY a power supply, 12V can input and output can 12-50V adjustable.

2, the power supply for your electronic device, according to your
system can set the output voltage value.

3, as the car power supply for your laptop, PDA or a variety of digital
products supply.

4, DIY a mobile notebook power supply: 12V coupled with high-capacity
lithium battery pack, so you can go where light where books.

5, solar panel regulator.

6, to the battery, rechargeable lithium batteries.

7, driving high-power LED lights.

• 1 x  DC DC boost converter Constant Current Mobile Power supply 250W 10A LED Driver for Arduno
