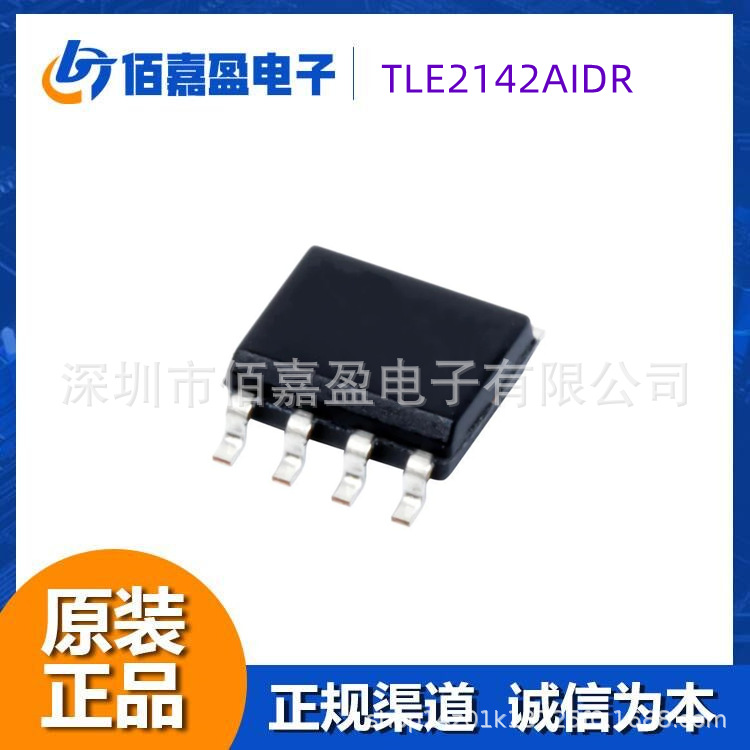

描述 TLE214x和TLE214xA器件是高性能、内部补偿运算放大器 采用德州仪器互补双极Excalibur工艺制造。TLE214xA是一个更紧密的偏移 TLE214x的电压等级。两者都是标准工业产品的引脚兼容升级。 该设计集成了一个输入级，可同时实现10.5 nV/√Hz的低音频带噪声 10Hz 1/f转折频率和对称的40V/μs压摆率，典型负载最高可达800 pF。由此产生的低 失真和高功率带宽在高保真音频应用中非常重要。快速建立时间为 在2kω/100 pF负载下，10V步进的0.1%至340 ns对于快速执行器/定位驱动器非常有用。在类似的 测试条件下，0.01%建立时间为400 ns。 虽然6 MHz带宽降至1.8 MHz，但器件在最高10 nF的容性负载下仍能保持稳定 在这种高负荷水平下。因此，TLE214x和TLE214xA非常适合低压降采样保持和 长电缆的直接缓冲，包括4mA至20mA电流环路。 该特殊设计还表现出对固有集成电路元件失配的改善的不敏感性 最大失调电压为500μV，典型漂移为1.7μV/°C。最小共模 抑制比和电源电压抑制比分别为85 dB和90 dB。 在2V至22V范围内，器件性能相对独立于电源电压。输入可以 工作电压范围为VCC 0.3V至VCC+1.8V，不会引起反相，尽管输入电流过大 可能从每个输入流出，超过较低的共模输入范围。全npn输出级提供 在轻电流负载条件下，接近轨到轨输出摆幅为VCC 0.1至VCC+1V。该设备 可以承受任一电源的短路，因为输出电流受到内部限制，但必须注意确保 不超过最大封装功耗。 两个版本都可以用作比较器。VCC的差分输入可以被无损坏地保持 到设备上。TTL电源电平下的开环传播延迟典型值为200 ns。这给了一个很好的 当器件驱动超过推荐限值时，输出级饱和恢复的指示 输出摆幅。 TLE214x和TLE214xA提供多种封装，包括 面向高密度系统应用的工业标准8引脚小尺寸版本和芯片形式。C后缀 器件的工作温度范围为0°C至70°C，I后缀器件的工作温度范围为40°C至105°C，M后缀器件的工作温度范围为 器件的整个军用温度范围为55°C至125°C。
