Arduino 双轴按键摇杆 PS2游戏摇杆 控制杆 JoyStick 电子积木

产品参数:

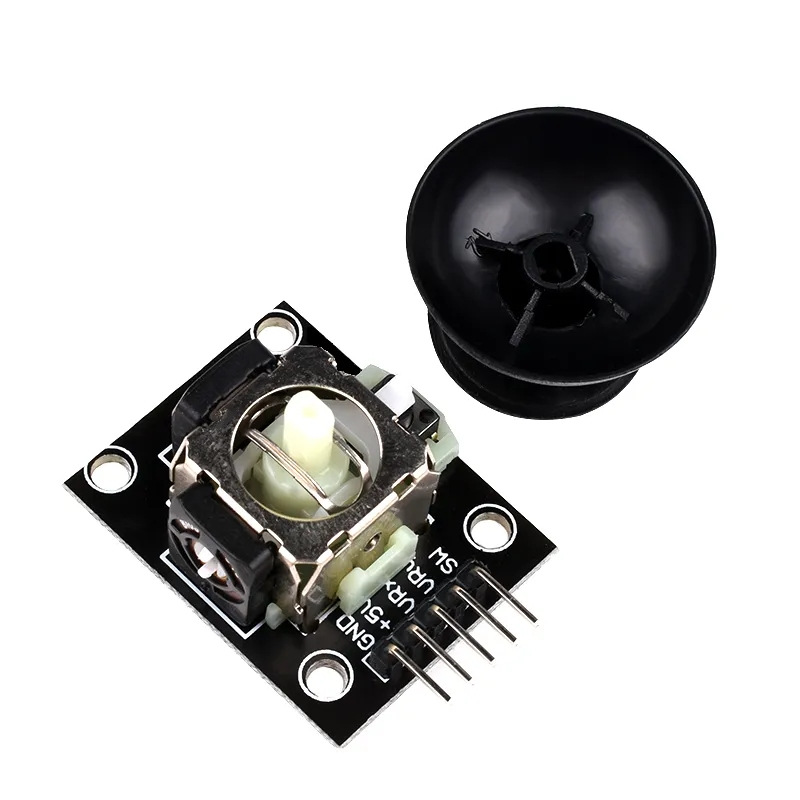

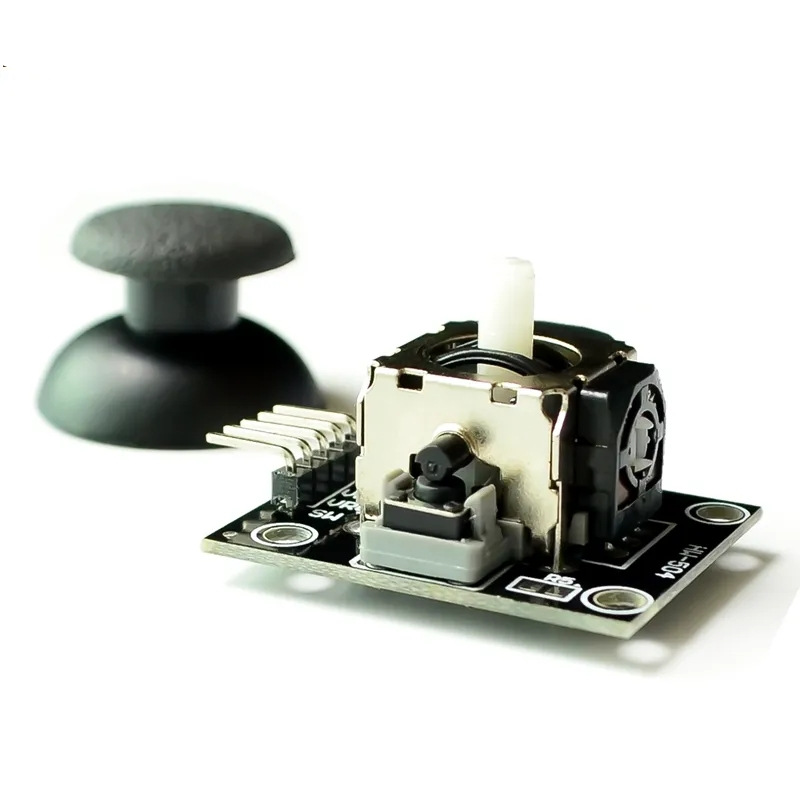

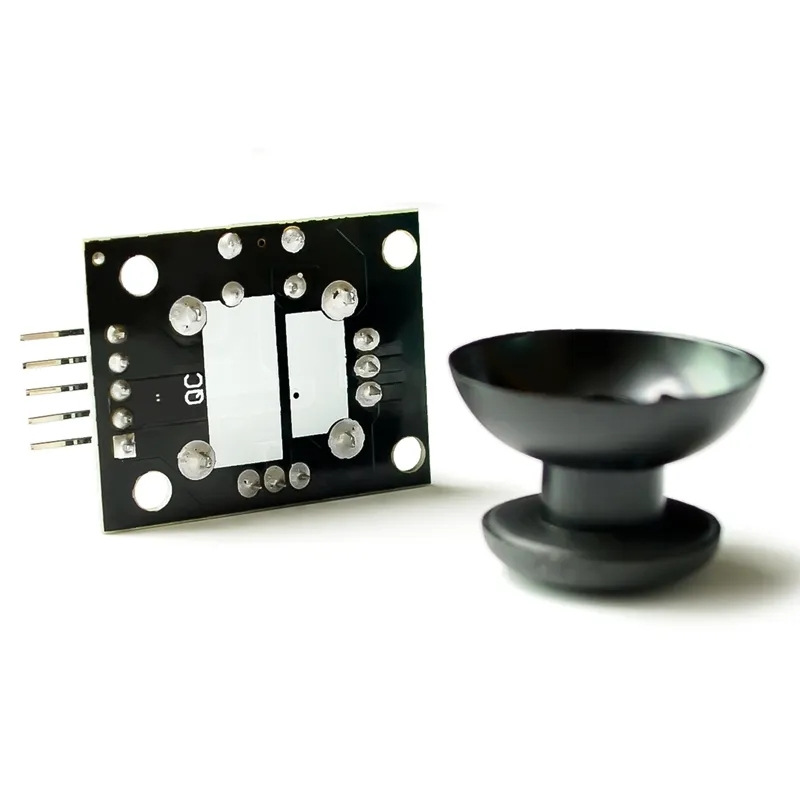

  产品名称：摇杆模块（双轴按键摇杆）

  产品尺寸：34.0mm * 26.0mm* 32.0mm (长x宽x高)

  颜    色： 黑     色           产品重量：11.0g(含包装)

  包    装：单个模块静电袋包装   材    料：FR4+电子元器

产品简介：

     双轴按键摇杆传感器模块由采用PS2摇杆电位器制作，

具有(X,Y)2轴模拟输出，(Z)1路按钮数字输出。

配合Arduino传感器扩展板可以制作遥控器等互动作品。

另外本产品为了让客户更加方便地配合arduino扩展板等标准接口，在设计上把X,Y,Z轴的电路都单独引出，用户可以使用3引脚的ARDUINO专用线真接插到扩展板上进行使用。

产品性能：

1.输入电压范围：直流3.3V 至 5V

2.输出信号：模块特设二路模拟输出和一路数字输出接口，输出值分别对应（X，Y）双轴偏移量，其类型为模拟量；按键表示用户是否在Z轴上按下，其类型为数字开关量。

3.可以通过Arduino控制器编程，传感器扩展板插接，完成具有创意性遥控互动作品。

4.十字摇杆为一个双向的10K电阻器，随着摇杆方向不同，抽头的阻值随着变化。本模块使用5V供电，原始状态下X,Y读出电压为2.5V左右，当随箭头方向按下，读出电压值随着增加，最大到5V；箭头相反方向按下，读出电压值减少，最小为0V。
