架构优势
单电源操作
–全电压范围:2.7至3.6伏读写操作
对于电池供电的应用
采用110纳米工艺技术制造
–完全兼容200纳米S29AL008D
安全硅部门区域
–128字/256字节扇区，用于永久、安全
通过一个8字/16字节随机电子
可通过命令序列访问的序列号
–可在工厂或由编程和锁定
顾客
灵活的行业架构
–一个16千字节、两个8千字节、一个32千字节和十五个64千字节
千字节扇区(字节模式)
–一个8千字、两个4千字、一个16千字和十五个32千字
Kword扇区(word模式)
行业群体保护功能
–锁定扇区的硬件方法，以防止任何
该扇区内编程或擦除操作
–扇区可以在系统中锁定或通过编程锁定
装备
–临时扇区解除保护功能允许代码更改
在先前锁定的扇区中
解锁旁路程序命令
–发出多个时，减少总编程时间
程序命令序列
提供顶部或底部引导块配置
与JEDEC标准的兼容性
–引脚排列和软件与单电源兼容
闪光
–卓越的意外写保护
运行特性
高性能
–访问时间快至55 ns
–扩展温度范围(–40°C至+125°C)
–汽车AEC-Q100 3级(–40°C至+85°C)
–汽车AEC-Q100 1级(–40°C至+125°C)
超低功耗(典型值为5 MHz)
–0.2 A自动睡眠模式电流
–0.2 A待机模式电流
–7mA读取电流
–20mA编程/擦除电流
循环耐久性:典型情况下每扇区100万次循环
数据保留期:通常为20年
包装选项
48引脚细间距BGA
48针TSOP
软件功能
符合CFI(通用闪存接口)标准
–向系统提供特定于设备的信息，
允许主机软件容易地为不同的
闪存设备
擦除暂停/擦除恢复
–暂停擦除操作以读取数据，或
将数据编程到未被擦除的扇区，然后
恢复擦除操作
数据#轮询和切换位
–提供检测编程或擦除的软件方法
操作完成
硬件功能
就绪/忙# Pin码(RY/BY#)
–提供检测程序的硬件方法，或者
擦除周期完成
硬件复位引脚(复位号)
–将设备重置为读取阵列数据的硬件方法
WP#输入引脚
–对于引导扇区设备:在VIL，保护第一个或最后一个
16kb扇区，取决于引导配置(顶部引导
或底部靴子)

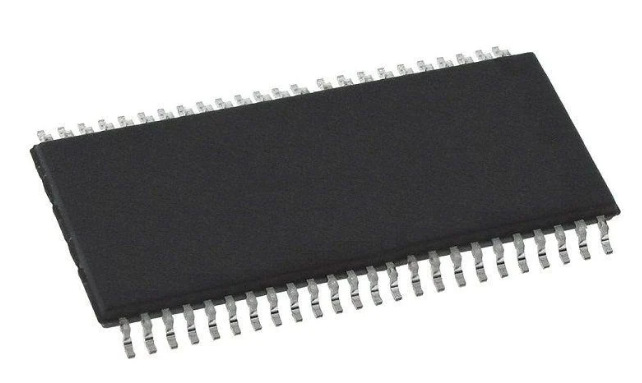

S29AL008J是一款8 Mbit、3.0伏的闪存，由1，048，576字节或524，288个字组成。该设备以下列形式提供
48引脚细间距BGA (0.8 mm间距)和48引脚TSOP封装。全字数据(x16)出现在DQ15–DQ0上；字节宽度(x8)数据出现在DQ7–DQ0上。该设备设计为与标准系统3.0伏VCC一起进行系统内编程
供应。写入或擦除操作不需要12.0 V VPP或5.0V VCC。该设备也可以按标准编程
EPROM程序员。
该器件提供高达55 ns的访问时间，允许高速微处理器在无等待状态下工作。消除公共汽车
争用该器件具有独立的芯片使能(CE#)、写使能(WE#)和输出使能(OE#)控制。
该器件只需要一个3.0伏的电源就能完成读写功能。内部生成和调节
为编程和擦除操作提供电压。
S29AL008J与JEDEC单电源Flash标准完全命令集兼容。命令是书面的
使用标准微处理器写时序写入命令寄存器。寄存器内容作为内部状态机的输入
其控制擦除和编程电路。写周期还在内部锁存编程所需的地址和数据
和擦除操作。从器件中读取数据类似于从其它Flash或EPROM器件中读取数据。
设备编程通过执行程序命令序列来进行。这将启动嵌入式程序算法——一个
自动计时程序脉冲宽度并验证适当单元裕量的内部算法。解锁旁路模式
只需要两个写周期而不是四个写周期来编程数据，从而加快了编程速度。
设备擦除通过执行擦除命令序列来进行。这将启动嵌入式擦除算法——一种内部算法
在执行擦除操作之前，自动对阵列进行预编程(如果尚未编程)的算法。在...期间
擦除时，器件自动计时擦除脉冲宽度，并验证适当的单元裕量。
主机系统可通过观察RY/BY#引脚或通过读取DQ7来检测编程或擦除操作是否完成
(数据#轮询)和DQ6(切换)状态位。在编程或擦除周期完成后，设备准备好读取阵列
数据或接受另一个命令。
扇区擦除架构允许存储器扇区被擦除和重新编程，而不影响其它扇区的数据内容
部门。从工厂发货时，设备被完全擦除。
硬件数据保护措施包括一个低VCC检测器，可在通电时自动禁止写操作
过渡。硬件扇区保护功能禁用任何扇区组合中的编程和擦除操作
记忆。这可以在系统内或通过编程设备实现。
擦除暂停/擦除恢复功能使用户能够将擦除暂停任意一段时间，以便从中读取数据，或者
将数据编程到未被选择用于擦除的任何扇区。因此可以实现真正背景擦除。
硬件复位#引脚终止任何正在进行的操作，并复位内部状态机以读取阵列数据。这
RESET#引脚可以连接到系统复位电路。因此，系统重置也会重置设备，从而启用系统
微处理器从闪存中读取启动固件。
该器件提供两种省电特性。当地址在指定时间内保持稳定时，设备进入
自动睡眠模式。系统还可以将设备置于待机模式。功耗在以下方面大大降低
这两种模式。
赛普拉斯闪存技术结合了多年的闪存制造经验，
可靠性和成本效益。该设备通过Fowler-Nordheim同时电擦除扇区内的所有位
隧道挖掘。使用热电子注入对数据进行编程。

S29AL008J70BFI020 S29AL008J70BFI010 S29AL008J70TFI020 S29AL008J70TFI010 S29AL008J55TFIR10 S29AL008J70BFI013 S29AL008J55TFIR20 S29AL008J55BFIR20 S29AL008J70TFI013 S29AL008J70TFI023 S29AL008J55BFIR10 S29AL008J70TFN010 S29AL008J70BAN020 S29AL008J70TFA020 S29AL008J70TFN020 S29AL008J70BFN010 S29AL008J70BAI020 S29AL008J55TFNR20 S29AL008J55TFNR10 S29AL008J70BFM020 S29AL008J70BFI022 S29AL008J70BFM023 S29AL008J70TFA023 S29AL008J55BFIR23 S29AL008J55BFIR22 S29AL008J70BFI023 S29AL008J70BFA013 S29AL008J55TFIR23 S29AL008J70BFA010 S29AL008J70TFM023 S29AL008J70TFA010 S29AL008J70TFA013

详细规格书请联系“客服”
