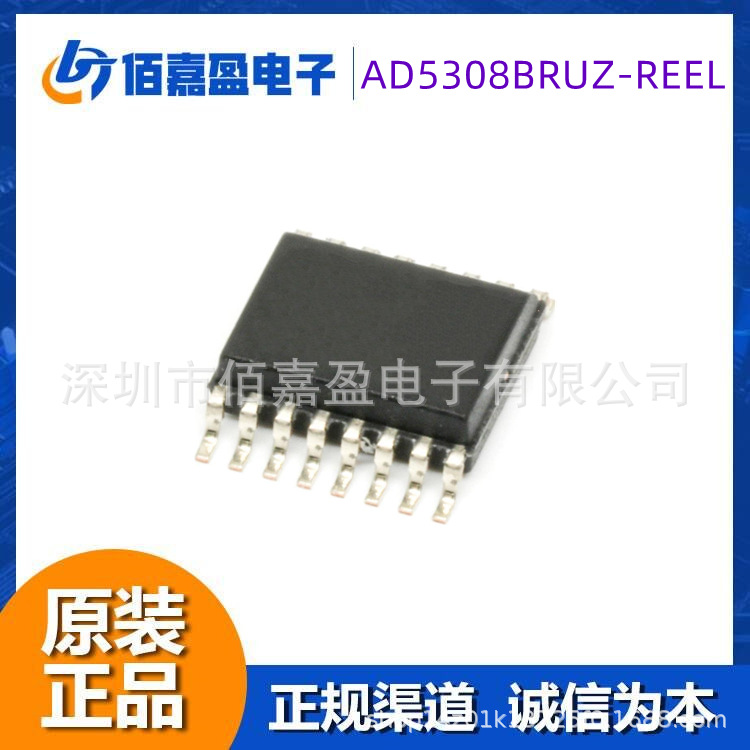

特征 AD5308: 8个缓冲8位DAC,采用16引脚TSSOP封装 a版:1 LSB INL,B版:0.75 LSB INL AD5318: 8个10位缓冲DAC,采用16引脚TSSOP封装 a版:4 LSB INL,B版:3 LSB INL AD5328: 8个12位缓冲DAC,采用16引脚TSSOP封装 a版:16 LSB INL,B版:12 LSB INL 低功耗工作:0.7mA(3V) 通过设计保证所有代码的单调性 关断至120 nA(3V时), 400 nA(5V时) 双缓冲输入逻辑 缓冲/无缓冲/VDD参考输入选项 输出范围:0 V至VREF或0 V至2 VREF 上电复位至0 V 可编程序性 独立通道关断 产出的同时更新(LDAC) 低功耗、SPI、QSPI、MICROWIRE和DSP兼容型三线式串行接口 片内轨到轨输出缓冲放大器 温度范围:40°C至+125°C 适合汽车应用 应用程序 便携式电池供电仪器 数字增益和失调调整 可编程电压和电流源 光学网络 自动测试设备 移动通信 可编程衰减器 工业过程控制 总体描述 AD5308/AD5318/AD5328分别是8通道、10通道和12通道 16引脚TSSOP封装的缓冲电压输出DAC。他们操作 采用2.5 V至5.5 V单电源供电,典型功耗为0.7 mA 3 V时,它们的片内输出放大器允许输出 轨到轨摆幅,压摆率为0.7V/μs。ad 5308/ AD5318/AD5328使用多功能三线式串行接口 工作时钟速率最高可达30 MHz,兼容 标准SPI、QSPI、MICROWIRE和DSP接口 标准。 八个DAC的基准电压来自两个 基准引脚(每个DAC四通道一个)。这些参考输入可以 配置为缓冲、无缓冲或VDD输入。零件 集成一个上电复位电路,确保 DAC输出上电至0 V并保持该电平,直到有效 发生对设备的写入。所有DAC的输出可以是 使用异步LDAC输入同步更新。 这些器件具有关断特性,可以降低电流 5 V时器件功耗为400 nA(3V时为120 nA)。 DAC的八个通道可以单独关断。 所有三款器件均采用相同的引脚排列,因此 用户选择适合其应用的分辨率 而不用重新设计他们的电路板。
感谢您选择我们深圳市佰嘉盈电子有限公司
我们的宗旨就是:只做原装,不冒假货,诚信为本,百家共赢
让我们有机会为您服务
注:本产品图片、价格、库存数量、产品属性等仅供参考,电子IC产品有波动,具体请您详细咨询客服,以双方沟通核对为准哦,不建议您在此链接下直接下单,欢迎旺旺咨询后下单
