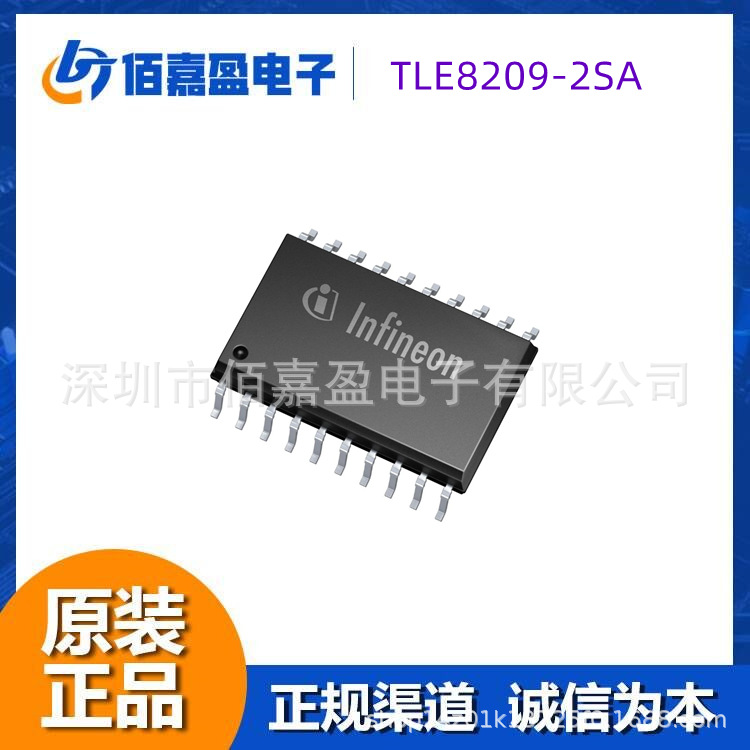

特征 可编程电流限制为1.5至8.6 A(典型值)。 240mω的全路径RDSon(典型值。在Tj=25摄氏度时) 工作电池电源电压为4.5 V至28 V 工作逻辑电源电压为4.4至5.25 V 低待机电流(典型值8安。) 逻辑输入TTL/CMOS兼容 所有I/O引脚最高耐受18 V过压 启用和禁用输入 短路和过热保护 VS欠压关断 VDD过压和欠压监控 断开条件下的开路负载检测 温度相关的电流降低 通过SPI接口实现广泛的诊断能力 不带SPI的基本诊断的状态标志 可配置为H桥或两个独立的半桥 通过并行输入或SPI控制功率级 输出开关频率最高可达11 kHz Slewrate可通过SPI编程 出色的EMC性能 通过AEC认证 绿色产品(符合RoHS标准) 功能描述 TLE8209-2SA是一款SPI可编程H桥，设计用于安全关键领域的DC电机控制 汽车应用。它具有四个可选电流范围、两个可选压摆率设置和丰富的 通过SPI进行诊断。该器件监控数字电源电压VDD，并在以下情况下关断输出级 VDD过压或欠压，从而在数字控制电路出现故障时提供一个安全的关闭路径。 为了降低极端热条件下的功耗，电流限制阈值被降低 结温超过165°c时呈线性关系，SPI中会设置一个热警告位。 两个半桥也可以独立用于驱动两个单独的负载，如螺线管或单向负载 DC汽车公司。

感谢您选择我们深圳市佰嘉盈电子有限公司

我们的宗旨就是：只做原装，不冒假货，诚信为本，百家共赢

让我们有机会为您服务

注：本产品图片、价格、库存数量、产品属性等仅供参考，电子IC产品有波动，具体请您详细咨询客服，以双方沟通核对为准哦，不建议您在此链接下直接下单，欢迎旺旺咨询后下单
