MAX14920/MAX14921电池测量模拟
前端器件精确采样电池电压，并
为一次/二次电池组提供电平转换
多达16个电池/+65V(最大值)。MAX14920显示器启动
最多12个电池，而MAX14921最多可监控16个电池。
两个设备同时采样所有电池电压，
允许精确的充电状态和源电阻
决心。所有电池电压都被电平转换到地
单位增益基准电压源，简化外部ADC数据
转换。
这些器件内置一个低噪声、低失调放大器
缓冲高达+5V的差分电压，支持监控所有常见的锂离子(Li+)电池技术。
由此产生的电池电压误差为Q0.5mV。
这些器件的高精度使其成为监控的理想选择
放电曲线非常平坦的电池化学，例如
锂金属磷酸盐。
外部FET支持无源电池平衡
司机。设备中的集成诊断允许
开路检测和欠压/过压
警报。这些设备由菊花链控制
SPI接口。

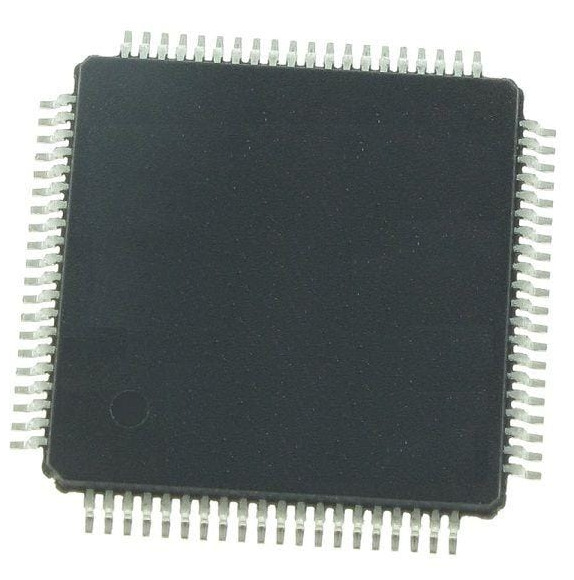

MAX14920采用64针(10毫米x 10mm毫米)封装
带裸露焊盘的TQFP封装。MAX14921是
提供80引脚(12毫米x 12mm毫米)TQFP封装。
两款器件的额定温度范围均为-40°C至+85°C
扩展温度范围

高准确度
0.5毫伏(最大)电池电压误差
同步电池电压采样
自校准
s集成诊断
开路和短路故障检测
欠压/过压警告
热关机
高度的灵活性
spi接口
12芯和16芯型号
+6v最低(3个电池)操作
+0.5v至+4.5V电池电压范围
集成电池平衡FET驱动器
集成5V LDO
■低功耗
1a关机模式
1a/10a电池电流消耗

详细规格书请联系“客服”
