整体尺寸:34mm x 17mm ×4mm
供电电压:4.5V~6.0V
TTL电压:3.3V(可兼容5.0V)

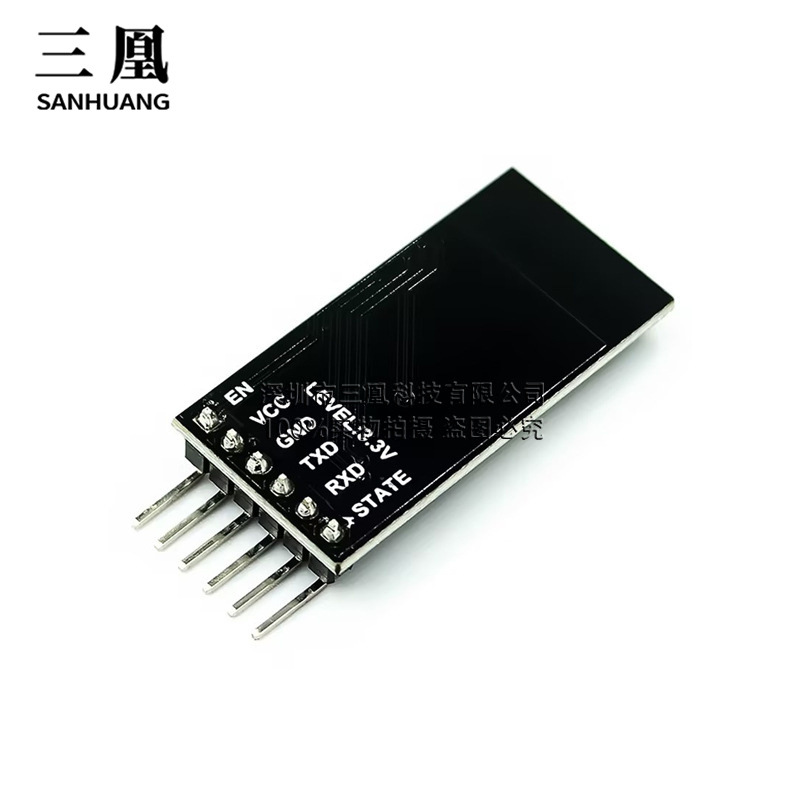

引出管脚:STATE，TXD、RXD、EN
平均电流:80mA
WiFi数据发送时:170mA
深度睡眠模式下:20uA
工作温度范围:-40℃-125℃
产品重量:5.4g

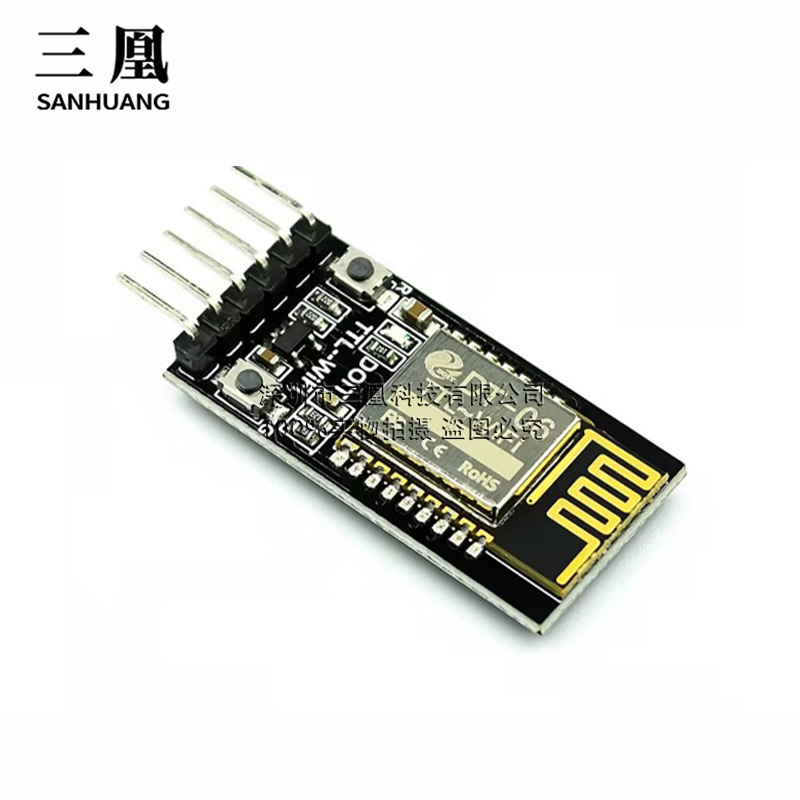

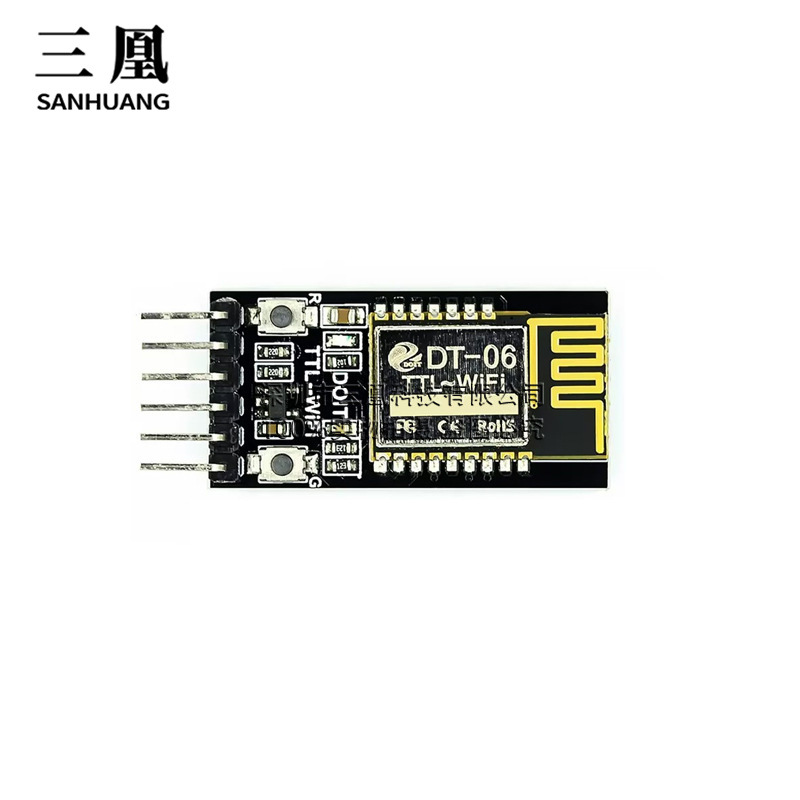

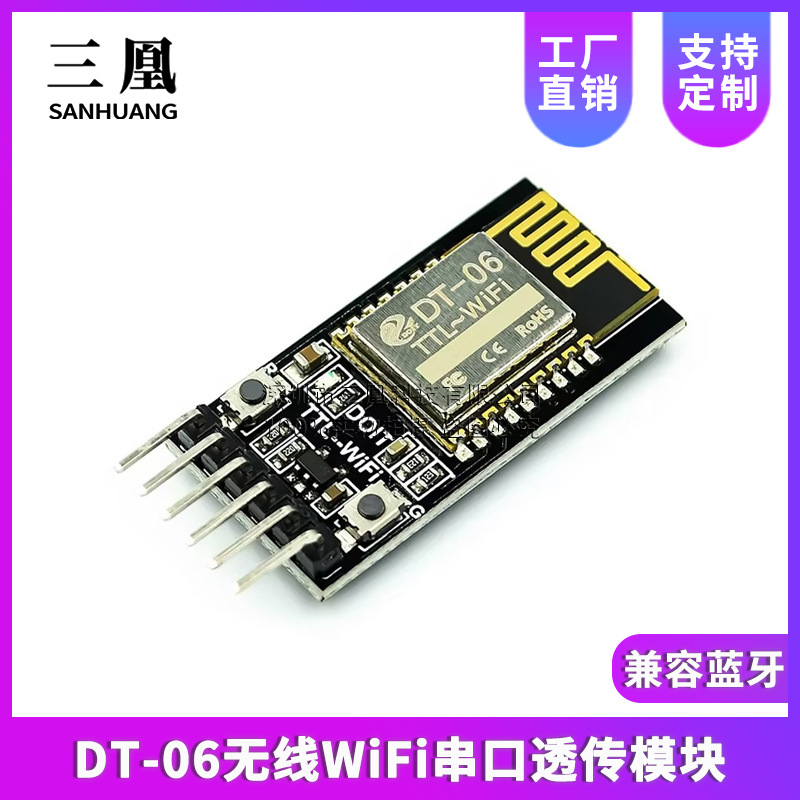

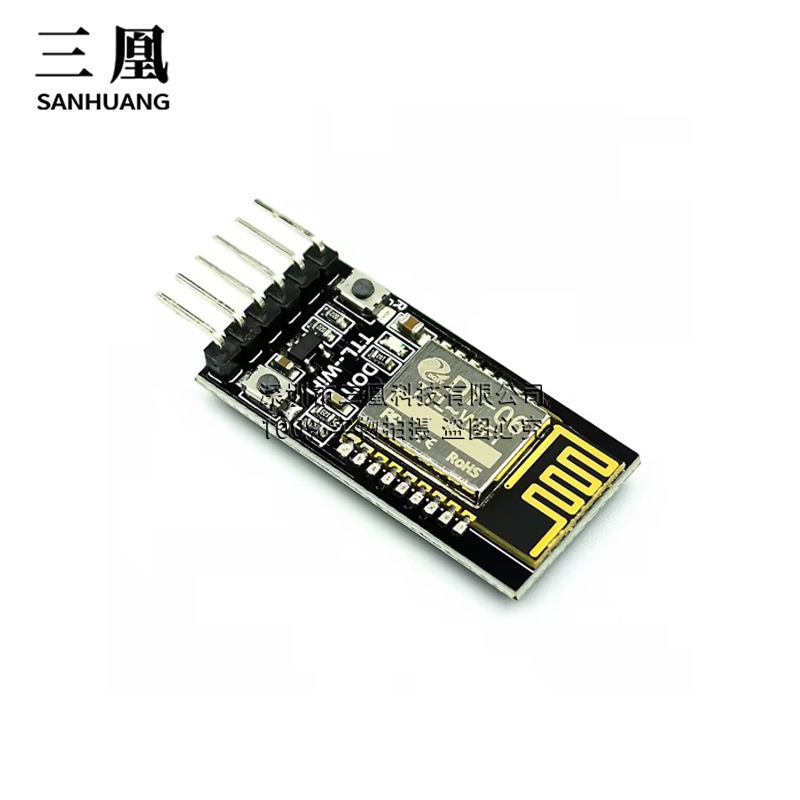

DT-06无线WiFi串口透传模块实现了模块串口与WiFi数据的实时透传。经过我司潜心研发，其固件功能性、稳定性已经满足工业级别透传需求。本次固件大幅度优化了串口接收和发送性能,特别设计了WiFi STA模式下重连机制、TCP Client模式下重连机制,保证数据链路的稳定连接与传输。
研发的透传固件优化了网页配置界面,支持AP、STA、AP +S TA配置方式，支持的串口波特率从300bps~3686400bps，支持TCPserver/Client，UDPServer/Client，UDP局域网广播等多种功能。同时兼容AT指令配置，是目前市场上有性价比的WiFi透传产品。
TTL-WiFi透传模块DT-06产品技术手册网盘下载:
https://pan.baidu.com/s/1 cnlxsU
TTL-WiFi模块基于我司ESP-M2 WiFi模块研发，引出串口TTL、EN、STATE等引脚。产品内置我司版本的串口透传固件可完成设备TTL端口到WiFi/云的数据实时透传,具备低功耗控制，状态指示等功能。本模块可直接取代原有的有线串口，实现嵌入式设备数据采集和控制。
TTL-WiFi模块特点如下:
完全兼容原有的蓝牙透传模块电气接口和物理接口;
内置工业级透传固件V3.0，可靠稳定，WEB界面配置;
基于ESP-M2高性能WiFi模块,整体尺寸∶34mmx 17mmx4mm;
供电电压:4.5V~6.0V，TTL电压:3.3V(可兼容5.0V) ;
引出管脚:STATE，TXD、RXD、EN;
平均电流:80mA; WiFi数据发送时170mA;深度睡眠模式下20uA;

支持串口AT指令;
支持可再编程，OTA固件升级;
串口与WiFi数据实时无缝透传;
内置HTTP Web Server，支持网页配置各项参数;WiFi支持AP、STA、AP+STA三种模式;
支持WiFi STA模式下自动重连，TCP Client模式下自动重连
串口支持设置波特率、数据位、奇偶校验、停止位、
分包时间;
支持波特率(bps):
300/600/1200/2400/4800/9600/19200/38400/57600/74800/1 15200/
230400/46080o/921600/1843200/3686400;
支持AP使能、自定义SSID/密码、自定义IP和网段等;
自动扫描周边热点，支持STA使能、DHCP、自定义IP和网段等;
支持TCP Server、TCP Client、UDP Server、UDP Client和UDP局域网广播;
远程服务器地址支持DNS域名自动解析;
支持通过AT指令查看状态;
引出IO4表征WiFi状态。
工作温度范围:-40℃-125℃;
应用场景:智能家居、无线数据采集透传、智能小车控制、无线串口打印机、户外LED灯、工业控制等。

                                配置界面
本产品内置HTTP Server，可以通过PC机或者手机等其他智能终端的浏览器进行配置,无需其他配置工具或者APP。在出厂设置中,固件默认工作在AP模式，WiFi模块主动发出来的热点名称为:“Doit_WiFi_xxxxxx”，其中“XXXXXx”是该模块的MAC地址后六位。可以使用带无线网卡的PC机或者智能手机/平板(支持An-droid和lOS、Windows Phone等)连接该热点。热点无密码。
